متى يتم اختيار كابلات الطاقة المخصصة بدلاً من الحلول القياسية: دليل للمهندسين الكهربائيين

يمكن أن يكون كابل الطاقة القياسي هو الخيار الأكثر كفاءة عندما يكون من الممكن التنبؤ بمتطلبات الحمل والمسار والبيئة والموافقة. تبدأ المشاكل عندما يكون الخيار الجاهز مناسبًا "تقريبًا" فقط - مثل انخفاض كبير جدًا في الجهد، أو حماية ميكانيكية محدودة، أو مادة غمد غير مناسبة، أو عدم وجود وثائق امتثال يمكن أن تتحول جميعها إلى تأخيرات في التثبيت أو مخاطر على الموثوقية.

بالنسبة للمهندسين الكهربائيين، فإن اختيار كابلات الطاقة المخصصة لا يتعلق بالتفضيل بقدر ما يتعلق بتجنب التنازلات القسرية. المفتاح هو معرفة متى يجعل جهد الجهد، أو حجم الموصل، أو ظروف المسار، أو التعرض البيئي، أو تكلفة دورة الحياة، تصميم الكابل المخصص خيارًا أكثر أمانًا وعملية.

ابدأ بالمهمة الكهربائية التي يجب أن يحملها الكابل

عندما تتجاوز فئة الجهد والطلب الحالي خيارات الأسهم العادية

يجب أن يكون الفحص الأول دائمًا واجبًا كهربائيًا. يحتاج المهندسون إلى مقارنة الجهد الفعلي للنظام، وتيار الحمل المستمر، ومستوى الدائرة القصيرة، ودرجة حرارة التشغيل، وحد انخفاض الجهد مقابل خيارات الكابلات القياسية المتاحة للمشروع. قد يظل الكبل الذي يبدو مقبولاً بالجهد الاسمي وحده غير مناسب إذا كان حجم الموصل أو نظام العزل أو التصنيف الحراري أو قدرة تحمل الخطأ لا يتطابق مع التثبيت.

غالبًا ما يؤدي توزيع الجهد المتوسط، والمحطات الفرعية، وعمليات التعدين، ومنشآت النفط والغاز، ومحطات الطاقة المتجددة، والمستشفيات، والمطارات، والمواقع الصناعية الثقيلة إلى إنشاء متطلبات تتجاوز الأسلاك الروتينية للمباني ذات الجهد المنخفض. قد تتضمن هذه المشاريع تشغيل كابلات أطول، أو كثافة تحميل أعلى، أو متطلبات أكثر صرامة على مستوى الخطأ، أو توقعات موثوقية أكثر صرامة. في هذه الحالات، تسمح كابلات الطاقة المخصصة المصممة هندسيًا بمحاذاة بناء الكابل مع المظهر الكهربائي الحقيقي بدلاً من فرض التصميم حول خيار كتالوج محدود.

على سبيل المثال، يغطي نطاق كابلات الطاقة MV XLPE من 4E تطبيقات من 1 كيلو فولت إلى 36 كيلو فولت، مع خيارات 6 كيلو فولت و6/10(12) كيلو فولت، ويتضمن طبقات بناء مثل شاشة الموصل، وعزل XLPE/EPR، وشاشة العزل، والدرع المعدني، والغلاف الخارجي. يوضح هذا النوع من البنية الطبقية لماذا تصبح فئة الجهد وتصميم العزل وطبقات الحماية متغيرات هندسية في مشاريع الجهد المتوسط ​​بدلاً من ملصقات المنتجات البسيطة.

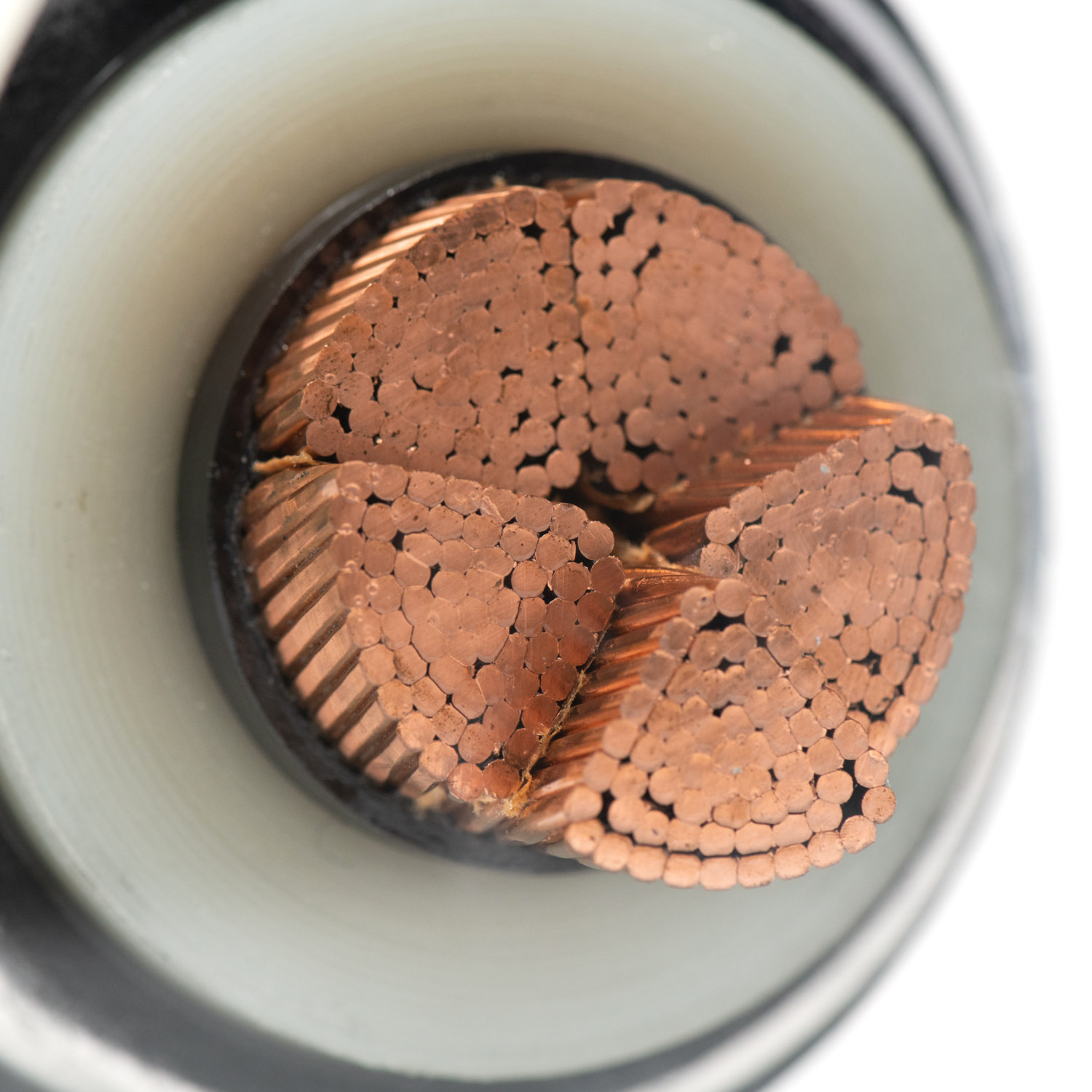

عندما يجب تحسين حجم الموصل أو المادة أو الترتيب الأساسي

بمجرد أن تصبح فئة الجهد واضحة، يصبح اختيار الموصل هو القرار الرئيسي التالي. يختلف النحاس والألومنيوم في الموصلية والوزن ومعالجة التثبيت ومتطلبات الإنهاء وهيكل التكلفة. تؤثر منطقة المقطع العرضي على السعة، وانخفاض الجهد، والهامش الحراري، وقوة السحب، ووزن الكابل، لذلك يجب تحديدها من ملف تعريف الحمل وطول المسار، وليس فقط مما هو موجود بالفعل في المخزون.

الترتيب الأساسي مهم أيضا. قد تناسب الكابلات أحادية النواة بعض التخطيطات ذات التيار العالي أو التخطيطات الخاصة بالتثبيت، بينما يمكن للكابلات ثلاثية النواة تبسيط طرق التوزيع الأخرى. إن نمو الحمل المستقبلي، وانخفاض الجهد المسموح به، وسعة الدرج، ونصف قطر الانحناء، ومساحة الإنهاء، كلها يمكن أن تدفع المهندس نحو تكوين غير قياسي.

تتضمن خيارات كابل MV من 4E خيارات موصل Cu/Al ونطاق مقطع عرضي يتراوح بين 25 و630 مم⊃2;، مما يجعلها مثالًا مفيدًا حيث تصبح مادة الموصل وحجمه جزءًا من محادثة المواصفات. عند استخدامها بشكل صحيح، يمكن أن تساعد كابلات الطاقة المخصصة في تحقيق التوازن بين السعة الحالية وعملية التثبيت وهامش التشغيل المستقبلي دون زيادة حجم كل شيء.

انظر إلى الطريق قبل اختيار بناء الكابل

قد تحتاج الطرق تحت الأرض والطرق الصناعية إلى دروع أو دروع أو أغلفة أكثر صرامة

يمكن لمسار الكابل أن يغير البنية الصحيحة حتى عندما تبدو المهمة الكهربائية واضحة. يعرض الدفن المباشر، والقنوات تحت الأرض، والصواني، والأنفاق، والمحطات الفرعية، وورش العمل، والمنشآت الصناعية الكابلات لمجموعات مختلفة من قوة التكسير، وسحب التوتر، والتآكل، والرطوبة، والمواد الكيميائية، والتأثير العرضي. يمكن أن يؤدي تجاهل هذه الظروف إلى تلف الغلاف، أو إجهاد العزل، أو دخول الماء، أو الفشل المبكر.

يجب أن تتبع اختيارات الدروع والأغماد مخاطر المسار. قد يبرر القسم المدفون مباشرة درع الأسلاك الفولاذية أو الدرع الشريطي، في حين أن مسار الدرج المحمي قد لا يحتاج إلى نفس المستوى من التعزيز الميكانيكي. إن خيارات التدريع المعدني، وPVC، وLSZH، وHDPE، والأغلفة المقاومة للرطوبة كلها تخدم أغراضًا مختلفة، وبالتالي فإن أفضل تصميم هو الذي يزيل خطر المسار الفعلي دون إضافة وزن أو صلابة غير ضرورية.

يمكن أن يتضمن تكوين كابل 4E MV تصميمات مدرعة أو غير مدرعة، مع مواد أغلفة مثل PVC، وLSZH، وHDPE، بالإضافة إلى ميزات الأداء المرتبطة بالرطوبة والمواد الكيميائية والأشعة فوق البنفسجية والتآكل وسلوك الحرائق. توضح هذه التفاصيل سبب ضرورة تحديد كابلات الطاقة المخصصة بدءًا من مسار التثبيت للخلف، وليس فقط من المخطط الكهربائي أحادي الخط.

قد تتطلب المشاريع العامة منطق تصميم مختلف

تتطلب مشاريع توزيع النفقات العامة وتعزيز الشبكة نوعًا آخر من الحكم. يمكن أن يكون تحميل القطب، وتباعد الموصلات، والترهل، وتخليص السلامة، والتعرض للرياح، وملامسة الأشجار، والوصول إلى الصيانة، وسلامة المنطقة العامة أمرًا مهمًا بقدر أهمية سعة الموصل. قد يحمل الموصل القياسي الحمل كهربائيًا، ولكنه لا يزال يخلق تحديات في التباعد أو سرعة التثبيت أو الموثوقية الخارجية على المدى الطويل.

تعتبر الموصلات الهوائية المجمعة مثالاً جيدًا على هذا المنطق المختلف. بدلاً من التعامل مع كل موصل كخط مكشوف منفصل، يمكن للتصميمات العلوية المجمعة أن تجمع بين موصلات الطور المعزولة وعناصر محايدة أو مرسلة في ترتيب مدمج. بالنسبة لكهربة الريف، والتحديث الحضري، والمجمعات الصناعية، ومناطق السكك الحديدية، وشبكات توزيع المطارات، يمكن أن تصبح هندسة الكابلات ومفهوم العزل جزءًا من استراتيجية الموثوقية.

مطابقة الكابل لمتطلبات البيئة والسلامة

يمكن لظروف التشغيل القاسية أن تغير خيارات المواد

غالبًا ما يؤدي التعرض البيئي إلى فصل الكابل المناسب عن الكابل الخطير. يمكن للأشعة فوق البنفسجية، والرطوبة، ورذاذ الملح، ودرجات الحرارة العالية أو المنخفضة، والاتصال الكيميائي، والاهتزاز، وعمر الخدمة الطويل في الهواء الطلق أن تغير المادة العازلة أو الغلاف الصحيحة. قد لا يكون الكابل الذي يعمل بشكل جيد في غرفة النباتات الداخلية الجافة مناسبًا لطريق ساحلي أو موقع مفتوح للطاقة الشمسية أو نفق أو تركيب صحراوي أو منطقة صناعية عالية الرطوبة.

ولذلك ينبغي أن يتبع اختيار المواد ملف تعريف التعرض. يمكن أن يدعم XLPE الأداء الكهربائي والحراري القوي، وقد يكون HDPE مفيدًا عندما تكون المتانة ومقاومة الرطوبة مهمة، وقد تكون مواد LSZH أو مثبطات اللهب مطلوبة عندما يكون سلوك الدخان والنار مهمًا. يمكن أن تكون المركبات المقاومة للطقس، والأغلفة المثبتة للأشعة فوق البنفسجية، والبناء المحكم أكثر أهمية من مجرد مطابقة الجهد والتيار على الورق.

قد تؤدي احتياجات الامتثال إلى جعل كابلات الكتالوج القياسية غير مناسبة

يمكن أن تبرر متطلبات السلامة والامتثال أيضًا تصميمًا مخصصًا. قد يتطلب المشروع معايير IEC أو HD أو ASTM أو AS/NZS أو NBR أو GOST أو معايير المرافق الإقليمية، إلى جانب تقارير الاختبار وسجلات التتبع ووثائق المصنع ورسومات الموافقة. في البنية التحتية الحيوية، يمكن أن يكون المستند المفقود مدمرًا مثل المادة الخاطئة، لأن القبول أو التنشيط أو الفحص قد يعتمد على الامتثال الذي تم التحقق منه.

قد يفي كبل الكتالوج القياسي بمعيار عام بينما لا يزال يفشل في متطلبات مشروع محددة. يمكن أن تكون المشكلة مادة الغلاف، أو أداء الدخان، أو فئة الموصل، أو سمك العزل، أو الموافقة الإقليمية، أو سلوك الحريق، أو عدم وجود أدلة الاختبار المطلوبة. يجب على المهندسين التأكد ليس فقط مما إذا كان الكابل "متوافقًا مع المعايير" ولكن أيضًا ما إذا كان متوافقًا مع الإصدار القياسي الدقيق ورمز التثبيت ومواصفات المشروع.

بالنسبة لمشروعات الجهد المتوسط، قد تتضمن المراجع المشتركة IEC 60502، وIEC 60228، وIEC 60332، وIEC 61034، اعتمادًا على المنطقة والتطبيق. في الأنظمة العلوية، قد تظهر أيضًا مراجع مثل HD 626 وASTM B231 في متطلبات المشروع. غالبًا ما تكون كابلات الطاقة المخصصة هي المسار العملي عندما يجب محاذاة التصميم الفني وحزمة الوثائق من البداية.

قارن إجمالي تكلفة التركيب، وليس سعر الكابل فقط

حيث يمكن للكابلات المخصصة تقليل التكاليف الخفية

سعر الكابل لكل متر ليس سوى جزء واحد من قرار التكلفة. قد يبدو الكابل القياسي أرخص عند الشراء، ولكن الطول الزائد والمحولات والبنية كبيرة الحجم وصعوبة السحب والصيانة المتكررة ومخاطر السخونة الزائدة ووقت التوقف عن العمل والاستبدال المبكر يمكن أن يؤدي إلى زيادة إجمالي تكلفة التركيب. وكلما كان النظام أكثر أهمية، كلما أصبحت هذه الحسابات الأوسع أكثر أهمية.

يمكن للكابل المناسب بشكل أفضل أن يقلل من نقاط الضعف عن طريق مطابقة حجم الموصل ونوع الغلاف والدرع وطول المسار وطريقة التثبيت بشكل أوثق. قد يؤدي أيضًا إلى تبسيط عملية السحب، وتقليل المفاصل غير الضرورية، وتحسين تنظيم الدرج، وتقليل فرصة حدوث أضرار بيئية. في أنظمة توزيع الطاقة حيث يكون للتوقف عن العمل عواقب تشغيلية، يمكن تبرير كابلات الطاقة المخصصة من خلال تحسين الموثوقية وتقليل التعرض للصيانة.

حيث تظل الكابلات القياسية هي الاختيار الأكثر ذكاءً

لا يزال للكابلات القياسية مكان واضح في المشاريع الكهربائية. غالبًا ما تستفيد الأنظمة الداخلية الروتينية، وتقييمات الجهد والتيار المشتركة، والبيئات المعتدلة، والطرق القصيرة، واستبدال الصيانة العاجلة، وأعمال النماذج الأولية، والمشاريع ذات متطلبات التوثيق العادية من توفر المخزون. في تلك الحالات، يمكن للكابل القياسي تقليل وقت الشراء وتجنب مراجعة التصميم غير الضرورية.

يضيف التصميم المخصص المهلة الزمنية والتنسيق الفني وتخطيط التصنيع ومراجعة الموافقة وأحيانًا اعتبارات الحد الأدنى للطلب. إذا كان الكابل القياسي يلبي المتطلبات الكهربائية وظروف المسار والتعرض البيئي ومتطلبات الامتثال دون أي تنازلات، فإن اختياره يمثل هندسة سليمة. يجب اختيار كابلات الطاقة المخصصة عندما تحل مشكلة فنية أو اقتصادية محددة، وليس لأنها تبدو أكثر تقدمًا.

قم بإعداد المدخلات الصحيحة قبل طلب كابلات الطاقة المخصصة

البيانات الكهربائية لتحديد أولا

يبدأ استفسار الكابل المخصص المفيد بالبيانات الكهربائية الكاملة. يجب على المهندسين تحديد معدل الجهد، ونوع النظام، وتيار الحمل، ومستوى الدائرة القصيرة، والمواد الموصلة، ومنطقة المقطع العرضي، وعدد النوى، ونوع العزل، والشاشة المعدنية أو الدرع، ونوع الدرع، ومواد الغلاف، والمعايير المطلوبة. وبدون هذه التفاصيل، غالبا ما تصبح الاقتباسات غامضة ويصعب مقارنتها.

يجب أن تعكس البيانات الكهربائية أيضًا توقعات التشغيل المستقبلية. يمكن أن يؤدي نمو الحمل المخطط له، وظروف التخفيض، ودرجة الحرارة المحيطة، والتجميع مع الكابلات الأخرى، وانخفاض الجهد المسموح به إلى تغيير حجم الموصل النهائي أو اختيار العزل. عندما تكون هذه المدخلات مفقودة، قد يقتبس المورد كبلًا يطابق الطلب المرئي ولكن ليس الواجب الحقيقي.

يؤدي مسح الإدخال أيضًا إلى تقليل إعادة التصميم لاحقًا. الرسم أو ورقة البيانات التي تحدد الجهد والطول فقط تترك مجالًا كبيرًا للافتراضات. بالنسبة لكابلات الطاقة المخصصة، يسمح الوضوح المبكر للشركة المصنعة والفريق الهندسي بمناقشة المفاضلات قبل الإنتاج وليس بعد وصول الكابل إلى الموقع.

التثبيت والبيانات البيئية لتشمل

بيانات التثبيت لا تقل أهمية عن البيانات الكهربائية. يجب تضمين نوع المسار، وطريقة التثبيت، وطول السحب، ونصف قطر الانحناء، وطول الأسطوانة، وعمق الدفن، وحدود القناة أو الدرج، والامتداد العلوي، وترتيب القطب، ونطاق درجة الحرارة، والتعرض للأشعة فوق البنفسجية، والرطوبة، والمواد الكيميائية، ورذاذ الملح، والاهتزاز، وعمر الخدمة المتوقع في الطلب. تساعد هذه التفاصيل في تحديد ما إذا كان التصميم يحتاج إلى درع، أو مادة غمد خاصة، أو بنية مجمعة، أو عزل خارجي.

بالنسبة للمشاريع العامة، يجب مراجعة تكوين الحزمة ومتطلبات المراسلة المحايدة وتباعد الموصلات والترهل والتعرض للطقس المحلي مبكرًا. بالنسبة للطرق تحت الأرض أو الصناعية، من المرجح أن تتحكم الحماية الميكانيكية وصلابة الغلاف ومقاومة الماء وتوافق الإنهاء في المواصفات. تتضمن خيارات التخصيص ABC الخاصة بـ 4E منطقة المقطع العرضي، وتكوين الحزمة، والمواد العازلة، ومعدل الجهد الكهربي، ولون الغلاف الخارجي، والمتطلبات البيئية الخاصة، والتي توضح نوع المعلومات التي يمكن أن تشكل طلب كابل مخصص.

كلما كانت بيانات التثبيت أكثر دقة، كان من الأسهل تجنب البناء الزائد غير الضروري. لا يمكن للمورد تحسين التصميم إلا عندما يتم وصف التطبيق بوضوح. تساعد المعلومات المعدة جيدًا في أن تصبح Custom Power Cables حلاً هندسيًا يتم التحكم فيه بدلاً من طلب واسع النطاق "لشيء أقوى".

خاتمة

تكون الكابلات القياسية منطقية عندما تكون المتطلبات الكهربائية وظروف المسار والبيئة والجدول الزمني ومتطلبات الموافقة محددة جيدًا بالفعل من خلال المواصفات المشتركة. تصبح كابلات الطاقة المخصصة أكثر قيمة عندما يحتاج المهندسون إلى التحكم في أداء الجهد الكهربي، أو حجم الموصل، أو الحماية الميكانيكية، أو المتانة البيئية، أو التوثيق، أو تكلفة التشغيل على المدى الطويل دون فرض تنازلات في التصميم.

تدعم شركة East Energy Electrical Engineering Co., Ltd. هذا النوع من تقييم المشاريع من خلال حلول كابلات الطاقة وملحقات الكابلات لمستويات الجهد المختلفة وظروف التطبيق. بالنسبة للمهندسين، القيمة العملية هي المواصفات الأكثر وضوحًا، والتخطيط الأسهل للتركيب، وبناء الكابلات التي تتوافق بشكل أفضل مع المتطلبات الحقيقية للنظام.

التعليمات

س: متى يجب على المهندسين اختيار كابلات الطاقة المخصصة بدلاً من الكابلات القياسية؟

ج: اختر كابلات الطاقة المخصصة عندما لا تتمكن الخيارات القياسية من تلبية متطلبات الجهد الكهربي أو السعة الحالية أو ظروف المسار أو التعرض للبيئة أو وثائق السلامة أو متطلبات الموثوقية على المدى الطويل.

س: هل لا تزال كابلات الطاقة القياسية مناسبة للمشاريع الصناعية؟

ج: نعم. تعمل الكابلات القياسية بشكل جيد عندما تكون التقييمات وطول المسار وبيئة التثبيت واحتياجات الامتثال شائعة ويمكن التنبؤ بها ومغطاة بالكامل بمواصفات المخزون المتوفرة.

س: ما هي المعلومات المطلوبة قبل تحديد كابل طاقة مخصص؟

ج: يجب على المهندسين تحديد معدل الجهد الكهربي، وتيار الحمل، ومستوى الدائرة القصيرة، وحجم الموصل، والعزل، ومواد الغلاف، والدرع، ونوع المسار، والتعرض البيئي، والمعايير المطبقة.

س: هل تكلف كابلات الطاقة المخصصة دائمًا أكثر من الكابلات القياسية؟

ج: غالبًا ما تكون لها تكاليف أولية أعلى، ولكنها قد تقلل التكاليف الخفية الناتجة عن فترات التوقف عن العمل، أو صعوبة التثبيت، أو طول الكابل الزائد، أو الفشل المبكر، أو الحماية غير المناسبة.

س: ما هي البيئات التي تتطلب غالبًا إنشاء كابلات مخصصة؟

ج: قد يتطلب الدفن المباشر، والتوزيع العلوي، والمناطق الساحلية، والأنفاق، والمحطات الفرعية، والمواقع المتجددة، والمنشآت الصناعية أغلفة أقوى، أو مقاومة للأشعة فوق البنفسجية، أو حماية من الرطوبة، أو تعزيز ميكانيكي.
