تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-06-29 المنشأ:محرر الموقع
قد يبدو مسار الكابل المدفون محميًا، لكن الظروف تحت الأرض يمكن أن تكون أقل استقرارًا بكثير مما تبدو عليه. يمكن أن تؤدي المياه الجوفية والقنوات المغمورة بالمياه والخنادق الرطبة والتكثيف والأضرار الطفيفة في الغلاف إلى تعريض كابلات الطاقة للرطوبة لسنوات، مما يزيد من خطر تقادم العزل والأخطاء الخفية. يعد التدهور المرتبط بالرطوبة، بما في ذلك تشجير المياه في عزل الكابلات البوليمرية، مصدر قلق معروف على المدى الطويل فيما يتعلق بالموثوقية لأنظمة الطاقة.
تساعد كابلات الطاقة المقاومة للماء على تقليل هذه المخاطر عن طريق الحد من دخول الماء وانتقال الرطوبة. يمكن أن يؤدي اختيار التصميم المناسب إلى حماية السلامة والموثوقية وتكلفة دورة الحياة في المنشآت الموجودة تحت الأرض.
يمكن أن تظل مسارات الكابلات تحت الأرض مبللة لفترة طويلة بعد جفاف السطح. قد يؤدي ارتفاع منسوب المياه إلى إبقاء كابلات الدفن المباشر محاطة بالتربة الرطبة، في حين أن الأمطار الغزيرة يمكن أن تملأ خنادق الكابلات أو غرف التفتيش أو مجاري الهواء. حتى القنوات المغلقة ليست آمنة تلقائيًا، لأن المياه يمكن أن تدخل من خلال الفتحات، أو سوء الغلق، أو الأجزاء التالفة وتبقى محاصرة بالداخل لفترات طويلة.
غالبًا ما تبدأ مشاكل الرطوبة بعيب بسيط. يحدث دخول الماء الشعاعي عندما يخترق الماء إلى الداخل من خلال الشقوق أو الثقوب أو قطع الأغماد أو الطبقات الخارجية المتدهورة. قد يبدو الكابل قابلاً للصيانة من الخارج، ولكن يمكن أن يسمح جزء واحد تالف للرطوبة بالوصول إلى الشاشات العازلة أو المكونات المعدنية أو الطبقات الحساسة الأخرى.
حركة المياه الطولية تخلق خطرا أوسع. بعد دخول الماء عند نقطة واحدة، يمكن أن ينتقل على طول الكابل إذا لم يشتمل الكابل على مواد مناسبة لحجب الماء. وهذا يعني أن إصابة الغمد المحلية، أو ضعف المفصل، أو نهاية الكابل غير المغلقة يمكن أن تخلق مشكلة تتجاوز نقطة الدخول الأصلية. لهذا السبب، يجب أن يأخذ تصميم الكابلات تحت الأرض في الاعتبار دخول المياه وهجرتها.
لا تتسبب الأضرار المرتبطة بالمياه دائمًا في انقطاع التيار الكهربائي على الفور. قد يتطور تدريجيًا تدهور العزل، وتآكل الأجزاء المعدنية، وتيار التسرب، وانخفاض قوة العزل الكهربائي، ومخاطر التفريغ الجزئي. بحلول الوقت الذي يصبح فيه الخطأ مرئيًا، قد يتطلب نظام الكابلات بالفعل اختبارات صعبة أو تحديد موقع الخطأ أو الحفر أو الاستبدال.
يحظى عزل XLPE بتقدير واسع النطاق لتطبيقات كابلات الطاقة، ولكنه لا يزال بحاجة إلى الحماية من إجهاد الرطوبة على المدى الطويل. تعد التشجير المائي ظاهرة شيخوخة معروفة في العزل البوليمري، حيث يمكن أن تساهم الرطوبة والضغط الكهربائي في مسارات تدهور تشبه الأشجار بمرور الوقت. يساعد البناء المقاوم للماء على تقليل هذه المخاطر عن طريق الحد من ظروف الرطوبة التي تسمح بتطور آليات الشيخوخة هذه.
يعتمد الكابل المقاوم للماء والموثوق تحت الأرض على الهيكل بأكمله، وليس فقط سمك الغلاف الخارجي. يحمل الموصل التيار، بينما يوفر عزل XLPE القوة الكهربائية والاستقرار الحراري. حول العزل، تساعد الشاشات المعدنية أو الأغلفة على التحكم في الضغط الكهربائي ودعم التشغيل الآمن للنظام. تعمل الأغماد الداخلية والخارجية على الحماية من التعرض البيئي، بينما يمكن للدرع الاختياري تحسين مقاومة ضغط التربة والقوارض والصدمات وأضرار الحفر العرضية.
تعتبر طبقة حجب المياه ذات أهمية خاصة في الطرق الرطبة تحت الأرض. يساعد الغلاف الخارجي القوي على إبقاء الرطوبة خارجًا، لكن المواد الداخلية المانعة للماء تساعد في التحكم في الضرر إذا دخل الماء عبر ثغرة أو مفصل. وبدون هذه الحماية الداخلية، قد يستمر الماء في الانتشار على طول الكابل. يأتي الأداء الحقيقي المقاوم للماء تحت الأرض من الطريقة التي تعمل بها هذه الطبقات معًا.
طبقة الكابل أو الميزة | الوظيفة الرئيسية تحت الأرض | لماذا يهم في الطرق الرطبة |
Conductor | يحمل التيار الكهربائي عبر الطريق | تساعد خيارات النحاس والألومنيوم على تحقيق التوازن بين التوصيل والوزن وتكلفة المشروع |
العزل XLPE | يوفر القوة الكهربائية والاستقرار الحراري | يساعد على دعم أداء الجهد العالي تحت ضغط التشغيل المستمر |
شاشة معدنية أو غمد | يتحكم في الضغط الكهربائي ويدعم حماية النظام | يضيف الاستقرار حول نظام العزل في الطرق الصعبة |
الغلاف الداخلي والخارجي | يحمي من رطوبة التربة والمواد الكيميائية والتعرض الخارجي | يشكل الحاجز البيئي الأول ضد الظروف تحت الأرض |
طبقة طولية مانعة للماء | يحد من حركة الماء على طول الكابل | يساعد على منع الاختراق المحلي من أن يصبح مشكلة أوسع لنظام الكابلات |
درع اختياري | يضيف الحماية الميكانيكية | مفيد عندما يؤدي ضغط التربة أو القوارض أو الصدمات أو الحفر العرضي إلى إتلاف الكابل |
تساعد الحماية الشعاعية للمياه على منع دخول الرطوبة إلى الداخل عبر جدار الكابل. قد يشمل ذلك أغلفة مقاومة للرطوبة، أو حواجز معدنية، أو طبقات مغلفة، أو خيارات بناء أخرى تحمي نظام العزل من المياه الخارجية. تلعب حماية المياه الطولية دورًا مختلفًا: فهي تساعد على منع انتقال المياه عبر الكابل بمجرد دخوله.
تشمل طرق منع الماء الشائعة الأشرطة القابلة للانتفاخ والمواد الهلامية والمساحيق والخيوط وغيرها من المواد التي تعمل على توسيع أو مقاومة حركة الرطوبة. تعتبر هذه الميزات مفيدة بشكل خاص في الأراضي الرطبة، وأقسام عبور الأنهار، ومنشآت مجاري الهواء التي قد تغمرها المياه، والمناطق ذات المياه الجوفية المرتفعة. قد تكون المقاومة الأساسية للرطوبة كافية لبعض البيئات الخاضعة للرقابة، لكن طرق الطاقة تحت الأرض غالبًا ما تحتاج إلى حماية أقوى لأن الوصول إلى الأعطال أصعب وأكثر تكلفة لإصلاحها.

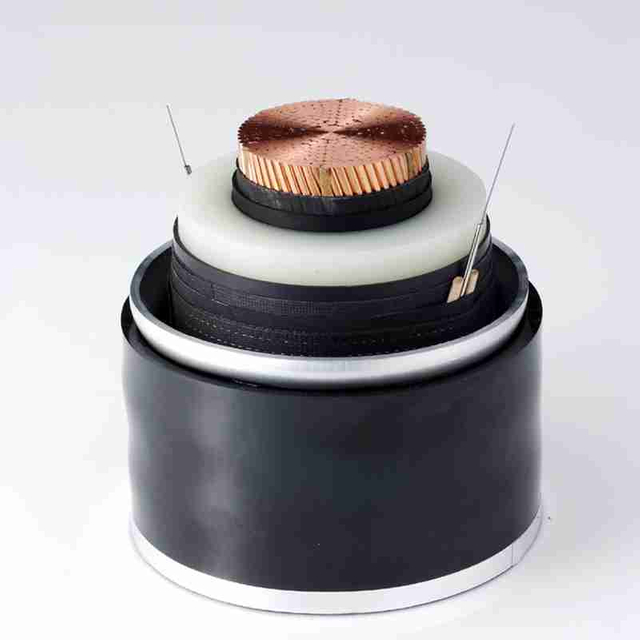

يعد كابل الطاقة المعزول المقاوم للماء XLPE بقوة 76 كيلو فولت من 4E مثالًا مناسبًا لكابلات الطاقة المقاومة للماء ذات الجهد العالي المخصصة لبيئات نقل الطاقة المتطلبة. يتوفر الكابل بخيارات موصلات من النحاس أو الألومنيوم، وعزل XLPE، وهياكل أغلفة من الألومنيوم المموج، وإصدارات أغلفة PVC أو PE، وتكوينات طولية مقاومة للماء. وتشمل حالات استخدامه تحت الأرض الدفن المباشر أو تركيب مجاري الهواء في الأراضي الرطبة ومعابر الأنهار والمناطق ذات المياه الجوفية المرتفعة.
نادرًا ما تكون أعطال الكابلات تحت الأرض من أحداث الصيانة البسيطة. يستغرق تحديد مكان الخطأ وقتًا، وقد يكون الجزء المتأثر تحت التربة أو الرصيف أو الخرسانة أو القنوات أو البنية التحتية للمنشأة. يمكن أن تؤدي أعمال التنقيب إلى مقاطعة عمليات الموقع، وخلق مخاطر تتعلق بالسلامة، وتتطلب التنسيق مع الأعمال المدنية، أو فرق المرافق، أو مديري المرافق. حتى بعد كشف الكابل، قد يتطلب الاستبدال أو إصلاح المفاصل عمالة كثيفة.
تساعد كابلات الطاقة المقاومة للماء على تقليل هذه المخاطر عن طريق معالجة الرطوبة قبل أن تصبح سببًا للخلل. يؤدي الحد من دخول الماء إلى حماية العزل والشاشات المعدنية وأنظمة الموصلات من الظروف التي تسرع عملية الشيخوخة أو الفشل. تكون قيمة دورة الحياة واضحة بشكل خاص في المسارات التي يكون الوصول فيها محدودًا، لأن منع الفشل عادة ما يكون أكثر اقتصادا من العثور على فشل وإصلاحه بعد انقطاع الخدمة.
يمكن أن تؤدي كابلات الطاقة التالفة بسبب الرطوبة إلى خلق مخاطر تتعلق بالسلامة بالإضافة إلى مشاكل تشغيلية. قد تساهم المياه الموجودة داخل مكونات الكابل الضعيفة أو حولها في حدوث دوائر قصيرة، وارتفاع درجة الحرارة، والقوس الكهربائي، ومخاطر الصدمات، وتلف المعدات المتصلة. في التركيبات ذات الجهد العالي أو الأحمال العالية، يمكن أن تؤثر هذه المخاطر ليس فقط على الكابل نفسه ولكن أيضًا على المحولات والمفاتيح الكهربائية وأنظمة الحماية والعمليات النهائية.
تحتاج المرافق ذات المسارات الرطبة أو المعرضة للفيضانات إلى أنظمة كابلات تدعم التوزيع المستقر للطاقة في ظل ظروف الموقع الواقعية. تعتمد المصانع الصناعية ومحطات المرافق الفرعية والحرم الجامعي التجاري وأنظمة المترو والأنفاق ومزارع الطاقة المتجددة وشبكات التوزيع تحت الأرض على توصيل الطاقة بشكل يمكن التنبؤ به. توفر كابلات الطاقة المقاومة للماء طبقة إضافية من الموثوقية حيث يكون التعرض للرطوبة محتملاً ويكون انقطاع الخدمة مكلفًا.
يجب أن يبدأ اختيار الكابل بالمسار، وليس باسم الكتالوج. قد يتطلب طريق الدفن المباشر في التربة العادية غلافًا ودرعًا وهيكلًا مانعًا للماء مختلفًا عن تركيب مجاري الهواء التي تغمرها الفيضانات بعد العواصف. تحتاج الأراضي الرطبة وأقسام عبور الأنهار إلى مقاومة أقوى للتعرض للرطوبة لفترة طويلة، في حين أن المواقع الصناعية قد تضيف التعرض الكيميائي أو الاهتزاز أو الإجهاد الميكانيكي إلى متطلبات التصميم.
لا يحدد تصنيف الجهد وحده ما إذا كان الكبل مناسبًا للخدمة الرطبة تحت الأرض. يجب على المشترين تقييم الجهد المقدر، والقدرة على حمل التيار، وأداء عزل XLPE، والمواد الموصلة، وتصميم الشاشة المعدنية أو الغلاف، واحتياجات الدروع، ومدى ملاءمة مواد الغلاف PE أو PVC أو الخالية من الهالوجين. يجب أيضًا أن تكون حالة التربة ودرجة حرارة التشغيل وعمق التثبيت والفيضانات المحتملة جزءًا من مراجعة المواصفات.
يمكن أن تساعد قائمة الاختيار المدمجة في منع الأخطاء المكلفة:
● هل الطريق عبارة عن دفن مباشر، أو قناة، أو نفق، أو تحت الماء؟
● هل الفيضانات عرضية أم موسمية أم مستمرة؟
● هل يحتاج الكابل إلى حاجز طولي للمياه؟
● هل الحماية من المياه الشعاعية مطلوبة ضد تلف الغلاف؟
● هل يجب استخدام الدروع لمواجهة ضغط التربة أو القوارض أو مخاطر الحفر؟
● هل تم تصنيف الوصلات والنهايات للظروف الرطبة تحت الأرض؟
● هل تتوافق مادة الغلاف مع احتياجات السلامة من التربة والمواد الكيميائية والأشعة فوق البنفسجية والحرائق؟
● هل الكابل معتمد لطريقة التثبيت المقصودة؟
التصنيف الخارجي لا يعني دائمًا التصنيف تحت الأرض. تم تصميم كابل الطاقة العلوية ABC من 4E للتوزيع الجوي المجمع مع عزل XLPE أو PE والمواد المثبتة للأشعة فوق البنفسجية للبيئات العلوية. إنه ينتمي إلى الخدمة العامة بدلاً من التثبيت المدفون، حتى في حالة وجود قناة.
هذا التمييز مهم لفرق المشتريات والهندسة. يمكن للكابل أن يقاوم أشعة الشمس والرياح والتعرض العام في الهواء الطلق بينما لا يزال يفتقر إلى هيكل الغلاف وتصميم حجب الماء والحماية الميكانيكية المطلوبة للخدمة المدفونة. قد يؤدي استبدال كابل علوي بالتركيب تحت الأرض إلى تقليل التكلفة الأولية، ولكنه قد يخلق مخاطر على الموثوقية والسلامة على المدى الطويل. يجب اختيار كابلات الطاقة المقاومة للماء بما يتناسب مع بيئة التثبيت التي من المفترض أن تخدمها، وليس فقط من أجل الجهد الكهربي أو المتانة الخارجية.
تبدأ العديد من مشاكل المياه الجوفية عند نقاط الاتصال وليس من خلال جسم الكابل. تعتبر الوصلات والنهايات ونهايات الكابلات عرضة للخطر لأنها تقاطع بنية الكابلات التي تم بناؤها في المصنع. إذا كان الختم سيئًا، فقد يدخل الماء أثناء التخزين، أو التركيب، أو الفيضانات، أو التشغيل على المدى الطويل.
يجب اختيار وصلات مقاومة للماء متوافقة مع نوع الكابل وفئة الجهد. يجب إغلاق أطراف الكابلات أثناء التخزين وقبل التثبيت، خاصة في المواقع الرطبة. يجب أن يتجنب القائمون على التركيب ترك الأطراف المقطوعة مكشوفة في الخنادق أو القنوات، ويجب التحقق من جودة تصنيع الأطراف قبل التنشيط. لا يزال من الممكن أن يؤدي الكابل القوي أداءً سيئًا إذا كانت الملحقات لا تتطابق مع نفس معيار العزل المائي.
يمكن أن تتعرض الطبقات المقاومة للماء للخطر أثناء التثبيت. قد يؤدي شد السحب المفرط إلى إتلاف الغلاف أو الطبقات الداخلية، بينما يمكن أن تؤدي الانحناءات الحادة إلى الضغط على العزل والشبكات. قد يؤدي التآكل أثناء سحب مجاري الهواء، والردم الخشن، والجروح العرضية، والتأثير الناتج عن الأدوات أو الحجارة إلى إنشاء نقاط دخول للمياه.
يجب اتباع إرشادات التثبيت بعناية، بما في ذلك حدود نصف قطر الانحناء. بالنسبة لكابل XLPE المقاوم للماء بقدرة 76 كيلو فولت من هذا النوع، قد يختلف الحد الأدنى لنصف قطر الانحناء النموذجي بين الهياكل غير المدرعة والمدرعة، لذلك يجب على القائمين على التركيب التأكد من حدود المعالجة المطلوبة قبل السحب أو الردم. هذه التفاصيل ليست ملاحظات معالجة ثانوية؛ فهي تساعد في الحفاظ على هيكل الكابل الذي يجعل الأداء المقاوم للماء تحت الأرض ممكنًا.
يجب أن يظل نظام الكابلات المقاومة للماء مدعومًا بالممارسات الجيدة في الموقع. يجب فحص مسارات مجاري الهواء وحفر الكابلات والخنادق بعد هطول الأمطار الغزيرة، خاصة في المناطق التي تتكرر فيها الفيضانات. يجب الحفاظ على الصرف حيثما كان ذلك ممكنًا، ويجب على فرق الموقع توثيق أقسام المسار التي تعاني من المياه الراكدة.
تواجه مسارات الكابلات تحت الأرض مخاطر الرطوبة التي يسهل التغاضي عنها، بدءًا من المياه الجوفية والقنوات المغمورة بالمياه وحتى الأغماد التالفة والمفاصل سيئة الغلق. يساعد اختيار كابلات الطاقة المقاومة للماء ذات العزل المناسب والمواد المغلفة وتصميم مانع للماء والحماية الميكانيكية على تقليل الأخطاء الخفية وتحسين السلامة ودعم توزيع الطاقة بشكل أكثر موثوقية بمرور الوقت.
توفر شركة East Energy Electrical Engineering Co., Ltd. خيارات كابلات الطاقة XLPE المقاومة للماء للتطبيقات تحت الأرض التي تتطلب مقاومة للرطوبة ونقل مستقر. بالنسبة للمشاريع التي تتضمن تربة رطبة أو قنوات أو مسارات ذات منسوب مياه مرتفع، فإن مطابقة إنشاء الكابلات مع ظروف الموقع هي الخطوة العملية التي تحمي الأداء على المدى الطويل.
ج: نعم، ولكن فقط إذا كان الكابل مخصصًا للدفن المباشر أو الطريقة المحددة تحت الأرض. لا يكون كابل الموقع الرطب وكابل الدفن المباشر قابلين للتبديل دائمًا.
ج: يمكن أن يؤدي الماء إلى تآكل الأجزاء المعدنية، وإضعاف العزل، وتقليل قوة العزل الكهربائي، وزيادة خطر حدوث دوائر قصيرة أو أخطاء مخفية في الأنظمة الكهربائية المدفونة.
ج: تتحمل الكابلات المقاومة للماء التعرض للرطوبة، في حين أن تصميمات الكابلات المقاومة للماء مصممة للظروف الرطبة الأكثر تطلبًا، وغالبًا ما تستخدم أغلفة أقوى وطبقات مانعة للماء.
ج: ليس دائما. تم تصميم بعض كابلات الدفن المباشر للتعرض للتربة والرطوبة، بينما تتطلب أنواع الكابلات الأخرى قناة أو حماية ميكانيكية إضافية.
ج: تحقق من تصنيف الجهد الكهربي، وطريقة التثبيت، ورطوبة التربة، ومخاطر الفيضانات، ومواد الغلاف، واحتياجات الدروع، وما إذا كان حجب المياه شعاعيًا أو طوليًا مطلوبًا.
ج: لا. مقاومة الطقس الخارجي لا تعني تلقائيًا ملاءمة الدفن. تتطلب الطرق تحت الأرض بناء كابلات مصممة لملامسة التربة والرطوبة والضغط الميكانيكي.
