يعد تحديد التصنيف الصحيح للمحول بمثابة عملية موازنة عالية المخاطر بين النفقات الرأسمالية الأولية والموثوقية التشغيلية على المدى الطويل. يجب عليك التنقل في هذا التوازن الدقيق لكل مشروع. تهدر النفايات الضخمة الميزانية على خسائر الطاقة الخاملة والآثار المادية الأكبر. وعلى العكس من ذلك، فإن تقليل الحجم يؤدي إلى حدوث فشل ذريع، وانتهاكات التعليمات البرمجية، وتوقف المنشأة عن العمل بشكل كبير. نحن نعلم أنك بحاجة إلى التصنيف الدقيق للمحولات لتطبيقات المباني التجارية لتجنب هذه المخاطر اليومية.
يشرح هذا الدليل الأطر القياسية والحسابات الضرورية ومعايير الامتثال لوضع اللمسات الأخيرة على المواصفات الخاصة بك. سنوضح المتطلبات التجارية القياسية. سوف تتعلم كيفية مواءمة الأحمال الرياضية مع قيود البائع العملية. وأخيرًا، نقدم الخطوات الدقيقة التي تحتاجها للانتقال بثقة إلى عملية الشراء دون إعادة التفكير في اختيارات الحجم الخاصة بك.
قم ببناء مواصفات kVA الخاصة بك على حساب الحمل الكهربائي الدقيق، مع دمج عوامل الطلب القياسية وهوامش أمان الحمل المستمر (على سبيل المثال، قاعدة 125%).
قم دائمًا بتقريب حملك المحسوب إلى المعيار التالي، وتصنيف كيلو فولت أمبير المتوفر تجاريًا لضمان جدوى الشراء وقدرة المحولات الكافية.
بالنسبة للتطبيقات التجارية الداخلية، تعد المحولات من النوع الجاف بشكل عام هي المعيار الصناعي نظرًا للامتثال للسلامة من الحرائق وانخفاض متطلبات الصيانة.
بالإضافة إلى المقاييس الكهربائية، يجب أن يأخذ اختيار البائع في الاعتبار البصمة المادية، والمهل الزمنية، وامتثال الكفاءة لوزارة الطاقة لعام 2016.
إن اختيار المعدات الصحيحة يتجاوز الرياضيات البسيطة. تحدد السعة التي تختارها مدى سلاسة عمل منشأتك. كما أنه يؤثر بشكل مباشر على ميزانيتك الرأسمالية الأولية.
ويؤدي عدم كفاية القدرات إلى خلق حقائق تشغيلية قاسية. عندما تقوم بتقليل حجم الوحدة، فإنها تعمل باستمرار بالقرب من حدودها الحرارية أو أعلى منها. وهذا يسبب ارتفاع درجة حرارة شديدة في الملفات. يؤدي ارتفاع درجة الحرارة إلى تسريع تدهور العزل، مما يؤدي إلى تقصير عمر المعدات بشكل كبير. علاوة على ذلك، تعاني الوحدات ذات التحميل الزائد من انخفاض غير مقبول في الجهد خلال ساعات الذروة. يمكن أن تؤدي انخفاضات الجهد هذه إلى إتلاف الخوادم الحساسة وأنظمة الإضاءة وأجهزة التحكم في نظام التدفئة والتهوية وتكييف الهواء (HVAC). في الحالات القصوى، تشكل الوحدات الأصغر حجمًا مخاطر حريق شديدة على الهيكل بأكمله.
غالبًا ما يقع المهندسون في فخ الإفراط في التدقيق في المستقبل. وهي تحدد الوحدات الضخمة فقط في حالة إضافة المبنى المزيد من الأحمال لاحقًا. يؤدي الحجم الكبير الكبير إلى إهدار CapEx بالكامل. يتطلب متطلبات مساحة مادية أعلى في الغرف الكهربائية الضيقة. تولد الوحدات الكبيرة أيضًا تيارات تدفق مرتفعة عند تنشيطها. هذه الارتفاعات الحالية في كثير من الأحيان تؤدي إلى تعطل قواطع المنبع بشكل غير متوقع. بالإضافة إلى ذلك، تعاني الوحدات كبيرة الحجم من فقدان مستمر للطاقة الأساسية. يستمد القلب الطاقة حتى عندما يكون المبنى فارغًا، مما يؤدي إلى إهدار طاقة باهظة الثمن على مدار الساعة طوال أيام الأسبوع.
كيف نحدد المواصفات الناجحة؟ تلبي المواصفات الناجحة متطلبات NEC (الكود الكهربائي الوطني) الحالية دون أي تنازلات. ويستوعب بسهولة 10-20% من التوسعات المستقبلية المخطط لها. والأهم من ذلك أنه يتماشى تمامًا مع أحجام التصنيع القياسية. يساعدك تحديد الأحجام القياسية على تقليل التكاليف الهندسية المخصصة وتجنب التأخير الرهيب في عمليات الشراء.
لا يمكنك تخمين متطلبات الطاقة الخاصة بمنشأتك. يجب أن تستند مواصفاتك إلى حسابات صارمة للحمل الكهربائي . هذا الأساس الرياضي يمنع الأخطاء المكلفة.
أولاً، يجب عليك التأكد من الفولتية الأولية (الإمداد) والثانوية (الحمل). تتلقى المباني التجارية عادةً طاقة مرافق عالية الجهد. قد تحتاج إلى التنحي عن مصدر إمداد ثلاثي الطور بجهد 480 فولت إلى نظام 208Y/120 فولت. يعمل نظام 208Y/120V على تشغيل منافذ الحائط القياسية وإضاءة المكاتب. ستجعل الفولتية غير المتطابقة وحدتك الجديدة عديمة الفائدة تمامًا. تحقق دائمًا من أرقام مستلزمات المرافق قبل القيام بأي عملية حسابية.
نحن نستخدم أطر رياضية محددة لتحديد القدرة الأساسية. يجب عليك حساب الطاقة الظاهرة بالكيلو فولت أمبير (kVA). استخدم هذه الصيغ القياسية الصناعية:
صيغة أحادية الطور: كيلو فولت أمبير = (فولت × أمبير) / 1000
صيغة ثلاثية الطور: كيلو فولت أمبير = (فولت × أمبير × 1.732) / 1000
على سبيل المثال، يتطلب النظام ثلاثي الطور الذي يوفر 480 فولت عند 100 أمبير حوالي 83 كيلو فولت أمبير. ما عليك سوى ضرب 480 في 100، ثم في 1.732، ثم القسمة على 1000.
يجب عليك فصل أحمال المبنى الخاص بك إلى فئتين متميزتين. أولا، تحديد الأحمال المستمرة. وتعمل هذه الأحمال بشكل متواصل لمدة ثلاث ساعات أو أكثر. تمثل إضاءة المكاتب ورفوف الخادم أحمالًا مستمرة نموذجية. تفرض NEC تصنيف قدرة بنسبة 125% للأحمال المستمرة لمنع الفشل الحراري. بعد ذلك، حدد الأحمال غير المستمرة. تقع أجهزة غرفة الاستراحة وبعض المحركات ضمن هذه المجموعة. أنها لا تتطلب نفس هامش الأمان العدواني.
تعتمد المرافق التجارية بشكل كبير على عوامل التنوع. لن تقوم كل وحدة HVAC ودائرة الإضاءة ورف الخادم بسحب التيار الأقصى في وقت واحد. تسمح لك عوامل الطلب بتقليل إجمالي الحمل المحسوب بناءً على أنماط الاستخدام الواقعية. نادرًا ما يقوم مبنى المكاتب الكبير بتشغيل كل الأجهزة في وقت واحد. إن تطبيق عوامل الطلب المناسبة يبقي حساباتك مستندة إلى الواقع. إنه يمنعك مباشرة من الوقوع في فخ الحجم الكبير الذي تمت مناقشته سابقًا.
نادرًا ما تصل حساباتك الرياضية إلى رقم صحيح تمامًا. يجب عليك تعديل أرقامك النهائية لتتناسب مع ما يصنعه المصنعون بالفعل. تضمن هذه الخطوة قدرة محولات قابلة للتطبيق لمشروعك.
تحمل أحجام kVA المخصصة أقساط سعرية باهظة. كما أنهم يعانون من فترات زمنية طويلة بشكل مؤلم. بمجرد حساب الحد الأدنى المطلوب من كيلو فولت أمبير، يجب عليك التقريب لأعلى. انتقل دائمًا إلى الحجم القياسي التالي. إذا كانت حساباتك تتطلب 92 كيلو فولت أمبير، فلن تطلب أبدًا وحدة مخصصة بقدرة 92 كيلو فولت أمبير. يمكنك التقريب إلى أقرب تصنيف تصنيع قياسي.
ينتج المصنعون أحجامًا أساسية محددة للسوق التجارية. إن الالتزام بهذه الأحجام يضمن الحصول على أسعار تنافسية. كما أنه يضمن سهولة الاستبدال في حالة حدوث فشل. تتضمن تقييمات kVA القياسية ما يلي:
15 كيلو فولت أمبير
30 كيلو فولت أمبير
45 كيلو فولت أمبير
75 كيلو فولت أمبير
112.5 كيلو فولت أمبير
150 كيلو فولت أمبير
225 كيلو فولت أمبير
300 كيلو فولت أمبير
500 كيلو فولت أمبير
في مثالنا السابق، قمنا بحساب 83 كيلو فولت أمبير. من الطبيعي أن تقوم بتقريب هذا إلى وحدة قياسية تبلغ 112.5 كيلو فولت أمبير.
استخدام البناء يتطور مع مرور الوقت. يضيف المستأجرون المزيد من أجهزة الكمبيوتر، وتبريد أقوى، وآلات معقدة. نوصي بمبادئ توجيهية قائمة على الأدلة للتدقيق في المستقبل. يجب أن تترك هامشًا للرأس بنسبة 20-25% للنمو المتوقع في قدرة البناء. يستوعب هذا النطاق المحدد أحمال المستأجرين الجدد بشكل فعال. والأهم من ذلك، أن هامش الـ 25% لا يدفعك إلى الوقوع في فخ الحجم الزائد الضار. إنه يمثل الحل الوسط المثالي بين السلامة والكفاءة.
تملي البيئة المادية اختياراتك التقنية. يجب عليك الاختيار بين التصميمات الجافة والمملوءة بالسوائل بناءً على قواعد الموقع والسلامة. يشكل هذا الاختيار جوهر الاختيار الناجح لمحولات البناء.

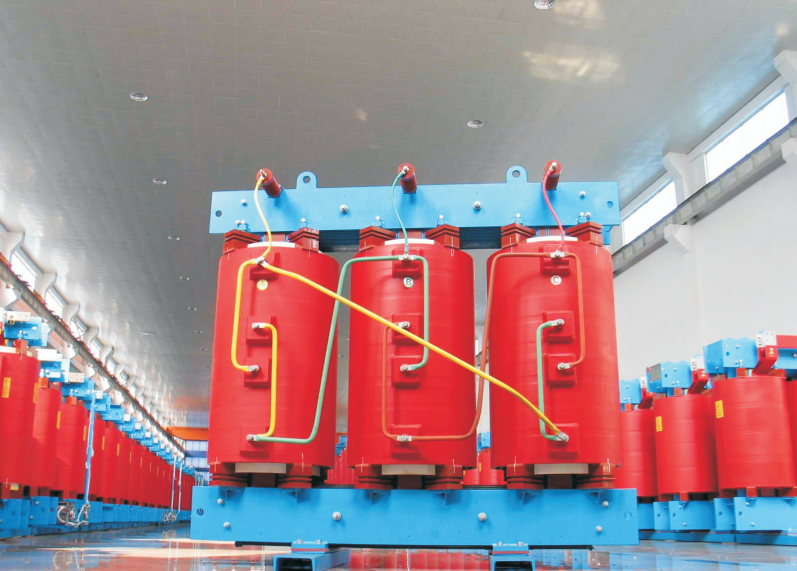

تعمل المحولات من النوع الجاف كخيار افتراضي مطلق للمساحات التجارية الداخلية. يقومون بتبريد ملفاتهم الداخلية باستخدام الهواء المحيط بدلاً من السوائل الفوضوية. نحن نركز عليها لأنها توفر ملفات تعريف أمان فائقة. إنها تحمل خطرًا منخفضًا جدًا للحريق، وهو ما تتطلبه قوانين البناء للتركيبات الداخلية. كما أنها تضمن الامتثال البيئي الصارم. لا تقلق أبدًا بشأن تسرب السوائل العازلة السامة التي تدمر منشأتك. علاوة على ذلك، توفر الوحدات من النوع الجاف سهولة الصيانة. يقوم مديرو المرافق ببساطة بتفريغ فتحات التبريد بشكل دوري.
نحن نحدد وحدات مملوءة بالسائل لحالات حافة محددة للغاية. عادةً ما تراها في محطات فرعية خارجية عالية السعة. إنها تخدم مجمعات صناعية ضخمة أو حرمًا تجاريًا موسعًا. يستخدمون الزيوت المعدنية أو السوائل الاصطناعية للتبريد. وهذا يوفر قدرة تبريد فائقة وطول عمر استثنائي تحت الأحمال الثقيلة. ومع ذلك، فهي تتطلب بنية تحتية مكلفة للاحتواء. إذا تمزق الخزان، فأنت بحاجة إلى أحواض تجميع خرسانية لمنع التلوث البيئي.
المقارنة: النوع الجاف مقابل المملوء بالسائل
ميزة | النوع الجاف | مملوء بالسائل |
|---|---|---|
التطبيق الأساسي | المباني التجارية الداخلية | محطات فرعية خارجية / صناعية |
تبريد متوسط | الهواء المحيط | الزيوت المعدنية أو السوائل الاصطناعية |
خطر الحريق | منخفض جدًا | معتدل (يتطلب التخفيف) |
احتياجات الصيانة | الحد الأدنى (فتحات التنظيف) | عالي (اختبار السوائل وفحص التسرب) |
الاحتواء مطلوب | لا أحد | أحواض / حواجز صيد خرسانية |
يجب عليك توصيل البيئة المادية بتقييمات حاوية NEMA المناسبة. يحمي العلبة الملفات الداخلية من الغبار والماء والحطام. بالنسبة للغرف الكهربائية النظيفة التي يتم التحكم في مناخها، يعمل تصنيف NEMA 1 أو 2 بشكل مثالي. يوفر NEMA 2 حماية أساسية ضد التنقيط. إذا قمت بتثبيت الوحدة في الخارج، فيجب عليك ترقية العلبة. يمثل NEMA 3R المعيار للمواقع الخارجية. يحمي NEMA 3R أيضًا الوحدات الموضوعة بالقرب من أنظمة الرش الداخلية. يصد الماء المتساقط ويهب المطر بشكل فعال.
المواصفات الفنية الخاصة بك لا تعني شيئًا إذا اخترت بائعًا غير موثوق به. تتطلب مرحلة الشراء فحصًا صارمًا. يجب أن تنظر إلى ما هو أبعد من المعلمات الكهربائية الأساسية.
لا تشتري أبدًا معدات غير معتمدة. يجب عليك الإصرار على التحقق من معايير كفاءة الطاقة الصادرة عن وزارة الطاقة لعام 2016. تفرض وزارة الطاقة هذه القواعد لتقليل الخسائر الأساسية المهدرة. يجب أن تلبي الوحدات الحديثة أهداف الكفاءة الصارمة في ظل الأحمال الجزئية. أنت بحاجة أيضًا إلى قوائم UL التي تم التحقق منها. يبحث المفتشون الكهربائيون المحليون عن ملصقات UL قبل التوقيع على مشروعك. وأخيرًا، تحقق من بروتوكولات اختبار IEEE/ANSI. تثبت هذه البروتوكولات أن الوحدة يمكنها النجاة من الدوائر القصيرة وارتفاع الجهد.
العقارات التجارية تعطي الأولوية بشكل كبير للمساحة القابلة للتأجير. يقوم أصحاب المباني بتقليص الغرف الكهربائية لتعظيم المساحة القابلة للتأجير. وهذا يخلق واقع تنفيذ قاس. يجب أن تتلاءم الوحدة التي اخترتها فعليًا مع المساحة المخصصة. ويجب أن يتناسب أيضًا مع المداخل القياسية ومصاعد الشحن أثناء التثبيت. تظل فحوصات الوزن أمرًا بالغ الأهمية. قد لا تدعم أرضيات المباني القديمة كتلة ضخمة من الحديد والنحاس بقدرة 500 كيلو فولت أمبير. تحقق دائمًا من رسومات الأبعاد قبل إصدار أمر الشراء.
يظل نقص المحولات بمثابة عنق الزجاجة المعروف في جداول البناء التجارية الحديثة. يجب على المشترين تقييم البائعين بناءً على توفر المخزون الفعلي. اطلب من البائعين جداول زمنية مضمونة للتسليم كتابيًا. الوحدة الأرخص لا تعني شيئًا إذا وصلت متأخرة لمدة ثلاثة أشهر. تؤدي عمليات التسليم المتأخرة إلى تعطيل أعمال البناء، وتأخير انتقالات المستأجرين، وخرق العقود. إعطاء الأولوية للموردين الذين يحافظون على مخزون إقليمي قوي.
حدد توقعات الضمان القياسية في وقت مبكر من المناقشة. يمثل الضمان لمدة عام الحد الأدنى. غالبًا ما تقدم الشركات المصنعة المتميزة تغطية ممتدة لعدة سنوات. يجب عليك أيضًا تقييم قيمة الدعم الفني بعد البيع. يمكن أن يؤدي استكشاف أخطاء التثبيت وإصلاحها إلى توفير أيام عمل المقاول. يساعد البائع المستجيب فنيي الكهرباء لديك على حل مشكلات التأريض أو الاهتزاز على الفور.
يتطلب تحديد المحول موازنة الأحمال الرياضية الصارمة مع حقائق الشراء العملية. يجب عليك حساب سحب أمبير دقيق وتطبيق عوامل الطلب المناسبة. يمكنك بعد ذلك محاذاة هذه الأرقام مع الأحجام التجارية القياسية وقيود البصمة المادية. لا تخمن هوامش قدرتك. تجنب مخاطر الحجم الصغير والهدر المالي الناتج عن الحجم الكبير.
خطوتك التالية تتطلب اتخاذ إجراءات حاسمة. نحن نشجعك على مراجعة المخطط المكون من سطر واحد لمنشأتك مع مهندس كهربائي مرخص. قم بتأكيد الفولتية الأساسية ومتطلبات الحمل المستمر. بمجرد الانتهاء من حساباتك، اتصل بفريق المبيعات المخصص لك. قم بمشاركة أرقام كيلو فولت أمبير المحسوبة لديك لطلب ورقة مواصفات دقيقة وعرض أسعار رسمي.
ج: تصبح الوحدة المنفصلة ضرورية عندما تتجاوز حمولة المبنى بشكل كبير أحكام المرافق القياسية. تحتاج أيضًا إلى واحد عندما ينتقل المستأجرون المتخصصون ذوو السحب العالي. تشمل الأمثلة مستأجري الصناعات الثقيلة أو مراكز البيانات الضخمة. يحتاج هؤلاء المستأجرون إلى عزلة متخصصة أو جهد تنحي فريد لا يمكن أن توفره مغذيات الشوارع القياسية بأمان.
ج: نعم، ولكن لفترات قصيرة فقط. تفرض قواعد NEC حدودًا حرارية صارمة بناءً على أنواع الأحمال. تتطلب الأحمال المستمرة - التي تعمل لمدة ثلاث ساعات أو أكثر - هامش تصنيف سعة يبلغ 125%. يؤدي دفع الوحدة إلى 100% من سعتها بشكل مستمر إلى تراكم الحرارة بشكل كبير. يؤدي هذا إلى تدمير عزل الملف الداخلي ويخاطر بالفشل المبكر.
ج: يؤدي تصغير الحجم إلى حدوث فوضى تشغيلية فورية. سوف تواجه قواطع متعثرة باستمرار بسبب السحب الحالي المفرط. سوف تعاني منشأتك من انخفاض شديد في الجهد الكهربي، مما يؤدي إلى إتلاف الأجهزة الإلكترونية وأجهزة الكمبيوتر الحساسة. وفي نهاية المطاف، يؤدي التحميل الزائد المستمر إلى فشل حراري خطير. سوف ترتفع درجة حرارة الوحدة، وتدمر عزلها، ومن المحتمل أن تتسبب في نشوب حريق في المنشأة.
