تعتمد البنية التحتية الكهربائية بشكل كبير على الإدارة الفعالة للحرارة. عندما تعمل المحولات، فإنها تولد حرارة داخلية هائلة. التبريد غير الكافي يحد من سعة التحميل الخاصة بك. كما أنه يسرع بشدة من تدهور العزل. على العكس من ذلك، فإن الإعدادات المفرطة في الهندسة تؤدي إلى تضخيم نفقاتك الرأسمالية الأولية بشكل كبير. كما أنها تُدخل متغيرات صيانة غير ضرورية إلى منشأتك. أنت تواجه تحديًا أساسيًا عند التخطيط لمحطات فرعية جديدة. يجب عليك الموازنة بعناية بين قيود البصمة الأولية والموثوقية طويلة المدى. لقد أنشأنا هذا الدليل لمساعدتك في التغلب على هذه العقبات. وهو يزود فرق المشتريات ومهندسي المرافق بإطار تقييم محايد للبائع. سوف تتعلم كيف تملي بيئات التطبيقات وملفات تعريف التحميل اختياراتك التقنية. سنساعدك على التنقل بين خيارات التبريد السلبية والإجبارية بكفاءة. سوف تكتشف في النهاية كيفية اختيار أفضل نظام لواقعك التشغيلي المحدد.
إن اختيار الصحيحة طرق تبريد المحولات يحدد سعة الحمل الأساسية وعتبات الحمل الزائد في حالات الطوارئ.
توفر الأنظمة المغمورة بالزيت (ONAN/ONAF/OFAF) تبديدًا فائقًا للحرارة لتطبيقات MVA العالية ولكنها تتحمل مسؤوليات بيئية وصيانة.
يعمل التبريد من النوع الجاف (AN/AF) على التخلص من مخاطر تسرب الزيت ومخاطر الحرائق، مما يجعله معيارًا للبيئات التجارية الداخلية أو شديدة التنظيم، على الرغم من انخفاض التصنيفات القصوى.
لا يقتصر تقييم الذكية شراء المحولات على فئة التبريد فحسب، بل أيضًا على استهلاك الطاقة الإضافية ومخاطر الأعطال الميكانيكية (مثل المضخات والمراوح) التي تنتج عن تصميمات التبريد القسري.
يجب عليك أولاً تحديد مشكلة العمل الأساسية. يتدرج توليد الحرارة داخل المعدات الكهربائية بشكل غير خطي مع الحمل الكهربائي. تنتج المحولات الحرارة من خلال فقد النحاس وخسائر الحديد. تظل خسائر الحديد ثابتة نسبيًا بينما تظل الوحدة نشطة. ومع ذلك، فإن خسائر النحاس تتدرج مع مربع تيار الحمل. يمكن أن تؤدي الزيادة المتواضعة في الحمل إلى ارتفاع هائل في درجات الحرارة الداخلية. يجب على المشترين حل العملية الأساسية اليومية أولاً. يجب عليك أيضًا مراعاة درجات الحرارة المحيطة في ذروة الصيف. وأخيرًا، يجب عليك التخطيط لتوسيع السعة في المستقبل دون المخاطرة بفشل العزل المبكر.
يجب أن يتوافق تقييمك الأساسي مع معايير الصناعة الصارمة. الصلب بإطارات عمل IEEE C57.12.00 أو IEC 60076. يلتزم تفرض هذه المعايير حدودًا محددة لارتفاع درجة الحرارة. تحدد معظم الوحدات الصناعية ارتفاعًا متوسطًا للملفات بمقدار 55 درجة مئوية أو 65 درجة مئوية فوق البيئة المحيطة. إذا تجاوزت درجات الحرارة هذه الحدود، فإنك تدمر عزل الورق الداخلي. كل مستوى مفرط يؤدي إلى تقصير عمر المعدات بشكل كبير. التصميم الحراري للمحول
يجب عليك أيضًا الموازنة بين النفقات التشغيلية طويلة الأجل والنفقات الرأسمالية الأولية (CAPEX). يكلف تصميم التبريد السلبي أكثر في البداية. إنه يتطلب نواة محول مادي أكبر بكثير ومشعات خارجية أوسع. ومع ذلك، فهو يوفر عليك بشكل كبير استهلاك الطاقة الإضافية على مدى عقود. يقلل التبريد القسري من البصمة المادية الأولية. ولكنه يحول هذه المدخرات على الفور إلى نفقات تشغيلية يومية وأعباء صيانة أعلى.
وتهيمن الوحدات المغمورة بالنفط على قطاعات المرافق والصناعات الثقيلة. يعمل الزيت المعدني كعازل استثنائي ووسيلة لنقل الحرارة. يقوم المهندسون بتصنيف هذه الإعدادات بناءً على كيفية توزيع الزيت الداخلي والهواء الخارجي.
تعتمد هذه الآلية بشكل كامل على تأثير السيفون الحراري والحمل الحراري للهواء. يرتفع الزيت الساخن نحو أعلى الخزان. ثم يتدفق إلى الخارج إلى مشعات خارجية. عندما يبرد الهواء المحيط الزيت، فإنه يصبح أكثر كثافة ويغوص. يتدفق الزيت المبرد مرة أخرى إلى قاع الخزان. يتميز ONAN بعدم وجود أجزاء متحركة مساعدة. وهذا يمنحها أعلى تصنيف موثوقية ممكن. تبرز كخيار أفضل للمواقع النائية. يجب عليك تحديد ONAN حيث يكون لديك مساحة كبيرة وإمكانية وصول منخفضة للصيانة.
يضيف ONAF مراوح ميكانيكية إلى المشعات الخارجية. يتم تنشيط هذه المراوح لتسريع عملية تبديد الهواء عبر زعانف التبريد. يفتح هذا التقييم عادةً سعة تحميل أكبر بنسبة 15% إلى 33% من وحدة ONAN البحتة. يمكنك الحصول على المرونة دون زيادة الحجم الأساسي. أثبت ONAF أنه مثالي للمنشآت التي تتوقع نمو الأحمال في المستقبل. كما أنه يساعد المرافق على إدارة ذروة الطلب الموسمي على الكهرباء خلال أشهر الصيف الحارة.
تستخدم هذه الآلية مضخات مخصصة لدفع الزيت عبر القلب واللفات. ثم يقوم بدفع السائل من خلال مبادلات حرارية خارجية ضخمة. يمكنك تحقيق أقصى كثافة تبريد للوحدات ذات الجهد العالي جدًا أو ذات الجهد العالي MVA. ومع ذلك، هناك عائق كبير للمخاطر. يقدم ODAF نقاط الفشل الميكانيكية الحرجة. تتطلب هذه المضخات مراقبة مستمرة لحالتها. يتطلب فشل المضخة التخلص الفوري من الأحمال لمنع الغليان الداخلي.
تستخدم هذه الوحدات مبادلات حرارية معقدة من الزيت إلى الماء. أثبتت هذه الطريقة درجة عالية من التخصص في البيئات المتخصصة. وتقوم محطات الطاقة الكهرومائية والمنصات البحرية بنشرها بشكل متكرر. يمكنك تحقيق كفاءة حرارية قصوى مع OFWF. ومع ذلك، فإن هذا التصميم يتطلب بشكل صارم وجود مصدر مياه موثوق ونظيف ومستمر ليعمل.
مخطط ملخص لقدرات التبريد
فئة التبريد | الآلية الأولية | أفضل سيناريو التطبيق | عبء الصيانة |
|---|---|---|---|
أونان | ثيرموسيفون والحمل الحراري الطبيعي | محطات فرعية بعيدة، مساحة واسعة | منخفض جدًا |
ONAF | زيت طبيعي + مراوح هواء قسرية | الأحمال المتغيرة، والقمم الموسمية | متوسط (فحص المروحة) |
المساعدة الإنمائية الرسمية | ضخ الزيت + مراوح الهواء القسري | MVA عالية، وقيود المساحة الضيقة | مرتفع (فحص المضخة والمروحة) |
OFWF | زيت مضخوخ + ماء قسري | المرافق البحرية والطاقة الكهرومائية | عالي جداً (كيمياء المياه) |

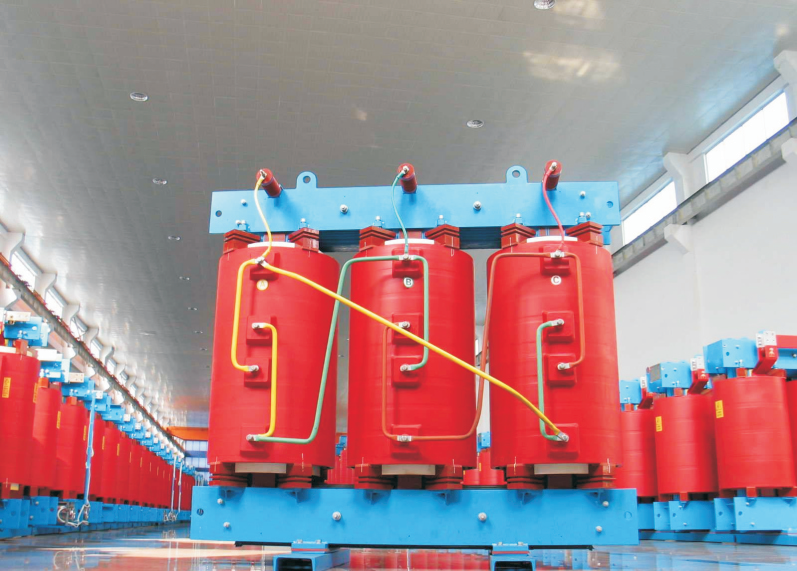

تحظر بيئات معينة بشكل صارم استخدام كميات كبيرة من الزيت القابل للاحتراق. تتطلب المساحات التجارية الداخلية تقنيات بديلة. تعمل الوحدات من النوع الجاف على حل هذه القيود البيئية باستخدام العزل الصلب والهواء المحيط.
يمثل تقييم الهواء الطبيعي خط الأساس للوحدات الجافة. إنهم يطالبون بأقل صيانة بشكل عام. هذه الوحدات مقاومة للحريق بطبيعتها. يعمل AN كخيار افتراضي للمباني التجارية الداخلية. كما تعتمد مناطق التصنيع الصناعية الحساسة عليها بشكل كبير. ومع ذلك، فهي تظل محدودة في الحد الأقصى لتصنيفات MVA مقارنة بوحدات النفط.
تضيف آليات القوة الجوية مراوح عالية السرعة أسفل الملفات. تقوم هذه المراوح بدفع الهواء المحيط إلى أعلى من خلال قنوات اللف الداخلية. يعمل هذا الإعداد على تعزيز السعة مؤقتًا بنسبة تصل إلى 30%. إنه يتعامل بشكل مثالي مع أحمال الذروة العابرة أثناء تغييرات الورديات. تظل المراوح غير نشطة أثناء عمليات التحميل الأساسي العادية لتوفير الطاقة.
يعد التحقق من واقع المشتريات أمرًا ضروريًا هنا. تعمل الوحدات من النوع الجاف بطبيعتها بشكل أكثر سخونة من بدائل النفط. كما أنها تمتلك جمودًا حراريًا أقل بكثير. يعمل الزيت كإسفنجة حرارية ضخمة أثناء ارتفاع الأحمال المفاجئة. تفتقر الوحدات الجافة إلى هذا العازل السائل الوقائي. هذا يعني أنهم أقل تسامحًا مع التحميل الزائد لفترة طويلة. لذلك، يعد تنفيذ إستراتيجية قوية لنظام تبريد المحولات أمرًا بالغ الأهمية لمنع فشل الملفات في الوحدات الجافة.
إن اختيار استراتيجية الإدارة الحرارية المثالية يتجاوز مجرد تصنيفات لوحة الاسم. يجب عليك تقييم العديد من القيود المادية والتشغيلية قبل الانتهاء من عملية الشراء.
البصمة وقيود المساحة: يسمح التبريد القسري (ONAF/OFAF) بمحول مادي أصغر بشكل ملحوظ. يمكنك تحقيق نفس تصنيف KVA مقارنة بالتبريد الطبيعي البحت (ONAN). وهذا يثبت أنه أمر بالغ الأهمية في التعديلات التحديثية في المناطق الحضرية.
عبء الصيانة وإمكانية الوصول: تتطلب الأجزاء المتحركة مثل المراوح والمضخات فحصًا دوريًا. يجب على الفنيين التعامل مع بدائل المحامل واختبار دائرة التحكم. يجب عليك أن تسأل عما إذا كانت منشأتك لديها موظفين لدعم هذا الروتين.
حدود الضوضاء الصوتية: تولد مراوح الهواء القسري مستويات ضوضاء كبيرة بالديسيبل (A). يجب على المشترين تقييم قوانين تقسيم المناطق المحلية بعناية. غالبًا ما تفرض المحطات الفرعية الحضرية وعمليات النشر التجارية الداخلية حدودًا صارمة للضوضاء.
المخاطر البيئية ومخاطر السلامة من الحرائق: تتطلب أساليب النفط استراتيجيات احتواء واسعة النطاق. يجب عليك بناء أحواض صيد خرسانية. يجب عليك أيضًا تنفيذ التخطيط المعقد لإخماد الحرائق. تؤثر هذه المتطلبات بشكل مباشر على تكاليف الهندسة المدنية الإجمالية.
غالبًا ما يركز المهندسون بشكل كامل على أسعار الشراء المقدمة. وتحجب هذه النظرة الضيقة تكاليف تشغيلية كبيرة على المدى الطويل. تؤدي آليات التبريد القسري إلى مخاطر مالية وميكانيكية مخفية.
يمثل استهلاك الطاقة المساعدة حمولة طفيلية هائلة. تتزايد الطاقة الكهربائية المستخدمة لتشغيل مراوح التبريد والمضخات بسرعة. تعمل هذه المعدات بشكل مستمر على مدى عمر 30 عامًا. نادرًا ما تأخذ عطاءات البائعين الأولية في الاعتبار هذا الاستنزاف المستمر للطاقة. إنه يؤثر بشكل كبير على تكاليف التشغيل الشهرية. قد تكون تكلفة شراء الوحدة السلبية أكثر، ولكنها لا تستخدم أي طاقة طفيلية.
كما تؤدي متطلبات التكرار إلى تعقيد التصميمات القسرية. إذا تعطلت مضخة ODAF، تفقد الوحدة التحكم الحراري بسرعة. يجب على المحول أن يخفض إنتاجه على الفور لمنع الفشل الكارثي. يجب على المشترين الأذكياء تقييم تكوينات المروحة والمضخة N+1. يجب عليك تركيب ثلاث مضخات إذا كنت في حاجة ماسة إلى اثنتين. وهذا يضمن لك الحفاظ على سعة التحميل الكاملة أثناء فشل المكون. يجب عليك أيضًا ربط القياس عن بعد المرتبط بأنظمة التحكم المركزية لديك.
الظروف البيئية القاسية تعاقب بشدة التبريد القسري. تمتص المراوح في أنظمة ONAF أو AF الهواء المحيط. وإذا كانت تعمل في بيئات متربة أو مسببة للتآكل أو ساحلية، فإنها تعاني من التدهور المتسارع. يؤدي رذاذ المياه المالحة إلى تدمير أغطية المروحة القياسية بسرعة. ويجب عليك تحديد طبقات حماية متقدمة لجميع الأجزاء المتحركة الخارجية في هذه المناطق.
نوصي باتباع عملية شراء منظمة. استخدم هذا المنطق المتسلسل لوضع اللمسات الأخيرة على اختيارات التصميم الحراري الخاصة بك.
خط الأساس للبيئة: حدد بالضبط المكان الذي ستجلس فيه الوحدة. لاحظ ما إذا كان التثبيت داخليًا أو خارجيًا. قم بتسجيل أسوأ حالاتك القصوى في درجات الحرارة المحيطة. وأخيرًا، حدد أي احتياجات صارمة للامتثال البيئي والتي تملي التقنيات الجافة مقابل التقنيات النفطية.
رسم ملف تعريف الحمل: قم بتحليل السحب الكهربائي اليومي لمنشأتك. إذا كنت تحافظ على حمل أساسي ثابت ومستمر، ففضل بشدة أنظمة ONAN أو AN السلبية. إذا واجهت قمم متغيرة للغاية، فاختر ONAF أو AF. يعالج هذا الارتفاعات المؤقتة دون إجبارك على زيادة حجم النواة الثقيلة.
تحديد نضج الصيانة: قم بتقييم قدرات القوى العاملة الداخلية لديك. إذا ظل موقع التثبيت بدون طاقم، قم بوزن طرق التبريد السلبية بشكل كبير. إذا كانت ميزانيات الصيانة منخفضة تاريخيًا، فتجنب أنظمة المضخات المعقدة تمامًا.
طلب بيانات محددة للعطاء: لا تقبل العروض العامة. تفويض البائعين بتوفير سعات تحميل مضمونة مع التبريد النشط وغير النشط. اطلب مقاييس الإخراج الصوتي الدقيقة. وأخيرًا، اطلب منهم إدراج سحب الطاقة المساعدة الدقيق لجميع المكونات الميكانيكية.
لا يعد تحديد إعداد الإدارة الحرارية مجرد مربع اختيار هندسي قياسي. إنه يمثل التزامًا ماليًا وتشغيليًا ضخمًا لمنشأتك. غالبًا ما يؤدي التسرع في هذا القرار إلى إعاقة القدرة الكهربائية أو حدوث صداع مفرط في الصيانة. يجب عليك الموازنة بعناية بين الاستثمارات الأولية والحقائق التشغيلية المتوقعة.
تجنب تقييم هذه التقنيات في الفراغ. التصميم الحراري الأكثر كفاءة هو الذي يتوافق تمامًا مع ديناميكيات الحمل المحددة لمنشأتك. يجب أن تحترم القيود المكانية واللوائح البيئية. قبل كل شيء، يجب أن يتوافق مع نضج الصيانة لفريقك على مدار دورة حياة مدتها 30 عامًا. تعاون بشكل وثيق مع البائعين للتأكد من أن اختيارك النهائي يوفر الموثوقية والقيمة طويلة المدى.
ج: نعم. تعد إضافة مراوح التبريد إلى وحدة ONAN الحالية لتحويلها إلى ONAF ممارسة شائعة. ومع ذلك، لا يمكنك القيام بذلك إلا إذا كانت المشعاعات مصممة في الأصل لقبول المراوح. علاوة على ذلك، يجب أن تتعامل الأسلاك الداخلية بأمان مع مخرجات MVA المتزايدة حديثًا.
ج: يرتبط العمر الافتراضي مباشرة بصحة عزل الورق. لكل زيادة بمقدار 6 إلى 8 درجات مئوية فوق درجة حرارة التشغيل المصممة، ينخفض العمر الإنتاجي للعزل إلى النصف. تحافظ أنظمة التبريد المناسبة على خط الأساس الحراري هذا وتمنع التدهور المبكر.
ج: غالبًا ما تظهر لوحات الأسماء تصنيفات مزدوجة، مثل 20/26.6 ميجا فولت أمبير. يعكس الرقم الأول السعة السلبية للوحدة باستخدام الحمل الحراري الطبيعي (ONAN). يشير الرقم الثاني الأعلى إلى أقصى سعة آمنة عند تشغيل جميع مراوح الهواء القسري الخارجية (ONAF).
ج: في حين أن قلب المحول الصلب يظل موثوقًا للغاية، فإن التبريد القسري يقدم أجزاء متحركة ضعيفة. تتمتع المضخات والمراوح الميكانيكية بدورة حياة أقصر بكثير (من 10 إلى 15 عامًا) من دورة حياة القلب نفسه (أكثر من 30 عامًا). تتطلب هذه المكونات الإضافية صيانة استباقية لمنع التخفيض المفاجئ للقدرة.
