إن متطلبات الشبكة المتطورة تدفع الآن شبكات التوزيع القديمة إلى ما هو أبعد بكثير من تفاوتات التصميم الأصلية. إن الاعتماد السريع لموارد الطاقة الموزعة والبنية التحتية لشحن السيارات الكهربائية يخلق تقلبات غير مسبوقة. يواجه مديرو المرافق والمرافق خيارًا تجاريًا صعبًا. ويمكنهم متابعة ترقيات الخطوط كثيفة رأس المال، مثل إعادة التوصيل الكامل. وبدلاً من ذلك، يمكنهم نشر تدخلات المعدات المحلية للحفاظ على الامتثال الصارم لمعيار ANSI C84.1.

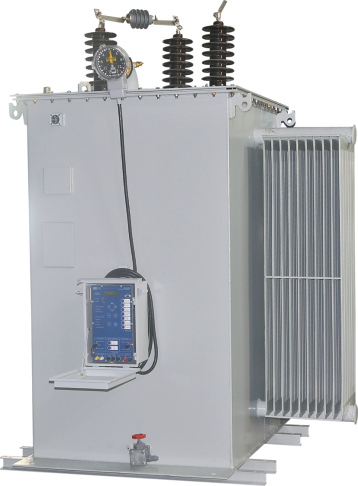

يوفر منظم الجهد المرحلي تدخلاً دقيقًا وفعالاً من حيث التكلفة لتحقيق الاستقرار المستهدف. يختلف هذا النهج عن الضوابط الأوسع والأقل تفصيلاً على مستوى المحطات الفرعية. في هذه المقالة سوف تتعلم بالضبط متى ولماذا يتم نشر هذه الأجهزة. سنغطي المحفزات الفنية والفوائد التشغيلية وكيفية مقارنتها بالتدخلات البديلة. سوف تكتشف كيف يعمل منظم الجهد الكهربي المتوضع بشكل جيد لشبكات نظام التوزيع على حل مشكلات جودة الطاقة في اتجاه المصب بفعالية وكفاءة.
تعتبر منظمات الجهد الكهربي هي الخيار التجاري الأكثر قابلية للتطبيق عندما يحدث تدهور الجهد بعيدًا عن المحطة الفرعية على مغذيات شعاعية طويلة.
على عكس بنوك المكثفات التي تدير الطاقة التفاعلية، تعمل أجهزة SVR على تغيير حجم الجهد بشكل مباشر، مما يجعلها الحل الأمثل لتقلبات الجهد للأحمال النشطة والمتغيرة.
يجب أن تعطي عمليات الشراء الحديثة الأولوية لذكاء وحدة التحكم (قدرة تدفق الطاقة ثنائية الاتجاه) على الموثوقية الميكانيكية الأساسية بسبب تكامل الطاقة الشمسية/طاقة الرياح الموزعة.
يظل خطر التنفيذ الأساسي هو التآكل الميكانيكي لمغير الصنبور؛ يجب أن تؤخذ دورات الصيانة في الاعتبار في التخطيط التشغيلي طويل المدى.
يجب عليك أولاً تحديد متى تنخفض مستويات الجهد باستمرار إلى ما دون الحدود المقبولة. تتطلب معظم الأطر التنظيمية مرافق للحفاظ على التوصيل ضمن ±5% من الجهد الاسمي. يحدث التدهور الشديد غالبًا في نهاية خط طويل. ويظل تشخيص هذا الأمر مبكرًا أمرًا بالغ الأهمية للتحكم الفعال في جهد التوزيع . عندما تبلغ العقد النهائية عن انخفاض الجهد المزمن، فإنك تحتاج إلى تدخلات مستهدفة.
توفر مبدلات حنفية تحميل المحطات الفرعية (LTCs) تنظيمًا مركزيًا. يقومون بضبط الجهد الإجمالي لخط التغذية بأكمله. ومع ذلك، لا يمكنهم إصلاح المشكلات المحلية العميقة داخل الدوائر المتفرعة للغاية. إذا تعرض أحد الفروع لحمل ثقيل بينما ظل الآخر خفيفًا، فلن يتمكن LTC المركزي من تلبية كليهما. إنه يمثل أداة حادة. قد يؤدي تعزيز جهد المحطة الفرعية إلى إصلاح الفرع الثقيل ولكنه يتسبب في تلف الجهد الزائد على الفرع الأخف.
ويشكل هذا الواقع التشغيلي حالة عمل واضحة. يؤدي سوء جودة الطاقة إلى فرض عقوبات مالية. يتعرض العملاء لأضرار في المعدات ويقدمون مطالبات مسؤولية مكلفة. يجب عليك تجنب هذه النتائج لحماية ميزانيتك التشغيلية. تسمح لك الجهات التنظيمية المستهدفة بتأجيل النفقات الرأسمالية الضخمة. يمكنك تجنب توسيع الشبكة أو تركيب موصلات أكثر سمكًا قبل الأوان. وتدفع هذه المعدات تكاليفها عن طريق تخفيف المخاطر وتأخير الاستثمارات الثقيلة في البنية التحتية.
تملي الفيزياء الواقع التجاري لتوزيع الطاقة. تسبب مقاومة الخط انخفاضًا حادًا في الجهد عبر مسافات طويلة. كلما زادت الطاقة التي تنتقل، كلما زاد فقدان الجهد للمقاومة والمفاعلة. لا يمكنك ببساطة دفع الجهد العالي من المحطة الفرعية دون تعريض العملاء القريبين منك للخطر.
يؤدي تثبيت منظمات في منتصف الخط أو بالقرب من الحمل إلى استعادة التسليم الأمثل. يتجنب هذا النهج المستهدف الحاجة إلى استبدال أميال الموصل. يمكنك توفير الملايين في النفقات الرأسمالية. يقوم المنظم بمراقبة الجهد المتدهور الوارد ويعيده إلى المستويات الاسمية. إنها بمثابة محطة تعزيز مهمة على طول خطوط التوزيع الريفية أو الممتدة.
تتعامل الشبكات الحديثة مع تدفق الطاقة العكسي يوميًا. تقوم المصفوفات الشمسية أو مزارع الرياح المحلية بتوليد الطاقة مباشرة على خطوط التوزيع. يؤدي هذا إلى تضخم الجهد بشكل غير متوقع خلال ساعات الذروة للتوليد. لم يتم بناء الشبكات التقليدية لدفع الطاقة إلى الوراء.
الهيئات التنظيمية الحديثة تحل هذه المشكلة الحديثة. أنها تتميز بوحدات تحكم ثنائية الاتجاه. إنهم يتنحون بنشاط عن الجهد الزائد أثناء ذروة توليد الطاقة الشمسية. في وقت لاحق من المساء، عندما ينخفض إنتاج الطاقة الشمسية ويرتفع الحمل السكني، فإنهم يعكسون العملية. يقومون بتكثيف الجهد لدعم الحمل الأقصى. لا يمكنك إدارة اختراق DER العالي بأمان بدون هذه المعلومات الاستخبارية المحلية.
تؤثر المنشآت الصناعية بشكل كبير على استقرار الشبكة. تعمل عمليات تشغيل المحركات الكبيرة أو عمليات التعدين أو مصانع التصنيع المحلية على جذب تيارات عالية عابرة. يتسبب تيار التدفق المفاجئ هذا في انخفاض فوري للجهد عبر الشبكة المحلية. يعاني العملاء التجاريون والسكنيون القريبون من وميض الأضواء أو الأجهزة الإلكترونية المتعثرة.
توفر منظمات الخطوة تصحيحًا سريعًا للجهد بنسبة ±10%. إنهم يشعرون بالهبوط الناتج عن الآلات الصناعية ويضبطون مواضع الصنبور وفقًا لذلك. وهذا يعزل الحمل الصناعي المدمر عن الشبكة الأوسع. أنت تحمي عملاء المراحل النهائية الحساسة مع الدعم الكامل للعمليات الصناعية الضرورية.
غالبًا ما يخلط المهندسون بين دور المكثفات والمنظمين. يجب عليك توضيح هذه الحدود الفنية. تقوم بنوك المكثفات بحقن الطاقة التفاعلية (vars) في النظام. وهذا يحسن عامل الطاقة الإجمالي. يعمل عامل الطاقة المحسن على تعزيز الجهد بشكل غير مباشر عن طريق تقليل فقد الخط.
ومع ذلك، تفشل المكثفات عندما يكون عامل الطاقة مرتفعًا بالفعل ولكن الجهد يظل منخفضًا. تستخدم الهيئات التنظيمية محولًا ذاتيًا مزودًا بآلية تغيير الصنبور الميكانيكية. يقومون بضبط حجم الجهد بشكل مباشر بغض النظر عن عامل طاقة النظام. إنهم يحلون مشكلات الجهد بشكل مباشر، بدلاً من الاعتماد على معالجة الطاقة التفاعلية.
تعمل ترقية مقياس السلك على حل مقاومة الخط بشكل دائم. تحمل الأسلاك السميكة تيارًا أكبر مع انخفاض أقل في الجهد. ومع ذلك، فإن إعادة التوصيل تتطلب نفقات رأسمالية ضخمة. ستواجه دراسات الأثر البيئي، وموافقات حق المرور، وتكاليف العمالة الممتدة. يستغرق سنوات لإكماله.
يقدم المنظمون بديلاً معياريًا أسرع. أنها تمزج بين النفقات التشغيلية والرأسمالية بكفاءة. يمكنك نشر وحدة في أسابيع بدلاً من سنوات. إذا تغيرت أحمال الشبكة في المستقبل، فيمكنك نقل الجهاز إلى نقطة مشكلة جديدة. الخطوط المعاد توصيلها لا توفر مثل هذه المرونة.
إن إضافة منظمات في اتجاه مجرى النهر يوفر تحكمًا دقيقًا وموجهًا. تقوم المحطات الفرعية بضبط المراحل الثلاث في وقت واحد. إذا تعرضت مرحلة واحدة فقط لحمل ثقيل، فإن ترقية المحطة الفرعية ستؤدي إلى تعويض المرحلتين الأخريين بشكل زائد.
تعمل الهيئات التنظيمية النهائية بشكل مستقل. في كثير من الأحيان، يؤدي نشر أحادي الطور منظم جهد أوتوماتيكي إلى التعامل مع الأحمال غير المتماثلة بشكل مثالي. يمكنك إصلاح مرحلة المشكلة المحددة دون الإخلال بالمراحل المتوازنة. إن قابلية التوسع هذه تجعل النشر النهائي متفوقًا إلى حد كبير على التعديلات الواضحة على مستوى المحطة الفرعية.
مقارنة تدخلات تنظيم الجهد
نوع التدخل | الآلية الأولية | التكلفة المقدمة | سرعة النشر | التفاصيل |
|---|---|---|---|---|
منظم الجهد الخطوة | تغيير الصنبور المباشر عبر المحول التلقائي | معتدل | سريع (أسابيع) | عالية (قادرة على مرحلة واحدة) |
تحويلة مكثف البنك | حقن الطاقة التفاعلية | قليل | سريع (أسابيع) | منخفض (يعتمد على عامل الطاقة) |
إعادة توصيل الخط | انخفاض مقاومة الخط | عالية جدا | بطيء (بالسنوات) | على مستوى النظام |
ترقية المحطة الفرعية LTC | تنظيم المحولات المركزية | عالي | معتدل (أشهر) | منخفض (تعديل حاد على ثلاث مراحل) |
إن عقل المنظم أهم من الحديد. يجب عليك تقييم بروتوكولات الاتصالات بعناية. يجب أن تدعم الأجهزة معايير DNP3 أو IEC 61850. تضمن هذه البروتوكولات نقل البيانات بشكل آمن مرة أخرى إلى مراكز التحكم في المرافق.
يجب أن تدعم وحدة التحكم المراقبة عن بعد وتسجيل البيانات تلقائيًا. يجب أن تتكامل بسلاسة مع أنظمة إدارة التوزيع المتقدمة الحديثة (ADMS). يحتاج المشغلون إلى رؤية في الوقت الفعلي لمواضع النقر ومستويات الجهد. بدون تكامل SCADA، ستطير بشكل أعمى أثناء أحداث الشبكة الهامة.
يجب عليك تقييم نطاقات المواصفات القياسية. يستخدم معيار الصناعة 32 خطوة متميزة. تتكون هذه من 16 درجة رفع و16 درجة منخفضة. تمثل كل خطوة 5/8% من الجهد الاسمي. وهذا يوفر نطاق تنظيم إجمالي قدره ±10%.
التكوين الصحيح هو الهدف الأسمى. يجب عليك مناقشة وتعيين التأخيرات الزمنية ومعلمات النطاق الترددي المناسبة. إذا كان عرض النطاق الترددي ضيقًا جدًا، فسيعاني الجهاز من "الصيد". ويحدث الصيد عندما يقوم المنظم بتغيير الصنابير باستمرار لتقلبات الجهد البسيطة والعابرة. هذا يدمر الاتصالات الميكانيكية بسرعة.
لا تتنازل أبدًا عن مقاييس الثقة الأساسية. يجب أن تتوافق جميع المعدات المنشورة مع معايير IEEE C57.15. يفرض هذا الإطار الصارم الحدود الحرارية، وقوة العزل الكهربائي، والمتانة الميكانيكية. فهو يضمن بقاء الجهاز على قيد الحياة في الظروف الخارجية القاسية بأمان.
بالنسبة لعمليات النشر الريفية المحددة، تحقق من الالتزام بإرشادات وزارة الزراعة الأمريكية للتنمية الريفية (RUS). تثبت شهادة RUS متانة المجال. كما يضمن أيضًا أن تظل المنشأة مؤهلة للحصول على التمويل الفيدرالي وقروض البنية التحتية منخفضة الفائدة. تؤدي المعدات غير المتوافقة إلى مخاطر تتعلق بالسلامة ومسؤوليات مالية شديدة.
يجب عليك تحليل قيود التثبيت قبل الشراء. تواجه الهيئات التنظيمية المثبتة على القطب قيودًا صارمة على الوزن. يمكن لأعمدة المرافق أن تدعم فقط كمية كبيرة من الحديد والزيت قبل أن تنحني تحت أحمال الرياح. تتطلب الهيئات التنظيمية المثبتة على الوسادة هندسة مدنية وأساسات خرسانية. يجب عليك أيضًا تأمين حقوق الارتفاق الأرضية من مالكي العقارات للوحدات المثبتة على منصات.
قم بتقييم التآكل الميكانيكي ونقاط الفشل بأمانة. يظل مبدل صنبور التحميل جهازًا ميكانيكيًا بشكل أساسي. تعاني اتصالاتها الداخلية من الانحناء في كل مرة تقوم فيها بتبديل الأوضاع تحت الحمل. يجب عليك مراعاة العمر المتوقع لهذه الاتصالات. غالبًا ما يتم تصنيف الوحدات الحديثة لمئات الآلاف من العمليات. ومع ذلك، فإن تبديل الحمل الثقيل يسرع من تآكل التلامس.
تقييم بروتوكولات إدارة السوائل العازلة بعناية. تتطلب الوحدات المملوءة بالنفط تحليلًا دوريًا للغاز المذاب (DGA). يكتشف هذا الاختبار الانحناء الداخلي أو تدهور الورق. أنت أيضًا تواجه مسؤوليات بيئية فيما يتعلق باحتواء التسرب. تعمل البدائل من النوع الجاف على منع تسرب الزيت ولكنها تحمل تكاليف أولية أعلى. يجب عليك موازنة هذه النفقات الأولية مقابل أعمال الصيانة المستمرة التي تتطلبها النماذج التقليدية المملوءة بالزيت.
تظل منظمات الجهد الكهربي هي الاختيار النهائي عندما تجعل طوبولوجيا الشبكة أو التقلبات المحلية التحكم المركزي في الجهد غير فعال. إنها توفر الدقة اللازمة للتعامل مع وحدات التغذية الشعاعية الطويلة ومصادر التوليد الموزعة الحديثة. ومن خلال فهم المحفزات الأساسية ومقارنة البدائل، فإنك تضمن توصيل طاقة موثوقًا لجميع العملاء النهائيين.
اتخذ هذه الخطوات التالية الفورية لتحسين بنية شبكتك:
قم بتنفيذ عمليات محاكاة مفصلة لتدفق الحمل لتعيين مواقع انخفاض الجهد بدقة.
قم بإجراء عمليات تدقيق جودة الطاقة لقياس تدفق الطاقة العكسي الحالي من DERs المحلية.
حساب إعدادات النطاق الترددي وتأخير الوقت اللازمة لمنع الصيد الميكانيكي.
قم بصياغة طلب تقديم العروض الذي يتطلب الامتثال الصارم لـ IEEE C57.15 وقدرات التحكم ثنائية الاتجاه.
ج: لا. منظم الجهد الأوتوماتيكي (AVR) هو مصطلح واسع ينطبق على العديد من الأنظمة، بما في ذلك المولدات أو الأجهزة الإلكترونية الصغيرة. منظم الجهد المرحلي هو نوع محدد وشديد التحمل من AVR يستخدم في توزيع المرافق. إنه يستخدم محولًا ذاتيًا ومبدل صنبور ميكانيكيًا لتنظيم جهد الخط في خطوات منفصلة.
ج: تتحمل الاتصالات الحديثة عادةً ما بين مليون إلى مليوني عملية ميكانيكية في الظروف العادية. ومع ذلك، يمكن أن تؤدي الأحمال الكهربائية الثقيلة أو تيارات الأعطال المتكررة إلى تسريع تدهور الاتصال. يجب عليك إجراء اختبار الزيت والفحوصات الداخلية كل 3 إلى 5 سنوات لضمان التشغيل الموثوق.
ج: نعم، ولكن فقط إذا كانت مجهزة بوحدة تحكم ثنائية الاتجاه حديثة تعتمد على المعالجات الدقيقة. يجب أن تستشعر وحدة التحكم هذه الاتجاه الحالي بدقة. ثم يقوم بتبديل الجهد المرجعي من جانب الحمل إلى جانب المصدر لخفض الجهد الزائد الناتج عن مزرعة الطاقة الشمسية.
