يعد تحديد حجم المحول لتوزيع التيار المتردد القياسي أمرًا بسيطًا. ومع ذلك، فإن تحديد حجم واحد لتطبيقات التيار المستمر غير الخطية ذات التيار العالي يمثل تحديًا هندسيًا متخصصًا للغاية. يجب على المهندسين مراعاة السلوكيات الكهربائية المعقدة التي نادرًا ما تظهر في شبكات الطاقة التقليدية. تولد عمليات التيار المستمر الصناعية مثل التحليل الكهربائي الثقيل، وعمليات الصهر، ومحركات الأقراص الكبيرة المتغيرة السرعة تشويهًا توافقيًا شديدًا. كما أنها تخلق انحيازًا خطيرًا لجهد التيار المستمر وملفات تعريف تحميل ديناميكية للغاية.
تؤدي هذه الظروف الكهربائية القاسية إلى تدهور محولات التوزيع القياسية بسرعة. يؤدي التغاضي عن هذه العوامل إلى فشل العزل المفاجئ وتوقف المنشأة عن العمل بشكل مكلف. يوضح هذا الدليل الأطر الهندسية الأساسية والاعتبارات الحرارية اللازمة للموثوقية على المدى الطويل. سوف تتعلم معايير الامتثال الدقيقة المطلوبة لتحديد محول مقوم بأمان لأحمال التيار المستمر الصناعية . نحن نقدم رؤى قابلة للتنفيذ لضمان أقصى وقت تشغيل للعملية ومنع الأعطال الحرارية الكارثية عبر العمليات الصناعية الثقيلة لديك.
يعد التخفيف التوافقي أمرًا إلزاميًا: يتطلب الاختيار الدقيق حساب العامل K وحساب خسائر التيار الدوامي المدفوعة بطوبولوجيات مقوم محددة (6 نبضات، أو 12 نبضة، أو 24 نبضة).
التخفيض ليس لعبة تخمين: يجب أن تتوافق السعة بشكل صارم مع معايير IEEE C57.18.10 أو IEC 61378-1 لمنع تدهور العزل.
الطوبولوجيا تملي التصميم: يحدد تكوين مصدر طاقة التيار المستمر الصناعي بشكل مباشر التحولات الطورية الضرورية ومتطلبات الاقتران.
تعمل محولات الطاقة القياسية بسلاسة تحت موجات جيبية خطية نظيفة تبلغ 50 هرتز أو 60 هرتز. عند إدخال المقومات الصناعية في الدائرة، يتغير المشهد الكهربائي بشكل كبير. تقوم المقومات بسحب التيار في نبضات مفاجئة وغير خطية. وهذا يغير بشكل أساسي كيفية إدارة المحول للحرارة والضغط الكهرومغناطيسي.
الأحمال غير الخطية تخلق تيارات توافقية مكثفة. تدور هذه التيارات عالية التردد عبر ملفات المحولات بجانب التردد الأساسي. التوافقيات لا تساهم في عمل مفيد. وبدلا من ذلك، فإنها تزيد بشكل كبير من خسائر التيار الدوامي داخل اللفات النحاسية والقلب. لا تستطيع المحولات القياسية تبديد هذه الحرارة المتراكمة بسرعة. تتجاوز درجة الحرارة الداخلية بسرعة الحدود الحرارية للعزل الأساسي، مما يؤدي إلى فشل اللف المبكر. يجب عليك تحديد قنوات تبريد متخصصة وهندسة موصلات مخصصة للبقاء على قيد الحياة في ظل هذه الحرارة التوافقية.
غالبًا ما تقوم المقومات الصناعية بتسريب كمية صغيرة من التيار المباشر إلى جانب التيار المتردد من الدائرة. نحن نسمي هذه الظاهرة تحيز التيار المستمر. يؤدي انحياز التيار المستمر إلى مغنطة غير متماثلة داخل قلب المحول. إنه يجبر النواة على التشبع مبكرًا خلال نصف دورة من شكل موجة التيار المتردد. التشبع الأساسي يزيد بشكل كبير من تيار المغنطة. كما أنه يولد ضوضاء صوتية عالية، واهتزازات عنيفة، وطفرات حرارية جامحة. يستخدم المحول المخصص لنظام المقوم تصميمات مشتركة أساسية متخصصة وكثافات تدفق أقل لامتصاص هذا التحيز للتيار المستمر بأمان دون تشبع.
تواجه عمليات التيار المستمر الثقيلة دوائر قصر متكررة. فكر في فرن القوس الكهربائي الذي يضرب شحنة ثقيلة. ترسل هذه الأحداث تيارات عابرة هائلة عبر النظام. تفتقر محولات التيار المتردد القياسية إلى الدعامات الميكانيكية الثقيلة اللازمة للبقاء على قيد الحياة من هذه الصدمات المتكررة. يمكن للقوى الكهرومغناطيسية المتولدة خلال هذه الفترة العابرة أن تمزق اللفات القياسية حرفيًا. تتميز وحدات المقوم بهياكل تثبيت معززة بشكل كبير وكتل لف مرتبطة بالإيبوكسي للحفاظ على السلامة الهيكلية أثناء ظروف الأعطال الشديدة.
يتطلب اختيار المعدات المناسبة نمذجة رياضية صارمة. لا يمكنك ببساطة إلقاء نظرة على تصنيف الميغاواط لحملك واختيار محول kVA مطابق. يجب عليك تقييم ملف تعريف الحمل والطيف التوافقي وهندسة اللف في وقت واحد.
تتضمن الخطوة الأولى تحديد دورة العمل التشغيلية الدقيقة. يجب أن تفرق بين الأحمال الأساسية المستمرة ومتطلبات التحميل الزائد العابر. على سبيل المثال، تستخدم أنظمة السكك الحديدية ذات الجر الثقيل فئات واجب محددة (الفئات الأولى والثانية والثالثة والرابعة). تحدد كل فئة المدة التي يجب أن تتحمل فيها المعدات الأحمال الزائدة الشديدة.
لحساب السعة المناسبة، اتبع هذا التسلسل:
تحديد الحمل الأساسي المستمر المطلق بالكيلووات الذي تتطلبه عملية التيار المستمر.
تحديد الحد الأقصى لنسبة التحميل الزائد ومدته بالضبط.
احسب كيلو فولت أمبير الأساسي اللازم لدعم سحب الطاقة هذا.
قم بتطبيق الطيف التوافقي المحسوب للعثور على المكافئ التوافقي المعدل kVA.
يمثل تصنيف kVA المكافئ هذا القدرة الحرارية الحقيقية التي يجب أن يمتلكها المحول الخاص بك.
يحدد عدد النبضات في طوبولوجيا المقوم مدى تعقيد لف المحول. تعمل تكوينات النبض الأعلى على تقليل التشوه التوافقي الإجمالي (THD) بشكل فعال على الشبكة الأساسية. ومع ذلك، فهي تتطلب ترتيبات ملفات ثانوية معقدة للغاية.
يتطلب النظام الأساسي المكون من 6 نبضات ملفًا أوليًا وثانويًا قياسيًا. يتطلب النظام ذو 12 نبضة ملفين ثانويين. يجب أن يتصل أحد الثانويين بتكوين wye، بينما يتصل الآخر بتكوين دلتا. يؤدي هذا إلى إنشاء تحول طور إلزامي بمقدار 30 درجة بين المخرجين. يلغي هذا التحول في الطور التوافقيات الأكثر ضررًا من الرتبة الخامسة والسابعة. تتطلب الترقية إلى أنظمة ذات 24 نبضة ملفات متعرجة معقدة لتحقيق تحولات طورية بمقدار 15 درجة. يجب عليك تحديد مجموعة المتجهات الصحيحة، مثل Dy11d0، لضمان محاذاة الطور بدقة.
الحرارة تدمر العزل. يعتمد الاختيار الصحيح لمحول المقوم بشكل كبير على التخفيض الحراري الدقيق. يستخدم المهندسون العامل K أو العامل التوافقي (HF) لتحديد تأثير التسخين الإضافي للتيارات التوافقية. يؤثر العامل K بشكل مباشر على مقدار حجم قدرة تبريد المحول.
يجب عليك اختيار أنظمة عزل قوية قادرة على تحمل درجات الحرارة المرتفعة هذه. تظل المواد العازلة من الفئة F (155 درجة مئوية) والفئة H (180 درجة مئوية) هي المعيار الصناعي لهذه البيئات عالية الضغط. لا تستخدم أبدًا مواد الفئة ب القياسية للتطبيقات الثقيلة غير الخطية.
تحدد المعاوقة كيفية استجابة المحول لتغيرات الحمل والدوائر القصيرة. يجب عليك الموازنة بين أولويتين متنافستين هنا. توفر المعاوقة المنخفضة تنظيمًا ممتازًا للجهد، مما يحافظ على استقرار خرج التيار المستمر. المعاوقة العالية تحد من تيارات الدائرة القصيرة المدمرة أثناء حدوث خطأ.
عند هندسة أنظمة متعددة النبضات، فإن الممانعة المتساوية بين جميع الملفات الثانوية أمر بالغ الأهمية. إذا كان لملف واي مقاومة مختلفة عن ملف دلتا، فإن المقومات لن تتقاسم التيار بالتساوي. يؤدي هذا الاختلال إلى ارتفاع درجة حرارة أحد الملفات بينما يظل الآخر غير مستغل بشكل كافٍ.
تفرض الصناعات المختلفة متطلبات مختلفة جذريًا على البنية التحتية للطاقة الخاصة بها. يجب عليك تصميم تصميم المحول ليناسب الحقائق المحددة للبيئة التشغيلية.
تعمل مرافق صهر الألومنيوم والتحليل الكهربائي للكلور 24 ساعة في اليوم، 365 يومًا في السنة. يرسمون تيارات مستمرة عالية جدًا. أي انقطاع يدمر الدفعة ويتلف معدات الإنتاج. معيار النجاح الأساسي هنا هو الموثوقية القصوى تحت الحمل المستمر الهائل.
تتطلب هذه العمليات أيضًا تنظيمًا دقيقًا للجهد بشكل لا يصدق مع تغير مقاومة الحمام الكيميائي. عادةً ما يقوم المهندسون بدمج مبدلات الحنفية للخدمة الشاقة (OLTC) مباشرة في المحول. يتيح ذلك للمشغلين ضبط الجهد بدقة دون إيقاف تشغيل مصدر الطاقة الصناعية DC.
تمثل محطات السكك الحديدية الفرعية تحديًا مختلفًا تمامًا. تسحب القطارات كميات هائلة من التيار أثناء تسارعها. ثم يتراجعون فجأة أو يضغطون على المكابح، مما يؤدي إلى انخفاض الحمل إلى الصفر تقريبًا. يؤدي هذا إلى إنشاء ملفات تعريف تحميل ديناميكية وغير منتظمة للغاية.
تواجه المحولات في هذه التطبيقات أحمالًا زائدة متكررة وشديدة. كما أنها تتحمل الصدمات الميكانيكية العالية الناجمة عن التقلبات الحالية السريعة. ويتطلب النجاح تقوية هيكلية ثقيلة وإدارة حرارية متقدمة لتبديد الارتفاعات المفاجئة في الحرارة قبل وصول القطار التالي.
تعتمد ناقلات التعدين الكبيرة والمضخات الصناعية الثقيلة على محركات ضخمة متغيرة السرعة. غالبًا ما تعمل هذه المرافق في أماكن محدودة أو في أعماق الأرض. تصبح البصمة المدمجة عائقًا رئيسيًا للتصميم. يقوم المهندسون في كثير من الأحيان بنشر تصميمات متعددة اللفات ذات 18 نبضة أو 24 نبضة لمحركات VSD هذه. تعمل هذه الإعدادات عالية النبض على إلغاء التوافقيات بطبيعتها. يتيح ذلك لمشغلي التعدين تلبية الحدود التوافقية للشبكة الصارمة وفقًا لمعايير IEEE 519 دون الحاجة إلى تركيب مجموعات مرشحات توافقية خارجية ضخمة.
يحدد تبديد الحرارة بشكل فعال عمر المعدات الخاصة بك. يجب عليك مطابقة تكنولوجيا التبريد مع البيئة المادية والبنية التحتية المتاحة للمنشأة.
يجب عليك تقييم بيئة التثبيت بعناية قبل اختيار التقنية الأساسية.
توفر محولات الراتنج المصبوب من النوع الجاف أمانًا استثنائيًا. لا يستخدمون أي سوائل قابلة للاشتعال. وهذا يجعلها مثالية للتركيبات الداخلية، وخزائن VSD الضيقة، والمناطق المحظورة للحريق. ومع ذلك، إذا قمت بتثبيتها في بيئات التعدين المتربة، فيجب عليك تحديد حاويات قوية ذات تصنيف IP لمنع الغبار الموصل من سد الملفات المكشوفة.

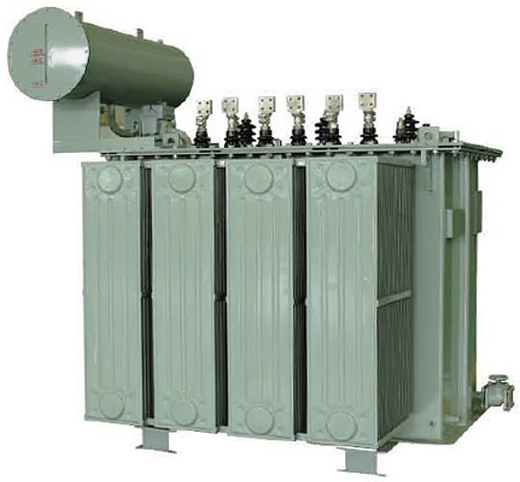

تظل المحولات المملوءة بالسوائل إلزامية لتطبيقات كيلو فولت أمبير العالية جدًا، مثل عمليات الصهر الكبيرة. توفر السوائل مثل الزيوت المعدنية أو السيليكون أو الاسترات الاصطناعية تبديدًا حراريًا فائقًا. يمكنها استيعاب الأحمال المستمرة الشديدة بشكل أفضل بكثير من الوحدات من النوع الجاف. عادة ما يجلسون في الهواء الطلق بسبب متطلبات المساحة والسلامة من الحرائق.
طريقة التبريد | وصف | أفضل سيناريو التطبيق | متطلبات الصيانة |
|---|---|---|---|
أونان (زيت طبيعي هواء طبيعي) | يعتمد على الحمل الحراري الطبيعي للنفط والهواء المحيط. | المنشآت الخارجية القياسية ذات الأحمال المستمرة المعتدلة. | قليل. لا توجد أجزاء متحركة. |
ONAF (قوة الهواء الطبيعي بالنفط) | يستخدم مراوح التبريد لدفع الهواء عبر المشعات. | الأنظمة التي تتطلب قدرة تحميل قصوى إضافية خلال أشهر الصيف. | معتدل. تتطلب محركات المروحة الفحص. |
OFWF (إجبار النفط على الماء) | يستخدم مضخات لتحريك الزيت من خلال مبادل حراري للمياه مخصص. | مرافق صهر داخلية محصورة مزودة بحلقات مياه مبردة عالية السعة. | عالي. يتطلب إدارة جودة المياه وصيانة المضخة. |
يجب أن تخطط بعناية لكيفية اتصال المحول بخزانة المقوم. تنقل قضبان التوصيل النحاسية الثقيلة آلاف الأمبيرات. لا يمكن لهذه القضبان أن تنحني بسهولة حول العوائق. يجب عليك تحديد مواقع الإنهاء الدقيقة أثناء مرحلة التصميم. تحديد ما إذا كانت المعدات تتطلب نهايات علوية أو سفلية أو جانبية. تعمل المحاذاة المثالية لقضيب التوصيل بين المحول وخزانة المقوم على تقليل المقاومة وتقليل وقت التثبيت ومنع الضغط الميكانيكي على نقاط الاتصال.
يعد التحقق من الأداء قبل شحن المعدات هو الطريقة الوحيدة لضمان الموثوقية الميدانية. لا تقبل أبدًا تقارير اختبار محولات التيار المتردد القياسية لتطبيقات التيار المستمر الثقيلة.
يجب عليك التحقق من الالتزام الصارم بالمعايير الدولية. في أمريكا الشمالية، يحدد IEEE C57.18.10 الممارسات الدقيقة لمحولات مقوم الطاقة لأشباه الموصلات. على المستوى العالمي، تحكم IEC 61378-1 هذه التصاميم. تملي هذه المعايير هوامش أمان محددة وارتفاعات مقبولة في درجات الحرارة وتقنيات البناء الإلزامية. ويضمن تطبيق هذه المعايير أن تفهم الشركة المصنعة الطبيعة الشديدة للأحمال غير الخطية.
لن تكشف الاختبارات الروتينية القياسية عن نقاط الضعف التوافقية. يجب عليك المطالبة ببروتوكولات اختبار متخصصة أثناء اختبار قبول المصنع.
اختبارات ارتفاع درجة الحرارة التوافقية: يجب على الشركة المصنعة محاكاة طيف التيار التوافقي الفعلي. يجب عليهم إثبات بقاء المحول ضمن فئة درجة الحرارة الخاصة به أثناء معالجة الأحمال غير الخطية المحاكاة.
التحقق من مقاومة الدائرة القصيرة: يجب أن يُثبت التصميم رياضيًا أو ماديًا أنه يمكنه تحمل أقصى تيارات الأعطال دون تشوه ميكانيكي.
اختبارات الجهد التطبيقية والمستحثة: تدفع هذه الاختبارات نظام العزل إلى ما هو أبعد من الحدود الطبيعية. إنهم يتحققون من أن قوة العزل الكهربائي يمكنها التعامل مع طفرات الجهد العابرة الناتجة عن إجراءات تبديل المقوم.
يتطلب اختيار محول مقوم جهدًا أكبر بكثير من تغيير حجم معدات التوزيع القياسية. يجب عليك تجاوز تقييمات kVA الأساسية وإجراء تحليل عميق للملف التوافقي لعمليتك. إن فهم دورات العمل المحددة وعدد نبضات المقوم سوف يحدد البنية الداخلية للمحول. إن تجاهل هذه العوامل يضمن التدهور الحراري المبكر والفشل التشغيلي.
لضمان النجاح، قم بوضع اللمسات الأخيرة على طوبولوجيا المقوم والطيف التوافقي الخاص بك أولاً. لا تخمن هذه المعلمات. بمجرد تحديد الحمل، تعامل مباشرة مع الشركة المصنعة للمحولات المتخصصة. قم بتزويدهم بملف تعريف الحمل الكامل، والقيود البيئية، ومواصفات دورة العمل. يضمن هذا النهج الهندسي الاستباقي الموثوقية على المدى الطويل ويحمي عملياتك الصناعية المهمة.
ج: يعتمد التخفيض على حساب العامل K في الولايات المتحدة، أو العامل K في أوروبا. تقوم هذه الصيغة الرياضية بوزن التيارات التوافقية بناءً على تردداتها المحددة. إنه يحدد الكمية الدقيقة للحرارة الإضافية الناتجة عن خسائر التيار الدوامي. يمكنك بعد ذلك استخدام هذا العامل لتكبير حجم السعة الحرارية للمحول بشكل صحيح.
ج: تستخدم محولات المعدل موصلات أثقل من النحاس أو الألومنيوم. وهي تتميز بهندسة ملفات متخصصة متغيرة الطور ودعامات أساسية معززة بشكل كبير. تسمح لهم هذه الترقيات بالتعامل بأمان مع توافقيات التيار المستمر القاسية، وتحيز جهد التيار المستمر، والأحمال الزائدة العابرة ذات التيار العالي المتكررة دون ارتفاع درجة الحرارة أو الانهيار فعليًا.
ج: تعمل أعداد النبضات الأعلى على إلغاء التوافقيات ذات الترتيب الأدنى عند مستوى الملف مباشرة. على سبيل المثال، يقوم نظام ذو 12 نبضة بإزالة التوافقيات الخامسة والسابعة المدمرة. وهذا يمنع التلوث التوافقي الخطير من الوصول إلى الشبكة الرئيسية، ويلبي قواعد الامتثال الصارمة لـ IEEE 519، ويزيل الحاجة إلى مرشحات توافقية خارجية كبيرة ومكلفة.
ج: نعم. عادةً ما يقوم المصنعون بتثبيت درع إلكتروستاتيكي بين اللفات الأولية والثانوية. يعمل هذا الدرع المؤرض على تخفيف ضوضاء الوضع الشائع عالية التردد بشكل كبير. كما أنه يمنع ارتفاع الجهد العابر الخطير الناتج عن التبديل السريع لثنائيات المقوم أو الثايرستور، مما يؤدي بنجاح إلى حماية الشبكة الكهربائية الأولية.
