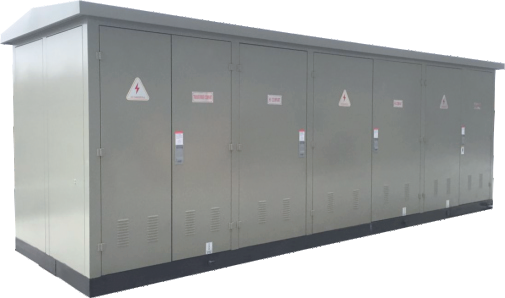

تتطلب التطويرات السكنية حلول توزيع الطاقة التي توازن بين الأحمال الكهربائية العالية والحدود المكانية الصارمة. غالبًا ما تفشل المحطات الفرعية التقليدية المبنية مدنيًا في تلبية القيود البيئية الحديثة. ونتيجة لذلك، يتجه المطورون والمهندسون الكهربائيون نحو محطة المحولات الفرعية الجاهزة . يقلل هذا الانتقال من العمل المكثف في الموقع، ويقلل من البصمة الإجمالية، ويسرع الجداول الزمنية لتشغيل المشروع بشكل كبير.
يتطلب تحديد هذا الجهاز تجاوز حسابات الحمل الكهربائي الأساسية. يجب عليك تقييم متانة العلبة والأداء الصوتي والامتثال بعناية جنبًا إلى جنب مع لوائح الشبكة المحلية. سيساعدك هذا الدليل على التنقل بين المعلمات الفنية الهامة بسلاسة. سنوضح لك كيفية تقييم أنواع مختلفة من المحطات الفرعية لتناسب ملفات تعريف الأحياء المحددة. سوف تتعلم خطوات عملية للتخفيف من المخاطر وضمان الاندماج الآمن في المجتمعات السكنية الحديثة.
المساحة والسرعة: تعمل محطة المحولات الفرعية المدمجة على تقليل الجداول الزمنية للتركيب بنسبة تصل إلى 50% مقارنة بالبدائل التقليدية المبنية مدنيًا.
تصنيف التصميم: الاختيار بين الأنماط الأوروبية (الكشك) والأمريكية (المثبتة على الوسادة) يحدد بصمتك، والوصول إلى الصيانة، والتكامل الجمالي.
المواصفات الهامة: تتطلب المواصفات الدقيقة موازنة تقييمات KVA مع الإدارة الحرارية والحدود الصوتية للمناطق السكنية عالية الكثافة.
الامتثال والمخاطر: الالتزام الصارم بمعايير IEC/IEEE، إلى جانب قوانين مكافحة الحرائق والبيئة المحلية، أمر غير قابل للتفاوض بالنسبة لعمليات النشر السكنية.
يفرض التخطيط السكني الحديث قيودًا مكانية شديدة على البنية التحتية للمرافق. العقارات ذات قيمة عالية. لا يمكن للمطورين التضحية بسهولة بقطع الأراضي الكبيرة من أجل المعدات الكهربائية المترامية الأطراف. تحل محطة المحولات الفرعية المدمجة هذه المعضلة بشكل مباشر. تتطلب هذه الوحدات الجاهزة جزءًا صغيرًا من العقارات التي تتطلبها الهياكل التقليدية المبنية من الطوب وقذائف الهاون. يمكنك دمجها بسهولة في حقوق الارتفاق الضيقة أو زوايا الحديقة أو الأقبية تحت الأرض.
وتمثل سرعة النشر ميزة هائلة أخرى. البناء التقليدي يحدث بالتتابع. تقوم ببناء الأساس، وتركيب الجدران، وتركيب المفاتيح الكهربائية، ثم توصيل النظام. تسمح الحلول الجاهزة بسير عمل متوازي. يقوم المقاولون المدنيون بإعداد أساس الموقع. وفي الوقت نفسه، تقوم الشركة المصنعة بتجميع المكونات الداخلية في بيئة مصنع خاضعة للرقابة. بمجرد شفاء الأساس، تصل الوحدة إلى الموقع جاهزة للاتصال الفوري.
يؤدي التوحيد القياسي إلى تقليل مخاطر المشروع. توفر بيئات المصنع مراقبة فائقة للجودة. يقوم المصنعون بإجراء اختبار قبول المصنع الشامل (FAT) قبل التسليم. يلغي هذا الاختبار متغيرات التشغيل في الموقع. ستواجه تأخيرات أقل، وتقلل من الأخطاء البشرية، وتضمن أداءً كهربائيًا ثابتًا من اليوم الأول.
ضع في اعتبارك فوائد النشر الأساسية هذه:
تعظيم الأراضي الصالحة للاستخدام لتقسيم المناطق السكنية.
القضاء على تأخيرات البناء المتعلقة بالطقس.
الالتزام المؤكد بضوابط الجودة الصارمة على مستوى المصنع.
تبسيط عمليات الموافقة على المرافق من خلال التصاميم الموحدة.
يصنف المهندسون عمومًا هذه الوحدات إلى نمطين معماريين مهيمنين. يحدد اختيارك البصمة المادية وهوامش السلامة التشغيلية والتأثير البصري.

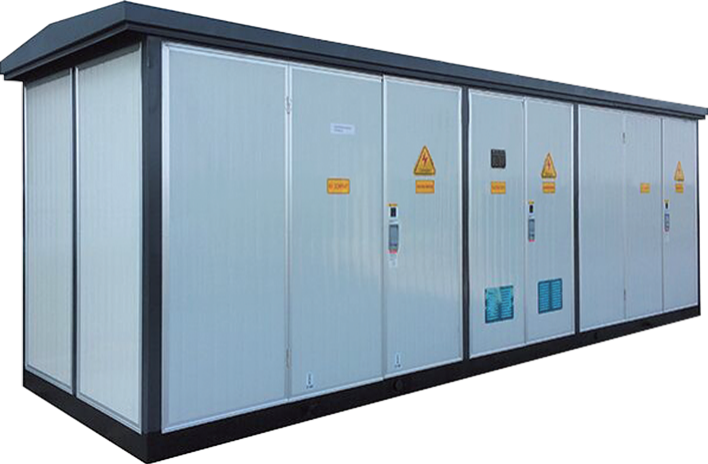

تتميز الأكشاك ذات الطراز الأوروبي بمقصورات داخلية منفصلة تمامًا. وهي تضم المفاتيح الكهربائية ذات الجهد المتوسط (MV)، ولوحات الجهد المنخفض (LV)، والمحولات في أقسام مميزة ومعزولة. يمكن لموظفي الصيانة الوصول إلى حجرة واحدة بأمان مع إبقاء الأجزاء الأخرى مغلقة.
هذه الوحدات هي الأفضل للمشاريع السكنية الحضرية ذات الكثافة السكانية العالية. أنها توفر حواجز السلامة البدنية العالية. يمنع النهج المجزأ الوصول غير المصرح به إلى المكونات الحية بالكامل. ومع ذلك، فإنها تقدم بعض المقايضات. إنها تمتلك مساحة أكبر قليلاً من البدائل المثبتة على الوسادة. يتطلب التصميم الكامل للعلبة أيضًا إدارة حرارية دقيقة. يجب عليك التأكد من حجم فتحات التهوية المناسب لمنع ارتفاع درجة حرارة المحولات أثناء ذروة الأحمال الصيفية.
تستخدم الوحدات ذات الطراز الأمريكي فلسفة التصميم المتكاملة. يتشارك المحول والمفاتيح الكهربائية الضرورية في غلاف واحد قوي. هذا التصميم يقلل الأبعاد الخارجية بشكل كبير.
تعتبر النماذج المثبتة على الوسادة مثالية للمناطق السكنية في الضواحي. تمتزج جمالياتها البسيطة بسهولة خلف المناظر الطبيعية أو السياج الزخرفي. تتضمن المفاضلة الأساسية سلامة الصيانة. يؤدي فتح العلبة الرئيسية إلى كشف عدة مكونات في وقت واحد. يجب أن تحدد المرافق مناطق تطهير محددة حول الوحدة للوصول التشغيلي الآمن.
مقارنة أنواع المحطات الفرعية
ميزة | النمط الأوروبي (كشك) | النمط الأمريكي (مثبت على الوسادة) |
|---|---|---|
التخطيط الداخلي | مقصورات منفصلة | السكن المشترك المتكامل |
حجم البصمة | متوسطة إلى كبيرة | مضغوط للغاية |
الإعداد المثالي | أحياء حضرية كثيفة | المساحات المفتوحة في الضواحي |
الوصول إلى الصيانة | معزولة ومراقبة للغاية | يتطلب مناطق إزالة أوسع |
يتطلب تحديد الأجهزة الداخلية اهتمامًا شديدًا بمتطلبات الطاقة المحلية والظروف البيئية.
يجب عليك تحديد تصنيف kVA الدقيق بناءً على التنبؤ الدقيق للأحمال السكنية. تبدو الأحمال السكنية الحديثة مختلفة إلى حد كبير عما كانت عليه قبل عقد من الزمن. تعمل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) عالية السعة والبنية التحتية السريعة لشحن السيارات الكهربائية على خلق زيادات كبيرة في الطلب في أوقات الذروة. قم بتحليل هذه الأحمال المتزامنة بعناية. ومع ذلك، تجنب الإفراط في الحجم الزائد. تعمل الوحدات كبيرة الحجم بشكل غير فعال عند الأحمال المنخفضة، مما يؤدي إلى خسائر غير مقبولة في حالة عدم التحميل.
حدد متطلبات الجهد المنخفض الواردة والصادرة بما يتوافق تمامًا مع معايير شبكة المرافق المحلية. بالنسبة لمعظم شبكات التوزيع السكنية، تظل مجموعة المتجهات Dyn11 هي الاختيار القياسي. إنه يوازن بشكل فعال بين الأحمال السكنية غير المتساوية أحادية الطور عبر الشبكة ثلاثية الطور. كما أنه يعزل التوافقيات الثلاثية الضارة الناتجة عن الأجهزة الإلكترونية المنزلية الحديثة.
قم بتقييم مواد العلبة الخاصة بك بناءً على بيئة التثبيت المحددة. تستخدم المشاريع الداخلية القياسية عادةً الفولاذ المجلفن المعالج بطبقة مسحوق مقاومة للتآكل. إذا كان موقعك يقع بالقرب من المناطق الساحلية، فقم بترقية المواصفات. الهواء المحمل بالملح يفسد الفولاذ بسرعة. حدد الألومنيوم البحري أو البلاستيك المقوى بالألياف الزجاجية بدلاً من ذلك.
تتطلب حماية الدخول توازنًا دقيقًا. يجب عليك تحديد تصنيفات IP الصحيحة (على سبيل المثال، IP54 أو IP55) لحماية مجموعة المفاتيح الكهربائية ذات الجهد المتوسط/المنخفض الحساسة من الغبار والأمطار الغزيرة. ومع ذلك، تحتاج حجرة المحولات إلى تدفق هواء مناسب. يؤدي الإفراط في إغلاق العلبة إلى اختناق تهوية المحولات، مما يؤدي إلى ارتفاع درجة الحرارة بشكل كارثي. افصل مناطق IP داخليًا إذا لزم الأمر.
إن تفصيل نوع الداخلي المحول السكني يحدد ملف تعريف مخاطر الحريق لديك. توفر المحولات المغمورة بالزيت كفاءة تبريد ممتازة ومتانة خارجية. إنهم يتعاملون مع الصدمات الحرارية بشكل جيد للغاية. وعلى العكس من ذلك، فإن المحولات من النوع الجاف المصنوعة من الراتنج المصبوب تقضي على مخاطر تسرب الزيت تمامًا. وهي ذاتية الإطفاء بطبيعتها. يتم تحديد الوحدات من النوع الجاف عند وضع المعدات داخل الأقبية السكنية أو بجوار المباني الصالحة للسكن مباشرة.
يعتمد قبول المجتمع بشكل كبير على مدى جودة إدارة وحدتك المحددة لعوامل الإزعاج ومخاطر السلامة.
تولد همهمة المحولات شكاوى مستمرة من الضوضاء في الأحياء الهادئة. يجب عليك تحديد الحد الأقصى المسموح به للديسيبل (dB) أثناء عملية الشراء. مطالبة الشركة المصنعة بتثبيت منصات تخفيف الاهتزاز عالية الكثافة أسفل قلب المحول. بالإضافة إلى ذلك، اشتراط فتحات عازلة للصوت على العلبة. تسمح هذه الفتحات المخصصة للهواء البارد بالتدفق بحرية مع احتجاز الموجات الصوتية منخفضة التردد داخل الهيكل.
إذا قمت بتحديد وحدات مملوءة بالنفط، فإن حماية البيئة غير قابلة للتفاوض. النص على إدراج أحواض تجميع النفط المتكاملة، والمعروفة باسم Bunding. تلتقط هذه الميزة التسريبات العرضية على الفور، مما يمنع تلوث التربة أو المياه الجوفية بشكل كارثي. علاوة على ذلك، قم بتقييم خيارات مجموعة المفاتيح الكهربائية ذات الجهد المتوسط الخالية من SF6. تهدف اللوائح البيئية الناشئة عالميًا إلى التخلص التدريجي من غاز SF6 نظرًا لإمكاناته الهائلة في مجال الاحتباس الحراري. يؤدي استخدام الهواء الجاف أو المفاتيح الكهربائية العازلة الصلبة إلى إثبات التثبيت في المستقبل.
تقع المحطات الفرعية السكنية بالقرب من حركة المشاة ولعب الأطفال. الأمن الجسدي يتطلب اهتماما صارما. حدد آليات قفل مقاومة للعبث على جميع أبواب الوصول. اطلب تصميمًا يفتقر إلى المثبتات الخارجية المكشوفة، مما يمنع التفكيك غير المصرح به من قبل المخربين. أخيرًا، ضعي طلاءات مسحوقية مضادة للكتابة على الجدران. تضمن هذه المواصفات البسيطة أن تتمكن البلديات من تنظيف الوحدات المخربة بسهولة، ودمجها بأمان في بيئة المجتمع.
حتى أفضل المواصفات تفشل إذا كان تنفيذ الموقع واختيار البائع يفتقر إلى الدقة.
إن تفصيل متطلبات الهندسة المدنية بدقة يضمن تسليم المعدات بسلاسة. يجب إكمال الأساس المادي قبل وقت طويل من وصول الوحدة. تحديد أبعاد القاعدة الخرسانية الدقيقة بناءً على رسومات الشركة المصنعة. تأكد من قيام المقاولين المدنيين بإكمال جميع خنادق الكابلات اللازمة بدقة. يجب تركيب شبكات التأريض واختبارها والتحقق منها لتلبية الحدود المحتملة للخطوة واللمس قبل أن يهبط العلبة على اللوحة.
يتطلب شراء المعدات الكهربائية الثقيلة فحص الشركات المصنعة بدقة. لا تعتمد فقط على الكتيبات التسويقية. قائمة مختصرة من الشركات المصنعة بناءً على شهادات اختبار النوع التي يمكن التحقق منها من مختبرات مستقلة. الإصرار على الوثائق التي تثبت الامتثال للمواصفة IEC 62271-202 أو معايير IEEE المماثلة. تتحقق هذه الاختبارات من قدرة العلبة على تحمل الأقواس الكهربائية الداخلية بأمان دون تعريض المشاة القريبين للخطر.
المطالبة بإجراءات اختبار قبول المصنع (FAT) الشفافة. أنت بحاجة إلى وثائق واضحة توضح اجتياز الوحدة للاختبارات الجدلية والفحوصات الوظيفية قبل الشحن. وأخيرًا، قم بتقييم شبكات دعم ما بعد البيع المحلية الخاصة بهم. تتطلب الأصول التي تبلغ مدتها 30 عامًا وصولاً موثوقًا إلى قطع الغيار وفنيي الخدمة الإقليميين.
يعد تحديد محطة فرعية مسبقة الصنع عملية معقدة. يجب عليك الموازنة بين متطلبات الأحمال الكهربائية القوية والقيود المكانية والبيئية والمدنية الضيقة. من خلال فهم النماذج الإقليمية، وحدود المواد، ومعايير السلامة، يمكنك شراء وحدة تمتزج بسلاسة مع أي خلفية سكنية.
الخطوات التالية:
قم بوضع اللمسات النهائية على ملفات تعريف التحميل الشاملة الخاصة بك، مع مراعاة الزيادات المستقبلية في شحن السيارات الكهربائية.
قم بإجراء تدقيق شامل لقيود الموقع مع التركيز على الحدود الصوتية وحدود البصمة المادية.
حدد تقييمات IP الخاصة بالحاوية المطلوبة ومتطلبات المواد البيئية المحلية.
اطلب رسومات الترتيب العام التفصيلية (GA) من الشركات المصنعة المدرجة في القائمة المختصرة للحصول على الموافقة الأولية للمرافق.
ج: عادة من 25 إلى 30 سنة. يعتمد هذا العمر بشكل كبير على الصيانة الروتينية للمرفق، وتنظيم درجة الحرارة الداخلية المتسقة، والعوامل البيئية المحلية مثل الملوحة الساحلية أو الرطوبة الشديدة.
ج: توفر الطرازات من النوع الجاف أمانًا فائقًا ضد الحرائق ولا تشكل أي خطر للتسرب، مما يجعلها مثالية للأماكن الداخلية أو الضيقة للغاية. عادةً ما تكون الوحدات المغمورة بالزيت أكثر فعالية من حيث التكلفة وأكثر ملاءمة للمنشآت الخارجية المعرضة للمناخ.
ج: يجب عليك أن تطلب شهادة IEC 62271-202 لتجميع المحطات الفرعية الجاهزة بالكامل. بالإضافة إلى ذلك، تأكد من استيفاء معايير IEC أو IEEE المحددة للوحات المفاتيح الكهربائية الداخلية والمحول نفسه.
ج: يواجه المصنعون هذه التحديات من خلال تقييمات IP المحسنة، والسخانات الداخلية المضادة للتكثيف، والمعالجات السطحية المتخصصة. تعمل هذه الترقيات على حماية النظام في البيئات ذات الرطوبة العالية أو الساحلية أو شديدة الحرارة.
