المحولات المثبتة على الوسادة مقابل المحطات الفرعية المدمجة: أيهما يناسب مشروعك؟

غالبًا ما يواجه مهندسو الكهرباء ومديرو المرافق والمطورون معضلة حرجة. يجب عليك الانتهاء من أنظمة توزيع الطاقة الخارجية بعناية. إن اختيار المعدات المناسبة يملي نجاح المشروع على المدى الطويل. يعمل كلا الحلين الأساسيين على خفض الجهد بشكل فعال لاستهلاك المستخدم النهائي. ومع ذلك، فإنها تختلف بشكل أساسي في مستويات التكامل، والبصمات المادية، وقدرات الحماية الداخلية. يؤدي اتخاذ الاختيار الخاطئ بسهولة إلى مشكلات صارمة تتعلق بالامتثال للبصمة. ويمكن أن يؤدي أيضًا إلى تعريض سلامة الموقع للخطر أو اختناقات تشغيلية شديدة. لقد صممنا هذه المقارنة الموضوعية التي تركز على الهندسة لتبسيط قرارك. هدفنا هو مساعدة المحددين على مواءمة قدرات المعدات بسلاسة. نحن نطابق هذه الإمكانات مع متطلبات تحميل المشروع المحددة وحقائق الموقع. سوف تفهم بالضبط أي بنية تناسب بيئتك الفريدة. سنستكشف البنى الأساسية وحدود التحميل ومتطلبات التثبيت الفعلي. وهذا يضمن أن التصميم النهائي الخاص بك يلبي جميع معايير المرافق بشكل مثالي.

الوجبات السريعة الرئيسية

• التكامل: المحول المثبت على الوسادة هو في المقام الأول وحدة تنحي مستقلة، في حين تقوم محطة فرعية مدمجة بدمج المحول ومجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​(MV) وتوزيع الجهد المنخفض (LV) في مبيت هندسي واحد.

• التكلفة مقابل القدرة: توفر الوحدات المثبتة على الوسادة نفقات رأسمالية أولية أقل ومساحة أصغر للأحمال القياسية. توفر المحطات الفرعية المدمجة الحماية المتقدمة والتبديل والقياس للمواقع المعقدة أو ذات السعة العالية (على سبيل المثال، التي تقترب من 5 ميجا فولت أمبير).

• الامتثال: غالبًا ما يحدد التخطيط الحضري، ولوائح المرافق المحلية، وتصاريح سلامة الموقع الاختيار النهائي بغض النظر عن الميزانية الأساسية.

تحديد البنى الأساسية

المحول المثبت على الوسادة

يمكنك تعريف هذه الوحدة كعقدة توزيع خارجية محلية. إنه موجود داخل خزانة معدنية مؤرضة مقاومة للعبث. يتفوق المحول المثبت على الوسادة في التطبيقات المستقلة. عادةً ما تستخدمه لخفض جهد المنفعة مباشرةً. يخدم المباني التجارية الفردية أو التقسيمات السكنية أو المباني الصناعية المحلية.

تبقى المكونات الأساسية واضحة. سوف تجد مجموعة أساسية وملف بالداخل. عادةً ما يغمر الزيت المعدني أو السائل العازل الطبيعي هذه الأجزاء النشطة. يتضمن التصميم الصمامات الأولية الأساسية، مثل الصمامات على شكل حربة. كما أنه يتميز بالوصلات الثانوية الأساسية. لا تحتوي على ألواح تكسير واسعة النطاق أو بنية تحتية متقدمة للقياس. يجب عليك إيواء تلك المكونات الثانوية في مكان آخر. في كثير من الأحيان، يتم وضعها داخل الغرفة الكهربائية بالمبنى الرئيسي.

أفضل الممارسات: تحقق دائمًا من معايير شركة المرافق الخاصة بك بشأن الإنشاءات ذات الواجهة الميتة. تخفي التصميمات ذات الواجهة الميتة جميع الأجزاء الأساسية النشطة خلف الموصلات المعزولة. وهذا يوفر طبقة حاسمة من سلامة المشغل.

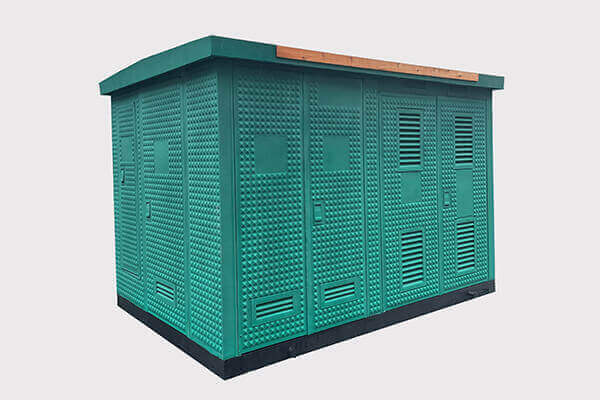

المحطة الفرعية المدمجة (المحطة الفرعية الموحدة)

تمثل المحطة الفرعية المدمجة حلاً متكاملاً ومجمعًا في المصنع. وهي تتألف من ثلاث مقصورات داخلية متميزة. أولاً، يضم مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​(MV). ثانيا، أنه يحتوي على المحول الرئيسي. يمكن أن يكون هذا المحول مملوءًا بالزيت أو وحدة من النوع الجاف. وأخيرًا، فهي تشتمل على لوحة مفاتيح أو لوحة توزيع ذات جهد منخفض.

تعمل هذه الوحدة كعقدة تحكم محلية للغاية. فهو يعزل العيوب بسلاسة. ويوفر قدرات التبديل المتقدمة. يمكنك دمج القياس الرقمي مباشرة في العلبة. الميزة الأساسية هي التوحيد. أنت تلغي الحاجة إلى حاويات MV منفصلة. يمكنك أيضًا إزالة الحاجة إلى لوحات توزيع الجهد المنخفض في الهواء الطلق. يقوم المصنع بتصميم كل شيء للعمل معًا. ويضمن هذا تصنيفات تحمل الدائرة القصيرة التي تم اختبارها عبر المجموعة بأكملها.

عتبات السعة وقابلية التوسع للأحمال

تعد مطابقة المعدات مع متطلبات الطاقة الفعلية أمرًا بالغ الأهمية. يجب عليك أيضًا مراعاة قابلية التوسع في التحميل المستقبلي. كل منشأة تتطلب نهجا مخصصا. الهندسة غير المتقنة تقيد نموك التشغيلي. الإفراط في الهندسة يربط رأس المال الثمين دون داع.

تناسب الحدود القياسية المثبتة على الوسادة الأحمال المباشرة بشكل مثالي. يقوم المصنعون ببناء وحدات فردية عالية السعة. ومع ذلك، فإن دفع قاعدة تثبيت واحدة نحو عتبة 5 ميجا فولت أمبير يؤدي إلى مضاعفات خطيرة. يجب عليك إدارة حزم الكابلات الثانوية الضخمة. تتصاعد التقييمات الحالية للخطأ المتماثل بسرعة. تصبح الإدارة الحرارية معقدة للغاية. غالبًا ما يتطلب دفع التيارات الشديدة من خلال محول توزيع خارجي مستقل تغذية ثانوية متوازية. يعد إنهاء العديد من الكابلات ذات القياس الثقيل في خزانة قياسية أمرًا صعبًا للغاية.

توفر الحلول المتكاملة مزايا مميزة للسعات الثقيلة. إنها تناسب الأحمال الصناعية الثقيلة، والمرافق متعددة المستأجرين، وشبكات الطاقة المتجددة. تسمح مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​المدمجة بمعالجة أكثر أمانًا لتيارات الأعطال العالية. يمكنك استخدام الوحدة الرئيسية الحلقية (RMU) للتبديل الأساسي. على الجانب الثانوي، يصبح تقسيم الحمل سهلاً. تحتوي حجرة الجهد المنخفض الداخلية على العديد من قواطع الدائرة الصادرة. يمكنك توزيع الطاقة مباشرة على أجنحة المنشأة المختلفة. يمكنك تجنب توجيه قنوات الحافلات الضخمة والمفردة إلى المبنى الخاص بك. يعمل قسم الطاقة المعياري هذا على تحسين موثوقية النظام بشكل عام.

خطأ شائع: الفشل في حساب أحمال شحن السيارة الكهربائية المستقبلية. اترك دائمًا مساحة تخزين مؤقتة تبلغ 20-30% على عقد التوزيع الخاصة بك. تؤدي إضافة وحدة جديدة تمامًا لاحقًا إلى تعطيل عمليات الموقع بشكل كبير.

معوقات البصمة والتركيب والأعمال المدنية

يلعب تقييم المساحة دورًا كبيرًا في اختيار المعدات. النكسات الحضرية وقواعد المناظر الطبيعية المنفصلة تحكم بشكل صارم المنشآت الخارجية. يجب عليك تحليل بصمتك المادية المتاحة بعناية.

عادةً ما تكون الوحدات القياسية المثبتة على الوسادة أكثر إحكاما. إنهم يتباهون بالحد الأدنى من المظهر الجسدي. يختبئون بسهولة خلف شاشات المناظر الطبيعية القياسية. إنها تتلاءم بشكل مريح مع النكسات الحضرية الضيقة. حجمها الأصغر يجعلها غير مزعجة بصريًا.

تختلف حقائق التثبيت بشكل حاد بين التقنيتين. تتطلب الوحدة القياسية وسادة خرسانية بسيطة نسبيًا. أنت بحاجة إلى حفر الخنادق الأساسية للتغذية الأولية والثانوية تحت الأرض. يجب عليك الالتزام الصارم بنصف قطر التخليص. تفرض قوانين مكافحة الحرائق مسافات محددة من أبواب المبنى والنوافذ ومآخذ التهوية.

تتطلب المحطات الفرعية المتكاملة أساسًا أكبر بكثير. غالبًا ما يتم تعزيز الوسادة الخرسانية بشكل كبير. يجب أن يدعم الوزن المشترك لثلاث حجرات مختلفة. ومع ذلك، يجب عليك عرض هذا بشكل كلي. يعمل التبديل المدمج بين الجهد المتوسط ​​والمنخفض على التخلص من الغرف الكهربائية المنفصلة في الداخل. كما أنه يلغي الحاجة إلى منصات المفاتيح الكهربائية الثانوية في الهواء الطلق. غالبًا ما يؤدي هذا الدمج إلى توفير المساحة الإجمالية للموقع. يمكنك استعادة لقطات مربعة داخلية متميزة للعمليات التجارية الأساسية.

توجد مخاطر التنفيذ لكلا النظامين. يجب عليك حساب وصول المركبات المرافق المحلية. تحتاج شاحنات الرافعة إلى نصف قطر دوران واضح لعمليات الاستبدال المستقبلية. يجب عليك أيضًا التنقل بين لوائح احتواء الانسكاب النفطي. قد تتطلب القوانين المحلية حفر احتجاز متخصصة أسفل الأساس الخرساني.

الجدول 1: المقارنة المادية والتركيب

السلامة والأمن والامتثال البيئي

يمنع أمان العلبة الوصول العام غير المصرح به. يتميز كلا الحلين بتصميمات خارجية مقاومة للتلاعب. يستخدمون الفولاذ الثقيل. تتميز بمفصلات مخفية وآليات قفل ذات رأس خماسي. إنها تحمي الجمهور من الجهد المميت بشكل فعال.

توفر الحلول المتكاملة مقصورات معزولة بشكل فريد. يعمل هذا التقسيم على تحسين سلامة المشغل بشكل كبير. يمكن لموظفي الصيانة فتح لوحة LV والوصول إليها بأمان. تظل منفصلة تمامًا عن قسم MV. إنهم لا يعرضون أنفسهم أبدًا بشكل مباشر لخزان المحولات الرئيسي. يعمل هذا العزل على تبسيط مهام الصيانة الروتينية. فهو يقلل من مستويات معدات الحماية الشخصية (PPE) المطلوبة لإعادة ضبط قاطع الجهد المنخفض بشكل بسيط.

• احتواء قوس الفلاش: توفر العلب المدمجة عادةً تخفيفًا فائقًا للأخطاء الداخلية. تقوم الأقسام المعدنية بتوجيه طاقة القوس المتفجر بعيدًا عن المشغلين. تعمل اللوحات السقفية أو الفتحات الخلفية المتخصصة على تحرير الضغط بأمان.

• سلامة التبديل: يمكنك دمج مفاتيح الجهد المتوسط ​​الآلية. يمكن للمشغلين إجراء التبديل الأساسي عن بعد. وهذا يلغي التفاعل اليدوي أثناء عمليات نقل التحميل المباشر.

• عزل الأخطاء: تقوم مرحلات الحماية المخصصة بمراقبة صحة النظام بشكل مستمر. يقومون برحلة القواطع الفردية على الفور عند اكتشاف اختلالات الطور أو الدوائر القصيرة.

يؤثر الامتثال البيئي بشكل عميق على التخطيط الحضري. تحمل الوحدات المملوءة بالسوائل دائمًا خطر التسرب النظري. يجب عليك الالتزام بالمبادئ التوجيهية الصارمة لوكالة حماية البيئة (EPA). غالبًا ما تقيد المراكز الحضرية كميات كبيرة من الزيوت المعدنية بالقرب من المجاري المائية.

الوحدات المتكاملة تحل هذه المشكلة بأناقة. يمكنهم استخدام محولات من النوع الجاف من الراتنج المصبوب داخليًا. وهذا يزيل تماما مخاطر تسرب النفط. يمكنك تجنب بناء سدود الاحتواء الخرسانية باهظة الثمن. يعمل التكامل من النوع الجاف بشكل مثالي في المناطق الحساسة بيئيًا. كما أنها تناسب المواضع الحضرية ذات الكثافة السكانية العالية بسلاسة. يمكنك ببساطة تهوية السكن بشكل صحيح لإدارة تبديد الحرارة.

منطق القائمة المختصرة: أيهما يجب أن تختار؟

يجب عليك اعتماد إطار تقييم منظم. يتطلب اتخاذ القرار بين المحول المثبت على الوسادة والمحطة الفرعية المدمجة إزالة منطقية. نوصي باستخدام شجرة قرار واضحة. يؤدي ذلك إلى محاذاة معلمات مشروعك المحددة مع نوع المعدات الصحيح.

1. تقييم نوع التحميل: هل التحميل الخاص بك واضح ومباشر؟ هل هو عادة أقل من 2.5 إلى 3 ميجا فولت أمبير؟ إذا كانت الإجابة بنعم، فاتجه نحو حامل الوسادة القياسي. هل تدير موقعًا صناعيًا ثقيلًا أو مزرعة للطاقة الشمسية؟ الأحمال الثقيلة تفضل المحطات الفرعية المتكاملة.

2. حدد مكان الحماية في اتجاه مجرى النهر: هل تقوم بوضع لوحة توزيع الجهد المنخفض الرئيسية داخل المبنى؟ إذا كانت الإجابة بنعم، وحدة قياسية تكفي. هل تحتاج إلى توفير المساحة الداخلية؟ احتفظ بجميع توزيعات الجهد المنخفض الأساسية في الخارج باستخدام وحدة متكاملة.

3. تقييم احتياجات تحويل الجهد المتوسط: هل تتعامل المرافق المحلية الخاصة بك مع جميع عمليات التحويل الأولية؟ وحدة التنحي الأساسية تعمل بشكل جيد. هل تحتاج إلى تبديل معقد للحلقة الرئيسية؟ يوفر الحل المتكامل وحدة RMU اللازمة داخليًا.

4. تحقق من القواعد البيئية: هل أنت بالقرب من مستجمعات المياه المحمية؟ هل تحظر القوانين المحلية المعدات المملوءة بالنفط؟ اختر وحدة متكاملة تحتوي على قلب من النوع الجاف.

يجب أن تتضمن إجراءات خطوتك التالية مراجعة معايير المرافق المحلية. كثيرًا ما تفرض المرافق تقنية معينة على الأخرى. يجب عليك أيضًا حساب ملفات تعريف التحميل الدقيقة. قم بمراجعة المخططات ذات الخط الواحد بعناية. وأخيرًا، قم بتقييم القيود الأساسية لموقعك. يؤكد المسح الجيوتقني ما إذا كانت تربتك تدعم منصات خرسانية معززة بشدة.

يؤدي اختيار المعدات المثالية إلى تأمين البنية التحتية لمنشأتك. ويضمن الجهوزية التشغيلية المستمرة. إنه يبسط الصيانة المستقبلية بشكل كبير. أنت تحمي موظفيك من البيئات الكهربائية الخطرة.

خاتمة

نادراً ما يكون الاختيار بين طريقتي التوزيع تفضيلاً بسيطًا. يتم تحديد ذلك حسب كثافة الحمل ومتطلبات السلامة والبنية التحتية للموقع. تتفوق الوحدات القياسية في التطبيقات المباشرة ذات البصمة المنخفضة. تهيمن الحلول المتكاملة على الشبكات الصناعية المعقدة ذات السعة العالية. أنها توفر سلامة لا مثيل لها من خلال التقسيم المادي.

تذكر مرساة المصداقية الحاسمة هذه: الإفراط في الهندسة يؤدي إلى إهدار رأس المال. وعلى العكس من ذلك، يؤدي نقص الهندسة إلى مخاطر فورية على السلامة واختناقات تشغيلية شديدة. يجب عليك تحقيق التوازن المثالي بناءً على بيانات التحميل المحددة الخاصة بك. تقييم القيود البيئية الخاصة بك بدقة.

نطالبك بالتشاور مع مهندس تصميم كهربائي مرخص في وقت مبكر. تواصل مع فريق المبيعات الفني الخاص بك على الفور. قم بتزويدهم بالمخططات ذات الخط الواحد (SLD) والخطط المدنية للموقع. ويضمن لك التقييم الدقيق طلب المعدات الدقيقة التي يتطلبها مشروعك. قم بتأمين استراتيجية توزيع الطاقة الخاصة بك اليوم.

التعليمات

س: هل يمكن لمحطة فرعية مدمجة استخدام محول من النوع الجاف؟

ج: نعم. كثيرًا ما يحدد المهندسون النوى من النوع الجاف للمناطق الحساسة بيئيًا. وهذا يلغي تمامًا خطر تسرب الزيت العازل. يمنع تلوث التربة. ومع ذلك، فإن النوى من النوع الجاف تولد حرارة محيطة كبيرة. يجب عليك زيادة المساحة الإجمالية للعلبة. يتطلب السكن تصميمات فتحات تهوية متقدمة وتهوية قسرية للحفاظ على درجات حرارة التشغيل الآمنة.

س: هل يعتبر المحول المثبت على اللوحة محطة فرعية؟

ج: لا، يجب علينا توضيح هذا الحد من المصطلحات. إنه بمثابة عقدة حيوية داخل شبكة التوزيع. ومع ذلك، فهو يفتقر تمامًا إلى إمكانات التبديل الأساسية المتكاملة. كما أنها تفتقر إلى لوحات التوزيع الثانوية. تعمل المحطات الفرعية الحقيقية على دمج الحماية الأولية وتحويل الجهد وتقسيم الحمل الثانوي في نظام واحد مُدار.

س: كيف تختلف متطلبات الصيانة بين الاثنين؟

ج: تتطلب الوحدات القياسية فحوصات دورية أساسية. تقوم في المقام الأول بمراقبة مستويات السائل العازل، وفحص البطانات، وإجراء عمليات المسح الحراري بالأشعة تحت الحمراء. الوحدات المتكاملة تتطلب صيانة شاملة. يجب على الفنيين ممارسة قواطع الجهد المنخفض بانتظام. يجب عليهم اختبار مرحلات الحماية الرقمية وتنظيف حجرات المفاتيح الكهربائية ذات الجهد المتوسط. وهذا يتطلب موظفين ذوي مهارات أعلى ومزيدًا من التنسيق أثناء التوقف عن العمل.

س: ما هو الخيار الأفضل لتوزيع الطاقة تحت الأرض؟

ج: تقبل كلتا التقنيتين التغذية الأولية تحت الأرض بسلاسة. يعتمد اختيارك كليًا على احتياجات التبديل الثانوية. إذا كنت ترغب في جعل جميع قواطع الدائرة النهائية مركزية في الهواء الطلق، فإن الوحدة المتكاملة هي الأفضل. إذا كنت تحتاج فقط إلى خفض الجهد وتوجيه تغذية ضخمة تحت الأرض إلى الداخل، فإن الوحدة القياسية تعمل بشكل مثالي.
