نادراً ما يتركز الطلب على الطاقة داخل المنشآت الكبيرة في مكان واحد. ويتحرك عبر المحطات الفرعية، والمحولات، وخطوط الإنتاج، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وشبكات الإضاءة، ومعدات الطاقة الاحتياطية، والدوائر المساعدة، وغالبًا ما يكون عبر طرق طويلة بظروف حرارية وميكانيكية مختلفة. يمكن للكابل الذي يتم اختياره فقط حسب الحجم أو السعر أن يؤدي إلى انخفاض الجهد أو ارتفاع درجة الحرارة أو الشيخوخة المبكرة أو مشاكل الصيانة لاحقًا.
تساعد الموثوقة كابلات الطاقة عالية السعة المنشآت على توزيع الأحمال الكهربائية الثقيلة بأمان وكفاءة عندما تتوافق مع ظروف التشغيل الحقيقية. إن اختيار الكابل المناسب يعني النظر في طلب الحمل ومستوى الجهد وطول المسار والعزل وحماية الغلاف والمعايير وجودة التثبيت معًا.
يجب أن يبدأ تخطيط الكابلات بخريطة واضحة للطلب الكهربائي للمنشأة. يحتاج المهندسون إلى تحديد نقاط الطاقة الواردة وغرف المحولات ولوحات التوزيع ومراكز التحكم في المحركات ومناطق الآلات الثقيلة ومعدات التدفئة والتهوية وتكييف الهواء ودوائر الإضاءة وأنظمة الطاقة في حالات الطوارئ ومناطق التوسع المستقبلية. تساعد خريطة التحميل هذه على فصل مسارات الطاقة الأساسية عن دوائر التوزيع النهائية، بحيث يتم تحديد كل كابل للمهمة التي يؤديها بالفعل. بدون هذه الخطوة، يمكن للمشروع أن يبالغ بسهولة في الإنفاق على السعة غير الضرورية في منطقة واحدة مع ترك طريق آخر معرضًا لارتفاع درجة الحرارة أو عدم استقرار الجهد.
إن ظروف التشغيل الفعلية مهمة أكثر من تقييمات اللوحة وحدها. قد يؤدي خط الإنتاج المزود بالمحركات والمحركات والمضخات والضواغط والناقلات إلى إنشاء تيارات بدء عالية أو أحمال متقلبة تؤثر على حجم الكابل. يمكن أن تؤدي مسارات الكابلات الطويلة إلى زيادة انخفاض الجهد، في حين أن الصواني المزدحمة أو درجة الحرارة المحيطة المرتفعة أو القنوات المغلقة يمكن أن تقلل من تبديد الحرارة. قد تؤدي التوافقيات الصادرة عن المحركات ذات التردد المتغير والأحمال غير الخطية أيضًا إلى زيادة الضغط الحراري. بالنسبة للمنشآت الكبيرة، يجب اختيار كابلات الطاقة عالية السعة فقط بعد مراجعة الحمل المستمر وذروة الطلب وطول المسار وعوامل التخفيض وهامش التوسعة معًا.
يجب أن يتطابق مستوى الجهد مع دور الكابل داخل المنشأة. تُستخدم الكابلات عالية الجهد عادةً في النقل الأساسي، واتصالات الشبكة، والمحطات الفرعية، ومحطات الطاقة، والمجمعات الصناعية، والشبكات الحضرية تحت الأرض، وطرق نقل الطاقة المتجددة. غالبًا ما تخدم كابلات الجهد المتوسط التوزيع على مستوى المصنع، وتوصيلات المحولات، ومناطق المعدات ذات التحميل العالي. يتم استخدام كابلات الجهد المنخفض بالقرب من الحمل النهائي، مثل توصيلات المعدات والإضاءة وأنظمة المكاتب والأجهزة ودوائر التحكم.
يمنع هذا التمييز أحد أخطاء الاختيار الأكثر شيوعًا: استخدام الكابل لأنه متاح وليس لأنه يناسب الواجب الكهربائي. تغطي عائلة كابلات الطاقة المعزولة XLPE ذات الجهد العالي من 4E تطبيقات من 66 كيلو فولت إلى 500 كيلو فولت، مع مستويات جهد مثل 66 كيلو فولت، و110 كيلو فولت، و132 كيلو فولت، و220 كيلو فولت، و330 كيلو فولت، و400 كيلو فولت، و500 كيلو فولت. هذه الكابلات مناسبة لنقل الطاقة تحت الأرض، وتركيبات الأنفاق، ووصلات الكابلات البحرية، والوصلات البينية للشبكة، ووصلات الطاقة لمسافات طويلة. وعلى النقيض من ذلك، يجب أن تظل الكابلات المرنة ذات الجهد المنخفض في دوائر نهائية أو مساعدة ذات تصنيف مناسب بدلاً من معاملتها كوحدات تغذية للخدمة الشاقة.

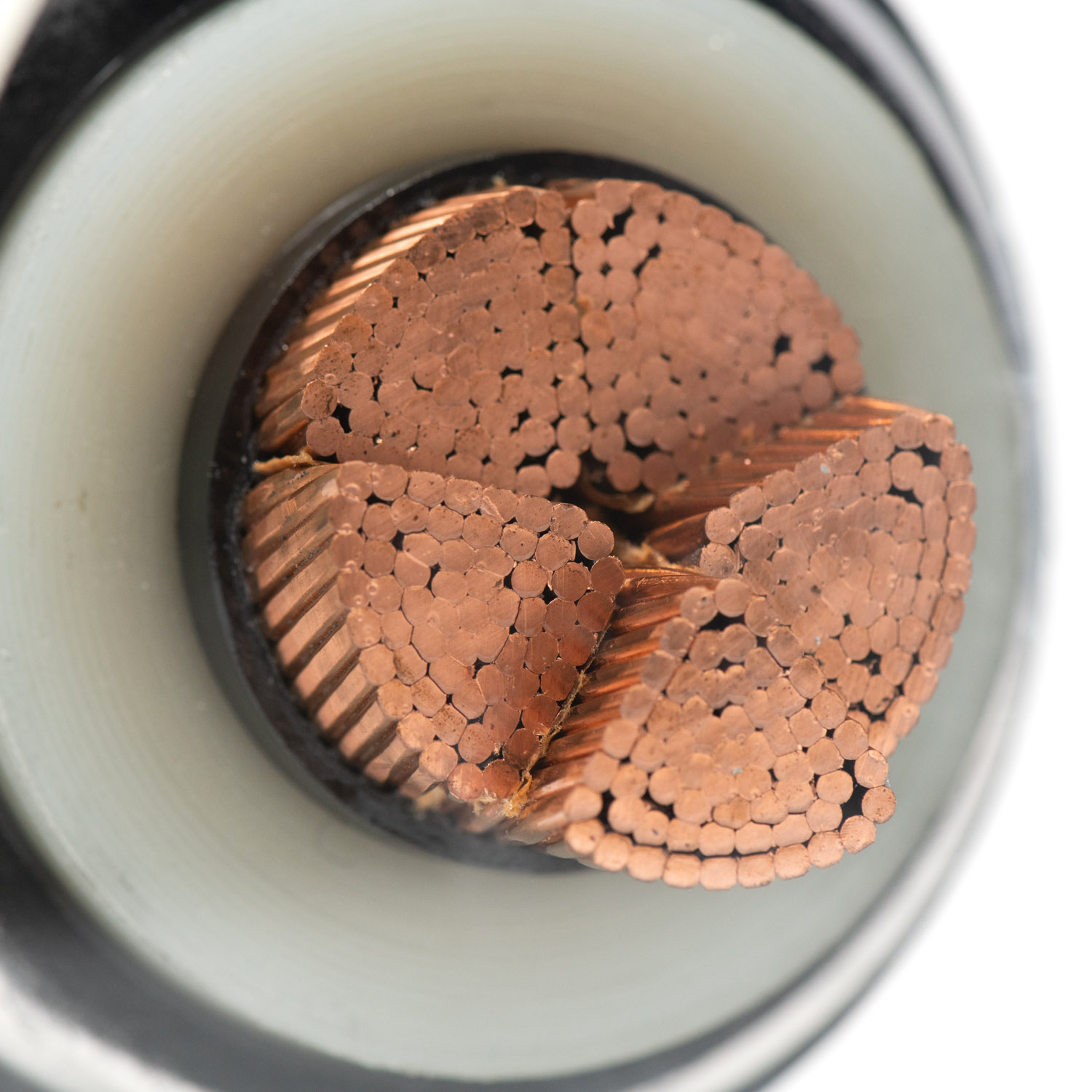

يؤثر اختيار الموصل بشكل مباشر على فقدان الطاقة، وتوليد الحرارة، وحجم الكابل، والوزن، والتعامل مع التركيب. يوفر النحاس موصلية أعلى ويمكن أن يدعم تصميمات الكابلات المدمجة حيث تكون المساحة محدودة أو يتطلب الأداء العالي. يعتبر الألومنيوم أخف وزنًا وأكثر اقتصادًا في كثير من الأحيان بالنسبة للطرق واسعة النطاق، خاصة عندما يكون وزن الموصل وتكلفة المشروع من الاعتبارات الرئيسية. ولا تكون أي من المادتين أفضل تلقائيًا في كل موقف؛ يعتمد الاختيار الأفضل على متطلبات الحمل الحالي وطريقة التثبيت وجودة الإنهاء والميزانية والمتطلبات الميكانيكية.
في المنشأة الكبيرة، تؤثر قرارات الموصل على الأداء المسبق وعلى المدى الطويل. يمكن للموصل ذو المقاومة المفرطة أن يزيد من انخفاض الحرارة والجهد على الطرق الطويلة. قد تؤدي هذه الحرارة الزائدة إلى تسريع تقادم العزل وتقليل موثوقية الخدمة. ومن ناحية أخرى، فإن اختيار موصل أكبر أو أكثر تكلفة من اللازم يمكن أن يؤدي إلى رفع تكاليف الشراء والتركيب دون تحسين قيمة النظام. تشتمل سلسلة كابلات XLPE عالية الجهد من 4E على خيارات موصلات من النحاس والألومنيوم، مما يدعم متطلبات المشروع المختلفة فيما يتعلق بالتوصيل والوزن والتعامل مع التثبيت والتحكم في التكلفة.
تعد جودة العزل أمرًا أساسيًا لسلامة وكفاءة كابلات الطاقة عالية السعة. في المنشآت كثيرة المتطلبات، يجب أن يتحمل العزل الإجهاد الكهربائي، وحرارة التشغيل، وظروف الأعطال، والشيخوخة على المدى الطويل. يستخدم عزل XLPE على نطاق واسع في بيئات توزيع الطاقة ذات الجهد العالي والمتطلبة لأنه يجمع بين الأداء العازل القوي والثبات الحراري. يساعد العزل الجيد أيضًا على تقليل مخاطر التسرب ويدعم التشغيل الموثوق به تحت الحمل الكهربائي المستمر.
بالنسبة للطرق الأساسية والمغذيات الرئيسية، يستحق الأداء الحراري اهتمامًا وثيقًا. قد تعمل الكابلات بالقرب من الحمل الكامل لفترات طويلة، ويمكن أن تؤدي أحداث الدائرة القصيرة إلى درجات حرارة مؤقتة شديدة. يستخدم كابل XLPE عالي الجهد من 4E عزل XLPE للأداء العازل، والثبات الحراري، ومقاومة الشيخوخة، ودرجة حرارة التشغيل العادية 90 درجة مئوية، ودرجة حرارة الدائرة القصيرة 250 درجة مئوية. تكون هذه الخصائص مفيدة عندما يقوم المهندسون بمقارنة إنشاءات الكابلات في المناطق ذات الأحمال العالية حيث لا يمكن المساس بالتحكم في الحرارة وسلامة العزل.
تحمي الطبقات الخارجية للكابل النواة الكهربائية من الظروف الحقيقية للمنشأة. إن الطرق تحت الأرض وخنادق الكابلات والأنفاق والطوابق السفلية والتحولات الخارجية والمناطق الرطبة والبيئات المسببة للتآكل كلها تفرض متطلبات مختلفة على نظام الغلاف. قد لا يستمر الكابل الذي يعمل بشكل جيد في طريق داخلي جاف في نفق رطب أو منطقة معرضة للمواد الكيميائية. لذلك يجب أن يكون اختيار الغلاف مرتبطًا بتخطيط المسار منذ البداية.

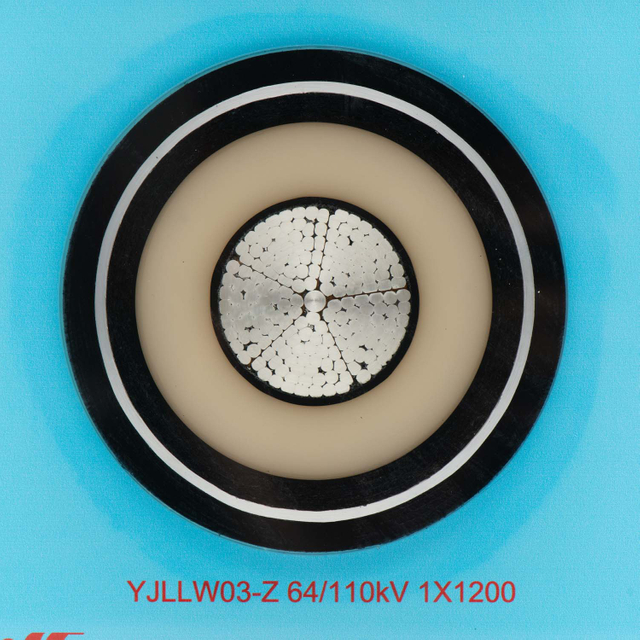

تشتمل مجموعة الكابلات ذات الجهد العالي من 4E على خيارات أغلفة خارجية من PVC أو PE، وهياكل أغلفة من الألومنيوم المموج، وتصميمات اختيارية طولية مقاومة للماء. يعمل غلاف الألومنيوم المموج على تعزيز الحماية الميكانيكية وضيق المياه، في حين أن التكوينات الطولية المقاومة للماء مناسبة لبيئات الأنفاق الرطبة والمغمورة وتحت الأرض والغواصات والرطبة. بالنسبة للمرافق الكبيرة، هذا يعني أن اختيار الغمد ليس من التفاصيل التجميلية. إنه جزء من إستراتيجية عمر الخدمة، خاصة عندما تؤدي الرطوبة أو التآكل أو الصدمات أو التعرض للأشعة فوق البنفسجية أو المواد الكيميائية إلى تقليل عمر الكابل.
عادةً ما توجد مسارات الكابلات ذات السعة الأعلى عند مدخل المرافق، وتوصيلات المحطات الفرعية، ووصلات المحولات، ووصلات الطاقة المتجددة، ومسارات النقل الداخلية لمسافات طويلة. تحمل هذه المسارات كميات كبيرة من الطاقة ويجب تصميمها مع الاهتمام الدقيق بتصنيف الجهد وتيار الخلل وطول المسار وحماية الغلاف والتأريض والملحقات والاختبار. يمكن أن يؤثر الفشل في هذا القسم على المنشأة بأكملها، لذا يجب أن يركز الاختيار على موثوقية النظام بدلاً من سعر الشراء فقط.
تعد كابلات XLPE عالية الجهد مناسبة منطقيًا لهذا الجزء من الشبكة عندما يتطلب المشروع قدرة نقل واسعة النطاق. تعد الكابلات المعزولة XLPE من 66 إلى 500 كيلو فولت من 4E مناسبة لنقل الجهد العالي والجهد العالي جدًا، بما في ذلك شبكات الطاقة ونقل الطاقة تحت الأرض ومسارات الأنفاق والوصلات البينية للشبكة وكابلات تصدير مزارع الرياح البحرية ووصلات الطاقة لمسافات طويلة. في منشأة كبيرة، قد تشكل هذه الكابلات العمود الفقري الذي يربط مصدر الطاقة الخارجي بالبنية التحتية للتوزيع الداخلي.
تقدم مناطق الإنتاج مجموعة مختلفة من ضغوط الكابلات. قد تؤدي المحركات والمحركات والمضخات والضواغط والناقلات والرافعات ومعدات خدمات البناء الكبيرة إلى توليد حرارة واهتزاز وتيارات بدء ونشاط صيانة منتظم حول مسارات الكابلات. يمكن أن تصبح حوامل الكابلات مزدحمة مع توسع الأنظمة، وقد تحد الطرق المغلقة من تبديد الحرارة. تصبح الحماية الميكانيكية ذات أهمية خاصة حيث يمكن أن تعرض الرافعات الشوكية أو الأدوات أو حركة الآلات أو الوصول إلى الصيانة الكابلات للصدمات أو التآكل.
لا يحتاج هذا القسم من المنشأة إلى "كابلات كبيرة" فحسب، بل يحتاج إلى كابلات مختارة لظروف التشغيل. يجب على المهندسين التحقق من الطلب الحالي، وتباعد التركيب، ونصف قطر الانحناء، وتحميل الدرج، ودرجة الحرارة المحيطة، والتعرض المحتمل للزيوت أو الماء أو الغبار أو المواد الكيميائية. يمكن أن تكون حماية المسار، ودعم الكابلات، والملصقات، ومسارات الصيانة التي يمكن الوصول إليها بنفس أهمية تحديد الحجم الكهربائي. يساعد نظام الكابلات المتوافق جيدًا على تقليل وقت التوقف عن العمل لأنه يأخذ في الاعتبار كلاً من الحمل الكهربائي والبيئة المادية المحيطة بالجهاز.
يعد ارتفاع درجة الحرارة أحد أخطر المخاطر في توزيع الطاقة في المنشأة. يمكن للكابلات الصغيرة الحجم، والمسارات الطويلة، والصواني المزدحمة، ودرجة الحرارة المحيطة المرتفعة، وسوء التهوية، والتخفيض غير الصحيح، أن تدفع الكابل إلى ما هو أبعد من حالته الحرارية المقصودة. بمجرد تراكم الحرارة، يتسارع تقادم العزل، وتزداد خسائر المقاومة، وقد تتعرض المعدات لجهد كهربائي غير مستقر. في الحالات الشديدة، يمكن أن تكون النتيجة رحلات مزعجة، أو توقفًا غير مخطط له، أو تلف المعدات، أو خطر الحريق.
انخفاض الجهد يستحق نفس المستوى من الاهتمام. قد يحمل الكبل التيار بأمان ولكنه لا يزال يقدم أداءً سيئًا إذا كان المسار طويلًا جدًا أو إذا كان اختيار الموصل غير مناسب. قد تعمل المحركات بكفاءة أقل، وقد تتصرف المعدات الحساسة بشكل غير متوقع، وقد يواجه المشغلون أخطاء متكررة في النظام يصعب تشخيصها. ولذلك ينبغي اختيار كابلات الطاقة عالية السعة مع الأخذ في الاعتبار كلاً من السعة وانخفاض الجهد، خاصة في المصانع الكبيرة والمجمعات الصناعية ومرافق البنية التحتية.
قبل التأكد من سعة الكابل، يجب على المهندسين التحقق مما يلي:
● تحميل الطلب الحالي وذروة الطلب
● طول مسار الكابل
● حساب هبوط الجهد
● درجة الحرارة المحيطة
● صينية أو قناة أو مجاري الهواء
● هامش التوسع المستقبلي
غالبًا ما تؤدي الرطوبة والأضرار الميكانيكية إلى حدوث أعطال كان من الممكن منعها من خلال تصميم أفضل للمسار. قد تؤدي خنادق الكابلات، والقنوات تحت الأرض، والأنفاق، والأقبية، والتحولات الخارجية، وأرضيات الإنتاج إلى تعريض الكابلات لدخول الماء، أو التآكل، أو التأثير، أو التعرض للمواد الكيميائية، أو الشد، أو التعرض للأشعة فوق البنفسجية، أو الحركة المتكررة حول مناطق الصيانة. قد لا يتمكن الكبل الذي يتم اختياره فقط من خلال تصنيف الجهد والتيار من البقاء على قيد الحياة في هذه الظروف طوال فترة الخدمة المقصودة.
يجب اختيار مادة الغلاف وحماية المسار معًا. قد يكون غلاف PE هو الأفضل عندما تكون المقاومة الكيميائية ومتانة الرطوبة من الأولويات، في حين أن PVC قد يناسب الطرق التي تكون فيها مثبطات اللهب والحماية الميكانيكية العامة أكثر أهمية. يمكن للتصميمات الطولية المقاومة للماء أن تضيف مستوى آخر من الحماية في الطرق الرطبة أو الرطبة. تحتاج ثنيات الكابلات والدعامات والغدد ونقاط الدخول أيضًا إلى تحكم دقيق لأن إجهاد المسار يمكن أن يؤدي إلى تلف الكابل قبل وقت طويل من وصول الموصل إلى الحد الكهربائي.
يجب أن تؤكد عملية الشراء أكثر من اسم الكابل وسعره. تحتاج مشاريع المرافق الكبيرة إلى وثائق تغطي تصنيف الجهد الكهربي، والمواد الموصلة، والمقطع العرضي، ونوع العزل، والمواد المغلفة، وهيكل منع الماء، وسلوك الحريق، ونصف قطر الانحناء، ودرجة حرارة التثبيت، وبيانات الاختبار، وتوافق الملحقات. تساعد هذه التفاصيل على منع عدم التطابق بين افتراضات التصميم وأداء الكابل المقدم. كما أنها تدعم اختبار القبول وسجلات الصيانة طويلة المدى.
يعد التحقق من المعايير مهمًا بشكل خاص للطرق ذات الجهد العالي والجهد العالي جدًا. تم تصميم كابل XLPE عالي الجهد من 4E وفقًا للمواصفة IEC 60840 للكابلات العازلة المبثوقة والملحقات التي تزيد عن 30 كيلو فولت حتى 150 كيلو فولت، والمعيار IEC 62067 للكابلات العازلة المبثوقة فوق 150 كيلو فولت حتى 500 كيلو فولت. بالنسبة للأسلاك المرنة ذات الجهد المنخفض، يجب أن تؤكد الوثائق التصنيف الدقيق والاستخدام المقصود. يتميز كابل H05VVH2-F بجهد كهربائي مقدر 300/500 فولت، جهد اختبار 2000 فولت لمدة خمس دقائق، درجة حرارة تشغيل الموصل القصوى 70 درجة مئوية، درجة حرارة الدائرة القصيرة 160 درجة مئوية، وأداء اللهب ذاتي الإطفاء وفقًا للمعيار IEC 60332-1.
تعتمد موثوقية الكابل بشكل كبير على جودة التثبيت. يمكن أن تؤثر جميع المفاصل والإنهاءات والغدد والتأريض وطرق السحب والدعامات ووضع العلامات والاختبار النهائي على الأداء. حتى الكابل المصمم جيدًا قد يفشل مبكرًا إذا تم سحبه بقوة مفرطة، أو ثنيه إلى ما هو أبعد من نصف القطر المسموح به، أو تم إنهاؤه بشكل سيء، أو تم تثبيته في طريق غير مناسب. بالنسبة للأنظمة ذات الأحمال العالية، يجب التعامل مع التثبيت كجزء من مواصفات الكابل بدلاً من اعتباره فكرة لاحقة منفصلة.
نقطة تفتيش | لماذا يهم؟ |
تم تأكيد الحمل والجهد | يمنع نقص القدرة أو الحجم الزائد غير الضروري |
تمت مراجعة الطريق والبيئة | يساعد على مطابقة الغمد، ومقاومة الماء، والحماية الميكانيكية |
تم التحقق من المعايير | يقلل من مخاطر الامتثال والقبول |
الملحقات المخطط لها | يحسن موثوقية المفاصل والإنهاء |
عملية الاختبار محددة | يدعم التنشيط الآمن والتشغيل طويل الأمد |
يعد اختيار كابلات الطاقة عالية السعة للمنشآت الكبيرة قرارًا هندسيًا عمليًا، وليس مجرد تمرين على المواصفات. يؤثر طلب الحمل، ومستوى الجهد، وطول المسار، وأداء العزل، وحماية الغلاف، والمعايير، وجودة التثبيت على مدى أمان وكفاءة نقل الطاقة عبر المنشأة.
تدعم شركة East Energy Electrical Engineering Co., Ltd. هذه العملية بكابلات الطاقة ذات الجهد العالي والمتوسط والمنخفض، بالإضافة إلى ملحقات الكابلات وخدمات التركيب والتشغيل والقبول. عندما تتم مطابقة اختيار الكابلات مع ظروف الموقع الحقيقية، يمكن للمنشآت تقليل الخسائر والتحكم في الحرارة وتحسين الموثوقية والاستعداد للتوسع المستقبلي.
ج: إنها تحمل أحمالًا كهربائية كبيرة عبر المحطات الفرعية والمحولات ووحدات التغذية الرئيسية ومناطق الإنتاج والأنظمة المساعدة مع دعم التوزيع الآمن والفعال للطاقة.
ج: يقوم المهندسون بفحص مستوى الجهد، وتيار الحمل، وطول المسار، وانخفاض الجهد، وظروف التثبيت، ومواد الموصل، ونوع العزل، واحتياجات الموثوقية على المدى الطويل.
ج: يمكن أن يؤدي الانخفاض المفرط في الجهد إلى تقليل كفاءة المحرك، والتسبب في عدم استقرار تشغيل المعدات، وزيادة الحرارة، والتسبب في تلف أو تعطل قاطع الدائرة.
ج: لا. كابلات الجهد العالي تناسب النقل الأساسي والتوزيع لمسافات طويلة، في حين يتم استخدام كابلات الجهد المنخفض بالقرب من المعدات النهائية والإضاءة والدوائر المساعدة.
ج: يجب أن يتحمل العزل إجهاد الجهد الكهربائي العادي وغير الطبيعي، مما يساعد على منع التسرب والانهيار وارتفاع درجة الحرارة والفشل المبكر في الأنظمة الكهربائية الصعبة.
ج: قم بتأكيد بيانات الحمل، وتقييم الجهد الكهربي، وبيئة المسار، وحجم الموصل، وحماية الغلاف، ونصف قطر الانحناء، والملحقات، والتأريض، ومتطلبات الاختبار قبل بدء التثبيت.
