يتطلب اختيار محول لمحطة فرعية داخلية أكثر من مجرد الاختيار بين النوع الجاف والبناء المغمور بالزيت. يمكن أن يخدم كلا التصميمين التطبيقات الصناعية والتجارية والمرافقية والبنية التحتية عندما يتم تصميم ظروف التثبيت الخاصة بهما بشكل صحيح. ويعتمد القرار الصحيح على استراتيجية مكافحة الحرائق في المبنى، وتخطيط الغرفة، والتهوية، وحمولة التحميل، والظروف البيئية، واللوائح المحلية، وإمكانية الصيانة، ونظام الحماية، والعمر التشغيلي المتوقع. يقارن هذا الدليل عوامل القرار العملية حتى تتمكن فرق المشروع من اختيار محول محطة فرعية داخلية من الأدلة بدلاً من قاعدة مبسطة.
ابدأ بالمبنى وسياق المخاطر: تقسيم الحرائق، والوصول، والتهوية، والصرف أو الاحتواء، والإشغال، والتخطيط لحالات الطوارئ.
قارن بين الحلول الكاملة المثبتة، بما في ذلك العلبة، والأعمال المدنية، والتهوية، والحماية، والمراقبة، والصيانة - وليس فقط سعر شراء المحولات.
المحولات من النوع الجاف والمغمورة بالزيت لها آثار تركيب مختلفة؛ ولا يتفوق أي منهما تلقائيًا على كل تطبيق داخلي.
تحقق من ملف تعريف الحمل والواجب التوافقي وتوقعات الضوضاء وقيود المساحة قبل الانتهاء من المواصفات الفنية.
قم بتوثيق مبررات الاختيار من خلال رسومات الموقع والأكواد المطبقة وتقييم المخاطر وبيانات الشركة المصنعة والتصميم الكهربائي المعتمد.
تضع المحطة الفرعية الداخلية المحول داخل بيئة بناء بها أشخاص وهياكل وخدمات وطرق هروب وقواعد تشغيل محددة. يجب على فريق التصميم أن يأخذ في الاعتبار كيفية تفاعل المحول مع المساحة المحيطة أثناء التشغيل العادي والصيانة والظروف غير الطبيعية. وهذا يجعل هندسة الموقع لا تقل أهمية عن تصنيف اللوحة.
أسئلة البداية عملية. هل المحطة الفرعية موجودة في غرفة كهربائية مخصصة أم مدمجة في مبنى مشغول؟ ما هي إجراءات مقاومة الحريق والفصل المطلوبة؟ هل هناك طريق للتسليم والتركيب والفحص والاستبدال والرفع؟ هل يمكن إزالة الحرارة في ظل الحمل المتوقع والظروف المحيطة؟ هل توجد مساحة كافية لنهايات الكابلات والمفاتيح الكهربائية والصيانة الآمنة؟ هل المبنى لديه متطلبات الصرف أو الاحتواء؟ ماذا يحدث إذا كان جهاز الحماية يعمل أو كانت هناك حاجة إلى استجابة طارئة؟
أجب عن هذه الأسئلة قبل السؤال عن نوع المحول "الأفضل". قد يكون المنتج سليمًا من الناحية الفنية ولكنه غير ملائم لغرفة محدودة. على العكس من ذلك، يمكن أن يكون التثبيت الأكثر مشاركة مناسبًا عندما يتم تنسيق تصميم المبنى والحماية وخطة الصيانة وواجب التشغيل منذ البداية.
يستخدم المحول من النوع الجاف اللفات وأنظمة العزل بدون وسط عازل سائل في ترتيب الخزان الرئيسي. تختلف أساليب البناء والتبريد حسب التصميم، ولا يزال التثبيت النهائي يتطلب التهوية المناسبة، والتخليص، والحماية، والوصول. يتم تقييمه بشكل متكرر للتطبيقات الداخلية حيث تكون استراتيجية مكافحة الحرائق وتقليل التعامل مع السوائل وتكامل غرفة المعدات أمرًا مهمًا.
يستخدم المحول المغمور بالزيت السائل العازل كجزء من نظام العزل والتبريد. يمكن أن يكون اختيارًا قويًا للعديد من واجبات التوزيع، بما في ذلك التركيبات التي يتناسب فيها سلوكها الحراري ونطاق التصنيف وممارسة الخدمة وخصائص دورة الحياة مع المشروع. بالنسبة للاستخدام الداخلي، يجب أن يتناول المشروع متطلبات التثبيت المتعلقة بالسوائل، وتدابير مكافحة الحرائق، والاحتواء أو الصرف حيثما أمكن، والوصول، والمراقبة، والتزامات القانون المحلي.
ولا ينبغي أن تتوقف المقارنة عند الوسط. تصميم الشركة المصنعة، ونظام العزل، وترتيب التبريد، والسياج، والحماية، ودعم الصيانة، وظروف المشروع كلها أمور مهمة. إن العبارة التي تقول إن أحد الأنواع يكون دائمًا أكثر أمانًا أو أرخص أو أكثر كفاءة يتجاهل المتطلبات التي تجعل التثبيت الداخلي مقبولاً.
معيار القرار | اعتبارات المحولات من النوع الجاف | اعتبارات المحولات المغمورة بالزيت | سؤال المشروع |
|---|---|---|---|
استراتيجية النار والبناء | يتم تقييمه في كثير من الأحيان عندما يكون من المرغوب فيه تقليل التعامل مع السوائل؛ لا يزال يحتاج إلى الحماية وتصميم الغرفة | يتطلب الاهتمام بالمخاطر المتعلقة بالسوائل، والحماية، وإجراءات التثبيت | ما الذي تتطلبه القوانين المحلية وتقييم مخاطر البناء؟ |
التهوية والحرارة | يجب أن تتوافق تهوية الغرفة مع الخسائر والواجب | يجب أن يتناسب تصميم التبريد والغرفة مع الوحدة والتركيب | هل يمكن للغرفة التحكم بدرجة الحرارة بشكل موثوق عند ذروة الحمل؟ |
الفضاء والوصول | تختلف الأبعاد ومسارات التهوية والوصول إلى المحطة حسب التصميم | قد يؤثر الخزان والملحقات والاحتواء والوصول إلى الخدمة على التخطيط | هل يمكن تركيب الوحدة الكاملة وصيانتها بأمان؟ |
نموذج الصيانة | يتطلب الفحص والتنظيف المخطط بما يتناسب مع ظروف الموقع | يتطلب الفحص المخطط له، وفحوصات الحالة، والإجراءات المتعلقة بالسوائل | من سيقوم بصيانتها وما هي المرافق المتوفرة؟ |
بيئة | يحتاج الغبار والرطوبة والتلوث والتآكل إلى التقييم | تنطبق نفس العوامل البيئية، بالإضافة إلى احتياجات التطويق والاحتواء | هل الغرفة نظيفة أم جافة أم متآكلة أم يصعب الوصول إليها؟ |
تكلفة دورة الحياة | قارن الخسائر وأعمال التركيب واحتياجات الخدمة على مدار عمر التشغيل | قارن نفس العوامل، بما في ذلك التدابير المدنية وتدابير الحماية | ما هو الحل الكامل الذي يناسب ملف تعريف التحميل ومخاطر التوقف عن العمل؟ |
هذا الجدول هو إطار عمل للقرار، وليس بديلاً عن مواصفات المشروع. يمكن التحكم في الظروف الروتينية في ولاية قضائية أو صناعة ما بشكل مختلف في ولاية قضائية أو صناعة أخرى. يجب على المهندس المسؤول مواءمة المحول المختار وتصميم الغرفة مع القواعد المعمول بها ومتطلبات شركة التأمين أو المرافق أو المالك أو العميل.
بالنسبة للمحطات الفرعية الداخلية، تعتبر سلامة المحولات من الحرائق نظامًا للوقاية والكشف والحماية والفصل والتشغيل والاستجابة لحالات الطوارئ. نوع المحول هو مدخل واحد. إن بناء الغرفة، ومداخل الكابلات، وتصميم التهوية، وحواجز الحريق، والكشف، واستراتيجية القمع عند الاقتضاء، وأجهزة الحماية، وحالة الصيانة، والتدبير المنزلي، وإجراءات الموظفين تؤثر أيضًا على المخاطر.
تجنب المطالبات المعزولة مثل "لا توجد صيانة" أو "مقاومة للحريق". يحتاج كل أصل كهربائي إلى الفحص وبيئة تشغيل مُدارة. يمكن أن يتراكم الغبار على المعدات من النوع الجاف أو تتأثر بالتلوث أو الرطوبة أو سوء التهوية. تتطلب المعدات المغمورة بالزيت إدارة مناسبة للسائل العازل والتدابير المحددة للتركيب. يجب على فريق المشروع إجراء مراجعة موثقة للمخاطر وإشراك السلطات أو أصحاب المصلحة الذين يتطلبهم المشروع.
وينطبق نفس الانضباط على الحماية الكهربائية. يجب تصميم اكتشاف الأخطاء وإعدادات الترحيل وتقييم المفاتيح الكهربائية والتأريض والحماية من زيادة التيار والتنسيق مع الأجهزة الأولية والنهائية كنظام واحد. إن الاختيار الجيد للمحول لا يمكن أن يعوض عن عدم كفاية التنسيق الوقائي.
تظهر خسائر المحولات كحرارة. في غرفة داخلية، يجب إدارة تلك الحرارة وفقًا للظروف المحيطة المتوقعة للموقع وملف التشغيل. يجب أن يأخذ تصميم التهوية في الاعتبار الحد الأقصى الموثوق به لحمل المحول، ومصادر الحرارة الأخرى مثل المفاتيح الكهربائية، ومسار الهواء، والمرشحات أو فتحات التهوية، وضغط الغرفة، ودرجة الحرارة الخارجية، وأنماط الفشل لأي نظام ميكانيكي. لا تفترض أن الغرفة ذات الشبكة تتمتع بتهوية كافية دون إجراء فحص هندسي.
خطة الصيانة والوصول إلى الكابل في نفس الوقت. تحتاج المحولات إلى تصريح للفحص وأعمال التوصيل والتنظيف والاختبار والإزالة أو الاستبدال في نهاية المطاف. تحتاج الكابلات إلى نصف قطر الانحناء والوصول إلى المحطة والدعم والفصل. تحتاج مجموعة المفاتيح الكهربائية إلى تأرجح الباب، ومساحة للسحب أو الصيانة حيثما أمكن، ومنطقة عمل آمنة. قد تلبي الغرفة المزدحمة بصمة الرسم ولكنها تكون باهظة الثمن أو غير آمنة للتشغيل.
تستحق الضوضاء أيضًا الاهتمام المبكر. يؤثر المحول وهيكل المبنى والتركيب والغرف المجاورة وجدول التشغيل على ما يشعر به شاغلو المبنى. إذا كانت المحطة الفرعية بالقرب من المكاتب أو أماكن الرعاية الصحية أو المساكن أو العمليات الحساسة للضوضاء، فقم بتضمين التوقعات الصوتية في حزمة الشراء ومراجعة مسار التثبيت للنقل المحمول على الهيكل.
يجب اختيار المحول لكيفية استخدام المنشأة للطاقة فعليًا. الحمل الأساسي المستمر، وحمل العملية الدوري، وبدء تشغيل المحرك الكبير، والإلكترونيات غير الخطية تضع متطلبات مختلفة على نظام التوزيع. تحديد منحنى الحمل المتوقع وذروة الطلب وعامل القدرة وتسلسل البداية والملف التوافقي والإضافات المستقبلية. قم بتأكيد التوجيه الفني للشركة المصنعة للواجب المقترح بدلاً من الاعتماد على افتراض الخدمة العامة.
تتطلب التوافقيات عناية خاصة. يمكن لمحركات الأقراص والمقومات ومعدات UPS وغيرها من الأحمال غير الخطية تغيير الواجب الحراري للمحول. قد يحتاج التصميم الكهربائي إلى مرشحات أو مفاعلات أو ميزات تصميم محولات مناسبة أو مراقبة أو تغييرات في ترتيب التوزيع. وينبغي تقييم هذه التدابير من قبل مهندسين مؤهلين كجزء من الدراسة الكاملة لجودة الطاقة.
يجب أن يعكس هامش التصنيف حاجة محددة. قد يدعم الهامش النمو المعروف، أو الظروف المحيطة العالية، أو خطة الموثوقية، ولكن مجرد اختيار أكبر محول عملي يمكن أن يؤدي إلى تكلفة غير ضرورية وتشغيل ضعيف عند حمل خفيف جدًا. استخدم نموذج الحمل لمقارنة الطلب الحالي وظروف الذروة الموثوقة والسيناريوهات المستقبلية. ثم قم بتوثيق سبب كون التصنيف المحدد مناسبًا.
تبدأ صيانة المحولات بالوصول والمعلومات. يجب أن يكون لدى المنشأة طريقة آمنة لفحص الوحدة وعزلها وتسجيل الملاحظات والاستجابة للتشوهات. يجب أن تتبع فترات الصيانة والمهام وثائق الشركة المصنعة، والواجب الفعلي، وبيئة الموقع، واستراتيجية الصيانة الخاصة بالمالك. تدعم الغرفة الكهربائية النظيفة والجافة والمدارة بشكل جيد كلا النوعين من المحولات.
بالنسبة لتركيبات المحولات من النوع الجاف، قد يركز الفحص على النظافة وعلامات الحرارة الزائدة والوصلات ومسارات التبريد والاهتزاز وحالة الأسطح العازلة وبيانات المراقبة حسب الاقتضاء. بالنسبة لتركيبات المحولات المغمورة بالزيت، تتناول خطة الصيانة أيضًا الخزان وملحقاته، والأختام، ومؤشرات الحالة، وإجراءات إدارة السائل ذات الصلة بالوحدة والقواعد المحلية. وينبغي التخطيط لاختبارات محددة وتقييمات للحالة بالتعاون مع موظفي الخدمة المؤهلين.
لا تؤجل إمكانية الصيانة إلى فريق العمليات بعد التسليم. قم بتضمين طرق الوصول وترتيبات الرفع واستراتيجية الغيار وإعدادات الحماية واتصالات المراقبة والسجلات والتدريب في نطاق المشروع. من السهل إدارة المحول المثبت عندما يعرف الأشخاص الذين يتلقونه مؤشراته العادية، واستجابة الإنذار، وإجراءات العزل، ومسار الاتصال بالخدمة.
يتفاعل المحول مع المفاتيح الكهربائية ذات الجهد العالي والمنخفض، والكابلات، والحماية، والتأريض، وأجهزة التحكم، وربما المراقبة عن بعد. كل واجهة تحتاج إلى الوضوح. تأكد من تقييمات الجهد الكهربي، والترتيبات الطرفية، ونهايات الكابلات، وتقييمات الأعطال، وترتيب التأريض، ومنطق الترحيل، والقياس، والإنذارات، ومتطلبات الاتصالات. المحول ليس نظام طاقة قائم بذاته.

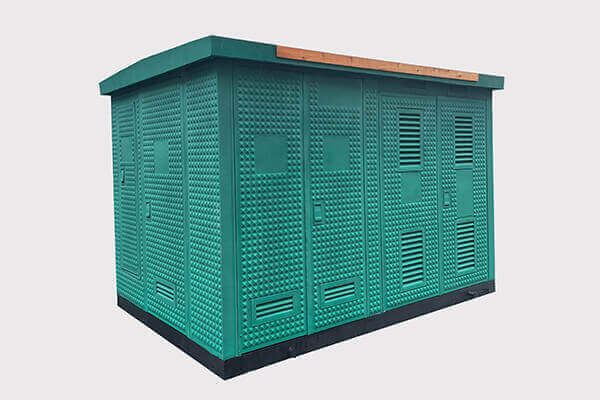

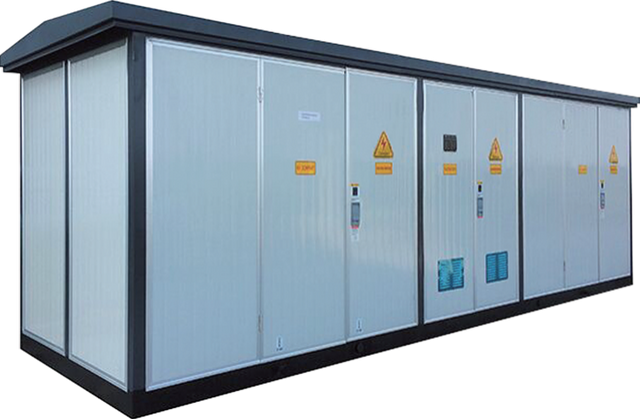

عندما يناسب النهج المدمج أو الجاهز الموقع، فإنه يمكن تبسيط بعض الواجهات عن طريق جلب المكونات الرئيسية إلى حاوية منسقة. يصف منتج المحولات الجاهزة من 4E مجالات وظيفية منفصلة لتوزيع الجهد العالي، والمحول، وتوزيع الجهد المنخفض. يجب على فريق المشروع التحقق من جميع المتطلبات الكهربائية ومتطلبات الحريق والوصول والبيئة والمرافق الخاصة بالموقع قبل اتخاذ قرار بشأن ما إذا كان الحل المدمج مناسبًا.
يجب أن تخدم المراقبة قرار التشغيل. يمكن أن تكون درجة الحرارة والحمل والإنذارات وحالة التبديل والإشارات الأخرى ذات قيمة إذا وصلت إلى شخص يعرف ما يجب فعله. تجنب جمع البيانات دون أولويات الإنذار وإجراءات الاستجابة وملكية الصيانة. بالنسبة للمنشآت الحيوية، يمكن أن تؤدي المراقبة وإدارة الحالة إلى تقليل حالات انقطاع التيار المفاجئ عند ربطها بخطة تشغيل واضحة.
إنشاء مواصفات خاضعة للرقابة تسجل المتطلبات الكهربائية والتركيبية للمشروع. قم بتضمين التصنيف، والفولتية، والتردد، وترتيب الاتصال، والممانعة، والصنابير، ونوع العزل أو التبريد، والخسائر، والظروف المحيطة، والارتفاع حيثما كان ذلك مناسبًا، والعلبة، والموقع الداخلي، ومتطلبات الضوضاء، والواجهات الطرفية، والحماية، والمراقبة، ووثائق الاختبار، والملحقات، والمعايير، والتعبئة، وقيود النقل، ودعم التشغيل.
قم بتضمين رسومات الغرفة والمخطط المكون من سطر واحد. حدد الوصول المطلوب للصيانة، ومسار دخول الكابل، وقيود الرفع، ومتطلبات الأساس، وافتراضات التهوية، واستراتيجية مكافحة الحرائق، وأحكام الصرف أو الاحتواء عند الاقتضاء، والوثائق المطلوبة. اطلب من الموردين إدراج الاستثناءات والافتراضات. يؤدي هذا إلى تحويل الاقتباس العام إلى مقارنة بين الحلول الكاملة.
استخدم أنشطة قبول المصنع والموقع للتحقق من التكوين الذي تم تسليمه. في الموقع، تأكد من لوحات الأسماء والحالة المادية والملحقات وترتيبات الاتصال والتأريض وإعدادات الحماية وحالة الغرفة والتهوية وخطوات التنشيط المعتمدة. تسجيل الانحرافات وإغلاقها قبل التشغيل الروتيني. يمكن 4E لمجموعة محولات أن تدعم المناقشات المبكرة حول المنتج، بينما يجب أن يتبع القرار النهائي للمشروع دائمًا التصميم الكهربائي المعتمد.
بالنسبة لمحطة فرعية داخلية، فإن أفضل خيار للمحول هو الذي يناسب التصميم الكامل لنظام البناء والطاقة. لكل من حلول المحولات من النوع الجاف والمغمورة بالزيت تطبيقات صالحة، ولكن يجب أن يرتكز الاختيار على استراتيجية مكافحة الحرائق، والتهوية، وتخطيط الغرفة، وواجب التحميل، والحماية، والصيانة، وقيمة دورة الحياة. استخدم مقارنة موثقة، وتأكد من المتطلبات المحلية، وحدد الواجهات مبكرًا. يتجنب هذا الأسلوب الثنائي الخاطئ وينتج تثبيتًا يمكن للمشغلين الحفاظ عليه بأمان طوال فترة خدمته.
لا. يعتمد النوع المناسب على تقييم مخاطر المبنى، والمتطلبات المحلية، وواجب المحولات، وتصميم الغرفة، والحماية، وخطة الصيانة، وتفضيلات المالك. يتطلب كلا الخيارين التثبيت الهندسي.
يجب أن يتناول تركيبه الداخلي الاعتبارات المتعلقة بالسوائل والحريق والاحتواء أو الصرف والحماية والصيانة. تعتمد الأحكام الدقيقة على الوحدة والموقع واللوائح المعمول بها.
تعتمد احتياجات الصيانة على التصميم المحدد والبيئة والتحميل وتعليمات الشركة المصنعة. لا تختار فقط من مطالبة الصيانة المنخفضة؛ قم بمراجعة مهام الفحص والخدمة المخططة للتثبيت الفعلي.
الأحمال غير الخطية يمكن أن تزيد من الإجهاد الحراري وتؤثر على جودة الجهد. قم بتقييم طيف الحمل وتنسيق اختيار المحول مع جودة الطاقة وتصميم التوزيع.
قم بتضمين أثر المحولات، والتخليصات، ومسارات التهوية، والوصول إلى المفاتيح الكهربائية، ومسارات الكابلات، والتأريض، وتدابير مكافحة الحرائق، والإضاءة، والصرف أو الاحتواء حيثما أمكن، ومساحة عمل آمنة، وطريق للتركيب والاستبدال.
قد يكون ذلك ممكنًا عندما تكون تكوينات المنتج وظروف البناء مناسبة، ولكن يجب على المشروع التحقق من الأبعاد والتهوية واستراتيجية مكافحة الحرائق والواجهات الكهربائية والوصول وجميع الرموز المعمول بها قبل الموافقة.
