إن اختيار محول التوزيع لمنشأة صناعية هو قرار تصميم النظام، وليس مقارنة الكتالوج. يجب أن يوفر المحول حمل التشغيل الحقيقي أثناء تركيب جهد الموقع، وبيئة التثبيت، وترتيبات الحماية، وافتراضات واجب الخطأ، ونموذج الصيانة، وخطة التوسع. يمكن للوحدة كبيرة الحجم أن تضيف تكلفة وتعمل بشكل غير فعال عند حمل خفيف جدًا؛ يمكن أن تؤدي الوحدة الصغيرة الحجم أو غير المتوافقة بشكل جيد إلى الحد من الإنتاج، أو إحداث انخفاض غير مقبول في الجهد، أو تقليل عمر المعدات. يوفر هذا الدليل لأصحاب المنشآت والمهندسين وفرق المشتريات طريقة منضبطة لتحويل معلومات التحميل إلى مواصفات محولات يمكن الدفاع عنها.
ابدأ ببيانات الحمل المقاسة أو الموثقة جيدًا، بما في ذلك الطلب والتنوع وبدء تشغيل المحرك والتوافقيات والنمو المخطط.
حدد kVA من ملف التشغيل الفعلي للمنشأة، وليس فقط عن طريق إضافة جميع تصنيفات اللوحة.
تأكيد الفولتية الأولية والثانوية، ومجموعة المتجهات، والمقاومة، والترتيب المحايد، والتنسيق الوقائي كنظام كامل.
قم بمطابقة نوع المحول والعلبة مع الموقع الداخلي أو الخارجي، واستراتيجية مكافحة الحرائق، والتعرض البيئي، والمساحة، والقدرة على الصيانة.
قارن عواقب دورة الحياة مثل فقدان الطاقة ومخاطر التوقف والوصول والخدمة بدلاً من التركيز فقط على سعر الشراء.
نادراً ما يحتوي الموقع الصناعي على حمولة ثابتة واحدة. وقد تحتوي على محركات تعمل في أوقات مختلفة، ومحركات متغيرة السرعة، ومعدات لحام، وتسخين العمليات، والضواغط، والمضخات، والإضاءة، وأحمال التحكم، وشحن البطاريات، ومعدات الإنتاج المستقبلية. تبدأ عملية الاختيار المفيدة بإنشاء جدول حمل يسجل تصنيف المعدات، وطلب التشغيل العادي، والتزامن المتوقع، وساعات التشغيل، وعامل الطاقة حيثما كان معروفًا، وسلوك بدء تشغيل المحرك، والمساهمة التوافقية، والإضافات المخططة.
يمكن أن تكون مجاميع اللوحة وحدها مضللة. تعمل بعض الأحمال في بعض الأحيان فقط، بينما تعمل أحمال أخرى بشكل مستمر. قد يكون للمصنع الذي يحتوي على العديد من المحركات الكبيرة طلب ثابت متواضع ولكنه يتطلب أحداث بدء. قد تحتاج المنشأة التي تحتوي على أحمال طاقة إلكترونية إلى اهتمام خاص بالتأثيرات التوافقية والأداء الحراري. يستخدم تقييم الحمل الجيد بيانات الفاصل الزمني المقاسة عندما يكون الموقع موجودًا بالفعل؛ بالنسبة للموقع الجديد، فإنه يستخدم معلومات تصميم العملية والافتراضات المحافظة والموثقة التي يمكن إعادة النظر فيها عند التشغيل.
يمكن التعبير عن الحساب بنص عادي على النحو التالي: المحول kVA = كيلوواط متصل × عامل الطلب / (عامل القدرة × عامل التحميل المخطط). وهذه علاقة تخطيطية وليست بديلاً عن الدراسة الهندسية. ويجب اختيار عامل الطلب وعامل الطاقة وعامل التحميل المخطط من ملف تعريف المنشأة الفعلي. يجب بعد ذلك اختبار القيمة الأولية الناتجة مقابل بدء تشغيل المحرك، والتوافقيات، والظروف المحيطة، والتكرار المطلوب، ونمو الحمل المستقبلي.
قم بفصل حمل المنشأة إلى مجموعات تتصرف بشكل مختلف. غالبًا ما يستحق حمل العملية الأساسية، وحمل العملية المتقطع، وأحمال المحركات، والأحمال غير الخطية، والأحمال الأساسية، وخدمات البناء، والأحمال المستقبلية صفوفًا منفصلة. تحديد ظروف الإنتاج التي تخلق أعلى طلب متزامن. قد يكون متوسط التحول الخامل مفيدًا لتخطيط الطاقة، ولكن لا ينبغي أن يحدد حجم المحول من أجل التحول الكامل للإنتاج.
اطرح أسئلة عملية على فرق التشغيل. ما هي المحركات التي تبدأ عبر الخط والتي تستخدم مشغلات أو محركات ناعمة؟ هل يمكن تسلسل البدايات؟ هل دورة الفرن أو الضاغط مع حمولة رئيسية أخرى؟ هل تمت الموافقة بالفعل على خط إنتاج مستقبلي كبير؟ هل من المتوقع أن تنمو المنشأة من خلال محول ثانٍ أو وحدة واحدة أكبر؟ هذه الإجابات أكثر قيمة من النسبة المئوية للقدرة الاحتياطية التعسفية.
ضع في اعتبارك أيضًا كيفية استجابة نظام إمداد المرافق ونظام المصب لتغييرات التحميل. يؤثر انخفاض الجهد أثناء البدء، ومستوى الخطأ المتاح، وإعدادات جهاز الحماية، وأطوال الكابلات على ما إذا كان أداء المحول المناسب اسميًا مقبولًا. يجب أن يتم تنسيق اختيار المحولات مع المفاتيح الكهربائية والموصلات والحماية والتأريض وتخفيف جودة الطاقة بدلاً من التعامل معها على أنها عملية شراء معزولة.
بمجرد تحديد التصنيف الأولي، قم بترجمته إلى مواصفات كهربائية كاملة. يجب أن يتطابق الجهد الأساسي مع العرض المتاح. يجب أن يتوافق الجهد الثانوي مع نظام الاستخدام والمعدات. قد يكون التردد وترتيب الطور ومتطلبات الصنبور ومجموعة المتجهات والتكوين المحايد والممانعة ومستوى العزل وترتيب الاتصال أمرًا مهمًا. القيم الصحيحة ليست عالمية؛ إنهم يتبعون الشبكة المحلية وتصميم توزيع المرافق ومتطلبات المعدات.
مقاومة المحولات هي مثال جيد. فهو يؤثر على تنظيم الجهد وسلوك الدائرة القصيرة، لذلك فهو يؤثر على كل من التشغيل العادي وتنسيق جهاز الحماية. إن تغيير المعاوقة لحل مشكلة واحدة يمكن أن يؤدي إلى مشكلة أخرى. وبالمثل، يؤثر الترتيب المحايد على تصميم التأريض والحماية. يجب مراجعة هذه الاختيارات من قبل المهندس الكهربائي المسؤول مع بيانات النظام الحالية بدلاً من نسخها من مشروع سابق.
عنصر الاختيار | سؤال للحل | لماذا يهم | أدلة للاحتفاظ بها |
|---|---|---|---|
التقييم والتحميل | ما هي حالة ذروة الطلب ودورة العمل والتوسع؟ | يحدد الهامش الحراري والقدرة القابلة للاستخدام | جدول التحميل والافتراضات |
الجهد الابتدائي والثانوي | ما هو المتاح في المنبع والمطلوب في المصب؟ | يمنع واجهات المعدات غير المتوافقة | رسم تخطيطي ذو سطر واحد وبيانات المرافق |
الممانعة وواجب الخطأ | كيف سيؤثر المحول على أداء التيار والجهد؟ | يدعم التنسيق وتقييمات المعدات | دراسة قصر الدائرة والحماية |
ترتيب متعرج ومحايد | ما هو نظام التأريض والتوزيع المستخدم؟ | يؤثر على الحماية وتشغيل المصب | تصميم التأريض والحماية |
الخسائر والكفاءة | كم ساعة وبأي حمل سيتم تشغيله؟ | يؤثر على تكلفة التشغيل على مدى عمر الأصول | فقدان البيانات وتحميل الملف الشخصي |
البيئة والتركيب | موقع داخلي أم خارجي أم مسبب للتآكل أم حار أم مترب أم محظور؟ | يحدد النوع والعلبة والتراخيص والصيانة | مسح الموقع ورسم التثبيت |
يرتبط اختيار محول التوزيع ارتباطًا وثيقًا بالمكان الذي ستعيش فيه الوحدة. قد تعطي الغرفة الكهربائية الداخلية الأولوية لاستراتيجية مكافحة الحرائق، والتهوية، والوصول، والضوضاء، والتخليص، وواجهات البناء. قد يعطي التثبيت الخارجي الأولوية للحماية من الطقس، ونطاق درجة الحرارة، والتلوث، والأمن، والتآكل، والوصول القابل للصيانة. قد يفضل الموقع الصناعي المدمج اتباع نهج متكامل يقلل من الواجهات الميدانية، في حين قد يتطلب الموقع الأكبر معدات منفصلة لتناسب التكرار أو التوسع المرحلي.

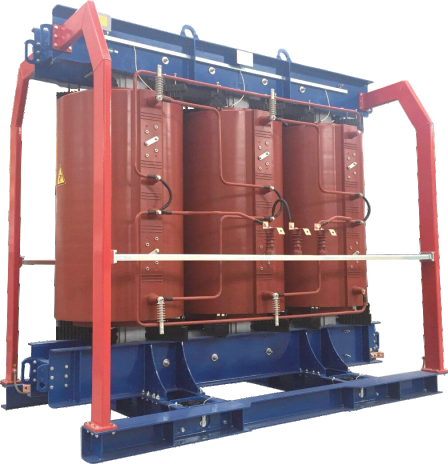

لا ينبغي استخدام المصطلحين "النوع الجاف" و"الزيت المغمور" كاختصار للخير والشر. يمكن أن يكون كلاهما مناسبًا في التطبيق الصحيح. غالبًا ما يتم أخذ التصميمات من النوع الجاف في الاعتبار عندما يكون التثبيت الداخلي أو اعتبارات الحريق أو تقليل متطلبات التعامل مع السوائل أمرًا مهمًا. يمكن أن تكون التصميمات المغمورة بالزيت حلاً قويًا حيث تتم معالجة تركيبها واحتوائها وصيانتها والاعتبارات البيئية بشكل صحيح. يجب أن يعتمد الاختيار النهائي على تقييم المخاطر ومتطلبات الموقع، وليس على تفضيل عام.
بالنسبة للمواقع التي تستفيد من التوزيع المعبأ، يصف حل المحولات الجاهزة من 4E ترتيبًا يدمج المعدات ذات الجهد العالي والمحولات والمعدات ذات الجهد المنخفض في الأجزاء الوظيفية. لا يزال يتعين على فريق المشروع التحقق من استيفاء متطلبات الجهد والحماية والسياج والبيئة والوصول قبل اختيار الحل المعبأ.
غالبًا ما يغير السلوك الحركي متطلبات المحول العملي. يمكن أن يؤدي بدء تشغيل المحرك بشكل كبير إلى انخفاض مؤقت في الجهد مما يؤثر على الأحمال الأخرى وعناصر التحكم واستقرار العملية. تعتمد الخطورة على طريقة بدء تشغيل المحرك، ومقاومة النظام، وخصائص المحولات، وتشغيل الكابل، والتحميل المتزامن. يمكن للمنشأة تقليل المشكلة عن طريق تسلسل عمليات البدء، أو استخدام معدات البدء المناسبة، أو مراجعة بنية التوزيع، أو اختيار مواصفات المحول التي تناسب الواجب. يجب أن تأتي الإجابة من دراسة، وليس من قاعدة عامة.
الأحمال غير الخطية تستحق الاهتمام أيضًا. يمكن لمحركات الأقراص ذات السرعة المتغيرة والمقومات وأنظمة UPS ومعدات اللحام وبعض الأحمال الإلكترونية إدخال تيار توافقي. التوافقيات يمكن أن تزيد من التسخين وتؤثر على شكل موجة الجهد. يجب على فريق التصميم تحديد نطاق الحمل المحتمل، وتأكيد إرشادات الشركة المصنعة للمحولات للمهمة المقصودة، وتنسيق التخفيف مع تصميم التوزيع. لا يكفي أن نفترض أن تصنيف kVA الاسمي يغطي كل شكل موجة.
يمكن أن يؤدي تصحيح معامل القدرة إلى تغيير ملف تعريف التيار والطلب، ولكن يجب أن يتم تصميمه مع مراعاة توافقيات المنشأة وسلوك التبديل. تعامل مع جودة الطاقة كجزء من نموذج التحميل منذ البداية. من الأسهل بكثير حجز المساحة وتحديد نقاط المراقبة وتنسيق المعدات في مرحلة التصميم بدلاً من التعديل التحديثي حول مشكلة تشغيل مزعجة.
قد تؤدي استمرارية الخدمة المطلوبة إلى حل مختلف عن تحديد حجم حمل الذروة البسيط. قد يقبل الموقع الذي يحتوي على نافذة إيقاف تشغيل مقبولة محولاً واحدًا مع الصيانة المخطط لها. قد تحتاج المنشأة التي لديها عملية حرجة إلى تقسيم، أو استراتيجية احتياطية، أو محول ثانٍ، أو مصدر مخصص للأحمال الأساسية. يعد التكرار قرارًا تجاريًا مدعومًا بالتحليل الكهربائي: فهو يعتمد على تكلفة وقت التوقف عن العمل، والقدرة على التخلص من الحمل، ومدة الإصلاح، وطبيعة العملية.
وينبغي التعبير عن النمو في سيناريوهات محددة. بدلاً من إضافة هامش عشوائي، قم بإدراج أحمال التمدد المعتمدة وتوقيتها وسلوكها الكهربائي. قارن الخيارات مثل تركيب محول أكبر الآن، أو إتاحة مساحة مادية وكهربائية لمحول ثانٍ، أو استخدام ترتيب معبأ معياري. تشمل آثار التبديل والحماية والكابلات والمدنية والتحكم. يمكن أن تصبح التكلفة الأولى الأقل باهظة الثمن إذا كان التوسع التالي يتطلب إغلاقًا وإعادة بناء كبيرين.
سعر الشراء ليس سوى جزء واحد من ملكية المحولات. قم بمراجعة خسائر عدم التحميل والتحميل، وملف تعريف التحميل المتوقع، والصيانة، والأعمال المدنية للتركيب، واحتياجات التسييج، وتدابير الحريق أو الاحتواء، والوصول، وإستراتيجية الغيار، ودعم الخدمة، والمراقبة، والتعرض لوقت التوقف عن العمل. الوحدة ذات سعر الشراء الأقل ولكن الخسائر الأعلى يمكن أن تكون أكثر تكلفة على مدى فترة تشغيل طويلة. على العكس من ذلك، قد لا يوفر خيار الخسارة المنخفضة بشكل غير عادي قيمة إذا تم تحديد حجمه بشكل غير صحيح للواجب.
اطلب من الموردين بيانات قابلة للمقارنة على نفس الأساس: التصنيف، والجهد، والممانعة، وتصميم التبريد أو العزل، والخسائر المحددة، والملحقات، والغلاف، ووثائق الاختبار، ونطاق التسليم، والاستثناءات. تصبح المقارنة غير موثوقة عندما يتضمن أحد عروض الأسعار واجهات حماية أو ملحقات يستبعدها عرض آخر. يجب على الفرق الفنية والتجارية استخدام ورقة مقارنة واحدة يمكن التحكم فيها حتى تكون الانحرافات مرئية.
يمكن أن تكون من 4E مجموعة منتجات المحولات نقطة بداية لمناقشة تكوينات المحولات والمحطات الفرعية المدمجة. يجب التحقق من المواصفات النهائية مقابل المخطط أحادي الخط للمشروع وواجب المنشأة الفعلي.
إن طلب عرض الأسعار القوي يخبر الموردين المحتملين بما يجب على المحول فعله وكيف سيتم إظهار الامتثال. قم بتضمين التصنيف الكهربائي والفولتية، والتردد، ونوع التثبيت، والظروف المحيطة والموقع، والصنابير المطلوبة، وتوقعات المعاوقة، والترتيب المحايد والملف، ومتطلبات العزل أو التبريد، واحتياجات العلبة، والملحقات، والمراقبة، والمحطات الطرفية، ومتطلبات الاختبار، والوثائق، والتعبئة، ودعم التشغيل، والمعايير المعمول بها أو مواصفات العميل.
اذكر الواجهات. تحديد توصيلات الكابلات أو الحافلات الواردة والصادرة، وقيود المساحة، ومسار الرفع، والأساس أو القاعدة، ونقطة التأريض، وأجهزة الحماية، واحتياجات المراقبة عن بعد، وتصريح الصيانة. قم بمشاركة الرسم التخطيطي الحالي ذو السطر الواحد وبيانات الموقع ضمن عملية التحكم في مستندات المشروع. عادةً ما يعود الغموض في مرحلة الاقتباس كتغيير أو تأخير أو تعديل في الحقل.
وينبغي أيضًا التخطيط لاختبار قبول المصنع وقبول الموقع. يجب أن تحدد وثائق المصنع التكوين المتوفر وتوضح الاختبارات المتفق عليها. في الموقع، يجب أن يؤكد الفحص أن الوحدة التي تم تسليمها والملحقات والتوصيلات وإعدادات الحماية والتأريض وظروف التثبيت تتوافق مع التصميم. يجب أن تتبع عملية التنشيط الإجراءات المعتمدة للمشروع وقواعد السلامة.
أفضل محول توزيع هو الذي يناسب الحمل الحقيقي للمنشأة، وبنية النظام، والبيئة، وهدف الموثوقية، والخطة المستقبلية. ابدأ بافتراضات الحمل المقاسة أو التي يمكن الدفاع عنها، ثم قم بتنسيق التصنيف والجهد والممانعة والحماية ونوع التثبيت وتأثيرات دورة الحياة. تجنب القرار الذي يعتمد على الكتالوج البحت. عندما يتم تحديد المحول كجزء من نظام توزيع الطاقة الصناعية، يصبح الشراء أكثر وضوحًا ويصبح التشغيل أكثر قابلية للتنبؤ به.
ابدأ بجدول تحميل، وقم بتطبيق افتراضات الطلب والتنوع المبررة، واحتسب عامل الطاقة، ثم اختبر النتيجة الأولية مقابل واجب البدء، والتوافقيات، والظروف المحيطة، والنمو المخطط. قم بمراجعة الاختيار النهائي مع دراسة نظام المنشأة.
قم بإضافة سعة للأحمال المستقبلية المحددة، أو عدم اليقين الذي لا يمكن حله بعد، أو استراتيجية الموثوقية. يمكن أن يضيف الهامش التعسفي تكلفة دون حل متطلبات التوسع أو الاستمرارية الفعلية.
لا. لا تظهر لوحات الأسماء التشغيل المتزامن، أو تسلسل بدء تشغيل المحرك، أو واجب التشغيل، أو المحتوى التوافقي، أو النمو المستقبلي. هذه العوامل يمكن أن تغير الاختيار ماديًا.
غالبًا ما يتم أخذ التصميمات من النوع الجاف في الاعتبار للمواقع الداخلية أو حيث تجعلها استراتيجية مكافحة الحرائق ومعالجة السوائل وظروف الصيانة مناسبة. يجب أن يأخذ الاختيار في الاعتبار الحمل والتهوية والبيئة والضوضاء والوصول ومتطلبات المشروع.
تؤثر المعاوقة على كل من سلوك الجهد تحت الحمل وتيار العطل المتاح. ويجب أن تنسق مع متطلبات حماية المنشأة والموصلات والمفاتيح الكهربائية ومتطلبات تشغيل المحرك.
قم بتوفير مخطط أحادي الخط، والجهود الأولية والثانوية، وهدف التصنيف، وبيئة التثبيت، وملف تعريف الحمل، ومعلومات الحماية، والملحقات المطلوبة، والمعايير، وقيود الموقع، وافتراضات التوسع المستقبلية. وهذا يساعد الموردين على تقديم عروض قابلة للمقارنة من الناحية الفنية.
