يجب أن يختار مصنع ملحقات الكابلات معدات الاختبار من بين مخاطر المنتج ومطالبات الإصدار، وليس من قائمة المراجعة العامة للمختبر. تختلف المعدات اللازمة لتجميع مجموعة موصلات الجهد المنخفض عن المعدات اللازمة للتحقق من نهايات الجهد المتوسط أو الوصلات ذات الجهد العالي. ومع ذلك، فإن كل مصنع جاد يشترك في نفس الهدف: يجب عليه تحديد المواد، ومراقبة الأبعاد الحرجة وخطوات التجميع، والكشف عن المنتج غير المقبول قبل الشحن، والاحتفاظ بسجلات موثوقة. يفصل هذا الدليل الطبقات الأساسية لمعدات اختبار ملحقات الكابلات بحيث يمكن للشركة المصنعة الاستثمار في القدرات المفيدة دون الخلط بين الأدوات باهظة الثمن ونظام الجودة الفعال.
ابدأ بمواصفات المنتج، وواجهة الكابل، وفئة الجهد، ومعايير قبول العميل؛ يحددون خطة الاختبار.
بناء القدرات في طبقات: التفتيش الوارد، والتحكم أثناء العملية، والفحوصات النهائية أو الروتينية، ودعم التطوير، والوصول إلى اختبارات التأهيل المتخصصة.
أعط قدرًا كبيرًا من الاهتمام لتركيبات الاختبار والمعايرة والسلامة والسجلات بقدر ما تهتم بأداة الاختبار نفسها.
لا تستخدم الفحص الكهربائي النهائي كبديل للتحكم في هوية المادة أو أبعادها أو نظافتها أو تسلسل التجميع.
يمكن أن يكون الاستعانة بمصادر خارجية لإجراء اختبارات متخصصة أمراً معقولاً، ولكن المسؤولية عن أدلة المنتج تظل على عاتق الشركة المصنعة.
تعمل ملحقات الكابلات عند الاتصال بين الكابل والمعدات أو بين أقسام الكابل. اعتمادًا على المنتج، يحتاجون إلى الحفاظ على الاستمرارية الكهربائية، وأداء العزل، واستمرارية الشاشة أو الأرض، والتحكم الميداني، والختم، والسلامة الميكانيكية. ولذلك يجب أن تجيب فحوصات المصنع على ثلاثة أسئلة مختلفة.
أولاً، هل المواد الواردة والمكونات المشتراة هي العناصر الصحيحة المعتمدة؟ ثانيًا، هل أدى الإنتاج إلى خلق الشكل الهندسي وحالة التجميع المقصودة؟ ثالثًا، هل يفي المنتج النهائي بمعايير الإصدار المحددة؟ غالبًا ما يكون السؤالان الأولان هما المكان الذي يتم فيه إيقاف حالات الفشل التي يمكن الوقاية منها. قد يفشل المختبر الذي يقوم بإجراء اختبار نهائي فقط في استبدال المورد، أو تلف الجسم المصبوب، أو الموصل الخاطئ، أو المجموعة غير المكتملة، أو توجيه التجميع غير الصحيح الذي أدى إلى حدوث المخاطر.

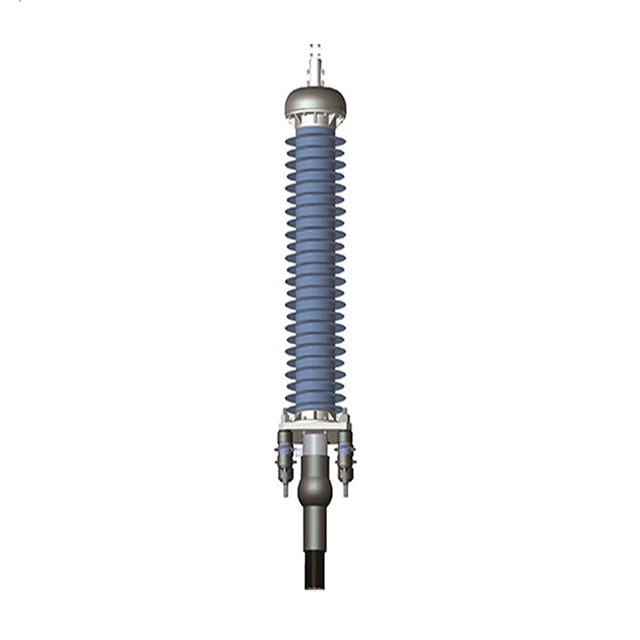

يجب أن يتبع نطاق الاختبار المنتج. تشتمل ملحقات الكابلات 4E على منتجات متوسطة الجهد في نطاق 6 كيلو فولت إلى 35 كيلو فولت وملحقات عالية الجهد لـ 66 كيلو فولت وما فوق. لا يمكن لفئات المنتجات هذه أن تشترك بشكل معقول في افتراض اختبار عالمي واحد. يجب مراجعة خطة الاختبار وترتيبات السلامة والتركيبات ومسار التأهيل الخارجي بشكل منفصل لكل عائلة تم إطلاق سراحها.
التفتيش الوارد يمنع المصنع من بناء مشاكل الجودة في كل وحدة. يبدأ الأمر بالتعريف: رقم الجزء، والمراجعة، وموافقة المورد، ورقم الدفعة، والكمية، والحالة، ومتطلبات التخزين. يجب أن يعكس عمق الفحص دور المكون. إن الجسم العازل المصبوب، أو مكون التحكم في الضغط، أو الموصل، أو جزء الختم، أو عنصر الشاشة الموصلة يستحق طريقة تحقق محددة. قد تتطلب المواد الاستهلاكية البسيطة التحكم في الهوية ومدة الصلاحية بدلاً من اختبار معقد.
تشتمل معدات الفحص الواردة الأساسية عادةً على أدوات أبعاد مُعايرة، وأجهزة قياس مناسبة، وأدوات مساعدة للفحص البصري، ومقاييس عندما تكون كمية المواد أو وزن المجموعة مهمًا، وأدوات وضع العلامات أو الرمز الشريطي، وتخزين محمي للاحتفاظ بالعينات. يجب تحديد نطاق القياس الدقيق والدقة من الرسومات والتفاوتات. إن شراء جهاز عالي الدقة بدون طريقة لوضع الجزء المرن بشكل ثابت لا يؤدي إلى قياس موثوق.
حالة المواد هي أيضًا مدخلات اختبار. يمكن أن تتلف المكونات المرنة بسبب سوء التعامل أو التلوث أو التشوه. قد يكون للمواد اللاصقة والمعاجين ومواد التنظيف ومركبات معينة مدة صلاحية أو حدود بيئية. إنشاء نظام حالة يفصل بين المواد المقبولة والمرفوضة والمعلقة والتي لم يتم فحصها بعد. وهي غير مكلفة مقارنة بالمطالبة الميدانية وتمنح المدققين طريقًا مرئيًا من الدفعة المسلمة إلى المجموعة النهائية.
يجب أن تتحقق عملية التحكم أثناء العملية مما لم يعد من الممكن رؤيته أو تصحيحه لاحقًا. بالنسبة للإنهاء أو المفصل، قد يشمل ذلك اتجاه المكون، أو عمق الإدخال، أو موقع جزء التحكم في الضغط، أو تثبيت الموصل، أو إعداد عزم الدوران أو الضغط، أو وضع الختم، أو نظافة الواجهة، أو إكمال محتوى المجموعة. ويمكن أن تكون الطريقة بصرية، أو بعدية، أو ميكانيكية، أو كهربائية، أو رقمية، ولكن يجب أن تكون قابلة للتكرار ومرتبطة بقاعدة قبول واضحة.
يحتاج المشغلون إلى تركيبات وأجهزة قياس مصممة للجزء، وليست مرتجلة بالذاكرة. يمكن أن يكون مقياس التحرك/عدم الحركة أكثر فائدة من الفرجار للأغراض العامة عندما يتحقق من موقع حرج واحد باستمرار. قد تحتاج الأداة التي يتم التحكم فيها بعزم الدوران إلى إعدادات مبرمجة، والتحكم في الوصول، وخطة استجابة للحصول على نتيجة خارج النطاق. قد تحتاج عملية التجعيد إلى تحديد القالب وتسلسل محدد وفحص الاتصال الناتج. بالنسبة للمجموعات المجمعة يدويًا، يمكن أن يؤدي مسح الرمز الشريطي أو قائمة الاختيار التي تم التحقق منها إلى منع مكون صغير مفقود من أن يصبح مشكلة للعملاء.
يجب على المصنع تسجيل المعلومات التي يمكنه استخدامها فقط. النماذج المفرطة تدعو إلى إدخالات غير موثوقة. يحدد السجل القوي المنتج أو الدفعة أو المحطة أو المشغل أو الوردية أو الأداة أو الأداة حيثما كان ذلك مناسبًا والنتيجة والتصرف. قم بتوجيه البيانات حيث يمكن أن تكشف عن الانحراف. إذا اقترب أحد الأبعاد ببطء من الحد الأقصى أو إذا أدت أداة معينة إلى إعادة صياغة متكررة، فيمكن اتخاذ الإجراء قبل أن يصل الفشل إلى الاختبار النهائي.
الاختبار الروتيني هو الدليل المستخدم لإصدار المنتج بموجب خطة التصنيع المتفق عليها. يأتي المحتوى الدقيق من المتطلبات المعمول بها للمنتج وعقد العميل. وقد تشمل تأكيد الأبعاد، والاستمرارية الكهربائية، والفحوصات المتعلقة بالعزل، والفحص البصري والعلامات، والتحقق من المعدات، أو غيرها من الفحوصات المحددة. لا ينبغي أن يطلق عليه اختبار النوع لمجرد أنه يتم إجراؤه باستخدام المعدات الكهربائية.
طبقة الاختبار | الغرض الأساسي | فئة المعدات النموذجية | سجل مطلوب |
|---|---|---|---|
التفتيش الوارد | تأكيد الهوية والحالة والخصائص الهامة للعناصر المستلمة | المقاييس، المساعدات البصرية، المقاييس، أدوات التتبع | دفعة المورد، نتيجة القبول، مرجع التفتيش |
التحكم في العملية | منع أخطاء التجميع أو الأبعاد من التحرك في اتجاه مجرى النهر | تركيبات مخصصة، وأدوات عزم الدوران أو الضغط، ومقاييس الانطلاق/عدم الانطلاق | معرف المنتج أو الدفعة، نتيجة المحطة، إجراء غير طبيعي |
الافراج الروتيني | تأكد من أن كل منتج أو وحدة إنتاج محددة تلبي معايير الإصدار | معدات الاختبار الكهربائية الخاصة بالمنتج، وفحوصات الأبعاد والتعبئة | نتيجة الاختبار، وهوية الأداة أو التركيب، وحالة الإصدار |
التحقق من التنمية | تعرف على ما إذا كان التصميم الجديد أو المتغير يعمل على النحو المنشود | التركيبات المتخصصة، المعدات البيئية أو الميكانيكية، أدوات التحليل | خطة الاختبار والتكوين والملاحظات والاستنتاجات |
المؤهل الرسمي | إظهار الأداء بموجب بروتوكول خارجي أو داخلي محدد | مختبر معتمد أو قدرة متخصصة في الجهد العالي | التقرير وتتبع العينة والتكوين والمراجعة |
يجب أن يحدد مصنع ملحقات الكابلات بوضوح معنى فشل الاختبار الروتيني. هل المنتج قابل لإعادة العمل؟ هل يتطلب الحدث احتواء الكمية؟ هل يجب فحص التركيبة؟ هل المراجعة الهندسية مطلوبة؟ يعتبر نظام الاختبار الذي يعرض النجاح أو الفشل فقط بدون عملية التخلص غير مكتمل.
عندما تتطلب متطلبات المنتج إجراء اختبار الجهد العالي، يجب تصميم ترتيب الاختبار كنظام أمان يمكن التحكم فيه. المعدات نفسها ليست سوى عنصر واحد. تحتاج المنطقة إلى الفصل المناسب، ومؤشرات التحذير، والأقفال المتداخلة أو الوصول الخاضع للتحكم بما يتناسب مع المخاطر، وترتيبات التأريض، وإجراءات الطوارئ، والموظفين المدربين، وفحص الخيوط والوصلات، وتعليمات التشغيل الموثقة. ويجب أن تكون تجهيزات المنتج مناسبة أيضًا؛ يمكن للمحول المرتجل أن يخلق ظروفًا غير آمنة أو قراءات لا معنى لها.
لا تحدد اختبار الجهد العالي الذي يتم تحديده فقط من خلال الحد الأقصى لإخراجه. تحديد الاختبارات المقصودة، وسعة المنتج أو تكوينه حيثما كان ذلك مناسبًا، ووظائف التحكم والقياس المطلوبة، والمساحة المتاحة، واحتياجات التركيبات، ولوائح السلامة المعمول بها، ودعم الخدمة. ثم قم بإنشاء طريقة عمل آمنة وتأكيدها من خلال التشغيل. لا ينبغي أن تصبح منطقة الاختبار طريقًا مختصرًا يستخدمه موظفون غير مدربين تحت ضغط الإنتاج.
يجب على إدارة المصنع أيضًا أن تفهم حدود الاختبار. يمكن أن يوفر الفحص الكهربائي الروتيني دليلاً قيمًا على الإطلاق، لكنه لا يثبت كل حالة ميدانية طويلة المدى. هذا هو سبب وجود اختبارات النوع والتطوير الرسمية. في الأدبيات الفنية المتعلقة باختبار ملحقات الكابلات، يتم التعامل مع اختبارات التطوير والاختبارات الروتينية واختبارات النوع كفئات منفصلة؛ يجب أن يحافظ المصنع على نفس التمييز في مصفوفة الاختبار الخاصة به.
تحتاج المنتجات الجديدة والتغييرات المهمة إلى طريق تحقق يتجاوز التحكم الروتيني في الإنتاج. اعتمادًا على المنتج، قد يتضمن ذلك تقييمًا كهربائيًا أو حراريًا أو ميكانيكيًا أو بيئيًا أو متعلقًا بالتركيب بموجب معيار محدد أو مواصفات العميل. لا تحتاج الشركة الناشئة بالضرورة إلى امتلاك كل قطعة من المعدات المتخصصة. قد توفر المختبرات الخارجية المعتمدة والشركاء المتخصصين طريقًا أفضل أثناء التطوير المبكر.
الاستعانة بمصادر خارجية لا ينقل مسؤولية التصميم. يجب أن تتحكم الشركة المصنعة في تكوين العينة، ومراجعة الرسم، والمواد، وإمكانية تتبع الدفعة، وتعليمات التحضير، وطلب الاختبار، والانحرافات، ومراجعة التقرير، والارتباط من التقرير إلى إصدار الإنتاج الذي تم إصداره. إذا تغير القالب أو المادة أو الموصل أو إعداد العملية أو الشكل الهندسي بشكل جوهري، فقم بتقييم ما إذا كانت الأدلة الموجودة لا تزال سارية. لا يعد تقرير التأهيل للتكوين السابق بمثابة شهادة شاملة لجميع المتغيرات المستقبلية.

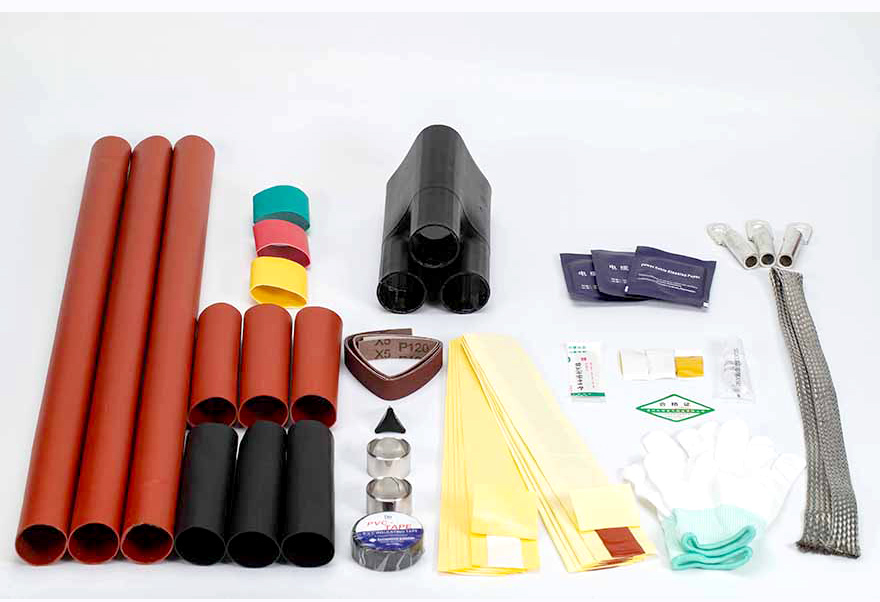

هذا مهم بشكل خاص للعائلات الملحقة المعقدة. يغطي خيارات نطاق إنهاء الكابل 4E الانكماش الحراري والانكماش البارد والتشكيل. يمكن أن تتطلب كل تقنية عينات وتركيبات وشروط تحقق مختلفة. يجب أن تكون خطة اختبار المصنع محددة مثل بنية المنتج.
تكون الأداة مفيدة فقط إذا كان المصنع يعلم أنها مناسبة وقابلة للمعايرة. احتفظ بسجل معايرة يسجل هوية الأصل وموقعه ونطاقه وحالته وتاريخ الاستحقاق والإجراء عندما يتأخر أحد العناصر عن الاستحقاق أو يكتشف أنه خارج نطاق التسامح. قم بوضع علامة واضحة على الأدوات حتى يتمكن المشغلون من معرفة ما إذا كانت متاحة للاستخدام. حافظ على المقاييس الرئيسية أو المعايير المرجعية عندما تتطلب العملية ذلك.
إن انضباط نظام القياس يعني أيضًا تقييم التركيبات والطريقة. يمكن للمكونات المرنة أو المنحنية أو الناعمة أن تعطي قراءات مختلفة عند حملها بشكل مختلف. إذا كان البعد بالغ الأهمية، فحدد المسند ونقطة الاتصال والضغط والبيئة إذا كان ذلك مناسبًا وحالة العينة. قم بإجراء دراسة تكرارية بسيطة مع أكثر من مشغل عندما يكون ذلك عمليًا. قد تظهر النتيجة أن المشكلة ليست في الفرجار بل في الطريقة.
وينطبق نفس النهج على تركيبات الاختبار الكهربائية. حدد الوحدة من خلال رقم الجزء والمراجعة، وقم بفحصها وحمايتها من التلف، واحتفظ بالتكوين في سجل الاختبار. إذا تغيرت النتيجة بشكل غير متوقع، فيجب أن يأخذ التحقيق في الاعتبار المنتج والأداة والتركيبات ومجموعة الخيوط والطريقة بدلاً من افتراض أن المنتج هو المخطئ دائمًا.
أفضل نظام بيانات هو النظام الذي يربط المنتج النهائي بالأدلة بشكل موثوق. قد يستخدم التنفيذ الأساسي سجلات ورقية خاضعة للرقابة وملصقات الدفعة؛ قد تستخدم عملية أكبر الرموز الشريطية ونظام التصنيع. يجب أن يحافظ أي من النهجين على نفس السلسلة: طلب العميل أو أمر الإنتاج، والمجموعة النهائية، وقائمة المواد، ودفعات المواد، وسجلات العملية الرئيسية، ونتيجة الاختبار، وقرار الإصدار، والشحن.
استخدم لوحات المعلومات بعناية. تتبع التدابير التي تدعم القرارات، مثل معدل رفض الوارد، وإنتاجية المرور الأول، وسبب إعادة العمل، وفشل الاختبار حسب المحطة، وحالة المعايرة، ومعدل إصدار المورد، ومرتجعات العملاء. لا تقم بإنشاء قائمة طويلة من المقاييس دون ملكية. يجب أن يؤدي الخلل المتكرر إلى الاحتواء، وتحليل السبب الجذري، والإجراءات التصحيحية، ومراجعة الفعالية، والتحديث الموثق عند الحاجة.
بالنسبة للنباتات المتنامية، تساعد هذه المعلومات في تحديد أولويات الاستثمار. قد يبرر الاختلاف المتكرر في التجميع تركيبًا أفضل. قد تبرر طوابير الاختبار الطويلة إنشاء محطة اختبار ثانية. قد يبرر اختلاف المورد فحوصات واردة أكثر صرامة أو مراجعة للمؤهلات. وينبغي للبيانات أن تجعل المصنع أكثر ذكاءً، وليس مجرد أكثر توثيقاً.
ابدأ بصياغة مصفوفة اختبار المنتج الذي تم إصداره. قم بإدراج كل عائلة منتج، والخصائص المهمة، ومرحلة الفحص، والطريقة، والمعدات أو التركيبات، ومعايير القبول، والسجل، والدور المسؤول. استخدامه لتحديد قائمة الشراء الأولى. يجب أن تدعم القائمة الأولية فحص الاستلام الآمن، والتجميع القابل للتكرار، والإصدار الروتيني الخاضع للرقابة، والسجلات الموثوقة.
بعد ذلك، حدد كل محطة اختبار كحزمة: الأداة، وتركيبات المنتج، وتعليمات العمل، وخطة المعايرة، وترتيبات السلامة، والتقاط البيانات، وقطع الغيار، واختبار التشغيل. وهذا يمنع المشكلة الشائعة المتمثلة في شراء أداة قادرة بدون طريقة آمنة أو قابلة للتكرار لاستخدامها على المنتج. ثم خطط للتطوير والوصول إلى اختبار النوع لكل عائلة قبل أن يقدم فريق المبيعات مطالبات الأداء.
وأخيرًا، قم بمراجعة القائمة بعد إنشاء الإصدار التجريبي. ستكون بعض المعدات ضرورية؛ قد يكون من الأفضل تأجيل البنود الأخرى. الأولوية ليست لملء المختبر. الهدف هو جعل كل وحدة تم إصدارها قابلة للتتبع، ومجمعة بشكل صحيح، ومدعومة بالأدلة المناسبة.
معدات الاختبار المناسبة لمصنع ملحقات الكابلات هي نظام متصل من الأساليب والأشخاص والتركيبات والأدوات والسجلات وضوابط السلامة. يحمي الفحص الوارد العملية، وتحمي عمليات الفحص أثناء العملية الواجهات المهمة، وتحمي الاختبارات الروتينية الإصدار، ويحمي اختبار التطوير أو النوع مطالبة المنتج. يمكن لـ 4E دعم الشركات المصنعة التي تحتاج إلى محاذاة نطاق ملحقات الكابلات وتخطيط المصنع والاستعداد للإنتاج. استثمر أولاً في الضوابط التي تسمح لخط جديد بتصنيع نفس المنتج المقبول مرارًا وتكرارًا؛ أضف قدرة متخصصة عندما تجعل استراتيجية المنتج وحجمه ذا قيمة.
لا، فهي تحتاج إلى مراقبة روتينية مناسبة لمنتجاتها التي تم إصدارها وطريق محدد للاختبار المتخصص عند الحاجة. يمكن تنفيذ بعض أعمال التأهيل الرسمية خارجيًا، بشرط التحكم في العينات والتكوينات والتقارير.
التحقق من الهوية والمراجعة والدفعة والحالة وحالة التخزين والخصائص الحرجة المحددة في خطة الفحص المعتمدة. يجب أن تركز الخطة على الميزات التي تؤثر على أداء الملاءمة أو العزل أو الختم أو التجميع.
لا. يمكن للفحص البصري اكتشاف التلف أو المكونات المفقودة أو العيوب الواضحة في التجميع، لكنه لا يمكنه إثبات جميع الخصائص الكهربائية. يجب أن يكون جزءًا من خطة التحكم الخاصة بالمنتج.
استخدم فاصلًا زمنيًا بناءً على الأداة واستخدامها والمخاطر وتوجيهات الشركة المصنعة والتاريخ السابق. ويجب على المصنع أيضًا حماية المعدات من التلف وإزالتها من الاستخدام عندما تكون الحالة غير واضحة.
تقوم التركيبات بوضع المنتج وإنشاء الواجهة بين الأداة وعنصر الاختبار. يمكن أن تؤدي التركيبات السيئة أو التالفة إلى خلق ظروف غير آمنة أو نتائج خاطئة أو قياسات غير متناسقة حتى عندما يكون الجهاز نفسه قادرًا.
احتفظ بهوية المنتج أو الدفعة، والتاريخ، والنتيجة، والطريقة المطبقة، ومحطة الاختبار أو هوية التركيب حيثما كان ذلك مناسبًا، والمشغل أو المراجع، وقرار الإصدار أو التصرف. ربط السجل بتاريخ المادة والإنتاج.
