باعتبارنا شركة مصنعة رائدة وموردًا مباشرًا لمكونات البنية التحتية الكهربائية المتقدمة، فإننا نقدم كابل XLPE الداخلي البارد القابل للتقلص بقدرة 26/35 كيلو فولت لثلاثة مراكز. تم تصميم مجموعة الإنهاء المتميزة هذه خصيصًا للبيئات الصناعية الصعبة ومشاريع شبكات الطاقة واسعة النطاق، مما يوفر أمانًا لا هوادة فيه وطول العمر التشغيلي. ومن خلال تبسيط عملية شراء الملحقات ذات الجهد العالي، فإننا نقدم حلاً يقلل من وقت التثبيت مع زيادة موثوقية الشبكة إلى الحد الأقصى.
المادة الأساسية: مطاط السيليكون السائل المصبوب بالحقن عالي الجودة.
توافق الجهد: مُحسّن لكابلات XLPE/EPR ثلاثية النواة بقدرة 26/35 كيلو فولت.
طريقة التثبيت: هيكل توسعة قابل للانكماش على البارد بدون شعلة.
العمر المتوقع: تم تصميمه لأكثر من 20 عامًا من الخدمة المستمرة.

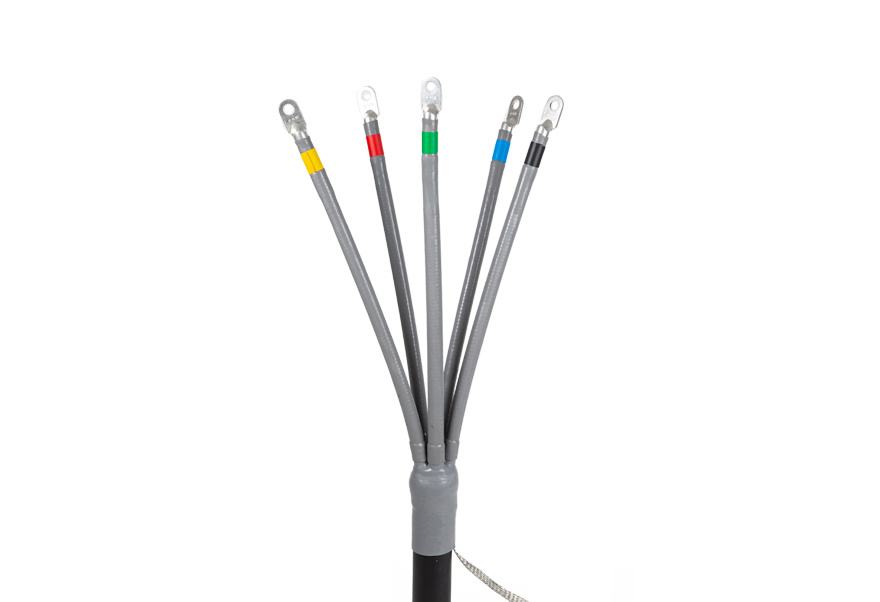

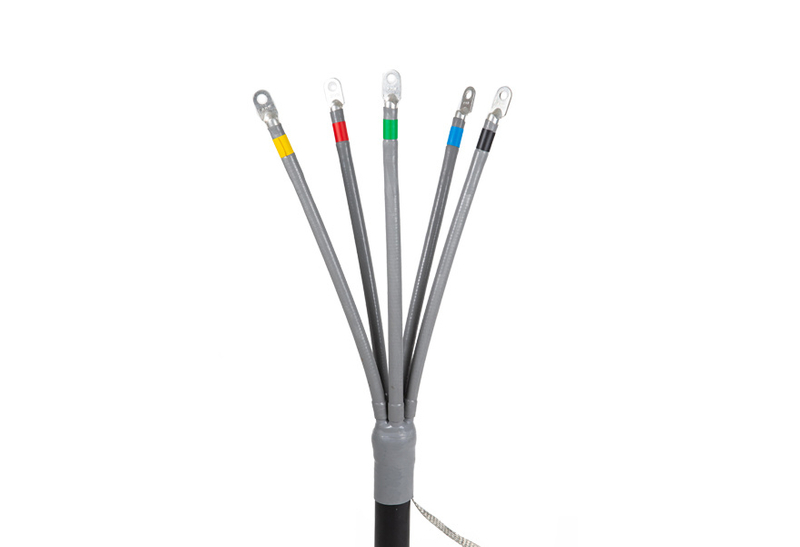

يمثل كابل XLPE الداخلي القابل للتقلص على البارد 26/35 كيلو فولت قمة هندسة ملحقات الكابلات الحديثة، وهو مصمم لإدارة الضغط الكهربائي المكثف الموجود في شبكات الجهد العالي بسلاسة. يوجد في قلب نظام الإنهاء هذا جسم رئيسي مُجهز بدقة، ويدمج مخروط ضغط عالي الدقة وطبقة عازلة. تم تصنيعه من خلال قالب حقن بلاستيكي متقدم باستخدام مطاط السيليكون السائل الممتاز، ويتميز الإنهاء بلمسة نهائية ناعمة خالية من العيوب والتي تترجم مباشرة إلى عزل كهربائي فائق. عند التعامل مع المادة، تبدو مرنة ولكنها مرنة بشكل ملحوظ، مما يدل على قدراتها العالية على الاستطالة وقوة التمزق الاستثنائية. تضمن تركيبة المواد الفريدة هذه أن يحافظ الطرف على ضغط شعاعي ثابت وموحد على جسم الكابل طوال فترة الخدمة بأكملها، ويعمل بشكل فعال كطبقة ثانية.
في التطبيقات ذات الجهد العالي، تعد الواجهة بين الكابل والملحق أمرًا بالغ الأهمية. يعمل هذا الإنهاء البارد القابل للانكماش على التخلص من انهيار زحف التنفس المخيف الذي غالبًا ما يصيب المنتجات الرديئة أثناء التدوير الحراري لتشغيل الكابلات النشطة. عندما يسخن الكابل ويبرد، ويتمدد وينكمش، يتم ضبط مطاط السيليكون السائل ديناميكيًا، مما يحافظ على قوة حزمة محكمة وغير منفذة. لا توجد فجوات هوائية مجهرية متبقية، ويتم الحفاظ على سعة المجال الكهربائي الموحدة بشكل صارم. علاوة على ذلك، تم تصميم الأنابيب متعددة النواة والأنابيب اللونية النسبية لتتوافق تمامًا مع متطلبات المواد الأساسية للإعدادات الصناعية المعقدة، مما يضمن الحماية المطلقة لعزل الكابل. والنتيجة هي اتصال صامت ومستقر وآمن بشكل لا يصدق يمكن لمديري المرافق ومهندسي الشبكات الوثوق به ضمنيًا، وخاليًا تمامًا من نقاط الضعف المرتبطة بالبدائل التقليدية لتقليص الحرارة.
لتسهيل الحسابات الهندسية الدقيقة وضمان التوافق التام مع متطلبات مشروعك، يرجى مراجعة المعايير الفنية الشاملة أدناه. تشمل هذه المواصفات بيانات الأبعاد عبر فئات الجهد المختلفة ونتائج اختبارات الأداء الكهربائي الصارمة.
الحجم (مم) | 8.7/15kV | 12/20kV | 18/30KV | 26/35kV |
|---|---|---|---|---|
الإنهاء الخارجي L | 252 | 370 | 370 | 450 |
الإنهاء الخارجي أ | ≥800 | ≥950 | ≥950 | ≥1300 |
إنهاء داخلي L | 180 | 288 | 288 | 370 |
الإنهاء الداخلي أ | ≥700 | ≥850 | ≥850 | ≥1200 |
المفصل الأوسط L | 378 | 430 | 430 | 488 |
المشترك الأوسط أ | 1300 | 1600 | 1600 | 1800 |
الجهد االكهربى | رقم القسم 1 (مم⊃2;) | رقم القسم 2 (مم⊃2;) | رقم القسم 3 (مم⊃2;) | رقم القسم 4 (مم⊃2;) |
|---|---|---|---|---|
8.7/15 كيلو فولت | 25-50 | 70-120 | 150-240 | 300-400 |
12/20، 18/30، 26/35 كيلو فولت | 50-95 | 120-185 | 240-400 | 500-630 |
عنصر الاختبار | 6/10 (12.5) كيلو فولت | 8.7/15(17.5) كيلو فولت | 26/35 (40.5) كيلو فولت | السكك الحديدية Uo = 27.5 كيلو فولت | نتيجة الاختبار |
|---|---|---|---|---|---|
اختبار الجهد التردد 5min | لا وميض ، دون انهيار تحت 4.5UO | لا وميض ، دون انهيار | |||
جهد التردد لمدة 1 دقيقة تحت اختبار المطر | لا وميض ، دون انهيار تحت 4UO | لا وميض ، دون انهيار | |||
التفريغ الجزئي في اختبار درجة حرارة الغرفة | حجم التفريغ تحت 1.73UO ≤10pc | ≤1.6pc | |||
دورة تحميل الجهد الثابت في اختبار الهواء | مسخن 2.5uo وموصل إلى درجة حرارة إلى 95-100 درجة مئوية ثلاث مرات ، لا وميض ، دون انهيار | لا وميض ، دون انهيار | |||
التفريغ الجزئي في اختبار درجة الحرارة العالية | موصل الكابل الساخن إلى 95-100 درجة مئوية ، حجم التفريغ تحت 1.73UO ≤10pc | ≤1.6pc | |||
الجهد الدافع في اختبار درجة الحرارة العالية | 75kV | 95kV | 200kV | 250kV | موصل كابل ساخن إلى 95-100 درجة مئوية، قطبية إيجابية وسلبية 10 مرات، بدون وميض، بدون عطل |
اختبار دورة تحميل الجهد الثابت | مسخن 2.5uo وموصل إلى درجة حرارة إلى 95-100 درجة مئوية ستين مرة ، لا وميض ، دون انهيار | لا وميض ، دون انهيار | |||
اختبار الجهد الدافع | 75kV | 95kV | 200kV | 250kV | كل من القطبية الإيجابية والسلبية 10 مرات ، لا وميض ، دون انهيار |
15 دقيقة اختبار الجهد التردد | لا وميض ، دون انهيار تحت 2.5UO | لا وميض ، دون انهيار | |||
اختبار رذاذ ملح الإنهاء في الهواء الطلق | 1.25Uo، 1000 ساعة، بدون وميض، بدون عطل، لا يوجد تآكل كهربائي كبير أو أضرار ميكانيكية | لا وميض ، دون انهيار | |||
الاختبار الرطب الإنهاء الداخلي | 1.25UO ، 300 ساعة ، لا وميض ، دون انهيار ، لا تآكل كهربائي كبير وتلف ميكانيكي | لا وميض ، دون انهيار | |||
يؤثر الاستثمار في ملحقات الإنهاء عالية الجودة بشكل مباشر على الربحية الأساسية لشبكات توزيع الطاقة عن طريق تقليل فترات الصيانة بشكل كبير ومنع الأعطال الكارثية. تم تصميم نهاياتنا القابلة للانكماش على البارد لتوفير قيمة فورية عند التثبيت والأداء المستدام على مدى عقود.
توزيع المجال الكهربائي الموحد: يعمل مخروط الضغط المُحسّن هندسيًا على توزيع الضغط الكهربائي عالي الجهد بسلاسة عند نقطة قطع درع الكابل، مما يخفف من خطر تدهور العزل.
التشوه المتبقي الصغير: بفضل أنبوب دعم التوسيع المتقدم والسيليكون الفاخر، يتم تثبيت المادة مرة أخرى بقوة هائلة، مما يترك الحد الأدنى من التشوه المتبقي ويضمن قبضة مشابهة للكابل.
الحماية المتكاملة: يوفر تضمين أنابيب وضع العلامات، والشاشة النحاسية، والأسلاك النحاسية المضفرة، والأنابيب ثلاثية الأصابع حاجزًا وقائيًا شاملاً ومتكاملًا ضد التهديدات الميكانيكية والكهربائية.
تصميم بدون تنفس: تمنع قدرة الانكماش الديناميكي بشكل فعال تأثير 'التنفس' أثناء دورات الحمل الحراري، مما يمنع الرطوبة والملوثات تمامًا.
يكمن أساس أي ملحق كابل موثوق في تركيبته المادية. نحن نستخدم حصريًا مطاط السيليكون السائل من الدرجة الأولى، والذي تم اختياره لخصائصه الفيزيائية الاستثنائية التي تفوق بكثير EPDM التقليدي أو البلاستيك المنكمش بالحرارة. هذه المادة ليست مجرد غطاء؛ إنه حاجز نشط وسريع الاستجابة يحمي استثماراتك في البنية التحتية.
مرونة واسترداد استثنائيين: يمتد مطاط السيليكون بسلاسة فوق الكابل وينسحب على الفور بضغطة مرضية ومحكم بمجرد إزالة القلب الداخلي، مما يحافظ على الضغط الشعاعي النشط.
مقاومة للماء الفائقة: سطح النهاية يطرد الماء بشكل طبيعي. تتراكم الرطوبة وتتدحرج على الفور، مما يمنع تكوين مسارات مائية موصلة على السطح.
مقاومة عالية للتمزق: مصممة لتحمل قسوة التركيب الصناعي، تقاوم المادة الثقوب والتمزقات، حتى عند التعامل معها في بيئات ضيقة وكاشطة.
الاستقرار الحراري: يظل الهيكل الجزيئي للسيليكون السائل مستقرًا تمامًا في ظل التقلبات الشديدة في درجات الحرارة، ولا يصبح هشًا أبدًا في ظروف التجميد أو الذوبان تحت الأحمال الكهربائية الثقيلة.
بالنسبة لمشغلي المرافق ومديري الشبكات، فإن السلامة الكهربائية هي المقياس النهائي. يخضع هذا الإنهاء بقدرة 26/35 كيلو فولت لمجموعة من الاختبارات القاسية لضمان أداء لا تشوبه شائبة تحت أشد الضغوط الكهربائية التي يمكن تخيلها. تتحدث البيانات عن نفسها، مما يوفر راحة البال المطلقة لتوزيع الطاقة عالي المخاطر.
التفريغ الجزئي المنخفض للغاية: يؤكد الاختبار أن حجم التفريغ يبلغ ≥10pC (و ≥1.6pC لمعايير السكك الحديدية) أقل من 1.73Uo في كل من الغرفة ودرجات الحرارة المرتفعة، مما يضمن حماية صامتة وغير مرئية دون تلف العزل التدريجي.
مرونة نبضات البرق: قادرة على تحمل اختبار الجهد الكهربي النبضي بقدرة 200 كيلو فولت (القطبية الإيجابية والسلبية، 10 مرات) دون حدوث وميض أو عطل واحد، مما يوفر الحماية من الزيادات الجوية غير المتوقعة.
قدرة تحمل دورة الحمل: ثبت أنه يتحمل دورات تحميل الجهد الثابت في الهواء، ويتم تسخينه إلى 95-100 درجة مئوية لمدة ستين دورة دون فشل، مما يدل على الموثوقية المطلقة خلال فترات ذروة الطلب على الطاقة.
الحماية من الجهد الزائد: اجتاز اختبار جهد التردد لمدة 5 دقائق تحت 4.5Uo دون أي عطل، مما يوفر هامش أمان هائل فوق ظروف التشغيل القياسية.
الوقت هو مورد بالغ الأهمية في مشاريع البنية التحتية واسعة النطاق. تُحدث تقنيتنا القابلة للانكماش على البارد ثورة في عملية التثبيت، مما يؤدي إلى التخلص من التعقيدات والمخاطر والتكاليف الخفية المرتبطة بطرق الإنهاء التقليدية. والنتيجة هي نشر أسرع وأكثر أمانًا وأكثر اتساقًا عبر شبكتك بالكامل.
سلامة خالية من الشعلة: عملية التثبيت غير القابلة للاشتعال تمامًا تلغي الحاجة إلى اللهب المكشوف أو المسدسات الحرارية، مما يجعلها آمنة تمامًا للاستخدام في الأماكن الضيقة والمصانع الكيميائية والبيئات المتفجرة.
انكماش بدون أدوات: لا يتطلب التثبيت أدوات تجعيد أو تسخين متخصصة. يقوم الفني ببساطة بفك دوامة الدعم الداخلي، ويتقلص الإنهاء تلقائيًا ليشكل ختمًا لا تشوبه شائبة من درجة المصنع.
تقليل تكاليف العمالة: يعمل التصميم البديهي على تقليل الوقت المطلوب لكل إنهاء بشكل كبير. هناك حاجة إلى الحد الأدنى من التدريب المتخصص، مما يسمح للقوى العاملة لديك بإكمال التركيبات الضخمة في جزء صغير من الإطار الزمني المتوقع.
تطبيق مقاوم للخطأ: من خلال إزالة متغيرات التسخين غير المتساوي أو تقنيات التقليص غير الصحيحة، تضمن طريقة الانكماش البارد ضغطًا موحدًا وتحديد موضع في كل مرة، مما يزيل الخطأ البشري.
نادراً ما تعمل أنظمة الطاقة الصناعية في ظروف نقية. سواء كنت تواجه الرياح المالحة القارسة لمنشأة ساحلية أو الهواء الرطب الراكد في قبو تحت الأرض، فقد تم تصميم هذا الإنهاء لتجاهل الاعتداءات البيئية التي من شأنها أن تؤدي بسرعة إلى تحلل المواد الأقل.
حاجز الرطوبة الشديد: بعد اجتياز اختبار الرطب الداخلي الصارم لمدة 300 ساعة عند 1.25Uo دون وميض كهربائي أو تآكل كهربائي، فإنه يضمن التشغيل الخالي من العيوب في البيئات الداخلية شديدة الرطوبة أو المعرضة للتكثيف.
مناعة رش الملح: اجتازت الإصدارات الخارجية اختبار رش الملح الوحشي الذي دام 1000 ساعة، مما أثبت قيمته بالنسبة للمنصات البحرية، والمجمعات الصناعية الساحلية، والمناطق شديدة التلوث.
مقاومة الأشعة فوق البنفسجية والأوزون: تركيبة السيليكون الفاخرة تقاوم بطبيعتها التأثيرات المهينة للأشعة فوق البنفسجية والأوزون الجوي، مما يمنع تشقق السطح والطباشير على مدى عقود من التعرض.
الدفاع الكيميائي: يقاوم السطح الأملس غير المسامي تراكم الغبار الصناعي والأبخرة الكيميائية والملوثات المحمولة جواً، مما يحافظ على مقاومته العالية لتتبع السطح.
تؤدي سلسلة التوريد المجزأة إلى تعقيد التصاميم الهندسية. نحن نقدم خط إنتاج شامل ومتعدد الاستخدامات يتكيف تقريبًا مع أي متطلبات جهد متوسط إلى عالي، مما يضمن التكامل السلس في البنية التحتية الحالية أو المخطط لها.
نطاق الجهد الكهربي الواسع: متوافق تمامًا عبر فئات الجهد المتعددة، بما في ذلك 6/10 كيلو فولت، و8.7/15 كيلو فولت، و12/20 كيلو فولت، و18/30 كيلو فولت، و26/35 كيلو فولت، مما يسمح بعمليات شراء موحدة عبر مراحل المشروع المتنوعة.
دعم شامل للمقاطع العرضية: تستوعب قدرة التوسعة الديناميكية بشكل مريح مجموعة واسعة من أحجام الكابلات، بدءًا من الموصلات المدمجة مقاس 25 مم⊃2; وحتى الموصلات الضخمة مقاس 630 مم⊃2;، مما يقلل الحاجة إلى تخزين العشرات من الأحجام المحددة.
توافق العزل: تم تصميمه بشكل مثالي للتفاعل مع كل من الكابلات متعددة النواة XLPE (البولي إيثيلين المتقاطع) وEPR (مطاط بروبيلين الإيثيلين)، مما يضمن قابلية التطبيق على نطاق واسع.
النظام البيئي الكامل للملحقات: إلى جانب الإنهاءات الداخلية، يتماشى النظام تمامًا مع نهاياتنا الخارجية 4E-WLS والمفاصل الوسطى 4E-JLS، مما يوفر حلاً موحدًا لربط الكابلات وإنهائها.
عند شراء مكونات البنية التحتية الحيوية، يجب أن تكون الثقة مدعومة بمعايير يمكن التحقق منها والتزامات طويلة الأجل. تخضع عمليات التصنيع لدينا لبروتوكولات صارمة لمراقبة الجودة، مما يضمن أن كل إنهاء يتم تسليمه إلى موقعك هو أحد الأصول وليس التزامًا.
الامتثال الدولي: تم تصميم مقاييس التصميم والاختبار والأداء بالرجوع إلى المعايير الكهربائية العالمية الصارمة، بما في ذلك IEC 60502-4، وGB/T 12706.4، وIEEE 48.
عمر تشغيلي ممتد: تم تصنيع هذه الملحقات من مواد مقاومة للتقادم، وهي مضمونة لتوفير عمر خدمة يتجاوز 20 عامًا، مما يقلل بشكل كبير من إجمالي تكلفة الملكية لمشغلي الشبكة.
التصنيع الخالي من العيوب: يضمن استخدام قالب حقن السيليكون السائل المتقدم أن كل جسم جاهز خالٍ من الفراغات الداخلية أو الشوائب أو الكسور الدقيقة قبل إرساله إلى المصنع.
تشغيل بدون صيانة: بمجرد التركيب، لا يتطلب الضغط الشعاعي الثابت والسطح المضاد للتتبع أي صيانة مستمرة، مما يحرر فرقك الهندسية للقيام بمهام أكثر أهمية.
إن تعدد الاستخدامات والمتانة التي يتمتع بها جهاز الإنهاء الداخلي القابل للتقلص على البارد بقدرة 26/35 كيلو فولت XLPE يجعله الملحق المفضل لمجموعة واسعة من القطاعات ذات الطلب العالي. فهو يوفر العمود الفقري المخفي والموثوق الذي يحافظ على تشغيل الصناعات الحديثة وتشغيلها.
المباني الصناعية والتجارية: توفر وصلات طاقة مدمجة وموثوقة للغاية داخل المحطات الفرعية وغرف المفاتيح الكهربائية في مصانع التصنيع واسعة النطاق ومراكز البيانات والمباني التجارية الشاهقة.
أنظمة الطاقة المتجددة: مناسبة تمامًا للأحمال المتقلبة والبيئات القاسية لشبكات تجميع مزارع الرياح والترابط بين شبكات الطاقة الشمسية على نطاق المرافق.
شبكات السكك الحديدية والنقل: تلبي المتطلبات المتخصصة للجهد العالي (Uo=27.5kV) لأنظمة السكك الحديدية المكهربة، مما يضمن توفير الطاقة دون انقطاع للبنية التحتية الحيوية للنقل.
تحديث الشبكة تحت الأرض: الحل الأمثل لتحديث شبكات الطاقة الحضرية القديمة، حيث المساحة محدودة، والرطوبة منتشرة، والتركيبات القائمة على الشعلة محظورة تمامًا.
إن اختيار شريك التصنيع المناسب لا يقل أهمية عن اختيار المكون المناسب. نحن نتمتع بعقود من الخبرة المتخصصة في ملحقات الكابلات عالية الجهد، ونقدم دعمًا لا مثيل له لمديري المشتريات والمهندسين الرائدين على مستوى العالم.
ميزة المصنع المباشر: من خلال التوريد مباشرة من المصنع، يمكنك تجاوز هوامش الربح الوسيطة، وتأمين مكونات كهربائية عالية الجودة بأسعار مشروع تنافسية للغاية.
سلسلة توريد متسقة: نحن نحافظ على قدرات إنتاجية قوية، مما يضمن أن مشاريع البنية التحتية الأكثر ضخامة وحساسية للوقت تتلقى موادها في الموعد المحدد تمامًا.
اختبار صارم في المصنع: تخضع كل دفعة لاختبارات كهربائية وميكانيكية شاملة في مختبراتنا الحديثة قبل الشحن، مما يضمن معدل نجاح بنسبة 100% عند التثبيت الميداني.
الدعم الهندسي الفني: فريقنا من المتخصصين في الجهد العالي متاح للمساعدة في مواصفات المشروع المعقدة، ومطابقة الكابلات، وحلول الملحقات المخصصة.
لمساعدة فرق الهندسة والمشتريات لديك في اتخاذ قرار مستنير، قمنا بتجميع إجابات على الأسئلة الأكثر أهمية المتعلقة بنهاياتنا القابلة للانكماش على البارد.
س: كيف يمكن مقارنة أداء مقاومة الماء للإنهاء بالانكماش البارد مع الطرق التقليدية؟
ج: توفر إكسسواراتنا القابلة للانكماش على البارد أداءً فائقًا في مقاومة الماء. يمارس مطاط السيليكون السائل ضغطًا شعاعيًا مستمرًا ونشطًا على الكابل. بالإضافة إلى اختبار صارم لمقاومة الماء واختبار رطب لمدة 300 ساعة، فهو يشكل حاجزًا لا يمكن اختراقه ضد الرطوبة، مما يجعله موثوقًا بشكل استثنائي في البيئات الرطبة أو تحت الأرض.
س: ما هو العمر التشغيلي المتوقع للمنتج في ظل التشغيل المستمر للجهد العالي؟
ج: تم تصميمه من مطاط السيليكون السائل عالي الجودة والمقاوم للشيخوخة، ويتجاوز عمر خدمة نهاياتنا بشكل عام 20 عامًا. تتميز المادة بمقاومتها العالية للأشعة فوق البنفسجية والأوزون والتدهور الحراري، مما يضمن ثباتًا طويل الأمد حتى في الظروف الصناعية القاسية.
س: هل يتطلب تركيب وصلة 26/35 كيلو فولت أي معدات تدفئة متخصصة أو تصاريح عمل ساخنة؟
ج: قطعا لا. تستخدم تقنية الانكماش البارد أنبوب دعم موسع مسبقًا. يتطلب التثبيت ببساطة فك هذا اللب الداخلي، مما يسمح لجسم السيليكون بالانكماش بشكل طبيعي. إنها عملية خالية من الشعلة بنسبة 100%، مما يزيل مخاطر الحريق والحاجة إلى تصاريح العمل الساخنة.
س: هل يمكن لهذا الإنهاء التعامل مع الزيادات المفاجئة في الطاقة أو الصواعق؟
ج: نعم، إنه مرن للغاية ضد الجهد الزائد المفاجئ. بالنسبة لفئة 26/35 كيلو فولت، اجتاز الإنهاء بنجاح اختبار الجهد النبضي 200 كيلو فولت (القطبية الإيجابية والسلبية، 10 مرات) دون أي وميض أو عطل، مما يضمن حماية قوية لشبكتك.
س: هل هذا الإنهاء متوافق مع الكابلات متعددة النواة المعزولة بـ XLPE وEPR؟
ج: نعم، إن نهاياتنا القابلة للتقلص على البارد متوافقة تمامًا مع الكابلات المعزولة XLPE (البولي إيثيلين المتقاطع) وEPR (مطاط الإيثيلين والبروبيلين)، مما يوفر تنوعًا ممتازًا لتصميمات توزيع الطاقة المختلفة.
س: كيف يضمن المنتج توزيع المجال الكهربائي بشكل موحد؟
ج: يتميز الإنهاء بمخروط ضغط مسبق الصنع مصمم بدقة ومدمج في الجسم الرئيسي. يعمل هذا التصميم الهندسي على توزيع الضغط الكهربائي المركز بشكل فعال عند حافة الطبقة الخارجية لأشباه الموصلات للكابل، مما يمنع فشل العزل الموضعي.
