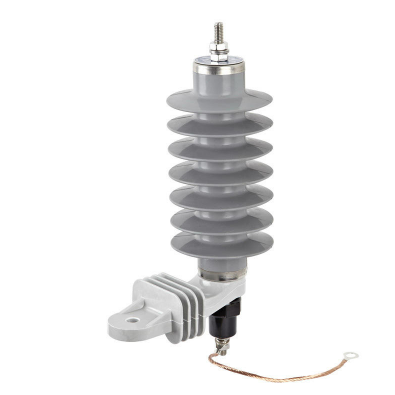

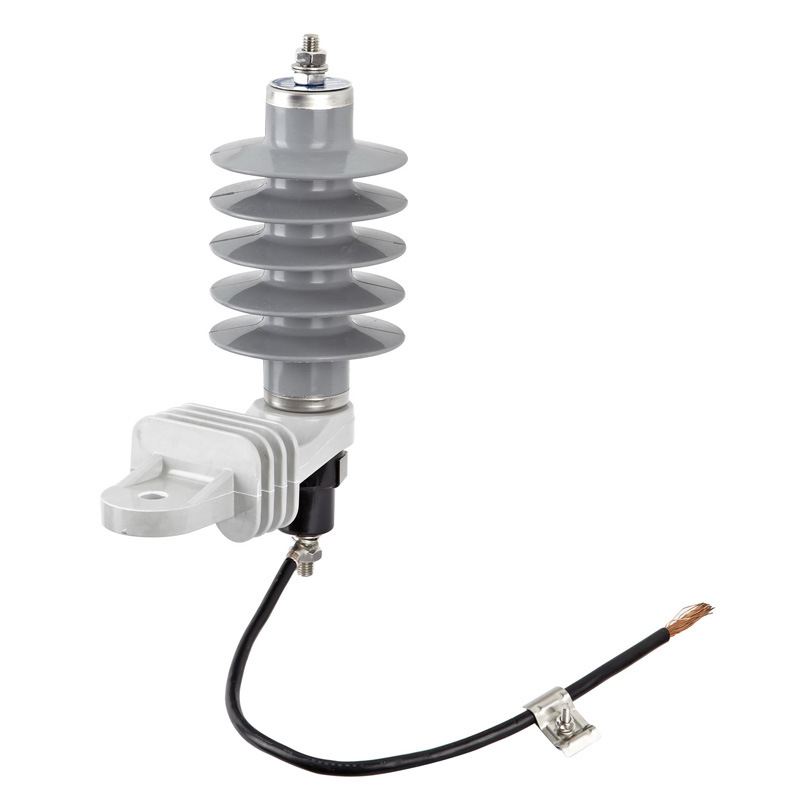

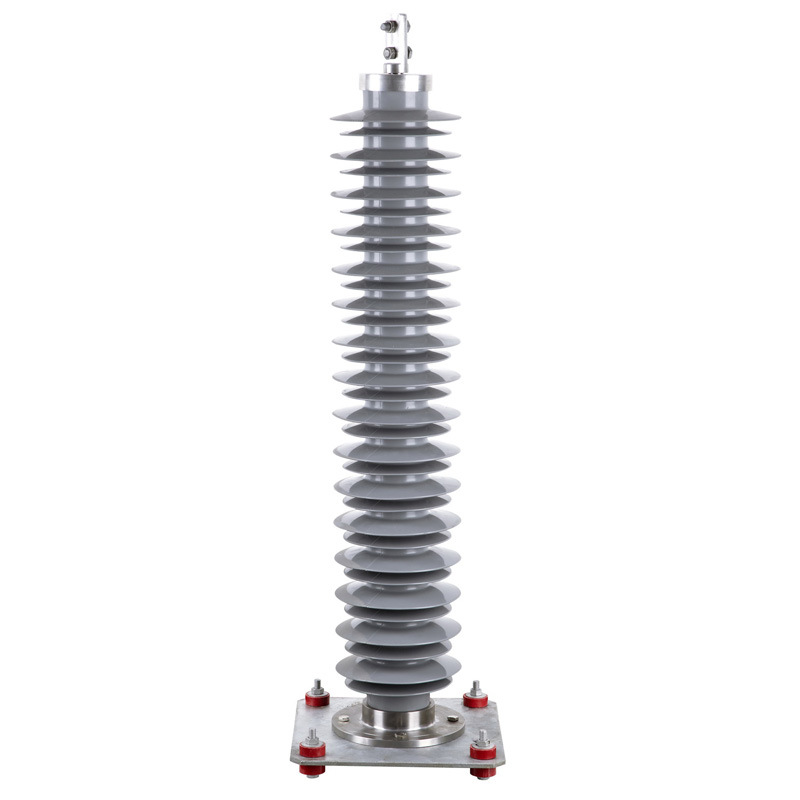

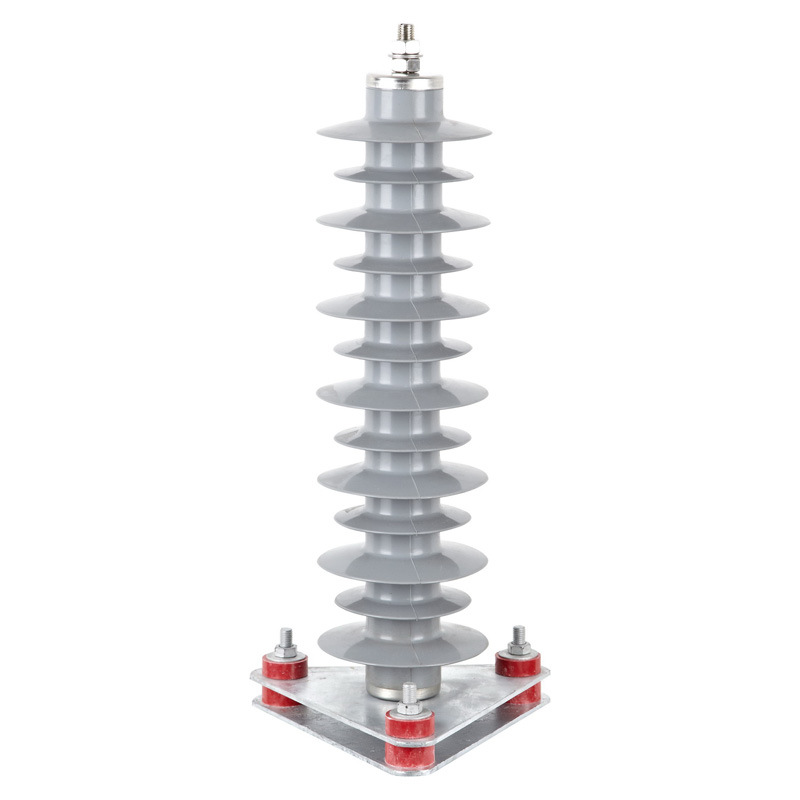

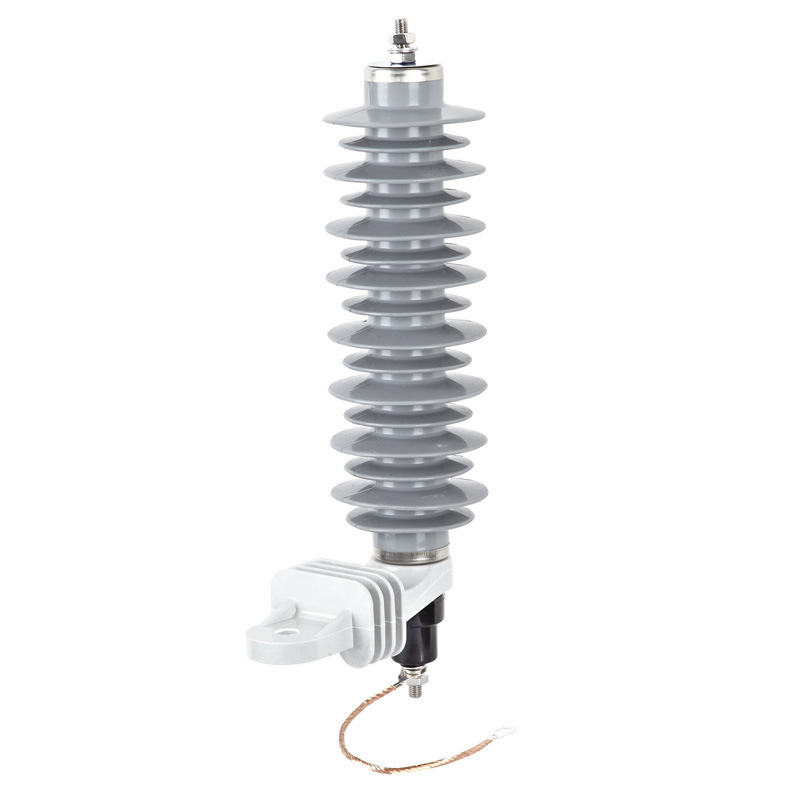

أكسيد المعادن الزنك عالي الجهد عروض صخور للخط العلوي

عام

1. التقييمات: 0.22 ~ 500kV (البورسلين) ، 0.22 ~ 220kV (مركب)

ظروف العمل

تم تصميم مانع الصواعق للتشغيل الموثوق به في ظل الظروف البيئية والكهربائية التالية:

1. درجة حرارة الهواء المحيط: -40 درجة مئوية إلى +40 درجة مئوية، مناسبة للمناخات شديدة البرودة والحارة.

2. الارتفاع: ≥ 2000 متر فوق مستوى سطح البحر (تتوفر تطبيقات الارتفاعات الأعلى عند الطلب).

3. تردد النظام: 48 هرتز إلى 62 هرتز، يغطي أنظمة الطاقة 50 هرتز و60 هرتز في جميع أنحاء العالم.

4. جهد التشغيل المستمر (Uc): يجب ألا يتجاوز جهد تردد الطاقة المطبق بين المحطات تصنيف جهد التشغيل المستمر لمانع الصواعق، مما يضمن عدم الهروب الحراري أو الشيخوخة المبكرة.

5. الحالة الزلزالية: شدة الزلزال أقل من 8 درجات (مقياس MSK)، مما يضمن السلامة الهيكلية أثناء الأحداث الزلزالية.

6. أقصى سرعة للرياح: 35 م/ث، مناسبة للتركيبات الخارجية في المناطق ذات الرياح العالية، بما في ذلك المناطق الساحلية والمفتوحة.

تضمن ظروف العمل هذه أداء مانع الصواعق بشكل موثوق في البيئات القاسية مثل الصحاري والمناطق المرتفعة والمناطق الساحلية والمناطق الصناعية.

سمات

1. أداء حماية متفوق

• يوفر حماية ممتازة ضد:

• الصواعق (المباشرة وغير المباشرة)

• التحول العواصف

• الجهد الزائد المؤقت (TOV)

• الجهد الزائد العابر الناتج عن إزالة الأخطاء أو تبديل بنك المكثف

• يقوم بتثبيت الجهد الزائد إلى مستوى آمن وصديق للمعدات، مما يمنع تلف العزل والوميض وفشل المعدات.

• تضمن قدرة امتصاص الطاقة العالية أداءً موثوقًا به حتى في ظل ظروف الضربات المتعددة.

2. تصميم خفيف الوزن وصغير الحجم

• تكون مانعات الصواعق من أكسيد الزنك (ZnO) أصغر بكثير وأخف وزنًا من كربيد السيليكون التقليدي (SiC) أو مانعات الفجوات.

• الحجم الصغير يسمح بما يلي:

• تركيب أسهل في الأماكن الضيقة (مثل المحطات الفرعية والأنظمة المثبتة على الأعمدة)

• تقليل الحمل الهيكلي على الأبراج والدعامات

• التعامل والتخزين المبسط

• كما يقلل الوزن المنخفض من تكاليف الشحن وعمالة التركيب.

3. مقاومة ممتازة للتلوث

• مصممة لتحمل الظروف البيئية القاسية، بما في ذلك:

• التلوث الصناعي الثقيل (مثل مصانع الأسمنت ومصانع الصلب)

• رذاذ الملح الساحلي والرطوبة العالية

• الغبار والرمل والملوثات الكيميائية

• يوفر مطاط السيليكون أو الغلاف البوليمري المُصمم خصيصًا ما يلي:

• تتبع عالية ومقاومة التآكل

• متفوقة مسعور (صد الماء)

• الأداء طويل الأمد في بيئات التلوث من الدرجة الثالثة والرابعة (IEC 60815)

• مناسب للمناطق المعرضة للتلوث مثل الصحاري والمناطق الساحلية والمناطق الصناعية الثقيلة.

4. أداء مستقر على المدى الطويل

• يوفر حماية متسقة عبر نطاق واسع من درجات حرارة التشغيل وظروف النظام.

• الحد الأدنى من التدهور الكهربائي والميكانيكي مع مرور الوقت، وذلك بفضل:

• كتل مكثف ZnO عالية الجودة

• هيكل داخلي محكم الغلق (للعلب الخزفية)

• مواد الإسكان البوليمرية المتقدمة التي تقاوم الأشعة فوق البنفسجية والشيخوخة

• يقلل عمر الخدمة الطويل من تكرار الاستبدال وتكلفة دورة الحياة.

5. عدم وجود فجوات شرارة - تشغيل بدون صيانة

• على عكس مانعات الصواعق التقليدية، تعمل مانعات الصواعق ZnO بدون فجوات شرارة.

• يزيل خطر:

• اختلال فجوة الشرارة أو التلوث

• تآكل الفجوة أو الفشل مع مرور الوقت

• زيادة مستويات الجهد الوقائي بسبب تدهور الفجوة

• يؤدي إلى انخفاض متطلبات الصيانة وزيادة الموثوقية طوال فترة الخدمة بأكملها.

6. الميزات الاختيارية (متوفرة عند الطلب)

• عداد التفريغ لرصد أحداث الطفرة

• مقياس التسرب الحالي لتقييم الحالة عبر الإنترنت

• قاعدة معزولة لمتطلبات التركيب الخاصة

• مواد مختلفة للسكن: البورسلين، مطاط السيليكون، أو الإيبوكسي الحلقي الأليفاتي

التطبيقات

خطوط النقل والتوزيع الهوائية (33 كيلو فولت، 66 كيلو فولت، 110 كيلو فولت، 132 كيلو فولت، 220 كيلو فولت)

• يحمي المحولات والعوازل والمفاتيح الكهربائية وغيرها من معدات الخطوط من الزيادات الناجمة عن البرق وتبديل الجهد الزائد.

• مناسبة لكل من إنشاءات الأبراج الخشبية والصلب.

المحطات الفرعية (AIS وGIS)

• يحمي البنية التحتية الحيوية للمحطات الفرعية بما في ذلك:

• محولات الطاقة

• قواطع دوائر

• قطع الاتصال

• البقر

• محولات التيار والجهد

• يوفر الحماية ضد طفرات التبديل وضربات البرق التي تدخل المحطة الفرعية عبر خطوط النقل.

أنظمة الطاقة المتجددة (الطاقة الشمسية وطاقة الرياح)

• يستخدم في مزارع الطاقة الشمسية ومحطات طاقة الرياح لحماية:

• العاكسون

• محولات

• المفاتيح

• أنظمة التحكم والاتصالات

• يساعد على منع التوقف عن العمل المكلف واستبدال المكونات في البيئات النائية أو القاسية.

المرافق الصناعية والتجارية

• يضمن موثوقية الأنظمة الكهربائية في:

• المصانع والمصانع

• مراكز البيانات

• المستشفيات

• المطارات

• مراكز التسوق والمباني التجارية

• يمنع الضرر الناتج عن الزيادات المفاجئة الناجمة عن الصواعق القريبة أو عمليات التبديل أو اضطرابات شبكة المرافق.

أنظمة السكك الحديدية وقوة الجر

• يحمي محطات الجر الفرعية وأنظمة السلسال العلوية ومعدات الإشارة من الجهد الزائد.

التعدين والمنشآت البحرية

• مناسب للبيئات القاسية والمتربة والتآكل حيث تكون موثوقية المعدات أمرًا بالغ الأهمية.

التعبئة والشحن

• مواد التعبئة والتغليف:
  يتم تعبئة مانعات الصواعق في صناديق خشبية متينة مع عبوات بلاستيكية داخلية للحماية من:

• التأثير الجسدي والسحق أثناء النقل

• دخول الرطوبة والرطوبة

• الغبار ورذاذ الملح والملوثات البيئية الأخرى

• طرق الشحن:
  يتم التوصيل لجميع أنحاء العالم عن طريق:

• الشحن البحري (قياسي للكميات الكبيرة والمواد الثقيلة)

• الشحن الجوي (للتسليم العاجل أو الطلبيات الصغيرة)

• الشحن البري (للتسليم الإقليمي أو عبر الحدود)

• حلول الشحن المخصصة:
  نحن نقدم حلول شحن مخصصة بناءً على:

• متطلبات جدول تسليم العملاء

• لوائح الاستيراد/التصدير في بلد المقصد

• التعامل الخاص أو اعتبارات المواد الخطرة (إن وجدت)

• وثائق الشحن (المقدمة مع كل شحنة):

• قائمة التعبئة

• فاتورة تجارية

• بوليصة الشحن / بوليصة الشحن الجوي

• شهادة الجودة / تقارير الاختبار (حسب الطلب)
