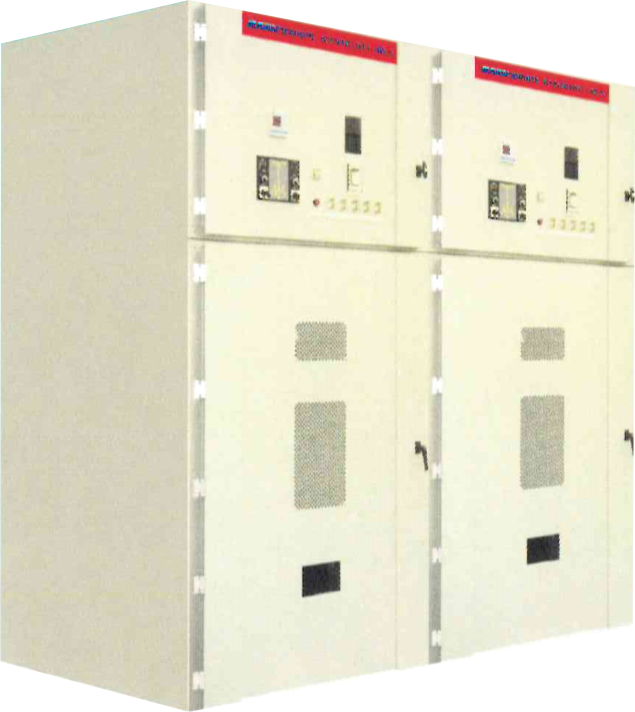

تم تصميم مفاتيح السحب من Kyn61-40.5 من نوع السحب المغطى بالمعادن المغطاة بالمعادن للاستخدام في أنظمة الطاقة AC 50Hz ثلاث مراحل مع جهد مصنّف قدره 40.5 كيلو فولت. يستخدم هذا المفتاح في المقام الأول لتلقي وتوزيع الطاقة الكهربائية في أنظمة تحويل الطاقة وتوزيعها عبر محطات الطاقة ، والمحطات الفرعية ، والمؤسسات الصناعية والتعدين ، والمباني الشاهقة. كما يوفر وظائف التحكم في الدوائر وحمايتها ومراقبة. تم تصميمه لتلبية متطلبات IEC 60298 , GB3906 , DL404 ، والمعايير الدولية الأخرى ، ويتضمن ميزات متقدمة مثل خمسة حماية لتحسين السلامة والموثوقية.
طراز Kyn61-40.5 نوع السحب المغطى بالمعادن المعدنية-يتم تطبيق مفاتيح مفاتيح مرفقة على ثلاث مراحل AC 5Hz ، و 40.5 كيلو فولت في قسم الحافلات الواحدة ونظام الطاقة الكهربائية الفردية. يستخدم بشكل أساسي لقبول الطاقة الكهربائية وتوزيعها وتوزيعها ، وتوزيع المتطلبات على الطاقة ، وتوزيعها ، وتوزيع متطلبات الطاقة ، وتوزيعها ، وتوزيعها ، وتوزيع متطلبات الطاقة ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيع متطلبات I-EC ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيعها ، وتوزيع EC EC. GB3906.DL404 ، وما إلى ذلك ، ولديه وظيفة مثالية خمسة Proventions.
موثوقية عالية : مصممة لتلبية المعايير الصارمة للسلامة والتشغيلية لأنظمة توزيع الطاقة والتحول الحرجة.
التطبيقات متعددة الاستخدامات : مناسبة للاستخدام في محطات الطاقة ، والمحطات الفرعية ، والمجمعات الصناعية ، والمباني الشاهقة.
الحماية المتقدمة : يوفر خمس وظائف حماية لضمان تشغيل آمن ومستقر.
الامتثال : متوافق تمامًا مع المعايير الدولية مثل IEC 60298 و GB3906.
مقاومة العزل العالية : إمكانيات العزل الفائقة لتحمل عواصف الجهد العالية وضمان طول طول المعدات.
المعلمات الفنية
تصنيف فولتاغ | 40.5kV | |
التردد المقنن | 50 هرتز | |
تصنيف حافلة CurrentFormain | 1250،1600，2000A | |
تصنيف CurrentForbranch Bus | 630，1250，1600A | |
| مستوى العزل المقدر | المرحلة إلى Phasephase إلى EART | الكسر العزل الأساسي |
| 1min PowerFrequency مع الجهد (EffectValue) | 95 كيلو فولت | 115 كيلو فولت |
دافع الصواعق تحمل الجهد (قيمة الذروة) | 215kV | 185kV |
دائرة التحكم الإضافية 1MIN PowerFrequency تحمل الجهد | 2000 فولت | |
تصنيف الدائرة القصيرة التيار | 25，31.5KA | |
تصنيف الدائرة القصيرة الإغلاق الحالية (قيمة الذروة) | 63，80KA | |
تصنيف الوقت القصير الصلبة الحالي (4S) | 25，31.5KA | |
| تقييم قيمة الذروة المقننة التي تحمل التيار | 63，80KA | |
دائرة التحكم الجهد المقنن | DC110、220 ، AC110、220V | |
الأبعاد الخارجية (WXDXH) | 1400x2800 (3000) x2600mm | |
| درجة الحماية | ||
غلاف فئة الحماية | IP4x | |
عند مقصورة. دائرة القاطع باب غرفة غرفة ISO | IP2x | |
تم تجهيز هذا المفاتيح بخمس وظائف حماية أساسية ، مما يضمن أقصى سلامة لكل من المعدات والموظفين:
الحماية الزائدة : يمنع الأضرار الناجمة عن التيارات المفرطة.
حماية صدع الأرض : يكتشف العزل وعزل الأخطاء الأرضية بسرعة.
حماية الدائرة القصيرة : يوفر الحماية ضد أحداث الدائرة القصيرة ، والحفاظ على سلامة النظام.
حماية الجهد الزائد : معدات ضمانات ضد طفرات الجهد الضارة.
حماية التعشيق الميكانيكية : يضمن التشغيل الآمن ويمنع إجراءات التبديل غير الصحيحة.
السلامة المعززة : مزودة بخمس آليات حماية ، مما يوفر الحماية الكاملة لكل من المعدات ونظام الطاقة.
المتانة : شيدت بمواد عالية الجودة ، مما يوفر عمر خدمة طويل وأقل صيانة.
خيارات قابلة للتخصيص : تكوينات مرنة لتلبية الاحتياجات التشغيلية المختلفة.
التصميم المدمج : تصميم فعال في الفضاء لسهولة التثبيت والتكامل في الأنظمة الحالية.
الامتثال للمعايير العالمية : يتوافق مع المعايير الدولية التي تضمن الأداء العالي والموثوقية.
