DIN 48204 موصلات الألومنيوم المقوى من الصلب المتوافق ACSR من أجل المتانة والكفاءة

5 0 مراجعات

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

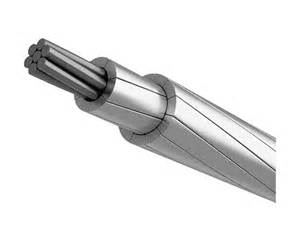

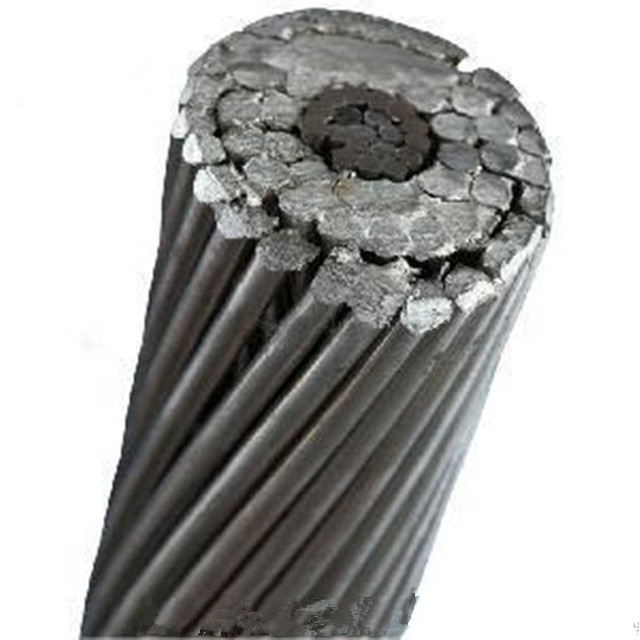

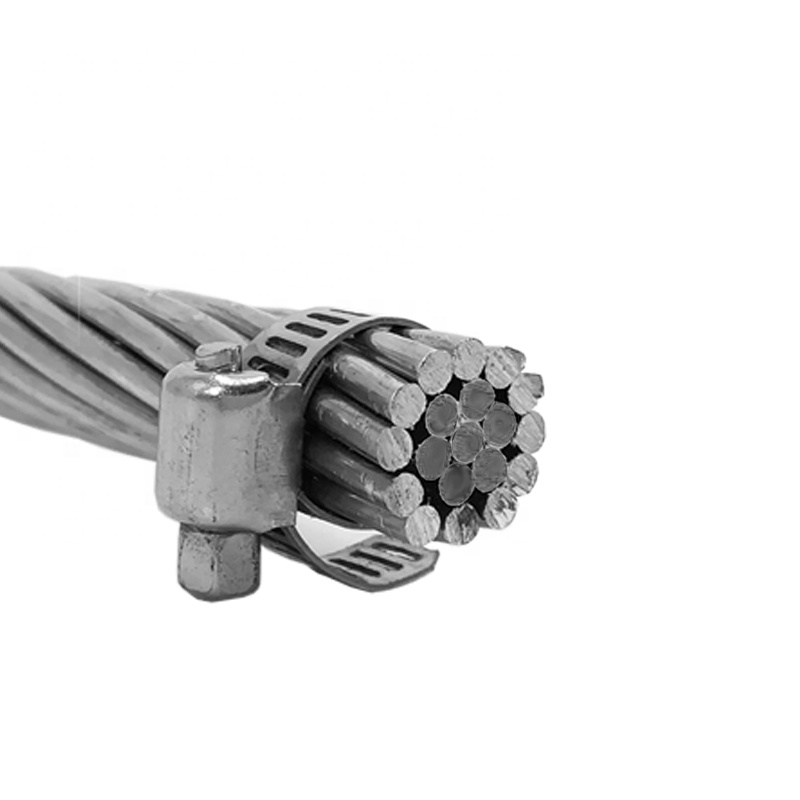

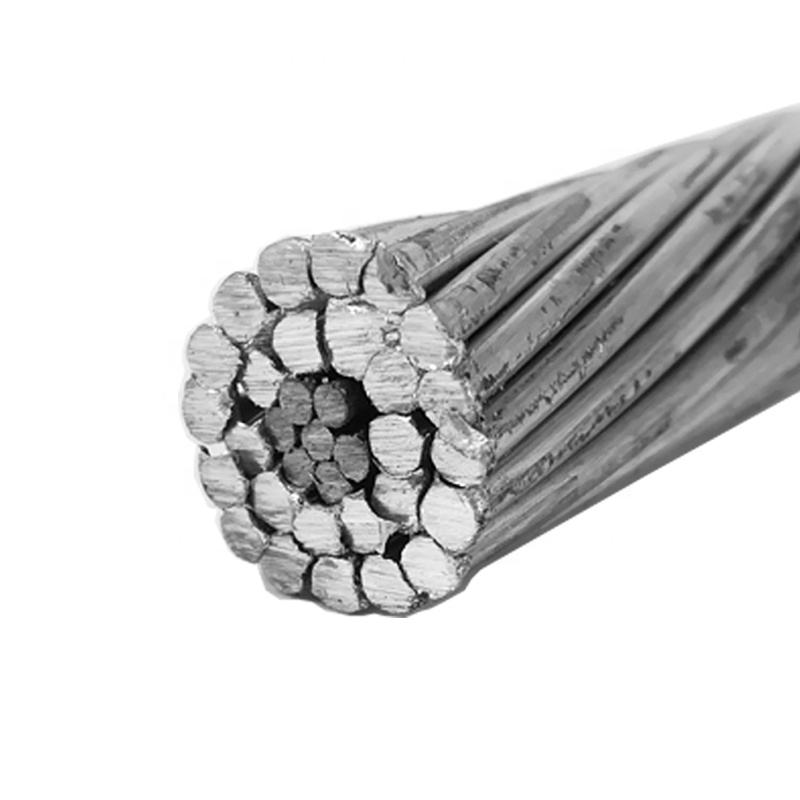

موصلات الألومنيوم المقواة الصلب ACSR

ملخص:

ACSR (موصل الألومنيوم المقوى من الصلب) هو موصل نقل الطاقة النفقات العامة يستخدم على نطاق واسع يتكون من جوهر مركزي من خيوط الصلب محاطة بطبقات من خيوط الألومنيوم. تكمن في قلبها نواة فولاذية قوية ، مصممة بدقة لتحمل الضغوط الميكانيكية المتطرفة-من الرياح العواء إلى الأحمال الثقيلة الثقيلة-في حين أن الطبقات المحيطة من خيوط الألومنيوم عالية النقاء تضمن التوصيل الكهربائي الأمثل. هذا التآزر من القوة والكفاءة يجعل ACSR اختيار شركات المرافق في جميع أنحاء العالم ، مما يتيح توصيل الكهرباء الموثوق به عبر مسافات واسعة والتضاريس الصعبة. سواء أكان يمتد على الجبال أو الأنهار أو المناظر الطبيعية الحضرية ، فإن ACSR تقف كدليل على الابتكار في البنية التحتية للطاقة ، مما يجمع بين المتانة والفعالية من حيث التكلفة لسلطة المستقبل.

المزايا:

1. قوة ميكانيكية متفوقة مع تصميم خفيف الوزن

يوفر Core الصلب عالي القوة من ACSR قوة شد استثنائية ، مما يتيح تمارين أطول بين أبراج الإرسال (ما يصل إلى 400-600 متر في بعض التطبيقات). هذا يقلل من عدد هياكل الدعم المطلوبة ، مما يقلل من تكاليف التثبيت والصيانة. على الرغم من قوتها ، فإن الطبقة الخارجية للألمنيوم تبقي الموصل أخف وزنا من الكابلات الصلب المكافئة فقط ، مما يجعل من السهل التعامل والنشر.

2. الموصلية الكهربائية الأمثل مع توصيل الطاقة الفعال

تضمن خيوط الألمنيوم عالية النقاء مقاومة كهربائية منخفضة ، مما يقلل من فقدان الطاقة على مسافات طويلة. على الرغم من أنها ليست موصلة مثل النحاس الخالص ، فإن نسبة الأداء التكلفة تجعل ACSR الخيار المفضل لخطوط نقل الجهد العالي (عادة 66 كيلو فولت وما فوق).

3. مقاومة التآكل المعززة للموثوقية على المدى الطويل

تشكل الطبقة الخارجية الألومنيوم بشكل طبيعي فيلم أكسيد واقٍ ، يحمي الموصل من التحلل البيئي. بالإضافة إلى ذلك ، تستخدم متغيرات ACSR الحديثة نوى فولاذية مجلفنة أو من الألومنيوم لزيادة تخفيف مخاطر التآكل في البيئات الرطبة أو الساحلية.

4. حل فعال من حيث التكلفة لشبكات الطاقة على نطاق واسع

بالمقارنة مع جميع الألومنيوم (AAC) أو الموصلات النحاسية ، تقدم ACSR وفورات كبيرة في التكاليف لتطبيقات التوتر العالية. يقلل قلب الصلب من الحاجة إلى الألومنيوم باهظ الثمن مع الحفاظ على النزاهة الهيكلية ، مما يجعله مثاليًا للكهرباء الريفية ، وتوسعات الشبكة ، ومشاريع الطاقة المتجددة.

5. الاستقرار الحراري في ظل الظروف القاسية

يساعد قلب الصلب في الحفاظ على سلوك SAG ثابت في ظل درجات حرارة متفاوتة ، مما يمنع التدوير المفرط في الصيف أو الإفراط في التوتر في فصل الشتاء. هذا يضمن تشغيل الشبكة الموثوقة في المناخات مع تغييرات موسمية شديدة.

6. القدرة على التكيف مع البيئات المتنوعة

يؤدي ACSR أداءً جيدًا في التضاريس الجبلية والمناطق الساحلية وشبكات الطاقة الحضرية بسبب توازن القوة والوزن ومقاومة التآكل. يمكن للطلاءات الخاصة (السبائك المملوءة بالذات أو المقاومة للطقس) زيادة عمر الخدمة في ظروف قاسية.

مقارنة مع الموصلات الأخرى:

تكلفة	وزن	الموصلية	نوع	الموصل
ACSR	عالية (الصلب)	معتدل (آل)	واسطة	قليل
aaac	واسطة	عالي	ضوء	عالي
أكار (al-core)	واسطة	عالي	واسطة	عالي
نحاس	قليل	عالية جدا	ثقيل	عالية جدا

مواصفة

اِصطِلاحِيّ منطقة				تقطعت بهم السبل & سلك قطر		تقريبا إجمالي ديا.	وزن			نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
nom.Alum.	الشب.	فُولاَذ	المجموع	الشب.	فُولاَذ	تقريبا إجمالي ديا.	الشب.	فُولاَذ	المجموع	نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
مم	مم	مم	مم	مم	مم	مم	كجم/كم	كجم/كم	كجم/كم	كيلوغرام	أوم/كم	م. ± 5 ٪
16/2.5	15.3	2.55	17.8	6/1.80	1/1.80	5.4	42	20	62	5.81	1.8793	2500
25/4.0	23.8	4	27.8	6/2.25	1/2.25	6.8	65	32	97	9.02	1.2028	2000
35/6.0	34.3	5.7	40	6/2.70	1/2.70	8.1	94	46	140	12.7	0.8353	2000
44/32.0	44	31.7	75.7	14/2.00	7/2.40	11.2	122	250	373	45.46	0.6573	2000
50/8.0	48.3	8	56.3	6/3.20	1/3.20	9.6	132	64	196	17.18	0.5946	2000
50/30	51.2	29.8	81	12/2.33	7/2.33	11.7	141	237	378	44.28	0.5644	2000
70/12	69.9	11.4	81.3	26/1.85	7/1.44	11.7	193	91	284	26.31	0.413	2000
95/15	94.4	15.3	109.7	26/2.15	7/1.67	13.6	260	123	383	35.18	0.3058	3000
95/55	96.5	56.3	152.8	12/3.20	7/3.20	16	266	446	714	80.2	0.2992	3000
105/75	105.7	75.5	181.5	14/3.10	19/2.25	17.5	292	599	899	106.69	0.2736	2000
120/20	121.6	19.8	141.4	26/2.44	7/1.9	15.5	336	158	494	44.94	0.2374	2500
120/70	122	71.3	193.3	12/3.60	7/3.60	18	337	564	904	98.16	0.2364	2500
125/30	127.9	29.8	157.7	30/2.33	7/2.33	16.3	353	238	590	57.86	0.2259	2500
150/25	148.9	24.2	173.1	26/2.70	7/2.10	17.1	411	194	604	54.37	0.1939	2000
170/40	171.8	40.1	211.9	30/2.70	7/2.70	18.9	475	319	794	77.01	0.1682	2000
185/30	183.8	29.8	213.6	26/3.00	7/2.33	19	507	239	744	66.28	0.1571	2500
210/35	209.1	34.1	243.2	26/3.20	7/2.49	20.3	577	273	848	74.94	0.138	2000
210/50	212.1	49.5	261.6	30/3.00	7/3.00	21	587	394	979	92.25	0.1363	2500
230/30	230.9	29.8	260.7	24/3.50	7/2.33	21	638	239	874	73.09	0.1249	3500
240/40	243	39.5	282.5	26/3.45	7/2.68	21.9	671	316	985	86.46	0.1188	3500
265/35	263.7	34.1	297.8	24/3.74	7/2.49	22.4	728	274	998	82.94	0.1094	3000
300/50	304.3	49.5	353.7	26/3.86	7/3.00	24.5	840	396	1،233	105.09	0.0949	3000
300/40	304.6	39.5	344.1	54/2.68	7/2.68	24.1	843	317	1،155	99.3	0.0949	2000
340/30	339.3	29.8	369.1	48/3.00	7/2.33	25	938	242	1،174	92.56	0.0851	2500
380/50	382	49.5	431.5	54/3.00	7/3.00	27	1،056	397	1448	120.91	0.0757	3000
385/35	386	34.1	420.1	48/3.20	7/2.49	26.7	1،067	277	1،336	104.31	0.0748	2000
435/55	434.3	56.3	490.6	54/3.20	7/3.20	28.8	1،203	450	1،647	136.27	0.0666	2000
450/40	448.7	39.5	488.2	48/3.45	7/2.68	28.7	1،241	320	1553	120.19	0.0644	2000
490/65	490.3	63.6	553.9	54/3.40	7/3.40	30.6	1،356	510	1850	152.85	0.059	2000
485/35	494.1	34.1	528.2	45/3.74	7/2.49	29.9	1،363	283	1،636	120.31	0.0584	2000
510/45	510.2	45.3	555.5	48/3.68	7/2.87	30.7	1413	365	1770	134.33	0.0566	2000
550/70	550	71.3	621.3	54/3.60	7/3.60	32.4	1520	572	2،065	167.42	0.0526	2000
560/50	561.7	49.5	611.2	48/3.86	7/3.00	32.2	1553	401	1943	146.28	0.0514	2000
570/40	565.5	39.5	610.3	45/4.00	7/2.68	32.2	1563	325	1،889	137.98	0.0506	2500
632/45	632.1	45.3	677.4 764.8	45/4.23 54/4.00	7/2.87	34	1754	364	2،183	155.52	0.0442	2500
680/85	678.8	86	677.4 764.8	45/4.23 54/4.00	19/2.40	36	1،868	702	2،564	209.99	0.0426	2500

AACSR

المنتج: الموصلات المقواة الصلب

المعايير: النموذجي Allaluminumalloy NFC 34- 125

الرسم: الهندسة الكهربائية East Energy

Designation	فُولاَذ منطقة	آل سبيكة منطقة	توت.	مكافئ -النحاس منطقة	رقم				تقريبا. ديا بشكل عام.		نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا. وزن	الأمراض المنقولة جنسيا. طول
	فُولاَذ منطقة	آل سبيكة منطقة	توت.	مكافئ -النحاس منطقة	فُولاَذ		آل سبيك		جوهر الصلب	مكتمل كوند.	نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃
	مم	مم	مم	مم	لا.		لا.		مم	مم	دان	أوم/كم	كجم/كم	م ± 5 ٪
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2،360	1.17	155	4000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4560	0.88	276	4000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5،770	0.695	348	3000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10،815	0.58	636	3000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13،685	0.466	802	3000
الباستيل 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8،185	0.279	547	3000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16،895	0.378	990	3000
الباستيل 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10،120	0.227	675	3000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21200	0.3	1،244	2000
الباستيل 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12،680	0.18	848	2000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26،800	0.237	1570	2000
الباستيل 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16050	0.142	1،074	2000
الباستيل 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20،875	0.162	1،320	2000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8،035	0.642	481	4000
الباستيل 412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20830	0.103	1،593	2500

aaac

المنتج: سبيكة Allaluminum موصلات

المعايير: ASTM B 399

الرسم النموذجي:

شفرة	منطقة		حجم ووجود ACSR بقطر متساوٍ		رقم وقطر الأسلاك	إجمالي قطر	وزن	الاسمي كسر حمولة	معيار طول
	الاسمي	فِعلي	حجم ووجود ACSR بقطر متساوٍ		رقم وقطر الأسلاك	إجمالي قطر	وزن	الاسمي كسر حمولة
	MCM	مم	AWG أو MCM	آل/الصلب	مم	مم	كجم/كم	كيلوغرام	م ± 5
أكرون	30.58	15.48	6	6/1	7 × 1.68	5.04	42.7	4.92	3000
ألتون	48.69	24.71	4	6/1	7 × 2.12	6.35	68	7.84	3000
أميس	77.47	39.22	2	6/1	7 × 2.67	8.02	108	12.45	2000
أزوسا	123.3	62.38	1/0	6/1	7 × 3.37	10.11	172	18.97	2000
أنهايم	155.4	78.65	2/0	6/1	7 × 3.78	11.35	217	23.93	3000
أمهرست	195.7	99.22	3/0	6/1	7 × 4.25	12.75	273	30.18	2500
تحالف	246.9	125.1	4/0	6/1	7 × 4.77	14.31	345	38.05	2000
بوت	312.8	158.6	266.8	26/7	19 × 3.26	16.3	437	48.76	3000
كانتون	394.5	199.9	336.4	26/7	19 × 3.66	18.3	551	58.91	2500
القاهرة	465.4	235.8	397.5	26/7	19 × 3.98	19.88	650	69.48	2000
دارين	559.5	283.5	477	26/7	19 × 4.36	21.79	781	83.52	2000
الجين	652.4	330.6	556.5	26/7	19 × 4.71	23.54	911	97.42	1500
فلينت	740.8	375.3	636	26/7	37 × 3.59	25.16	1،035	108.21	3000
جريلي	927.2	469.8	795	26/7	37 × 4.02	28.14	1،295	135.47	2500

aaac

المنتج: موصلات سبيكة Allaluminum

المعايير: ASTM B 399

الرسم النموذجي:

منطقة		تقطعت بهم السبل وقطر الأسلاك	تقريبا. إجمالي قطر	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
الاسمي	فِعلي	تقطعت بهم السبل وقطر الأسلاك	تقريبا. إجمالي قطر	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
AWG أو MCM	مم	مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
6	13.3	7/1.554	4.67	37	4.22	2.5199	3500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3500
3/0	85.03	7/3.932	11.8	234	25.86	0.3936	3000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2000
250	126.66	19/2.913	14.57	349	38.93	0.2642	2000
300	152.1	19/3.193	15.97	419	46.77	0.2199	3000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3000
400	202.71	19/3.686	18.43	559	59.74	0.165	2500
450	228	19/3.909	19.55	629	67.19	0.1467	2000
500	253.35	19/4.120	20.6	698	74.64	0.1321	2000
550	278.6	37/3.096	21.67	768	83.8	0.1202	2000
600	303.8	37/3.233	22.63	838	91.38	0.1102	2000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2000
700	354.55	37/3.493	24.45	978	102.2	0.0944	3500
750	380.2	37/3.617	25.32	1،049	109.6	0.088	3000
800	405.15	37/3.734	26.14	1،117	116.8	0.0826	3000
900	456.16	37/3.962	27.73	1،258	131.5	0.0733	3000
1000	506.71	37/4.176	29.23	1،399	146.1	0.066	2500

aaac

المنتج: موصلات سبيكة Allaluminum

المعايير: BS EN 50182

الرسم النموذجي:

شفرة	منطقة		تقطعت بهم السبل والأسلاك ديا.	تقريبا. قطر Oyerall	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	الاسمي	فِعلي	تقطعت بهم السبل والأسلاك ديا.	تقريبا. قطر Oyerall	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	مم	مم	مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
	10	11.9	7/1.47	4.41	32	3.33	2.277	2500
صندوق	15	18.8	7/1.85	5.55	51	5.27	1.749	2000
أكاسيا	20	23.9	7/2.08	6.24	65	6.7	1.384	2500
لوز	25	30.1	7/2.34	7.02	82	8.44	1.094	2000
الأرز	30	35.5	7/2.54	7.62	97	9.95	0.9281	2000
	35	42.2	7/2.77	8.31	115	11.83	0.78	2000
التنوب	40	47.8	7/2.95	8.85	131	13.4	0.688	2500
بندق	50	59.9	7/3.30	9.9	164	16.8	0.5498	2000
PINE	60	71.7	7/3.61	10.83	196	20.1	0.4595	3000
	70	84.1	7/3.91	11.73	230	23.57	0.3917	3000
الصفصاف	75	89.8	7/4.04	12.12	246	25.17	0.3669	2500
	80	96.5	7/4.19	12.57	264	27.04	0.341	2500
	90	108.8	7/4.45	13.35	298	30.5	0.3026	2000
البلوط	100	118.9	7/4.65	13.95	325	33.3	0.2769	2000
	100	118.7	19/2.82	14.1	326	33.3	0.2786	2000
التوت	125	151.1	19/3.18	15.9	415	42.3	0.219	3000
رماد	150	180.7	19/3.48	17.4	497	50.6	0.183	3000
الدردار	175	211	19/3.76	18.8	580	59.1	0.1568	2500
الحور	200	239	37/2.87	20.09	660	67	0.1387	2500
	225	270.3	37/3.05	21.35	744	75.7	0.1224	2000
شجر جميز	250	303	37/3.23	22.61	835	84.9	0.1094	2000
الأوباس شجر	300	362.1	37/3.53	24.71	998	101.5	0.09155	2000
	350	421.8	37/3.81	26.67	1163	118.2	0.0786	3000
ص	400	479.9	37/4.06	28.42	1323	134.5	0.06908	2500
