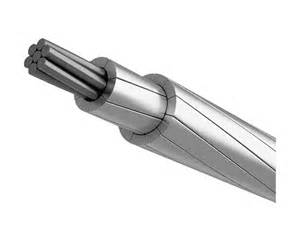

يعد ACSR (موصل الألمنيوم بالفولاذ المقوى) واحدًا من أكثر موصلات نقل الطاقة العلوية استخدامًا في جميع أنحاء العالم. وهو يتألف من قلب فولاذي مركزي محاط بطبقة واحدة أو أكثر من خيوط الألمنيوم متحدة المركز.
يستفيد هذا البناء الهجين من:
قوة الشد العالية للصلب
موصلية ممتازة وخفيفة الوزن ومقاومة للتآكل للألمنيوم
جعل ACSR مناسبًا بشكل خاص لـ:
خطوط نقل طويلة المدى
المعابر النهرية
التضاريس الجبلية
المناطق ذات الثلوج الكثيفة أو أحمال الرياح
| وظيفة | المواد | المكونة |
|---|---|---|
| الأساسية (الصلب) | الفولاذ المجلفن، أو الفولاذ المغطى بالألمنيوم (ACS/AW)، أو الفولاذ المطلي بسبائك الزنك والألومنيوم | يوفر القوة الميكانيكية. تبلد الحدود تحت درجات الحرارة العالية والأحمال الميكانيكية الثقيلة |
| الطبقات الخارجية (الألومنيوم) | ألومنيوم من فئة EC (1350 أو 1370)، مرسومة بقوة | يوصل التيار الكهربائي؛ يحمي قلب الفولاذ من التعرض البيئي؛ خفيفة الوزن |
عادةً ما يتم التعبير عن تكوينات الجدائل بـ Al/St (على سبيل المثال، 26/7 لـ Drake: 26 جديلة من الألومنيوم، و7 جدائل من الفولاذ). يمكن أن يكون قلب الفولاذ مجلفنًا من الفئة A أو B أو C اعتمادًا على متطلبات الحماية من التآكل.
يمكّن القلب الفولاذي ACSR من تحقيق قوة كسر أعلى بكثير من الموصلات المصنوعة بالكامل من الألومنيوم (AAC) أو الموصلات المصنوعة بالكامل من سبائك الألومنيوم (AAAC). وهذا يسمح:
أطوال مدى أطول (300-500 متر نموذجيًا، وتصل إلى 1500 متر للتصميمات الخاصة)
انخفاض عدد هياكل الدعم (الأبراج/الأعمدة)، مما يؤدي إلى خفض تكلفة الخط الإجمالية
التشغيل الآمن تحت أحمال الجليد الثقيلة وضغط الرياح العالي
بالمقارنة مع الموصلات النحاسية ذات السعة المكافئة، فإن ACSR أخف بكثير وأقل تكلفة. كما يتطلب أيضًا عددًا أقل من الهياكل الداعمة، مما يوفر وفورات كبيرة في المواد والنقل والتركيب.
نظرًا لأن النواة الفولاذية لديها معامل تمدد حراري أقل من الألومنيوم، فإن ACSR يتدلى أقل من AAC أو AAAC عند درجات حرارة التشغيل المرتفعة (على سبيل المثال، أثناء الحمل الزائد في حالات الطوارئ أو درجات الحرارة المحيطة العالية). وهذا يجعلها مناسبة للخطوط ذات الخلوص الأرضي المحدود.
يشكل الألومنيوم بشكل طبيعي طبقة أكسيد كثيفة ذاتية الشفاء (Al₂O₃) تحمي من التآكل الجوي في معظم البيئات الريفية والحضرية والصناعية.
تحمل خيوط الألومنيوم كل التيار تقريبًا، بينما يساهم القلب الفولاذي قليلًا في التوصيل. يتم تحديد المقاومة الإجمالية للتيار المستمر بشكل أساسي من خلال المقطع العرضي للألمنيوم، مما يمنح ACSR نسبة توصيل مناسبة إلى الوزن للنقل لمسافات طويلة.
✅ سهولة الربط والإصلاح باستخدام الضغط القياسي أو الموصلات المثبتة بمسامير
✅ توافر واسع في أحجام المخزون والتسليم السريع
✅ التوافق مع معظم الأجهزة الموجودة (المشابك، الفواصل، مخمدات الاهتزاز)
✅ خسائر مغناطيسية منخفضة - يتم تحقيقها باستخدام الفولاذ غير المغناطيسي (على سبيل المثال، الفولاذ المقاوم للصدأ الأوستنيتي) أو قلب الفولاذ المغطى بالألمنيوم للتطبيقات الخاصة (ACSR/AW)
| شرح | العيب | التخفيف |
|---|---|---|
| مفاعلة أعلى | يزيد قلب الفولاذ المغناطيسي من المفاعلة الحثية مقارنة بالموصلات غير المغناطيسية (على سبيل المثال، AAAC، ACAR). وهذا يقلل قليلاً من قدرة نقل الطاقة ويزيد من انخفاض الجهد. | استخدم ACSR/AW (الفولاذ المغطى بالألمنيوم) أو قم بتجميع اثنين أو أكثر من الموصلات الفرعية لتقليل المفاعلة الكلية. |
| تآكل قلب الفولاذ | في المناطق الساحلية أو الصناعية أو ذات الرطوبة العالية، يمكن للرطوبة والملوثات أن تخترق الفجوات بين الخيوط، مما يتسبب في التآكل الجلفاني أو التحليل الكهربائي لقلب الفولاذ المجلفن. | تحديد النواة الفولاذية المكسوة بالألمنيوم (ACSR/AW) أو الفولاذ المطلي بسبائك الزنك والألومنيوم؛ تطبيق الشحوم المانعة للتآكل بين الطبقات الأساسية والألومنيوم. |
| فرق التمدد الحراري ثنائي المعدن | يمكن أن يتسبب التدوير الحراري المتكرر في حدوث حركة نسبية بين خيوط الألومنيوم والفولاذ، مما قد يؤدي إلى تآكل مزعج وزيادة المقاومة في الموصلات. | استخدام وصلات حلزونية مسبقة التشكيل أو موصلات ضغط مصممة لـ ACSR؛ اتبع عزم الدوران المناسب للتثبيت. |
| حساسية الاهتزازات الإيولية | قد يؤدي إجهاد الشد العالي على المدى الطويل إلى إجهاد الاهتزاز عند نقاط الدعم. | قم بتركيب مخمدات الاهتزاز (نوع ستوكبريدج) أو قضبان الدروع في المواقع الحرجة. |
| حالة استخدام | منطقة التطبيق |
|---|---|
| نقل الطاقة العلوية | خطوط نقل الجهد العالي (69 كيلو فولت إلى 500 كيلو فولت +) |
| توزيع الطاقة العلوي | خطوط توزيع الجهد المتوسط والجهد المنخفض |
| كهربة السكك الحديدية | أنظمة سلسال علوية |
| أبراج الاتصالات | كأسلاك الرجل لتثبيت البرج |
| المعابر النهرية | تتطلب التطبيقات طويلة المدى قوة عالية |
| التضاريس الجبلية | المناطق التي يصعب الوصول إليها والمسافات الطويلة بين الأبراج |
| مناطق حمل الجليد/الرياح الثقيلة | المناطق ذات الظروف الجوية القاسية |
| قيمة | المعلمة |
|---|---|
| نطاق الجهد | 11 كيلو فولت – 500 كيلو فولت |
| أنواع الموصلات | آك، آاك، أكسر، أكار |
| منطقة مستعرضة | 10 ملم⊃2; – 1600 ملم⊃2; |
| الدرجات الأساسية الصلب | الفئة A، B، C المجلفن / المغطى بالألمنيوم (AW) |
| درجة حرارة التشغيل | –40 درجة مئوية إلى +90 درجة مئوية (الطوارئ تصل إلى +120 درجة مئوية) |
| الموصلية | ≥61% IACS |
| طول المدى النموذجي | 300 – 500 م (حتى 1500 م للتصميمات الخاصة) |
| الاسم الرمزي | Al/Strands | Steel Strands | المساحة الإجمالية (مم⊃2;) | تقريبًا. الوزن (كجم/كم) | حمل الكسر (كيلو نيوتن) | مقاومة التيار المستمر (Ω/كم) |
|---|---|---|---|---|---|---|
| الغراب | 6/1 | 1 | 30.6 | 119 | 10.9 | 0.973 |
| السمان | 6/1 | 1 | 40.9 | 158 | 14.5 | 0.729 |
| حمامة | 6/1 | 1 | 53.5 | 208 | 19.4 | 0.558 |
| حمامة | 6/1 | 1 | 68.6 | 268 | 25.1 | 0.434 |
| دريك | 26/7 | 7 | 299 | 1090 | 98.6 | 0.102 |
| فالكون | 26/7 | 7 | 402 | 1470 | 125.8 | 0.076 |
أحجام أخرى متاحة عند الطلب.
✅ قوة شد عالية – مثالية للمسافات الطويلة والأحمال الثقيلة
✅ فعالة من حيث التكلفة – أخف وزنًا وأقل تكلفة من النحاس
✅ أداء ترهل ممتاز - تمدد حراري أقل من AAC/AAAC
✅ موصلية عالية - ≥61% IACS
✅ خيارات مقاومة للتآكل – يتوفر قلب من الفولاذ المغطى بالألمنيوم (AW).
✅ توافق واسع - يعمل مع الأجهزة القياسية
✅ سهولة التركيب والإصلاح - موصلات الضغط القياسية
س: ما الذي يعنيه ACSR؟
ج: موصل الألمنيوم بالفولاذ المقوى - موصل مركب ذو قلب فولاذي للقوة وخيوط الألومنيوم للتوصيل.
س: ما هو الفرق بين ACSR وAAC؟
ج: AAC مصنوع بالكامل من الألومنيوم بدون قلب فولاذي، مما يوفر قوة أقل وترهلًا أكبر. يحتوي ACSR على قلب فولاذي للحصول على قوة أعلى وأداء أفضل، مما يجعله مناسبًا لفترات أطول.
س: ما هو الفرق بين ACSR و AAAC؟
ج: يستخدم AAAC خيوط سبائك الألومنيوم للحصول على قوة أعلى من AAC ولكن أقل من ACSR. يستخدم ACSR نواة فولاذية لتحقيق أقصى قدر من القوة.
س: هل ACSR مقاوم للتآكل؟
ج: توفر الطبقات الخارجية المصنوعة من الألومنيوم مقاومة جيدة للتآكل الجوي. بالنسبة للمناطق الساحلية أو الصناعية، حدد القلب الفولاذي المغطى بالألمنيوم (ACSR/AW) أو الشحم المانع للتآكل.
س: ما هي التطبيقات النموذجية لـ ACSR؟
ج: خطوط نقل الطاقة العلوية، وخطوط التوزيع، وكهربة السكك الحديدية، وأسلاك أبراج الاتصالات.
س: ما هو الحد الأقصى لطول ACSR؟
ج: البسور النموذجية هي 300-500 متر، مع تصميمات خاصة تصل إلى 1500 متر للمعابر النهرية أو المناطق الجبلية.
س: ما هي درجات الصلب الأساسية المتاحة؟
A: الفولاذ المجلفن من الفئة A أو B أو C أو الفولاذ المغطى بالألمنيوم (AW) لتعزيز مقاومة التآكل.
س: ما هي موصلية ACSR؟
ج: ≥61% IACS (المعيار الدولي للنحاس الملدن).
| ميزة | ACSR | AAC | AAAC |
|---|---|---|---|
| قوة الشد | الأعلى | قليل | واسطة |
| أداء تبلد | أفضل | فقير | جيد |
| مقاومة التآكل | جيد (مع الخيارات) | جيد جدًا | ممتاز |
| الموصلية | ≥61% IACS | ≥61% IACS | ≥52.5% IACS |
| الوزن لكل كيلومتر | واسطة | ضوء | ضوء |
| يكلف | واسطة | واسطة | أعلى |
| فترة نموذجية | 300-500 م | 100-200 م | 150-300 م |
