| الكمية: | |
|---|---|
|
| |

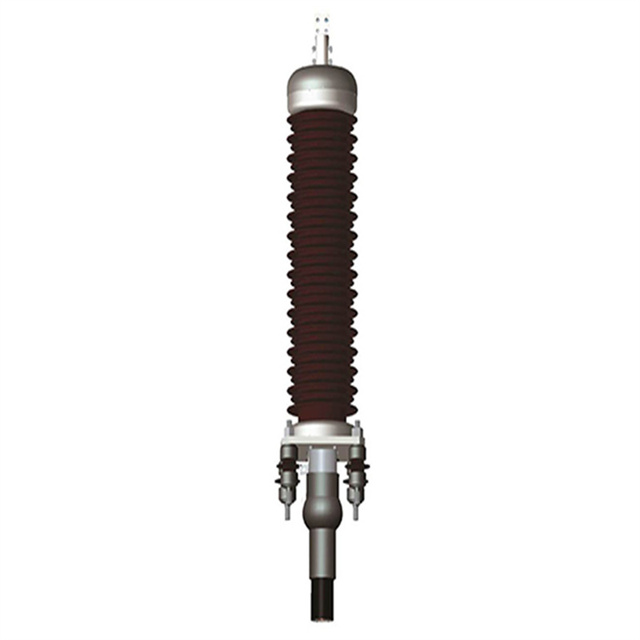

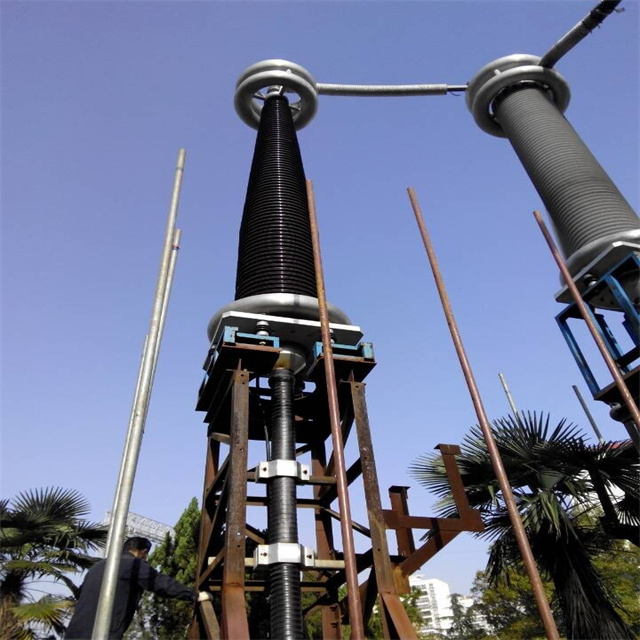

يعد إنهاء كابل الطاقة في الهواء الطلق 76/132 كيلو فولت فورشيه حلًا قويًا وعالي الجهد مصمم لإنهاء كابلات الطاقة في المحطات الفرعية الخارجية وأنظمة الإرسال العلوية. الجمع بين عازل البورسلين مع تركيب المعادن ذات الهندسة الدقيقة ، ويوفر هذا الإنهاء عزلًا كهربائيًا ممتازًا ، وقوة ميكانيكية ، ومقاومة للبيئات الخارجية القاسية. تم جلسة الجلبة البورسلين لتعزيز الكارهة للماء ومنع وميض التلوث ، في حين أن اتصال الموصل الداخلي يتميز بضغط أو مفاصل مثبتة للتوصيل المنخفض المقاومة.

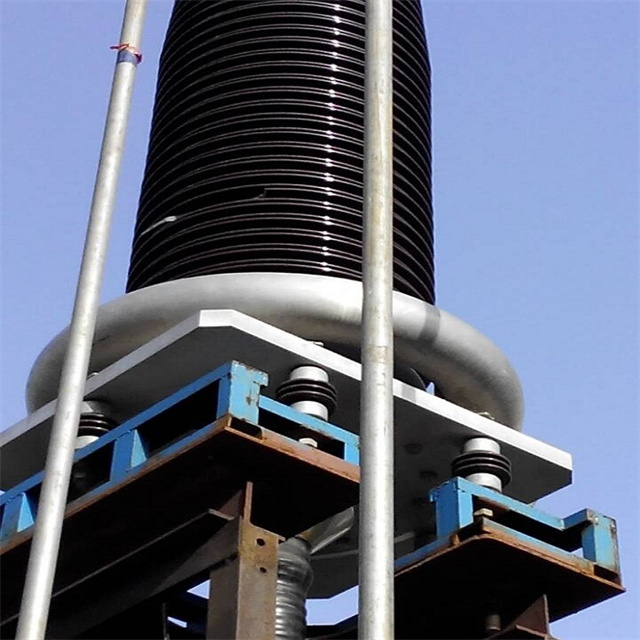

تم تصميم الإنهاء للعمل عند 76 كيلو فولت و 132 كيلو فولت ، ويتضمن أقطاب التحكم في الإجهاد لإدارة تدرجات المجال الكهربائي في واجهة عكس الكابلات ، مما يقلل من خطر التصريف الجزئي. تم تصميم السكن البورسلان مع حظائر متعددة لزيادة مسافة الزحف ، مما يجعله مناسبًا للمناطق الملوثة مع مستويات عالية من الغبار أو الملح أو التداعيات الصناعية. القاعدة المعدنية مجلفنة ساخنة لمقاومة التآكل ، مما يضمن الموثوقية طويلة الأجل في المناطق الساحلية أو الصناعية.
أداء العزل المتفوق : يوفر جلبة البورسلين قوة عازلة عالية ومقاومة للصدمة الحرارية ، مع جهد فلاش 20 ٪ أعلى من البدائل المركبة في البيئات النظيفة.
مقاومة التلوث : يقلل السطح المزجج والملف تعريف السقيفة من تراكم الملوثات ، مع 可选防污闪涂层 (الطلاء الاختياري المضاد للتلوث) متاح لفئات التلوث الحاد (IV-V).
المتانة الميكانيكية : يقاوم سرعة الرياح تصل إلى 300 كم/ساعة وأحمال الجليد بسمك 50 مم ، مما يجعلها مناسبة لظروف الطقس القاسية.
التثبيت السهل : واجهات شفة موحدة تتوافق مع IEC 60137 و ANSI C57.19 ، مما يسمح بالتكامل السريع مع المحولات والمحولات وأشرطة البوس.
منخفض الصيانة : يتطلب سطح الخبر الخزفي الحد الأدنى من التنظيف-غسل الضغط كل 5-7 سنوات في المناطق الملوثة.
المحطات الفرعية في الهواء الطلق : ينهي الكابلات عالية الجهد المتصلة بقواطع الدوائر والمحولات وأوامر البرق في الشبكات الإقليمية والوطنية.
محطات الطاقة الساحلية : تضمن الفولاذ المجلفن المقاوم للتآكل والخزف الزجاجي طول العمر في البيئات البحرية المحملة بالملح.
المحطات الفرعية الصناعية : تستخدم في النباتات الفولاذية والمصافي والمرافق الكيميائية ، ومقاومة الأبخرة الكيميائية والغبار الموصل من خلال الطلاء المتخصص.
شبكات الارتفاع : يؤدي بشكل موثوق على ارتفاعات تصل إلى 4000 متر ، مع زيادة تعويض المسافة الزاحفة لخفض كثافة الهواء.
مشاريع التجديد : تحديث البنية التحتية المحطات الفرعية الأقدم ، لتحل محل الإنهاء المتدهور مع حلول الخزف الخالية من الصيانة.
س: ما هو الفرق بين الإنهاءات الطبيعية والثقيلة للتلوث؟
ج: تتمتع عمليات الإنهاءات الفئة الثقيلة بالتلوث بأطرف أطول ومسافة زاحفة متزايدة (على سبيل المثال ، 3100 ملم لـ 132 كيلو فولت) ، وهي مناسبة للمناطق ذات الموصلية> 100μs/cm.
س: هل يمكن للزوارق البورسلين أن تصمد أمام الآثار المادية?
ج: في حين أن البورسلين هش ، تم تصميم الإنهاء بحافة ممتصة للصدمات لتقليل الأضرار الناجمة عن الاهتزازات أو التأثيرات البسيطة.
س: هل التوافق مع كل من الكابلات المملوءة بالزيت و XLPE المعزول?
ج: نعم ، يدعم أنواع الكابلات المختلفة مع واجهات عزل قابلة للتكيف وآليات الختم.
س: كيف يتم إدارة الإجهاد الكهربائي في نقطة إنهاء الكابل?
ج: مخروط الإجهاد المتدرج المصنوع من مادة شبه موصوفة يساوي المجال الكهربائي ، مما يمنع التركيز في قطع درع العزل.
س: ما هو عزم الدوران الموصى به لاتصالات الموصل?
A: تعتمد قيم عزم الدوران على حجم الكابل (على سبيل المثال ، 100-200nm لكابلات 500 مم مربع) ، مفصلة في دليل التثبيت لضمان اتصالات منخفضة المقاومة.

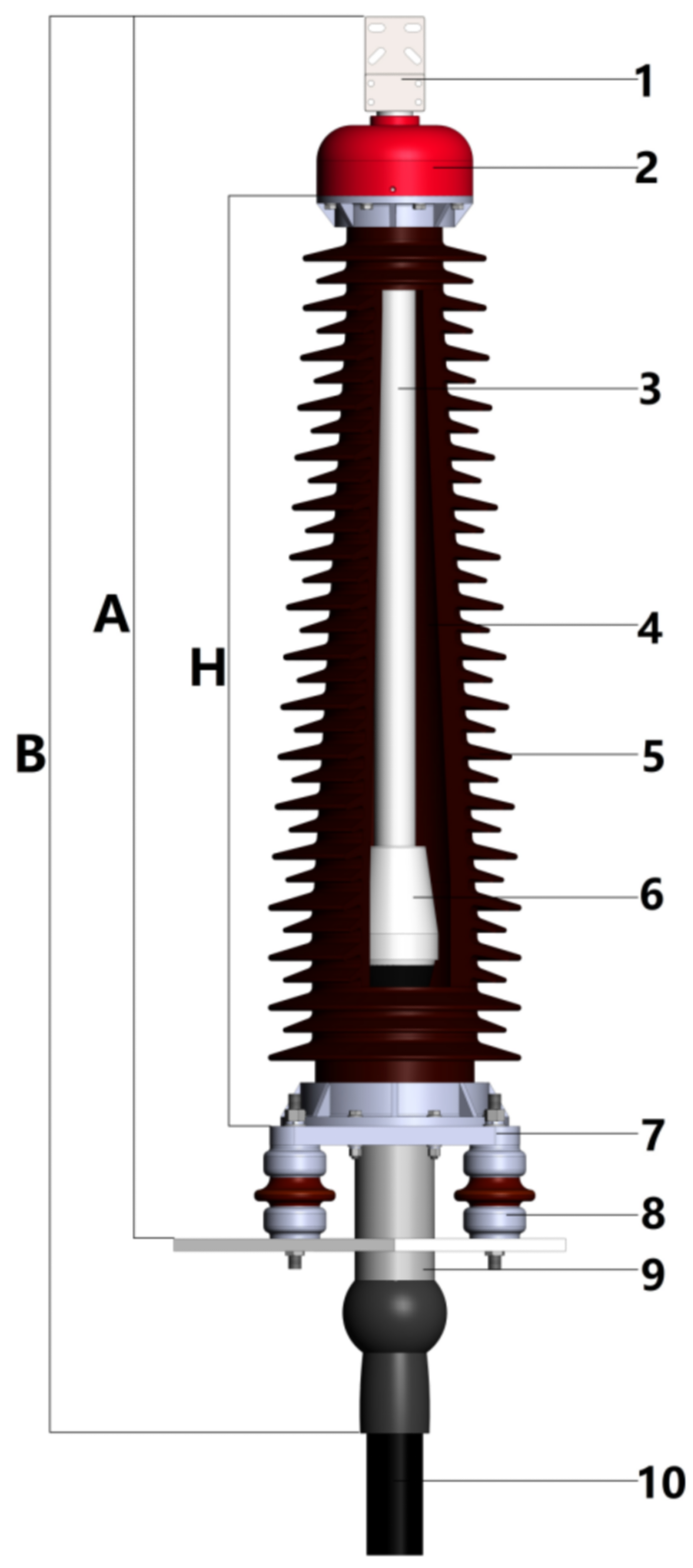

1. Clamp Clamp 2. درع الدرجات 3. العزل الأساسي 4. polyisobutylene 5. جلبة البورسلين 6. الإجهاد مخروط 7. صفيحة ثابتة 8. دعم العازل 9. أنبوب الذيل 10. كابل

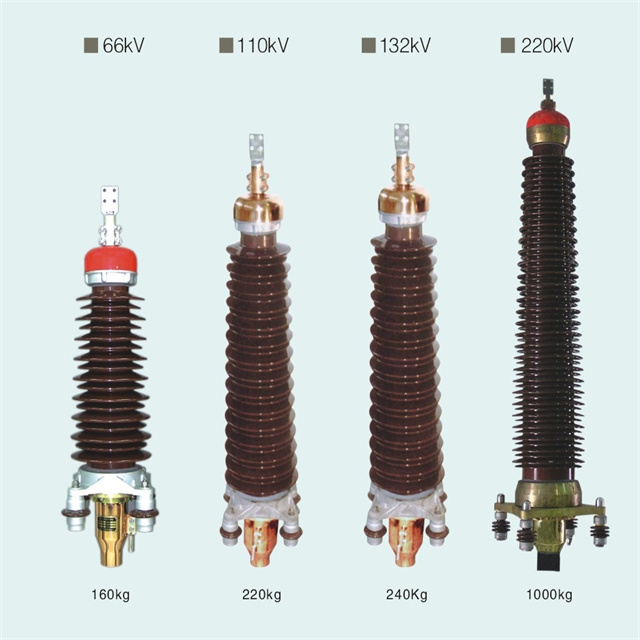

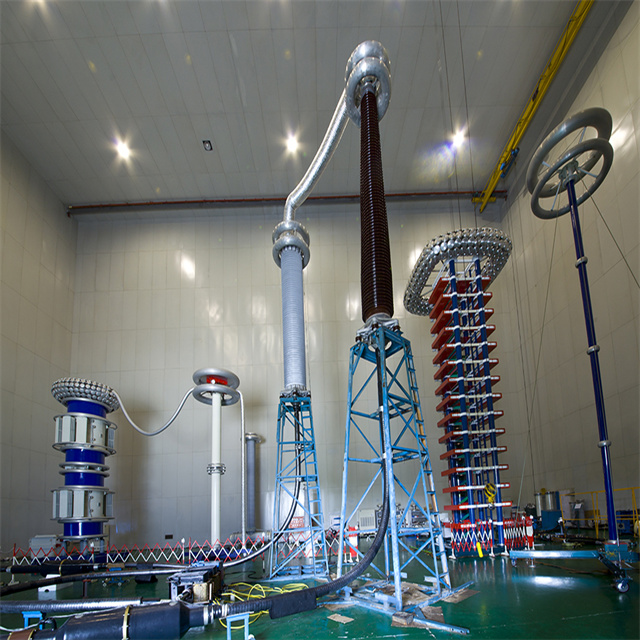

S Ize MM | 48/66KV | 64/110kV | 80/138kV | 127/220kV |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | φ22 | φ22 | φ22 | φ32 |
مسافة زحف | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| وصف | المعلمة |
|---|---|
| الجهد المقنن (أور) | جهد النظام (على سبيل المثال ، 11 كيلو فولت ، 33 كيلو فولت ، 132 كيلو فولت) |
| دافع البرق صمد أمام الجهد (BIL) | جهد الذروة يمكن أن تصمد أمام الجهد البطيبة (على سبيل المثال ، 95 كيلو فولت لنظام 11 كيلو فولت ، 550 كيلو فولت ل 132 كيلو فولت) |
| تواتر الطاقة مع الجهد (1 دقيقة AC) | جهد اختبار AC قصير المدة (على سبيل المثال ، 28 كيلو فولت ل 11 كيلو فولت ، 230 كيلو فولت ل 132 كيلو فولت) |
| مستوى التفريغ الجزئي | الحد الأقصى المسموح به PD (عادة <10 جهاز كمبيوتر لبطانات HV) |
| مسافة زحف | الحد الأدنى لمسافة السطح لمنع الفلاش (يعتمد على مستوى التلوث) |
| فقدان العزل الكهربائي (تان Δ) | مقياس جودة العزل (يجب أن يكون منخفضًا ، على سبيل المثال ، <0.5 ٪) |
غرض | متطلبات الاختبار | نوع الاختبار | نوع المنتجات | ||||||
48/66 | 64/110 | 127/220 | جلبة البورسلين | الناقل المركب | إنهاء نظم المعلومات الجغرافية | مباشرة من خلال/ عزل المفصل | إنهاء نوع جاف ناعم | ||
تركيبات الختم ، جلبة البورسلين ، جلبة مركبة | 0.25 ± 0.01MPa/1H ، لا تسرب | R | ✔ | ✔ | ✔ | — | — | ||
جلبة الايبوكسي | 0.6 ~ 0.7MPa/1H ، لا تسرب | ||||||||
اختبار التفريغ الجزئي للجسم الجاهزة | 72 كيلو فولت | 96kV | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
تفريغ جزئي في الخلفية | |||||||||
تواتر طاقة الجسم مسبقا صمد أمام اختبار الجهد | 120kV | 160 كيلو فولت | 318 كيلو فولت | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 دقيقة ، لا وميض لا انهيار | |||||||||
اختبار التفريغ الجزئي في درجة الحرارة المحيطة | 72 كيلو فولت | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
تفريغ جزئي في الخلفية | |||||||||
اختبار جهد الدراجات الحرارية | 96kV | 128 كيلو فولت | 254 كيلو فولت | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 دورة ، لا وميض لا انهيار | |||||||||
تفريغ جزئي في درجة حرارة عالية | 72 كيلو فولت | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
تفريغ جزئي في الخلفية | |||||||||
اختبار الجهد الدافع الإضاءة وتردد الطاقة اللاحق أمام اختبار الجهد | 450kV | 550 كيلو فولت | 1050kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 مرات ، لا وميض لا انهيار | |||||||||
120kV | 160 كيلو فولت | 318 كيلو فولت | |||||||
15 دقيقة ، لا وميض لا انهيار | |||||||||
اختبار جهد الانغماس على غمد الواقي الخارجي للمفصل المزمن المباشر | تأثير 60/75kV كلا الطرفين ، 30/37.5kV تأثير واحد على الأرض | 60/95KVIMPACT كلا الطرفين ، 30/47.5KV تأثير واحد على الأرض | T | — | — | — | ✔ | — | |
اختبار الختم بعد تثبيت الملحقات | 0.25 ± 0.01MPa/1H ، لا تسرب | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
اختبار جهد التردد في الهواء الطلق في الأمطار | 140kV | 185kV | 460KV | T | ✔ | ✔ | — | — | ✔ |
1 دقيقة ، لا وميض لا انهيار | |||||||||
اختبار الجهد بعد العزل | 20 كيلو فولت/1 دقيقة ، لا وميض لا انهيار | T | ✔ | ✔ | — | — | — | ||
اختبار تداخل راديو الإنهاء في الهواء الطلق | 61 كيلو فولت | 81 كيلو فولت | 140kV | A | ✔ | ✔ | — | — | ✔ |
تدخل الراديو 1MHz ، الجهد ≤450μV | تدخل الراديو 1MHz ، الجهد ≤500μV | ||||||||
اختبار عينة الاختبار | اكتشاف نظام الملحقات ، لا يوجد تأثير على أخطاء كبيرة | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
اختبار الجهد العاصمة | / | 20 كيلو فولت/1 دقيقة بين الموصل الداخلي والشاشة المعدنية للمفصل ، لا انهيار | T | — | — | — | ✔ | — | |
موصل توصيل القطب (الأنبوب) اختبار اللحام بتوفيق الأداء | بعد العقص ، لا تزيد المقاومة الكلية عن 1.2 مرة من نفس الطول والمقطع العرضي للموصل | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
