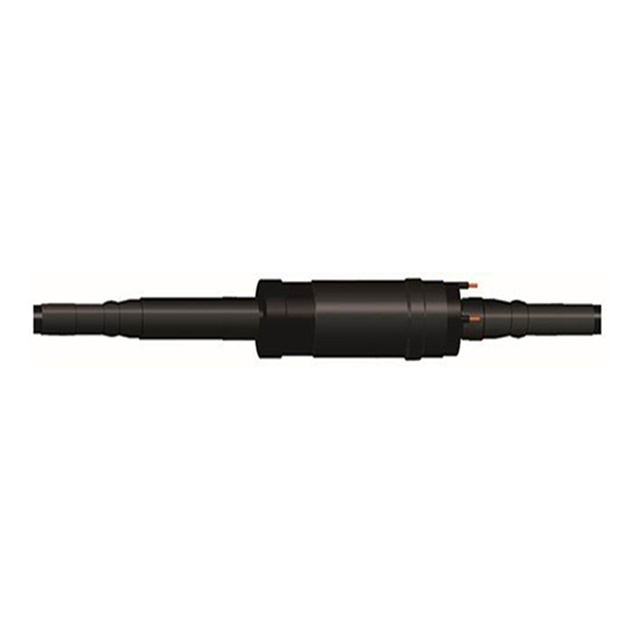

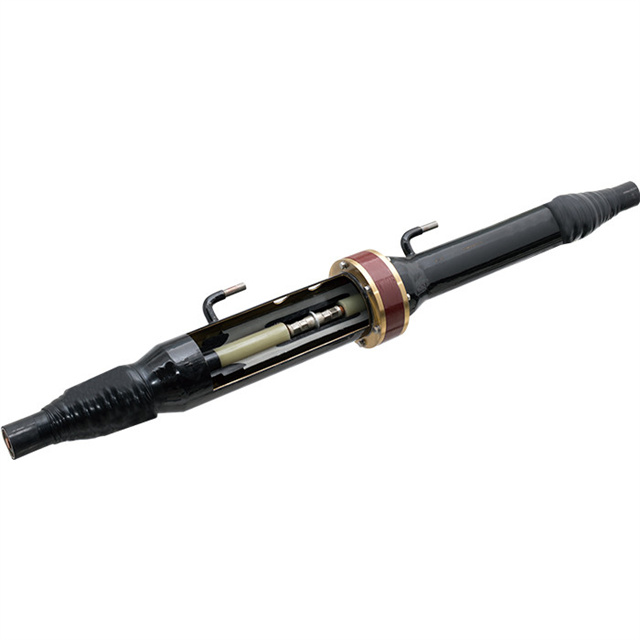

يعد مفصل كابل الطاقة المصنوع من نوعه 64/110KV هو حل مسبق من الهندسة مصمم لاتصال موثوق وفعال لكابلات الطاقة عالية الجهد في الأنظمة تحت الأرض والنظم العلوية. يلغي هذا المفصل معالجة العزل في الموقع من خلال دمج مكونات العزل المصنعة المصنع ، وضمان جودة وأداء ثابت. تم تصميم المفصل مع عزل مطاط EPDM عالي النقاء أو العزل المطاطي للسيليكون ، ويوفر عزلًا كهربائيًا ممتازًا ، وقوة ميكانيكية ، ومقاومة للإجهاد البيئي.
يتميز المفصل بتصميم معياري مع طبقات عزل مسبقة التجميع وأقماع التحكم في الإجهاد لتوزيع الحقول الكهربائية بالتساوي ، ومنع التصريف الجزئي وتعزيز الموثوقية على المدى الطويل. يتكون الغمد الخارجي من البولي إيثيلين المستقر للأشعة فوق البنفسجية أو البولي يوريثان ، مما يوفر الحماية من الرطوبة والمواد الكيميائية والتآكل الميكانيكي. يتضمن اختبار المصنع تفريغًا جزئيًا ، وتحمل الجهد ، واختبارات الدراجات الحرارية لضمان الامتثال لمعايير IEC 6142 و EN 50673.
التصميم المتصاعد المصنع : يقلل من وقت التثبيت في الموقع بنسبة 50 ٪ مقارنة بالمفاصل التقليدية المصممة يدويًا ، مع عدم الحاجة إلى أدوات متخصصة أو بيئات غرفة نظيفة.
الأداء الكهربائي العالي : تضمن تقنية التحكم في الإجهاد توزيعًا موحدًا للميدان الكهربائي ، مع مستويات تصريف جزئية أقل من 10 ٪ في الجهد المقنن.
المرونة البيئية : يمنع الختم المقاوم للماء ، ختم غاز الغاز ، دخول الرطوبة ، مما يجعله مناسبًا للمنشآت المغمورة والأراضي الرطبة ومناطق طاولة المياه العالية.
المتانة الميكانيكية : يقاوم قوى الشد المحورية تصل إلى 50 كيلو كيروس وضغط شعاعي من التربة أو الغلاف الخرساني ، مما يضمن الاستقرار في المناطق الزلزالية أو عالية الحركة.
نطاق درجة الحرارة الواسعة : يعمل بشكل موثوق من -40 درجة مئوية إلى +90 درجة مئوية ، ويستوعب التمدد الحراري للكابلات والظروف المناخية المتطرفة.
أنظمة الكابلات الغواصة : يربط كابلات الطاقة تحت سطح البحر في مزارع الرياح البحرية والشبكات العابرة للقارات ، مع تصاميم محكم الماء تلبي المعايير البحرية.

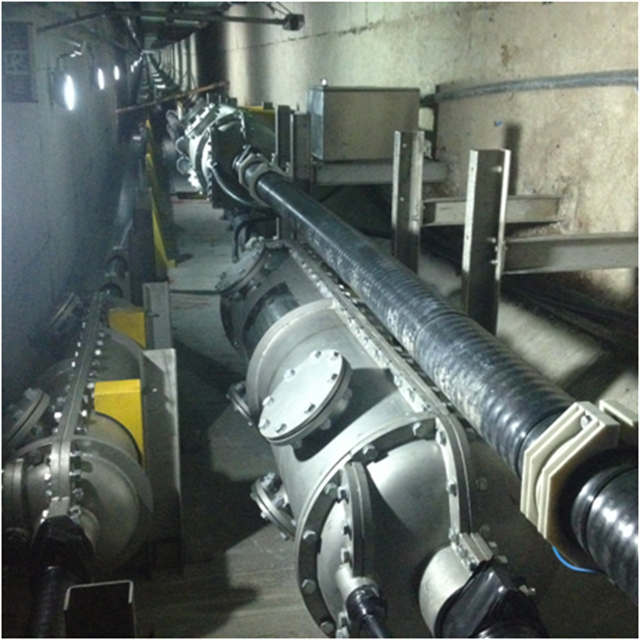

شبكات Urban Underground : تستخدم في المناطق الحضرية المزدحمة لتوصيل كابلات تحت الأرض 64 كيلو فولت و 110 كيلو فولت ، مما يقلل من متطلبات المساحة وتعقيد التثبيت.
توزيع الطاقة الصناعية : يربط الكابلات عالية الجهد في النباتات البتروكيماوية ، ومطاحن الصلب ، ومرافق التصنيع على نطاق واسع ، مما يضمن تدفق الطاقة دون انقطاع.
تكامل الطاقة المتجددة : ينضم إلى الكابلات في المزارع الشمسية وحدائق الرياح ، والاهتزازات الميكانيكية الدائمة وتقلبات الجهد من مصادر متجددة.
التحولات العلوية إلى الأرض : يوفر نقطة اتصال آمنة عند الانتقال من الخطوط العلوية إلى الكابلات تحت الأرض في مداخل المحطات الفرعية.
س: هل يمكن تثبيت المفصل في تطبيقات الدفن المباشر?
ج: نعم ، تم تصميم الغمد الخارجي للدفن المباشر ، مع مقاومة للمواد الكيميائية للتربة والتآكل الميكروبي.
س: ما هو أقصى قطر الكابل الذي يمكن أن يستوعبه المفصل?
ج: إنه متوفر بأحجام للقطاعات العرضية للكابلات التي تتراوح من 240 مم مربع إلى 1200 مم مربع ، مع أحجام مخصصة متاحة للمتطلبات الخاصة.
س: كيف يتم إغلاق المفصل ضد دخول الماء?
ج: تنشئ طبقات متعددة من الحلقات المطاطية والأختام اللاصقة حاجزًا محكومًا ، تم اختباره لتحمل ضغط الماء حتى 10 بار للتطبيقات المغمورة.
س: هل يتطلب المفصل الأساس?
ج: نعم ، يتم دمج شريط التأريض في تصميم التصريف الآمن للتيارات المستحثة ، المتوافق مع معايير التأريض IEC.
س: ما هي عمر الخدمة المتوقعة للمفصل?
ج: في ظل ظروف التشغيل العادية ، يبلغ عمر خدمة 30-40 عامًا ، مما يتوافق مع عمر كابلات الطاقة عالية الجهد.
حجم مم | 48/66KV | 64/110kV | 80/138kV | 127/220kV |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| وصف | المعلمة |
|---|---|
| الجهد المقنن (U₀/u/um) | - U₀ : جهد تردد الطاقة المقنن بين الموصل والأرض (KV) - U : جهد النظام المصنفة (KV) - UM : جهد النظام الأقصى (KV) |
| صاعقة الدافع الصمد أمام الجهد (LIWV) | ذروة الجهد يمكن للمفصل الصمود أثناء ضربات البرق (على سبيل المثال ، 95 كيلو فولت ، 170 كيلو فولت ، 250 كيلو فولت) |
| تواتر الطاقة مع الجهد | جهد التيار المتردد تحمل القدرة (على سبيل المثال ، 22 كيلو فولت لمدة 5 دقائق) |
| مستوى التفريغ الجزئي | يجب أن يكون الحد الأدنى (على سبيل المثال ، <10 جهاز كمبيوتر في 1.5U₀) |
| التصنيف الحالي (أ) | قدرة الحمل المستمر (يعتمد على حجم الموصل والمواد) |
| تيار الدائرة القصيرة (KA ، 1S أو 3S) | الحد الأقصى لتيار الصدع الذي يمكن أن يتعامل معه المفصل دون أضرار |
غرض | متطلبات الاختبار | نوع الاختبار | نوع المنتجات | ||||||
48/66 | 64/110 | 127/220 | جلبة البورسلين | الناقل المركب | إنهاء نظم المعلومات الجغرافية | مباشرة من خلال/ عزل المفصل | إنهاء نوع جاف ناعم | ||
تركيبات الختم ، جلبة البورسلين ، جلبة مركبة | 0.25 ± 0.01MPa/1H ، لا تسرب | R | ✔ | ✔ | ✔ | — | — | ||
جلبة الايبوكسي | 0.6 ~ 0.7MPa/1H ، لا تسرب | ||||||||
اختبار التفريغ الجزئي للجسم الجاهزة | 72 كيلو فولت | 96kV | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
تفريغ جزئي في الخلفية | |||||||||
تواتر طاقة الجسم مسبقا صمد أمام اختبار الجهد | 120kV | 160 كيلو فولت | 318 كيلو فولت | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 دقيقة ، لا وميض لا انهيار | |||||||||
اختبار التفريغ الجزئي في درجة الحرارة المحيطة | 72 كيلو فولت | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
تفريغ جزئي في الخلفية | |||||||||
اختبار جهد الدراجات الحرارية | 96kV | 128 كيلو فولت | 254 كيلو فولت | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 دورة ، لا وميض لا انهيار | |||||||||
تفريغ جزئي في درجة حرارة عالية | 72 كيلو فولت | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
تفريغ جزئي في الخلفية | |||||||||
اختبار الجهد الدافع الإضاءة وتردد الطاقة اللاحق أمام اختبار الجهد | 450kV | 550 كيلو فولت | 1050kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 مرات ، لا وميض لا انهيار | |||||||||
120kV | 160 كيلو فولت | 318 كيلو فولت | |||||||
15 دقيقة ، لا وميض لا انهيار | |||||||||
اختبار جهد الانغماس على غمد الواقي الخارجي للمفصل المزمن المباشر | تأثير 60/75kV كلا الطرفين ، 30/37.5kV تأثير واحد على الأرض | 60/95KVIMPACT كلا الطرفين ، 30/47.5KV تأثير واحد على الأرض | T | — | — | — | ✔ | — | |
اختبار الختم بعد تثبيت الملحقات | 0.25 ± 0.01MPa/1H ، لا تسرب | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
اختبار جهد التردد في الهواء الطلق في الأمطار | 140kV | 185kV | 460KV | T | ✔ | ✔ | — | — | ✔ |
1 دقيقة ، لا وميض لا انهيار | |||||||||
اختبار الجهد بعد العزل | 20 كيلو فولت/1 دقيقة ، لا وميض لا انهيار | T | ✔ | ✔ | — | — | — | ||
اختبار تداخل راديو الإنهاء في الهواء الطلق | 61 كيلو فولت | 81 كيلو فولت | 140kV | A | ✔ | ✔ | — | — | ✔ |
تدخل الراديو 1MHz ، الجهد ≤450μV | تدخل الراديو 1MHz ، الجهد ≤500μV | ||||||||
اختبار عينة الاختبار | اكتشاف نظام الملحقات ، لا يوجد تأثير على أخطاء كبيرة | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
اختبار الجهد العاصمة | / | 20 كيلو فولت/1 دقيقة بين الموصل الداخلي والشاشة المعدنية للمفصل ، لا انهيار | T | — | — | — | ✔ | — | |
موصل توصيل القطب (الأنبوب) اختبار اللحام بتوفيق الأداء | بعد العقص ، لا تزيد المقاومة الكلية عن 1.2 مرة من نفس الطول والمقطع العرضي للموصل | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
