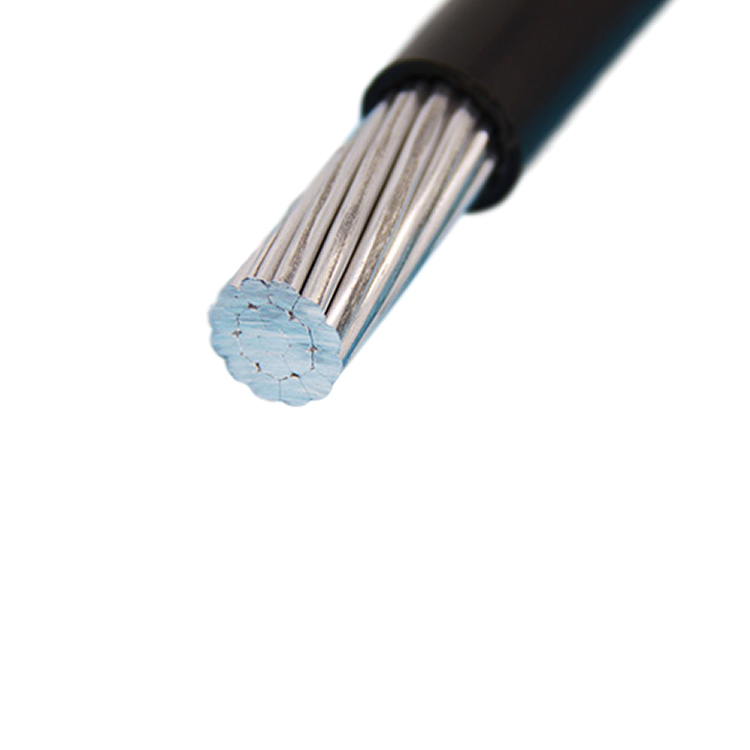

يحدد كابل ABC عالي الجودة 35kV معيارًا جديدًا للموثوقية في تطبيقات المحطات الفرعية ، ويجمع بين الأداء الكهربائي الاستثنائي والمتانة الوعرة. تم تصميمه لتحمل 50 من التيارات القصيرة كا/1 -ميزة أمان حاسمة لبيئات المحطات الفرعية-هذا الكابل يتميز عزل مقاوم للطقس وتصميم مضغوط يقلل من مساحة التثبيت بنسبة 30 ٪ مقارنة بكابلات المحطات الفرعية التقليدية.
يوفر درع النحاس المعلب حماية EMI (التداخل الكهرومغناطيسي) و RFI (تداخل التردد الراديوي) ، مما يضمن تشغيل مستقر في البيئات الصاخبة كهربائيًا. متوافق تمامًا مع معايير IEC 60502 و IEEE 404 ، أصبح الخيار المفضل لشبكات الطاقة الحضرية ، ومحطات الطاقة المتجددة ، وشبكات التوزيع الصناعية حيث تكون الموثوقية وكفاءة الفضاء أمرًا بالغ الأهمية.
المعلمة | قيمة |
الجهد المقنن | 35 كيلو فولت |
مواد موصل | النحاس المعلب |
مقاومة العزل | ≥100 GΩ عند 20 درجة مئوية |
تيار الدائرة القصيرة | 50 كا/1S |
مادة غمد | XLPE |
البناء المقاوم للتسرب
يتكون عزل الكابل من البولي إيثيلين متشابك (XLPE) ، وهي مادة مشهورة بمقاومتها للرطوبة ، والإشعاع بالأشعة فوق البنفسجية ، والتعرض الكيميائي. بالاقتران مع غمد خارجي مقاوم للأشعة فوق البنفسجية وتصنيف حماية IP68 ، يضمن هذا البناء أن يظل الكابل يعمل لمدة 40 عامًا في بيئات فرعية خارجية وخارجية ، بما في ذلك المناطق الساحلية ذات المحتوى العالي الملح.
سعة دائرة قصيرة عالية
يعمل الموصل النحاسي المعلب -الذي تم اختياره من أجل موصفه الممتاز ومقاومة التآكل-بالتزامن مع طبقة درع من سبائك الألومنيوم لتحمل الضغوط الحرارية والميكانيكية الشديدة أثناء أحداث الدائرة القصيرة. هذا يضمن أن الكابل يحافظ على النزاهة أثناء الأعطال ، ومنع الفشل الكارثي وتقليل وقت التوقف عن الإصلاحات.
تصميم لتوفير الفضاء
مع قطر مضغوط يبلغ 60 مم ، يبسط الكبل التوجيه في بيئات المحطات الفرعية المزدحمة حيث تكون المساحة محدودة. هذا يقلل من تعقيد التثبيت وتكاليفه بنسبة 15 ٪ ، حيث يلزم تعديلات أقل على البنية التحتية الحالية لاستيعاب الكابل. يسمح التصميم المرن أيضًا بنصف قطر الانحناء بقطر 10 × الكابل ، مما يسهل التثبيت في مساحات ضيقة.
المحطات الفرعية : تستخدم للاتصالات الداخلية والخارجية في المحطات الفرعية للإرسال والتوزيع ، وربط المحولات ، وكواكات الدوائر ، وأشرطة البافارة مع انتقال الطاقة الموثوق والخسارة منخفضة الخسارة.
الطاقة المتجددة : جزء لا يتجزأ من أنظمة التجميع في مزارع الطاقة الشمسية وحدائق الرياح ، حيث تدعم مقاومة الطقس للكابل وارتفاع قدرة الجمع الفعال للطاقة واتصال الشبكة.
الصناعي : يربط لوحات الآلات الثقيلة والتوزيع في مرافق التعدين والتصنيع والبتروكيماويات ، مع ظروف التشغيل القاسية النموذجية في البيئات الصناعية.
س: ما هو دائرة نصف قطر الانحناء؟
A: تم تصميم الكابل مع دائرة نصف قطرها الثني الحد الأدنى من 10 × قطره الخارجي ، والذي يترجم إلى 600 مم. تتيح هذه المرونة تسهيل التثبيت في المساحات المحصورة داخل المحطات الفرعية وحول المعدات الموجودة دون المساس بالسلامة الهيكلية.
س: هل تتطلب مجموعات إنهاء خاصة؟
ج: نعم ، نوصي باستخدام الإنهاءات التي تم تعبئتها قبل 35 كيلو فولت من أجل الأداء الأمثل. تضمن هذه الإنهاءات التي تم اختبارها في المصنع الاستمرارية السائدة والدرع ، مما يقلل من وقت التثبيت بنسبة 50 ٪ مقارنة بالبدائل المقدمة من الميدان وتقليل خطر الإصابة بالفشل المرتبط بالتركيب.
المقطع العرضي | Conductor قطر | سمك العزل | القطر الأساسي | قدرة الاستيعاب الحالية | كسر حمولة | |||
(مم⊃2;) | دقيقة. | تسامح | نوم. | دقيقة. | دقيقة. | الأعلى. | (أ*) | (KN) |
(مم) | (مم) | (مم) | (مم) | (مم) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 | ||
* محددة لدرجة الحرارة المحيطة من 25 ℃ و Max.Conductor درجة حرارة 70 ℃.
أبعاد الرسول المحايد توصيل TORS
المقطع العرضي | قطر الموصل | سمك العزل | القطر الأساسي | قدرة الاستيعاب الحالية | كسر الحمل | |||
(مم⊃2;) | دقيقة. | تسامح | نوم. | دقيقة. | دقيقة. | الأعلى. | (أ*) | (KN) |
(مم) | (مم) | (مم) | (مم) | (مم) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 | |||
أبعاد حزمة الكابل
عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة + مقطع عرضي محايد (مم⊃2;) | قطر الحزمة تقريبا. (مم) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
