يتطلب تحديد مانع الصواعق الصحيح مطابقة أربعة معلمات رئيسية لظروف النظام وبيئة التثبيت المحددة لديك.
1. جهد النظام وتكوين التأريض
بالنسبة لنظام 33 كيلو فولت، فإن الحد الأقصى لجهد النظام الاسمي (Um) هو 36 كيلو فولت. يعتمد MCOV (الحد الأقصى لجهد التشغيل المستمر) المطلوب على نوع تأريض النظام :
| عامل الجهد | لنوع التأريض للنظام (ك) | يوصى به باستخدام MCOV |
|---|---|---|
| مؤرض بشكل فعال | 1.0 | ≥ 0.8 × أم (≥ 28.8 كيلو فولت) |
| غير مؤرض / معزول محايد | 1.25-1.4 | ≥ أم / √3 × 1.25 (≥ 26 كيلو فولت) |
| أرضية رنانة | 1.4-1.73 | ≥ أم / √3 × 1.4 (≥ 29 كيلو فولت) |
بالنسبة لمعظم تطبيقات التوزيع بقدرة 33 كيلو فولت ذات العناصر المحايدة المؤرضة بشكل فعال، يعد MCOV من 27.0 إلى 27.5 كيلو فولت قياسيًا ويوفر هامشًا مناسبًا . كقاعدة عامة، يتم اختيار مانعات الصواعق بتصنيفات MCOV بنسبة 10-20% أعلى من جهد التشغيل القياسي من الطور إلى الأرض.
2. تيار التفريغ الاسمي (في)
5 كيلو أمبير (الفئة 1 / فئة التوزيع): لخطوط التوزيع القياسية ذات نشاط البرق المعتدل. مناسبة لمانعات التيار الكهربائي ومحولات التوزيع الصغيرة.
10 كيلو أمبير (الفئة 2 / فئة المحطة): للمحطات الفرعية والمحولات الحيوية والمناطق ذات كثافة البرق العالية. يوفر قدرة أكبر على امتصاص الطاقة وعمر خدمة أطول. يوصى به لمعظم تطبيقات المحطات الفرعية 33 كيلو فولت.
3. مسافة الزحف ومستوى التلوث
يجب تحديد مسافة الزحف وفقًا لبيئة التثبيت وفقًا للمواصفة IEC 60815:
| مستوى التلوث | الأدنى للزحف | التطبيق النموذجي |
|---|---|---|
| الضوء (المستوى الأول) | 16 ملم/كيلو فولت | المناطق الداخلية ذات الرطوبة المنخفضة |
| متوسطة (المستوى الثاني) | 20 ملم/كيلو فولت | المنشآت العامة في الهواء الطلق |
| ثقيل (المستوى الثالث إلى الرابع) | 25-31 ملم/كيلو فولت | المناطق الساحلية والصحراوية والصناعية |
بالنسبة للأنظمة 33 كيلو فولت مع أقصى جهد 36 كيلو فولت، فإن مسافة الزحف التي تتراوح بين 900-1330 مم تعتبر نموذجية للمناطق شديدة التلوث. تتوفر مانعات التسرب المغطاة بالبورسلين بمسافات زحف ممتدة للبيئات الساحلية والصناعية.
4. اختيار مواد الإسكان: البورسلين مقابل البوليمر
يعد هذا قرارًا حاسمًا يؤثر على الأداء الميكانيكي والتركيب والتكلفة الإجمالية للملكية. يلخص جدول المقارنة أدناه الاختلافات الرئيسية:
اختر غلافًا مصنوعًا من البورسلين عندما: يكون الحمل الميكانيكي شديدًا (الرياح العاتية، أو المناطق الزلزالية)، أو يكون التحمل الحراري شديدًا، أو تتطلب مواصفات المنفعة صراحةً إنشاء الخزف . اختر غلاف البوليمر عندما تكون: بساطة التركيب، وخفة الوزن، والأداء الفائق للتلوث من الأولويات.
| وحدة | المعلمة | Y5W-33 (5kA) | Y10W-33 (10kA) |
|---|---|---|---|
| الجهد المقنن (أور) | كيلو فولت (جذر متوسط التربيع) | 33 | 33 |
| الحد الأقصى لجهد التشغيل المستمر (MCOV/Uc) | كيلو فولت (جذر متوسط التربيع) | 27.0-27.5 | 27.0-27.5 |
| تيار التفريغ الاسمي (في) | كا | 5 | 10 |
| الجهد المتبقي للنبض الحالي الحاد (1/4 ثانية) | كيلو فولت (كريست) | ≥113 | ≥113 |
| الجهد المتبقي لنبضة البرق (8/20 ثانية) | كيلو فولت (كريست) | ≥99 | ≥99 |
| تبديل الجهد المتبقي الدافع (30/60 ثانية) | كيلو فولت (كريست) | ≥89 | ≥89 |
| 2 مللي ثانية موجة مربعة تحمل التيار | A | 150 | 250 |
| 4/10 ميكرو ثانية تحمل دفعة تيار عالية | كا | 65 | 100 |
| مسافة زحف | مم | 750-900 | 1055-1330 |
| المواد السكنية | — | الخزف الكهربائي | الخزف الكهربائي |
| نواة الفاريستور | — | ZnO (أكسيد الزنك) بدون فجوات | ZnO (أكسيد الزنك) بدون فجوات |
| معيار | — | IEC 60099-4 | IEC 60099-4 |
| درجة حرارة التشغيل | درجة مئوية | -40 إلى +45 | -40 إلى +45 |
| ارتفاع | m | ≥3000 | ≥3000 |
ملاحظة: تختلف مسافة الزحف حسب مواصفات مستوى التلوث. التقييمات المخصصة متاحة عند الطلب.
تم تصميم مانع الصواعق الخزفي 33 كيلو فولت للتركيبات التالية:
خطوط التوزيع العلوية 33 كيلو فولت: تحمي عوازل الخطوط والمحولات ونهايات الكابلات المتصلة من الجهد الزائد الناجم عن البرق. مناسب بشكل خاص للمناطق التي تشهد نشاطًا شديد البرق حيث تعمل مانعات الصواعق على تقليل مخاطر الوميض وتزيل الحاجة إلى أسلاك الدرع.
محولات التوزيع: يتم تركيبها على الجانب الأساسي لمحولات 33 كيلو فولت / 11 كيلو فولت أو 33 كيلو فولت / 0.4 كيلو فولت لتثبيت التيارات الواردة قبل أن تصل إلى عزل الملف.
نهايات الكابلات والمفاتيح الكهربائية: تحمي أطراف إغلاق الكابلات والمفاتيح الكهربائية المتصلة من تبديل الجهد الزائد والارتفاعات العابرة المنتشرة عبر كابلات الطاقة المتصلة.
معدات المحطات الفرعية: يتم تطبيقها كحماية على مستوى المحطة لقضبان التوصيل وقواطع الدائرة ومحولات الأجهزة في المحطات الفرعية 33 كيلو فولت.
| آسبكت | صواعق بورسلين 33 كيلو فولت، | صواعق بوليمر 33 كيلو فولت |
|---|---|---|
| المواد السكنية | السيراميك الكهربائي المزجج | مطاط السيليكون / EPDM فوق قلب FRP |
| الوزن (تقريبا) | 8-12 كجم | 2-4 كجم |
| قوة ناتئ | عالي (حتى 70000 رطل / 311 كيلو نيوتن) | معتدل |
| مقاومة التلوث | يتطلب مسافة زحف كافية | السطح الكاره للماء يطرد الماء بشكل فعال |
| سلوك الفشل | قد تتحطم بسبب الخطأ؛ تخفيف الضغط الاتجاهي متاح | غير تجزئة. أكثر أمانا في المناطق المأهولة بالسكان |
| مقاومة للأشعة فوق البنفسجية/الشيخوخة | استقرار ممتاز على المدى الطويل | جيد؛ قد يتقدم السيليكون في الأشعة فوق البنفسجية الشديدة |
| أنواع الكابلات المناسبة | جميع نهايات كابلات XLPE وEPR وPILC بقدرة 33 كيلو فولت | نفس؛ يفضل لصناديق الكابلات المدمجة |
| البيئة الموصى بها | الرياح العاتية، المناطق الزلزالية، المحطات الفرعية، المواقع ذات درجات الحرارة المرتفعة | المنشآت الساحلية والصحراوية ومحدودة المساحة |
| متطلبات التثبيت | رافعة أو معدات الرفع؛ هيكل دعم جامد | التعامل اليدوي؛ تركيب عمود أو قوس قياسي |
| صيانة | الفحص البصري الدوري. التنظيف إذا كانت ملوثة بشدة | الفحص البصري سطح مسعور التنظيف الذاتي |

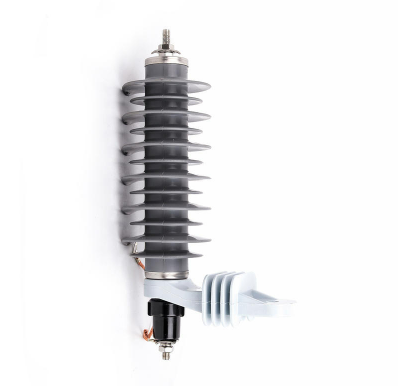

سلسلة Arrester Surge:
التصنيفات: 0.22 ~ 500kV (الخزف) ، 0.22 ~ 220kV (مركب)
التطبيقات: مصممة لحماية أنظمة نقل الطاقة وتوزيعها من الجهد الزائد الناجم عن البرق أو غيرها من الطغام الكهربائي.
خيارات الإسكان: متوفر في كل من البوليمرات البوليمرية الإسكان المركبة من أكسيد المعادن المضيق والفضاء أكسيد المعادن الإسكان البورسلين.
الحماية والموثوقية: تم تعزيز حماية وموثوقية توقيف الطفرة بشكل كبير بسبب بناءها القوي والتكنولوجيا المتقدمة.
لماذا تختار المفقودات الطفرة لدينا؟
الحماية المتفوقة: يُعرف أفعال زيادة أكسيد الزنك بحمايتها الفائقة ضد الجهد المفرط ، مما يجعلها خيارًا موثوقًا لأنظمة الجهد العالي.
المتانة على المدى الطويل: يضمن السكن البورسلين مقاومة طويلة الأجل للأضرار البيئية ، حتى في الظروف القاسية.
الكفاءة العالية: لا يوجد تصميم فجوة التفريغ والخصائص غير الخطية يوفر طريقة أكثر كفاءة وموثوقة للتعامل مع مواقف الجهد المفرط.
حالة العمل
1. درجة حرارة الهواء المحيط: -40 ℃ ~+40 ℃ ؛
2. الارتفاع ： <= 2000m ؛
3. التردد: 48Hz ~ 62Hz ؛
4. يجب ألا يتجاوز جهد تردد الطاقة المطبقة بين أطراف توقيف الطفرة الجهد التشغيلي المستمر من ARRERTER.
5. شدة الزلزال أقل من 8 درجة.
6. ماكس. سرعة الرياح هي 35 متر/ثانية.
المعلمة الفنية الرئيسية
1.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |

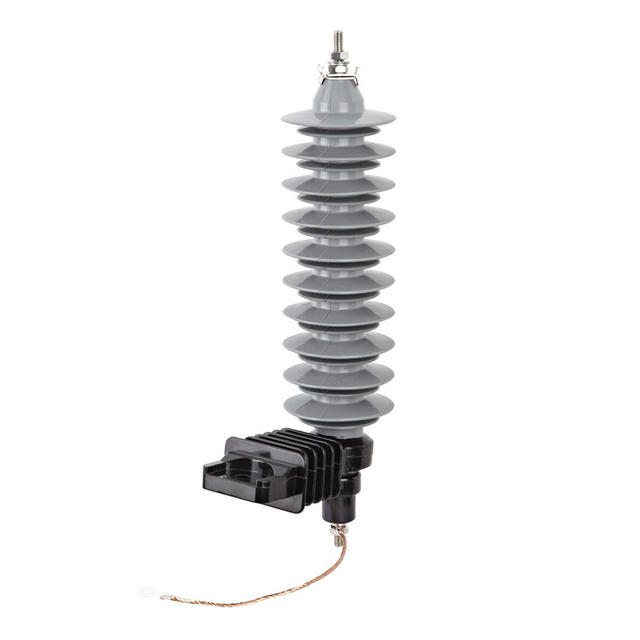

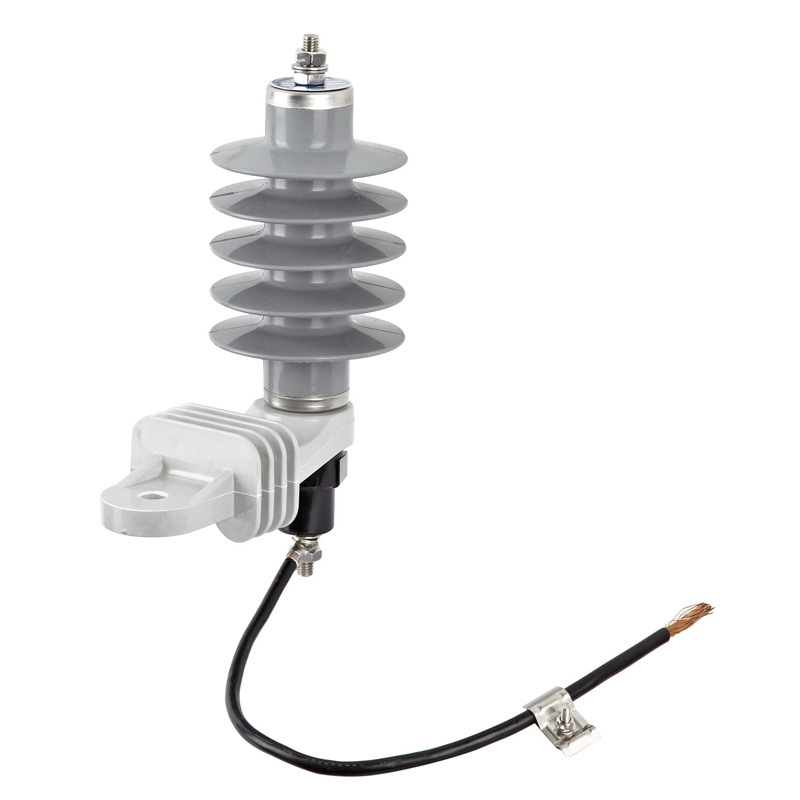

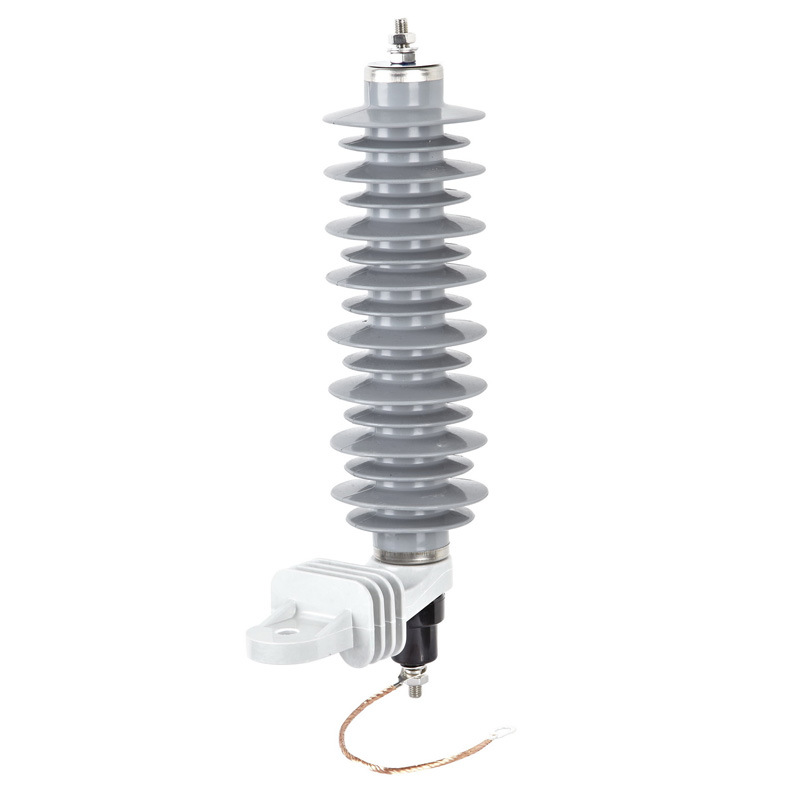

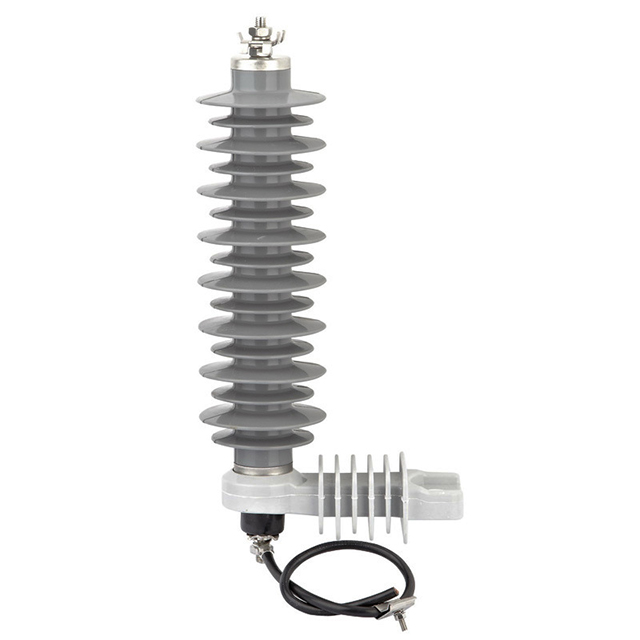

2. إسكان بوليمر أكسيد المعادن (GAPLess) نوع الزيادة في نظام AC (سلسلة 10KA)
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |

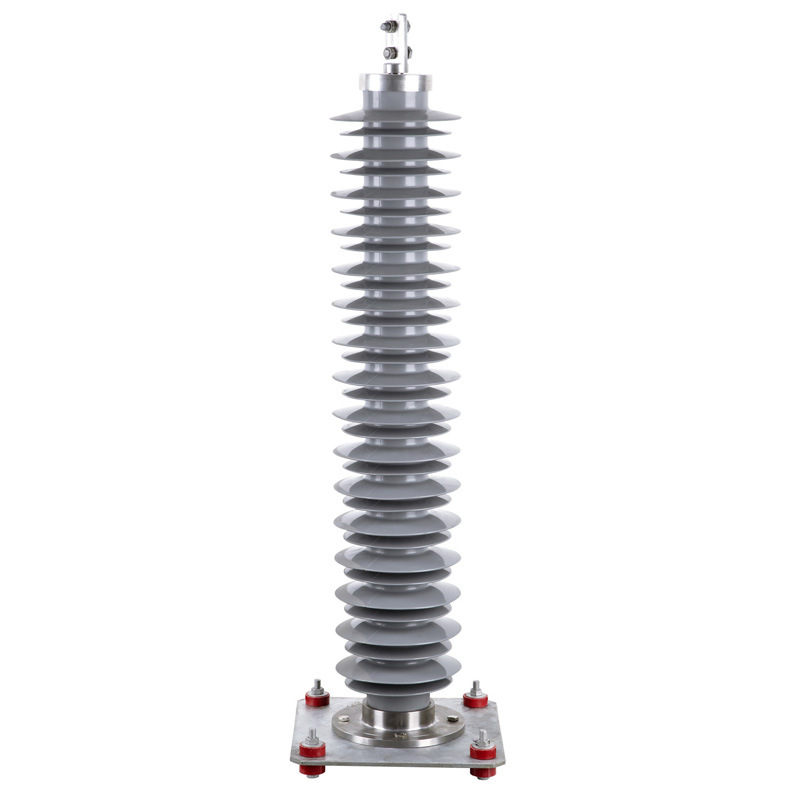

3.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
