| الكمية: | |
|---|---|

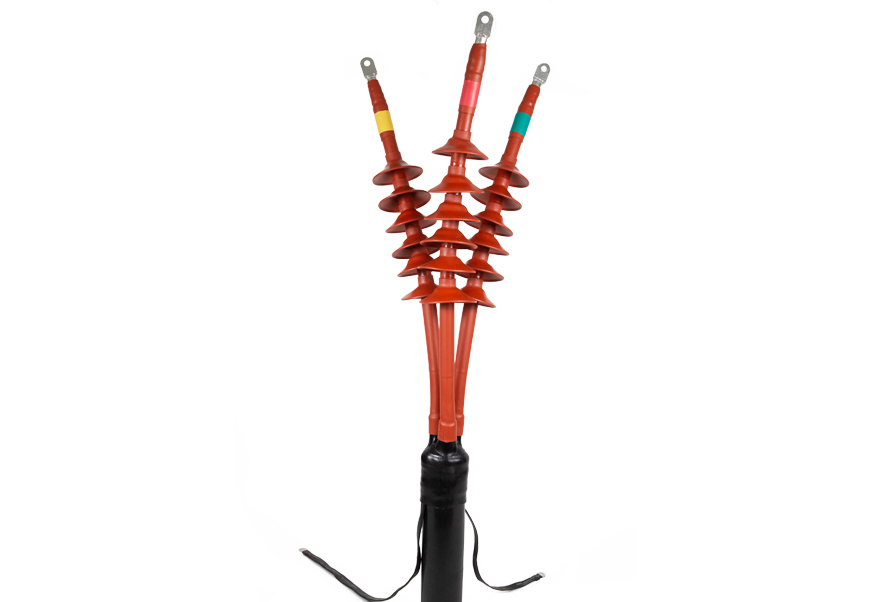

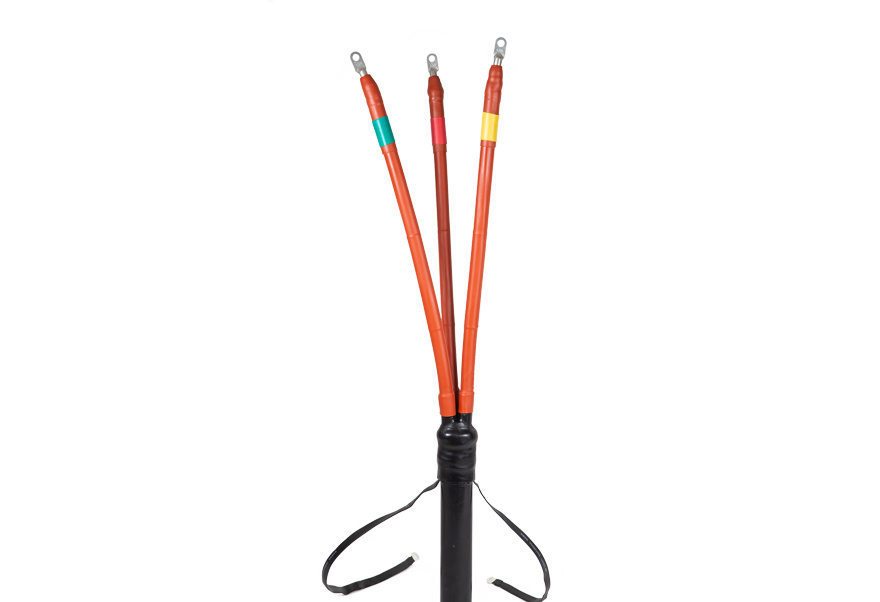

Lug 2. Cable Core 3. Melt undingive 4. أنبوب الختم 5. طبقة عزل الكابل 6. أنبوب قابلة للتقلص حرارة 7. تنورة المطر المفردة 8. أنبوب الإجهاد 9
| رقم قسم الجهد | 1 | 2 | 3 | 4 |
| 8.7/15 | 25-50 | 70-120 | 150-240 | 300-400 |
| 12/20،26/35 | 50-95 | 120-185 | 240-400 | 500-630 |
Lug 2. Cable Core 3. Melt undingive 4. أنبوب الختم 5. طبقة عزل الكابل 6. أنبوب قابلة للتقلص حرارة 7. تنورة المطر المفردة 8. أنبوب الإجهاد 9
| رقم قسم الجهد | 1 | 2 | 3 | 4 |
| 8.7/15 | 25-50 | 70-120 | 150-240 | 300-400 |
| 12/20،26/35 | 50-95 | 120-185 | 240-400 | 500-630 |
| رقم قسم الجهد | 1 | 2 | 3 | 4 |
| 8.7/15 | 25-50 | 70-120 | 150-240 | 300-400 |
| 12/20،26/35 | 50-95 | 120-185 | 240-400 | 500-630 |
| غرض | متطلبات | ||
| 8.7/15 (17.5) | 12/20 (24) | 26/35 (40.5) | |
| 5 دقائق اختبار جهد تواتر الطاقة | 39kV ، لا وميض ، لا انهيار | 54 كيلو فولت ، لا وميض ، لا انهيار | 117 كيلو فولت ، لا وميض ، لا انهيار |
| اختبار التفريغ الجزئي | سعة التصريف 15kV ≤10pc | 20kV سعة التصريف ≤10pc | 45kV سعة التصريف ≤10pc |
| اختبار اندفاع البرق | 95kV | 125kV | 200kV |
| 10 مرات من الإيجابية والسلبية ، لا وميض ، لا انهيار | |||
| اختبار دورة تحميل الجهد الثابت في الهواء | 22 كيلو فولت | 30 كيلو فولت | 65kV |
| يتم تسخين الموصل إلى 95-100 درجة مئوية ، كل دورة هي 8 ساعات ، وتسخين 5 ساعات والتبريد 3H ل 60 دورة. | |||
| اختبار التفريغ الجزئي في درجة حرارة عالية | سعة التصريف 15kV ≤10pc | 20kV سعة التصريف ≤10pc | 45kV سعة التصريف ≤10pc |
| 5min جهد التيار المتردد تصمد أمام الاختبار | 22 كيلو فولت ، لا وميض ، لا انهيار | 30 كيلو فولت ، لا وميض ، لا انهيار | 65kv ، لا وميض ، لا انهيار |
| اختبار جهد العاصمة السلبي | 52 كيلو فولت ، لا وميض ، لا انهيار | 64 كيلو فولت ، لا وميض ، لا انهيار | 156kV ، لا وميض ، لا انهيار |
| اختبار جهد تردد الطاقة 4H | 35kV ، لا وميض ، لا انهيار | 48 كيلو فولت ، لا وميض ، لا انهيار | 104 كيلو فولت ، لا وميض ، لا انهيار |
| اختبار رذاذ الملح في الهواء الطلق 1000H | 11kV ، لا وميض ، لا انهيار | 15 كيلو فولت ، لا وميض ، لا انهيار | 32.5kV ، لا وميض ، لا انهيار |
| اختبار رطوبة الإنهاء الداخلي 300H | 11kV ، لا وميض ، لا انهيار | 15 كيلو فولت ، لا وميض ، لا انهيار | 32.5kV ، لا وميض ، لا انهيار |
Lug 2. Cable Core 3. Melt undingive 4. أنبوب الختم 5. طبقة عزل الكابل 6. أنبوب قابلة للتقلص حرارة 7. تنورة المطر المفردة 8. أنبوب الإجهاد 9
| رقم قسم الجهد | 1 | 2 | 3 | 4 |
| 8.7/15 | 25-50 | 70-120 | 150-240 | 300-400 |
| 12/20،26/35 | 50-95 | 120-185 | 240-400 | 500-630 |
Lug 2. Cable Core 3. Melt undingive 4. أنبوب الختم 5. طبقة عزل الكابل 6. أنبوب قابلة للتقلص حرارة 7. تنورة المطر المفردة 8. أنبوب الإجهاد 9
| رقم قسم الجهد | 1 | 2 | 3 | 4 |
| 8.7/15 | 25-50 | 70-120 | 150-240 | 300-400 |
| 12/20،26/35 | 50-95 | 120-185 | 240-400 | 500-630 |
| رقم قسم الجهد | 1 | 2 | 3 | 4 |
| 8.7/15 | 25-50 | 70-120 | 150-240 | 300-400 |
| 12/20،26/35 | 50-95 | 120-185 | 240-400 | 500-630 |
| غرض | متطلبات | ||
| 8.7/15 (17.5) | 12/20 (24) | 26/35 (40.5) | |
| 5 دقائق اختبار جهد تواتر الطاقة | 39kV ، لا وميض ، لا انهيار | 54 كيلو فولت ، لا وميض ، لا انهيار | 117 كيلو فولت ، لا وميض ، لا انهيار |
| اختبار التفريغ الجزئي | سعة التصريف 15kV ≤10pc | 20kV سعة التصريف ≤10pc | 45kV سعة التصريف ≤10pc |
| اختبار اندفاع البرق | 95kV | 125kV | 200kV |
| 10 مرات من الإيجابية والسلبية ، لا وميض ، لا انهيار | |||
| اختبار دورة تحميل الجهد الثابت في الهواء | 22 كيلو فولت | 30 كيلو فولت | 65kV |
| يتم تسخين الموصل إلى 95-100 درجة مئوية ، كل دورة هي 8 ساعات ، وتسخين 5 ساعات والتبريد 3H ل 60 دورة. | |||
| اختبار التفريغ الجزئي في درجة حرارة عالية | سعة التصريف 15kV ≤10pc | 20kV سعة التصريف ≤10pc | 45kV سعة التصريف ≤10pc |
| 5min جهد التيار المتردد تصمد أمام الاختبار | 22 كيلو فولت ، لا وميض ، لا انهيار | 30 كيلو فولت ، لا وميض ، لا انهيار | 65kv ، لا وميض ، لا انهيار |
| اختبار جهد العاصمة السلبي | 52 كيلو فولت ، لا وميض ، لا انهيار | 64 كيلو فولت ، لا وميض ، لا انهيار | 156kV ، لا وميض ، لا انهيار |
| اختبار جهد تردد الطاقة 4H | 35kV ، لا وميض ، لا انهيار | 48 كيلو فولت ، لا وميض ، لا انهيار | 104 كيلو فولت ، لا وميض ، لا انهيار |
| اختبار رذاذ الملح في الهواء الطلق 1000H | 11kV ، لا وميض ، لا انهيار | 15 كيلو فولت ، لا وميض ، لا انهيار | 32.5kV ، لا وميض ، لا انهيار |
| اختبار رطوبة الإنهاء الداخلي 300H | 11kV ، لا وميض ، لا انهيار | 15 كيلو فولت ، لا وميض ، لا انهيار | 32.5kV ، لا وميض ، لا انهيار |
