200 التخزين/ساعة التلقائي التلقائي للالكترونيات

نظام اللف الأوتوماتيكي الذكي – آلة اللف الروبوتية الذكية

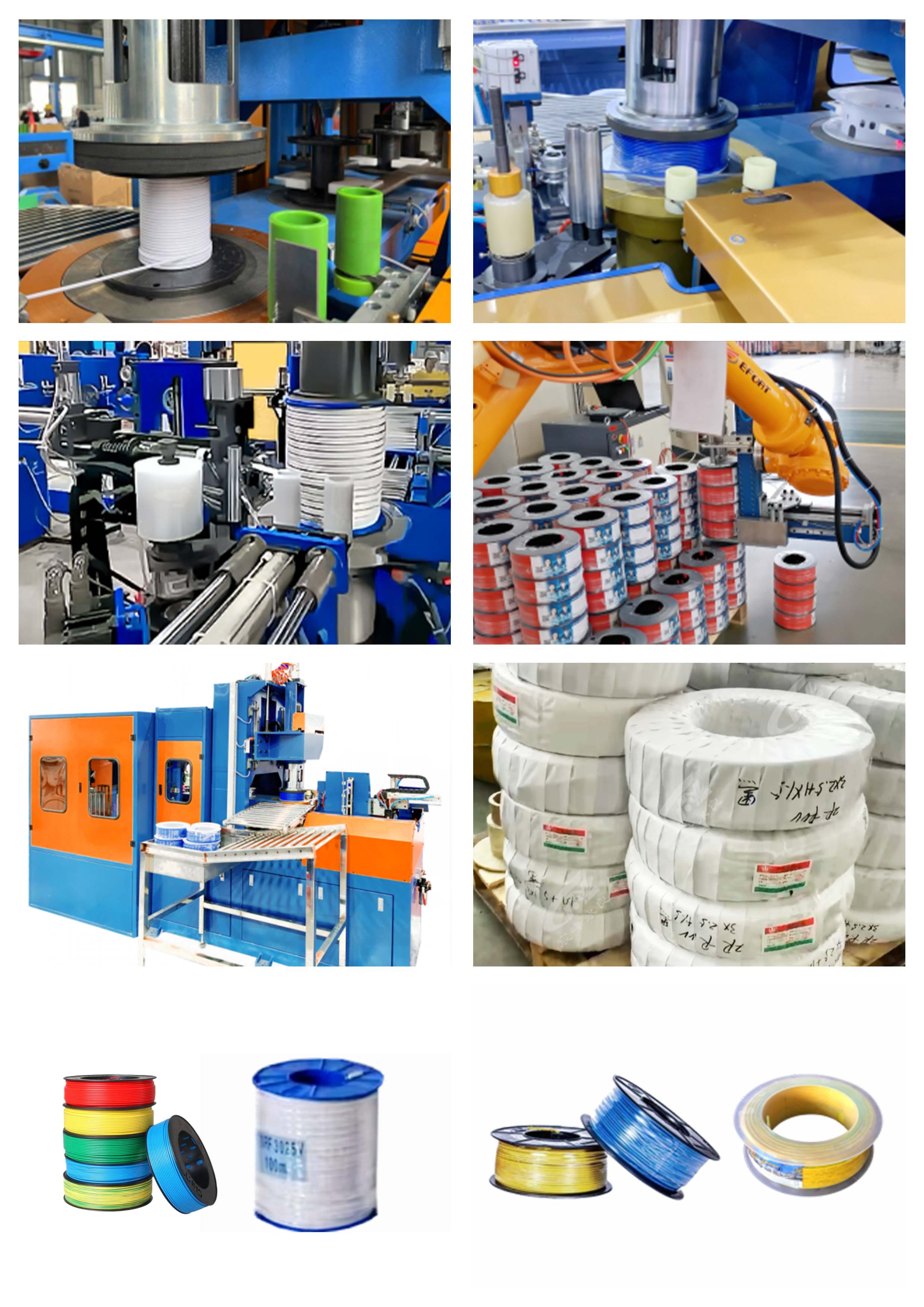

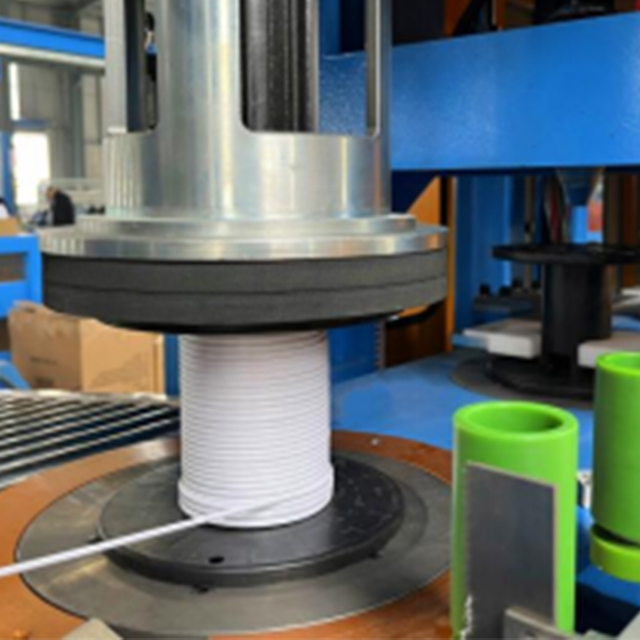

نظرة عامة على المنتج

يعمل نظام اللف التلقائي المتقدم هذا على التخلص من التناقضات في اللف اليدوي من خلال دمج الروبوتات الذكية ومراقبة الجودة في الوقت الفعلي. قادر على التعامل مع أوزان البكرات التي تتراوح من 0.5 كجم إلى 5 كجم بدقة لا مثيل لها، وقد تم تصميم هذا النظام لمنشآت تصنيع الإلكترونيات كبيرة الحجم وخطوط تجميع الكابلات ومصانع معالجة الأسلاك.

سواء كنت تنتج أسلاكًا ذات قياس دقيق للإلكترونيات الدقيقة (على سبيل المثال، AWG 30، 0.25 مم) أو كابلات أثقل لتطبيقات الطاقة (على سبيل المثال، AWG 10، 2.6 مم)، فإن نظام التحكم في التوتر التكيفي الخاص بها يضمن تكوين ملف موحد مع تفاوتات متعرجة في حدود ± 0.5 مم.

تم تصميم هذا النظام للتكامل بسلاسة مع الأنظمة البيئية للمصانع الذكية، ويتصل بـ MES (أنظمة تنفيذ التصنيع) لتتبع الإنتاج بالكامل، بما في ذلك:

• تتبع الدفعة – عن طريق التخزين المؤقت أو التحول أو تشغيل الإنتاج

• تسجيل بيانات الجودة - أحداث التوتر والسرعة والطول والخطأ

• مراقبة OEE في الوقت الفعلي – الفعالية الشاملة للمعدات

• التشخيص عن بعد - تنبيهات الصيانة التنبؤية

وهذا يجعلها أصلاً لا غنى عنه لمصنعي:

• أحزمة الأسلاك (السيارات والفضاء والصناعية)

• لفائف للملفات اللولبية والمرحلات

• اللفات الدقيقة للأجهزة الطبية

• أسلاك الاستشعار لإنترنت الأشياء والإلكترونيات الاستهلاكية

الميزات الرئيسية

سرعة فائقة

• معدل الإنتاج: 200 بكرة في الساعة - تحسن بنسبة 30% عن الطرق اليدوية التقليدية

• التشغيل المستمر: يحافظ على إنتاج ثابت أثناء التشغيل على مدار 24 ساعة طوال أيام الأسبوع بفضل:

• هيكل ميكانيكي قوي (إطار من الحديد الزهر، تركيب مقاوم للاهتزاز)

• نظام الإدارة الحرارية (تبريد الهواء القسري للمحركات ومحركات الأقراص)

• التغيير التلقائي للتخزين المؤقت (اختياري – يقلل من وقت التوقف عن العمل بين الدورات)

التحكم الذكي في التوتر

• يستخدم محركات مؤازرة مزدوجة عالية الدقة مقترنة بخلايا تحميل تقوم بأخذ عينات من بيانات التوتر 1000 مرة في الثانية

• يحافظ على التوتر بدقة ±1% عبر أقطار السلك من 0.05 مم إلى 2.5 مم

• يمنع:

• تمديد الأسلاك (التوتر المفرط)

• تشوه السلك (التوتر غير الكافي يؤدي إلى ملفات فضفاضة)

• كسر الأسلاك (ارتفاع التوتر المفاجئ)

التوافق متعدد التنسيقات

يدعم مجموعة واسعة من مواصفات التخزين المؤقت:

تتيح أدوات التغيير السريع انتقالات التنسيق في أقل من 10 دقائق، مما يقلل وقت التوقف عن التغيير.

واجهة سهلة الاستخدام

• وحدة تحكم PLC بشاشة تعمل باللمس مقاس 15 بوصة مع واجهة HMI (واجهة الإنسان والآلة) البديهية

• يخزن ما يصل إلى 100 وصفة إنتاج (حجم البكرة، ومقياس السلك، ونمط اللف، وملف التوتر)

• مراقبة في الوقت الحقيقي للمعلمات الرئيسية:

• سرعة اللف (م/دقيقة)

• التوتر (N أو gf)

• طول الملف (م)

• نسبة ملء البكرة

• حالات الخطأ (انكسار السلك، انحراف التوتر، انحشار البكرة)

• تنبيهات فورية للظروف غير العادية:

• كشف كسر الأسلاك

• انحراف التوتر إلى ما هو أبعد من الحدود الموضوعة

• التخزين المؤقت ممتلئ (طلب التوقف التلقائي أو تغيير التخزين المؤقت)

ميزات تقنية إضافية

المواصفات الفنية

المقارنة: نظام اللف التلقائي مقابل اللف اليدوي

التطبيقات

الالكترونيات الاستهلاكية

يسلم اللف الدقيق للأسلاك الداخلية في:

• الهواتف الذكية (ملفات الشحن، أسلاك الهوائي)

• أجهزة الكمبيوتر المحمولة والأجهزة اللوحية (كابلات العرض وأسلاك البطارية)

• أجهزة إنترنت الأشياء (أسلاك الاستشعار وأسلاك إمداد الطاقة)

• الأجهزة القابلة للارتداء (الساعات الذكية وأجهزة تتبع اللياقة البدنية)

• الأجهزة المنزلية (لفات المحركات، أسلاك التحكم)

في هذه التطبيقات، يعد تصميم الملف المدمج وطول السلك الثابت أمرًا بالغ الأهمية من أجل:

• تصغير المنتج (تركيب المزيد من الوظائف في مساحات أصغر)

• موثوقية الأداء (الخصائص الكهربائية المتسقة)

• أتمتة التجميع (أطوال الأسلاك الدقيقة للإدخال الآلي)

صناعة السيارات

تنتج ملفات عالية الجودة من أجل:

• ملفات لولبية للسيارات (التحكم في ناقل الحركة، حقن الوقود)

• أنظمة الإشعال (ملفات الإشعال، حساسات العمود المرفقي)

• أسلاك الاستشعار (ABS، الوسادة الهوائية، مساعد ركن السيارة)

• مكونات السيارة الكهربائية (EV) (إدارة البطارية، التحكم في المحرك)

• أنظمة الإضاءة (ملفات تشغيل LED، كوابح)

يلبي متطلبات المتانة الصارمة لـ IATF 16949 (إدارة جودة السيارات) وISO 16750 (الاختبار البيئي للأنظمة الكهربائية).

الأجهزة الطبية

تقوم بتصنيع ملفات دقيقة للمعدات الطبية الحيوية، بما في ذلك:

• أجهزة التصوير بالرنين المغناطيسي (ملفات متدرجة، ملفات RF)

• أجهزة تنظيم ضربات القلب (الموصلات وملفات الاستشعار)

• أجهزة تنظيم ضربات القلب (ملفات الشحن ذات الجهد العالي)

• الروبوتات الجراحية (أسلاك التشفير، ملفات المحركات)

• التصوير التشخيصي (الأشعة المقطعية، الموجات فوق الصوتية، ملفات الأشعة السينية)

في التطبيقات الطبية، يؤثر تجانس الملف بشكل مباشر على:

• دقة الجهاز (سلامة الإشارة، تقليل الضوضاء)

• سلامة المرضى (عملية موثوقة، عدم وجود أعطال متقطعة)

• الامتثال التنظيمي (FDA، CE، ISO 13485)

تطبيقات إضافية

الأسئلة الشائعة (موسعة)

س: هل يمكن أن تتعامل مع الأسلاك متعددة الأسلاك؟

ج: نعم. تم تصميم النظام خصيصًا لمعالجة الأسلاك المجدولة والأسلاك الصلبة بنفس الدقة. تستوعب أدلة الأسلاك القابلة للتعديل وإعدادات التوتر المتغيرة أعدادًا مختلفة من الخيوط:

• 7 حبلا (سلك مرن قياسي)

• 19 حبلا (كابل عالي المرونة)

• 37 حبلا (سلك فائق المرونة)

كل ذلك دون المساس بجودة الملف أو اتساق التوتر أو دقة اللف.

س: ما هو الحد الأدنى لطول الأسلاك لكل بكرة؟

ج: يمكن للنظام معالجة الأسلاك القصيرة التي يصل طولها إلى 500 مم بشكل موثوق، مما يجعله مناسبًا لما يلي:

• النماذج الأولية (المدى القصير لتطوير المنتجات الجديدة)

• إنتاج دفعة صغيرة (أوامر مخصصة، عمليات تجريبية)

• بيئات البحث والتطوير (اختبار مواد الأسلاك الجديدة أو تصميمات التخزين المؤقت)

• مجموعات الكابلات المخصصة (أطوال غير قياسية)

بالنسبة للأطوال الأطول، يمكن للنظام التعامل مع ما يصل إلى 5000 متر لكل بكرة، اعتمادًا على مقياس السلك وحجم البكرة.

س: هل الصيانة مطلوبة بشكل متكرر؟

ج: يعطي تصميم النظام الأولوية للصيانة المنخفضة من خلال:

• محامل سيراميكية ذاتية التشحيم - بدون تركيبات تشحيم أو تشحيم دوري

• مكونات محرك مختومة - تمنع دخول الغبار والحطام

• البنية المعيارية – تسهل عملية استبدال الأجزاء (لا تتطلب أدوات خاصة)

يوصى بالصيانة الروتينية كل 2000 ساعة تشغيل (حوالي 3 إلى 6 أشهر من التشغيل المستمر) وتتكون عادةً من:

• تغييرات الفلتر (مرشحات سحب مروحة التبريد)

• فحوصات معايرة التوتر (باستخدام أوزان الاختبار المرفقة)

• فحص دليل الأسلاك (فحص التآكل، الاستبدال إذا لزم الأمر)

س: هل تتكامل مع خطوط الإنتاج الحالية؟

ج: نعم. يوفر النظام توافق التوصيل والتشغيل مع:

• حوامل دفع الأسلاك (التحكم النشط أو السلبي في التوتر)

• آلات قطع وتجريد الأسلاك (لتغذية الأسلاك المقطوعة مسبقًا)

• أنظمة النقل (للتعامل الآلي مع التخزين المؤقت)

• أنظمة MES وERP (عبر Ethernet/IP أو Modbus TCP أو Profinet)

س: ما هو العائد النموذجي على الاستثمار (ROI)؟

ج: بناءً على أحجام الإنتاج النموذجية:

• توفير العمالة: انخفاض بنسبة 50-75% في عمالة اللف

• تحسين الجودة: انخفاض معدل الرفض (2-5% وصولاً إلى <0.5%)

• زيادة الإنتاجية: زيادة بنسبة 30% في البكرات في الساعة

• فترة عائد الاستثمار النموذجية: 6-12 شهرًا

الامتثال والشهادات

التعبئة والشحن

طرق الشحن:

• الشحن البحري - قياسي (الحاوية 20 قدمًا يمكن أن تحتوي على 4-6 وحدات)

• الشحن الجوي – متاح للطلبات العاجلة

• الشحن البري – التسليم الإقليمي

الوثائق شملت:

• قائمة التعبئة

• فاتورة تجارية

• دليل التثبيت

• المخططات الكهربائية

• تقرير الاختبار (قبول المصنع)

طلب المعلومات

خيارات:

• مبدل التخزين المؤقت التلقائي (يقلل من وقت التوقف عن العمل)

• وحدة اتصال Ethernet/IP أو Profinet

• مودم التشخيص عن بعد (للصيانة التنبؤية)

• محولات التخزين المؤقت المخصصة (لتصميمات التخزين المؤقت غير القياسية)
