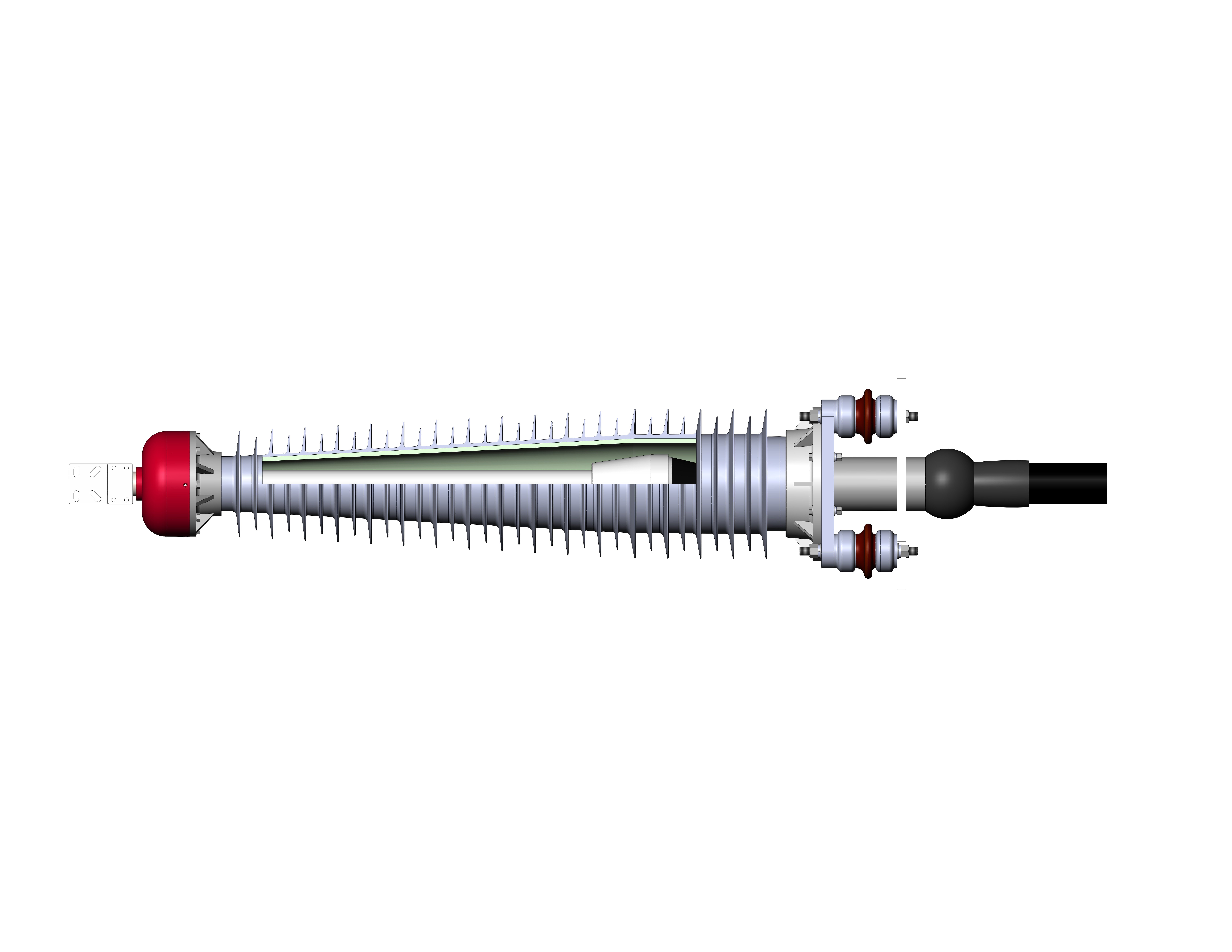

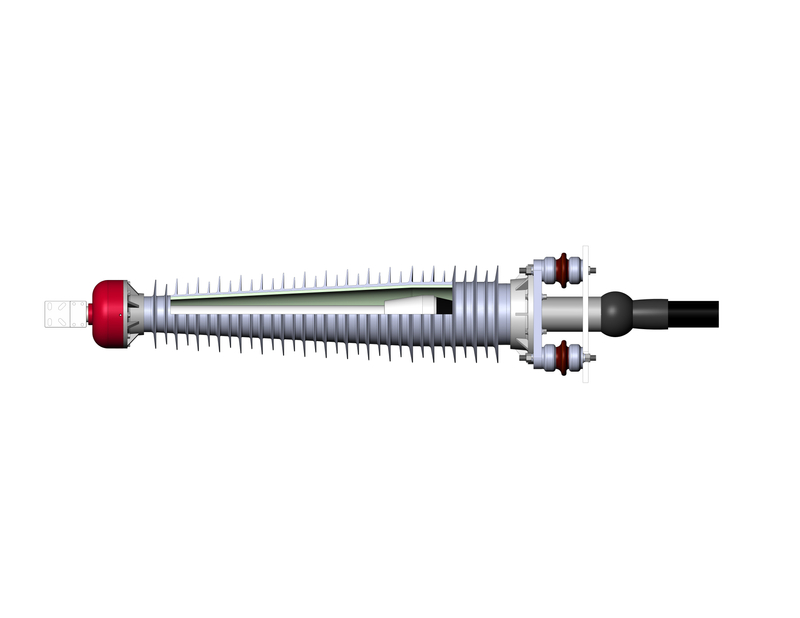

| 1. مشبك المخرج 2. درع الدرجات 3. العزل الأساسي 4. polyisobutylene 5. جلبة مركبة 6. مخروط الإجهاد 7. اللوحة الثابتة 8. دعم العازل 9. أنبوب الذيل 10. كابل |
| حجم مم | 48/66KV | 64/110kV | 80/138kV | 127/220kV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | φ22 | φ22 | φ22 | φ32 |
| مسافة زحف | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| لا. | اسم الاختبار | شفرة |
| 1 | الاختبار الروتيني | R |
| 2 | اختبار أخذ العينات | S |
| 3 | اكتب اختبار | T |
| 4 | اختبار التحديد المسبق | P |
| 5 | اختبار إضافي | A |
| غرض | 66 كيلو فولت | 110kV | 220 كيلو فولت |
| إفرازات جزئية | 72 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها | 96 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها | 190 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها |
| تواتر الطاقة مع الجهد | 120kV/30min (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) | 160kv/30min (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) | 318 كيلو فولت/30 دقيقة (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) |
| اختبار الختم | 0.25 ± 0.01MPa/1H لتجهيزات الختم ، جلبة البورسلين ، جلبة مركبة ، لا تسرب | ||
| 0.6 ~ 0.7MPa/1H للجلبة الايبوكسي ، لا تسرب | |||
| اختبار المظهر | لا ضرر ، لا تكسير وعيوب أخرى تؤثر على الجودة والمظهر | ||

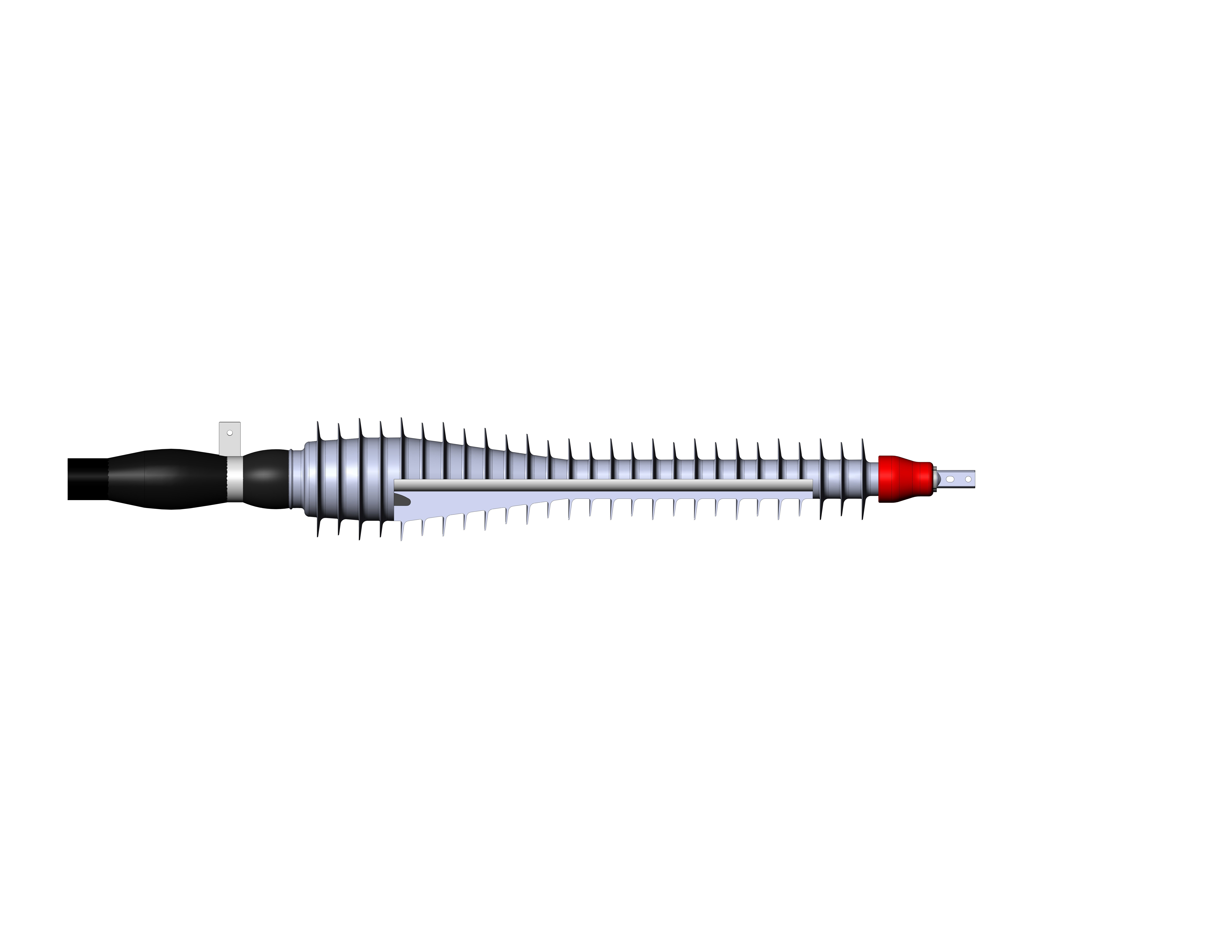

يعد إنهاء كابل HV المركب الذي يبلغ طوله 132 كيلو فولت في الهواء الطلق هو حل متقدم مصمم للأنظمة عالية الجهد. تم تصميمه بمواد مركبة ومهندسة للبيئات الخارجية ، ويوفر عزلًا موثوقًا به ومقاومة للطقس والأداء طويل الأمد ، مما يجعله مثاليًا للبنية التحتية للطاقة الحرجة.
قدرة الجهد العالي
تم تصميمه لأنظمة 132 كيلو فولت ، مما يضمن الأداء الأمثل في نقل وتوزيع الجهد العالي.
مادة العزل المركبة
مصنوعة من المواد المطاطية أو المواد المكافئة ، مما يوفر مسعورًا فائقًا ومقاومة للأشعة فوق البنفسجية ومقاومة التلوث.
تصميم خفيف الوزن
البناء المركب أخف بكثير من الخزف ، مما يقلل من جهود النقل والتركيب.
تعزيز السلامة
القوة الميكانيكية العالية والمرونة تمنع الأضرار الناجمة عن التأثير أو الاهتزازات ، مما يضمن الموثوقية التشغيلية.
مقاومة الطقس والتلوث
الأداء الاستثنائي في ظل الظروف البيئية القاسية ، بما في ذلك الأمطار الغزيرة والثلوج وضباب الملح والتلوث الصناعي.
نقل الطاقة : توصيل كابلات الجهد العالي بالمحطات الفرعية والمحولات والمفاتيح.
مشاريع الطاقة المتجددة : تسهيل الاتصالات عالية الجهد في مزارع الرياح ، والمحطات الشمسية ، ومحطات الطاقة الكهرومائية.
توزيع الطاقة الصناعية : دعم أنظمة الطاقة الصناعية على نطاق واسع.
تصنيف الجهد : 132 كيلو فولت
مادة العزل : مطاط سيليكون مركب مع قلب إيبوكسي مقوى بالألياف الزجاجية.
مسافة زحف : مصممة لتلبية أو تجاوز معايير أداء التلوث.
السعة الحالية : قابلة للتخصيص للمتطلبات الخاصة بالتطبيق (على سبيل المثال ، 1250 أ ، 1600A).
الامتثال للمعايير : يجتمع معايير IEC 60840 و IEEE 48 للملحقات عالية الجهد.
المتانة : المادة المركبة مقاومة للكسر ولا تحطم مثل الخزف.
السلامة : غير قابلة للاشتعال ومقاومة للقوس ، مع متطلبات الصيانة المنخفضة.
خفيفة الوزن : يخفف من التعامل والتركيب في مواقع بعيدة أو مرتفعة.
مقاوم للتآكل : يقاوم التعرض طويل الأجل على المدى الطويل للظروف البيئية العدوانية.
الصديق للبيئة : المواد المركبة قابلة لإعادة التدوير ولها تأثير بيئي أقل مقارنة بالخزف التقليدي.
تحضير
تأكد من أن منطقة إنهاء الكابلات نظيفة وجافة وخالية من الملوثات.
تحقق من جميع مكونات النزاهة والمواصفات الصحيحة.
حَشد
استخدم الأدوات المناسبة واتبع تعليمات تثبيت الشركة المصنعة.
ضمان المحاذاة المناسبة وتأمين جميع التركيبات الميكانيكية.
الاختبار والتكليف
إجراء اختبارات كهربائية وميكانيكية لضمان تشغيل آمن وموثوق.
صيانة
التنظيف والتفتيش الدوري لإزالة الغبار أو الملوثات وضمان الموثوقية على المدى الطويل.
يعد خيارًا إنهاء كابل HV المركب الذي يبلغ طوله 132 كيلو فولت في الهواء الطلق مثاليًا للتطبيقات الحديثة عالية الجهد. إن تصميمها المبتكر ، والبناء الخفيف الوزن ، والأداء المتفوق في ظل ظروف قاسية يجعله حلاً يمكن الاعتماد عليه وفعال من حيث التكلفة لأنظمة الطاقة.
