مقدمة على ملحقات الكابلات لـ 48/66 ~ 290/500kV
48/66KV ~ 290/500KV يمكن تصنيف ملحقات الكبلات عالية الجهد على أنها بزرة بورسلن إنهاء خارج الهواء صندوق التأريض ، وصندوق حماية التأريض ، صندوق مترابط وحامي غمد ، إلخ.
| الكمية: | |
|---|---|
|
| |
4E-YJZWCF4
4E

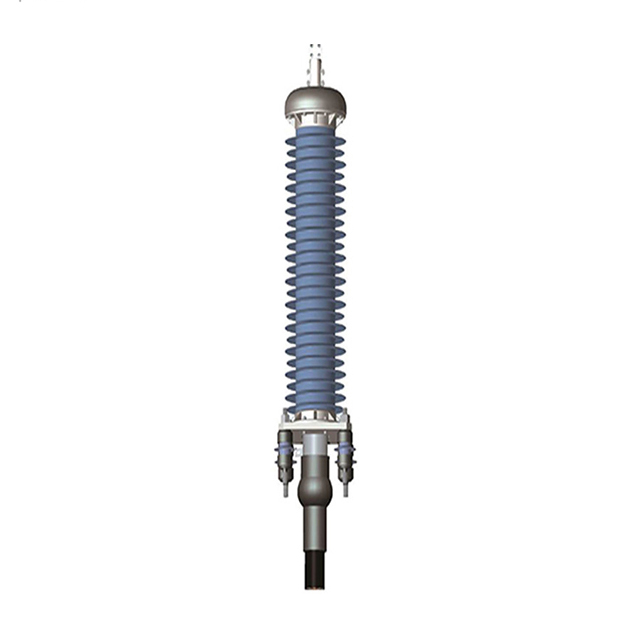

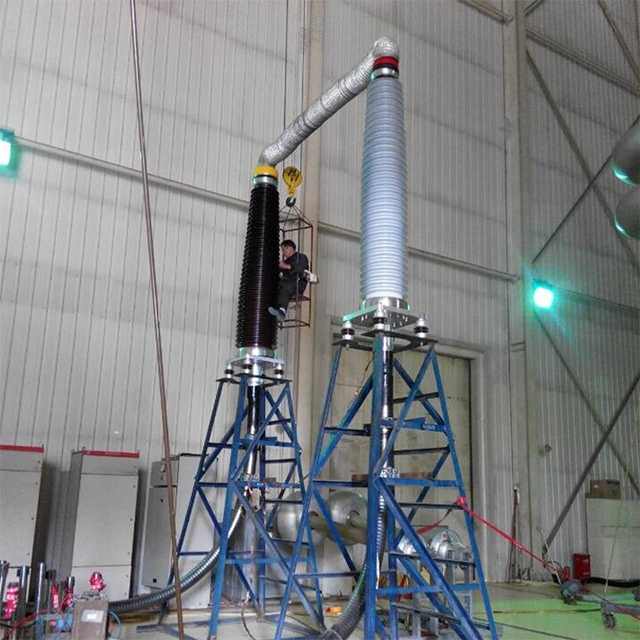

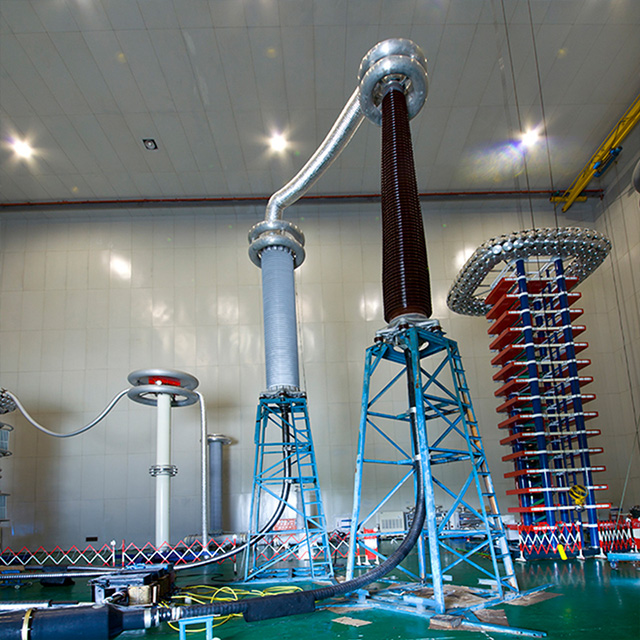

إن 132 كيلو فولت الإنهاء المركب المركب الذي يبلغ طوله هو نوع من الإنهاء الكابل عالي الجهد مصمم للاستخدام في الهواء الطلق ، وعادة ما يكون في خطوط الطاقة العامة أو اتصالات المحطات الفرعية. فهو يجمع بين مواد البوليمر المركبة (مثل مطاط السيليكون والإيبوكسي) مع التقنيات العازلة التقليدية (مثل التصميمات المملوءة بالزيوت أو الجافة) لتوفير أداء فائق في بيئات ملوثة أو رطبة أو قاسية.
الإسكان المطاطي السيليكون : يوفر مقاومة ممتازة للأشعة فوق البنفسجية ، وماء مسعور ، وأداء مضاد للتلوث (مناسب لتلوث الفئة الثالثة/الرابعة ).
قلب الألياف الزجاجية الايبوكسي : قوة ميكانيكية عالية وخصائص العزل.
تصميم مملوء بالزيت : تستخدم بعض النماذج الزيت العازلة داخل الجلبة من أجل تعزيز قوة العزل الكهربائي.
مخروط الإجهاد : مصنوع من مطاط السيليكون السائل المستورد (LSR) ، مما يضمن توزيع المجال الكهربائي الموحد والمرونة طويلة الأجل.
نظام ختم متعدد : يمنع دخول الرطوبة وتسرب الزيت باستخدام أختام NBR/Silicone.
السحابات الفولاذ المقاوم للصدأ : أجهزة مقاومة للتآكل من أجل المتانة.
✔ وزن أخف وزنا (تسهيل التثبيت ، انخفاض الحمل الهيكلي).
✔ مقاومة التلوث المتفوقة (السطح الكارهة للتنقل الذاتي).
✔ لا يوجد خطر الفشل المتفجر (على عكس الخزف ، والذي يمكن أن يتحطم).
✔ قوة ميكانيكية أفضل (بنية البوليمر المقاومة للتأثير).
| ميزة | جلبة البقرات المركب | المركب |
|---|---|---|
| وزن | <20 ٪ من البورسلين | ثقيلة ، هشة |
| خطر الانفجار | لا شيء (السيليكون المرن) | عالية (تحطم بعنف) |
| مسافة زحف | 25 مم/كيلو فولت (المستوى الثالث) | 17mm/kV (المستوى الأول) |
| صيانة | التنظيف الذاتي ، لا الغسيل | التنظيف السنوي المطلوب |
| عمر | 30+ سنة (مقاومة للشيخوخة) | 15-20 سنة (عرضة للشقوق) |
إنهاء الكابلات عالية الجهد (على سبيل المثال ، أنظمة 10KV-220 كيلو فولت).
اتصالات الخط العلوي في المناطق الساحلية أو الصناعية أو العالية.
المحطات الفرعية والمحولات حيث تفضل التصميمات المدمجة الخالية من الصيانة.
فئة الجهد : أكد ما إذا كانت نماذجك مخصصة للجهد المتوسط (على سبيل المثال ، 35 كيلو فولت) أو الجهد العالي (110 كيلو فولت+).
الامتثال للمعايير : يجب أن تلتقي IEC 60840 أو IEEE 386 أو GB/T 12706.
مسافة التسرب : زحف أطول لمناطق التلوث الثقيلة.
| ميزة | 4E-YJZWCF3 | 4E-YJZWCF4 |
|---|---|---|
| مستوى التلوث | الفئة الثالثة | الفئة الرابعة (أعلى) |
| العزل | مملوء بالزيت؟ | نوع جاف؟ |
| الجهد االكهربى | (حدد KV) | (حدد KV) |
ختم موثوق به (لا تسرب الزيت ، مقاوم للماء).
خدمة الخدمة الطويلة (سيليكون يقاوم الشيخوخة).
صيانة منخفضة (لا يوجد تنظيف مطلوب في المناطق الملوثة).
