| الكمية: | |
|---|---|
4. polyisobutylene 5. جلبة البورسلين 6. مخروط الإجهاد 7. اللوحة الثابتة 8. عازل دعم 9. أنبوب الذيل 10. كابل |
| S Ize MM | 48/66KV | 64/110kV | 80/138kV | 127/220kV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | φ22 | φ22 | φ22 | φ32 |
| مسافة زحف | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| لا. | اسم الاختبار | شفرة |
| 1 | الاختبار الروتيني | R |
| 2 | اختبار أخذ العينات | S |
| 3 | اكتب اختبار | T |
| 4 | اختبار التحديد المسبق | P |
| 5 | اختبار إضافي | A |
| غرض | 66 كيلو فولت | 110kV | 220 كيلو فولت |
| إفرازات جزئية | 72 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها | 96 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها | 190 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها |
| تواتر الطاقة مع الجهد | 120kV/30min (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) | 160kv/30min (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) | 318 كيلو فولت/30 دقيقة (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) |
| اختبار الختم | 0.25 ± 0.01MPa/1H لتجهيزات الختم ، جلبة البورسلين ، جلبة مركبة ، لا تسرب | ||
| 0.6 ~ 0.7MPa/1H للجلبة الايبوكسي ، لا تسرب | |||
| اختبار المظهر | لا ضرر ، لا تكسير وعيوب أخرى تؤثر على الجودة والمظهر | ||

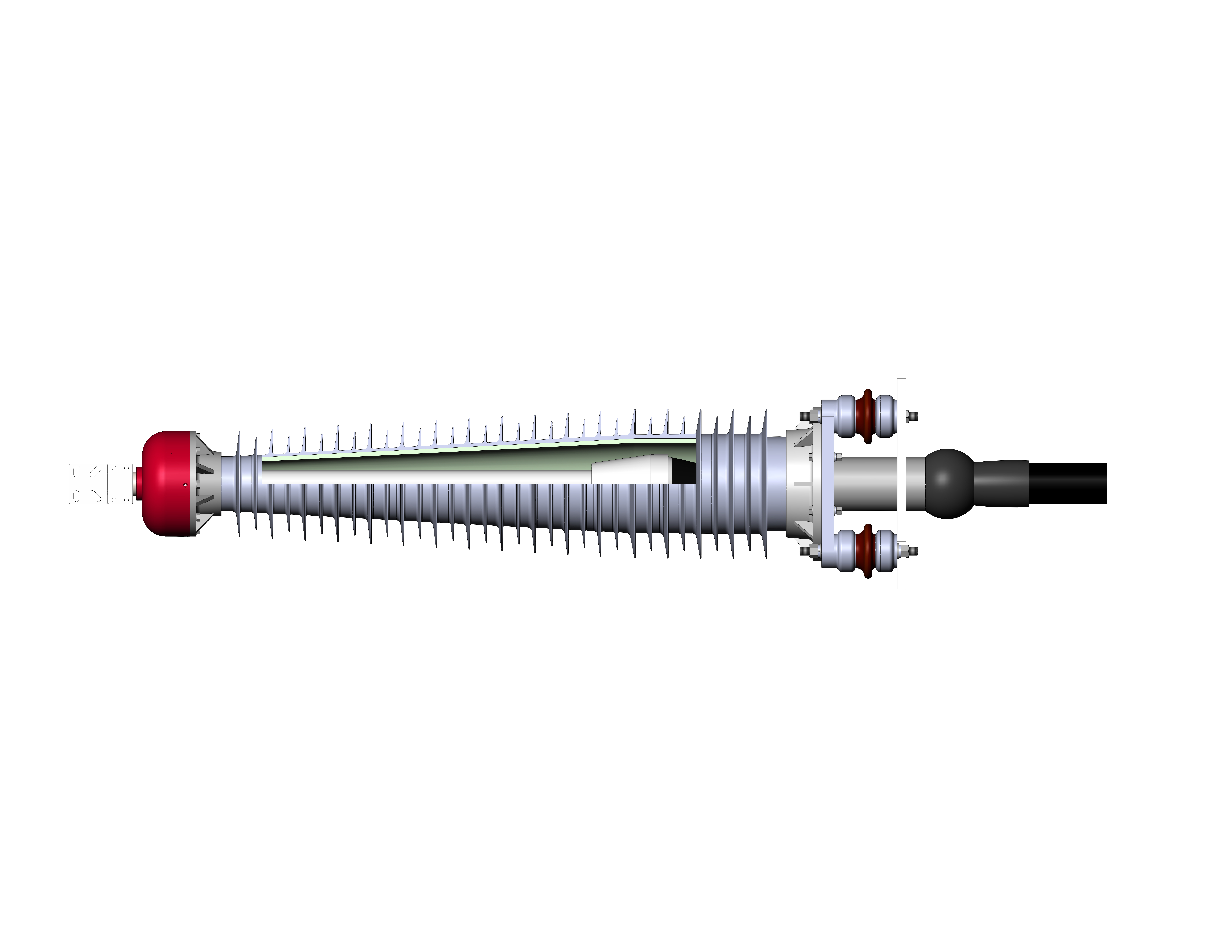

يعد مكونًا إنهاء كابل HV في الهواء الطلق 110 كيلو فولت بزرة الخزفية مهمًا يستخدم في الأنظمة الكهربائية عالية الجهد لتوصيل وإنهاء الكابلات بشكل آمن. تم تصميم هذا الإنهاء للتطبيقات في الهواء الطلق لتحمل الظروف البيئية المتطرفة مع ضمان تشغيل موثوق وآمن.
أداء الجهد العالي
تم تصنيفها على أنظمة 110 كيلو فولت ، مما يضمن عزلًا ممتازًا ونقل موثوقًا به.
عزل البورسلين
يوفر قوة عازلة فائقة ومقاومة للتجوية ، والإشعاع بالأشعة فوق البنفسجية ، وتقلبات درجة الحرارة.
تصميم ميكانيكي قوي
يقاوم الضغوط الميكانيكية والاهتزاز والآثار البيئية.
البناء المقاوم للتسرب
تم تصميمه للاستخدام في الهواء الطلق مع حماية معززة ضد المطر والثلوج والتلوث.
مقاومة التآكل
تُقاوم البثات البوربين والتجهيزات المعدنية للصدأ والتعرض الكيميائي ، ويمتد عمر الخدمة.
المحطات الفرعية عالية الجهد : لإنهاء الكابلات المتصلة بالمحولات أو قواطع الدوائر أو المفاتيح.
خطوط النقل : يضمن اتصالات آمنة بين الخطوط العامة والكابلات تحت الأرض.
أنظمة الطاقة المتجددة : تستخدم في اتصالات عالية الجهد لمزارع الرياح ومحطات الطاقة الشمسية.
تصنيف الجهد : 110 كيلو فولت
المواد : الخزف عالي الجودة للجلبة ، مع الفولاذ المقاوم للصدأ أو التركيبات المجلفنة.
مسافة زحف : مصممة لتجاوز الحد الأدنى من المتطلبات للعزل في الهواء الطلق.
التصنيف الحالي : مخصص على أساس متطلبات النظام (على سبيل المثال ، 630 أ ، 1250 أ).
المعايير البيئية : الامتثال لمعايير IEC أو ANSI لمعدات الجهد العالي.
الموثوقية : يضمن التشغيل طويل الأجل دون انقطاع في الظروف الصعبة.
السلامة : يقلل من خطر الأعطال الكهربائية وفشل النظام.
سهولة التثبيت : التصميم المعياري يبسط التثبيت والصيانة الحقل.
التخصيص : متوفر في تصميمات مختلفة لتناسب تطبيقات محددة وشروط التثبيت.
ضمان التأريض المناسب للتخفيف من المخاطر المرتبطة بالتركيبات عالية الجهد.
استخدم الفنيين الماهرين والالتزام بمعايير السلامة أثناء التثبيت.
إجراء عمليات تفتيش دورية لاكتشاف ومعالجة أي علامات على التآكل أو التكسير أو التلوث على سطح الخزف.
يعد إنهاء كابل HV في الهواء الطلق البوربين البوربين البوربين البقر في الهواء الطلق ضروريًا لاتصالات الجهد العالي الكفاءة والآمن والمكونة في البيئات الخارجية. يضمن تصميمها القوي والمواد المتقدمة الموثوقية والحماية لنظام الطاقة الخاص بك.
