| الكمية: | |
|---|---|

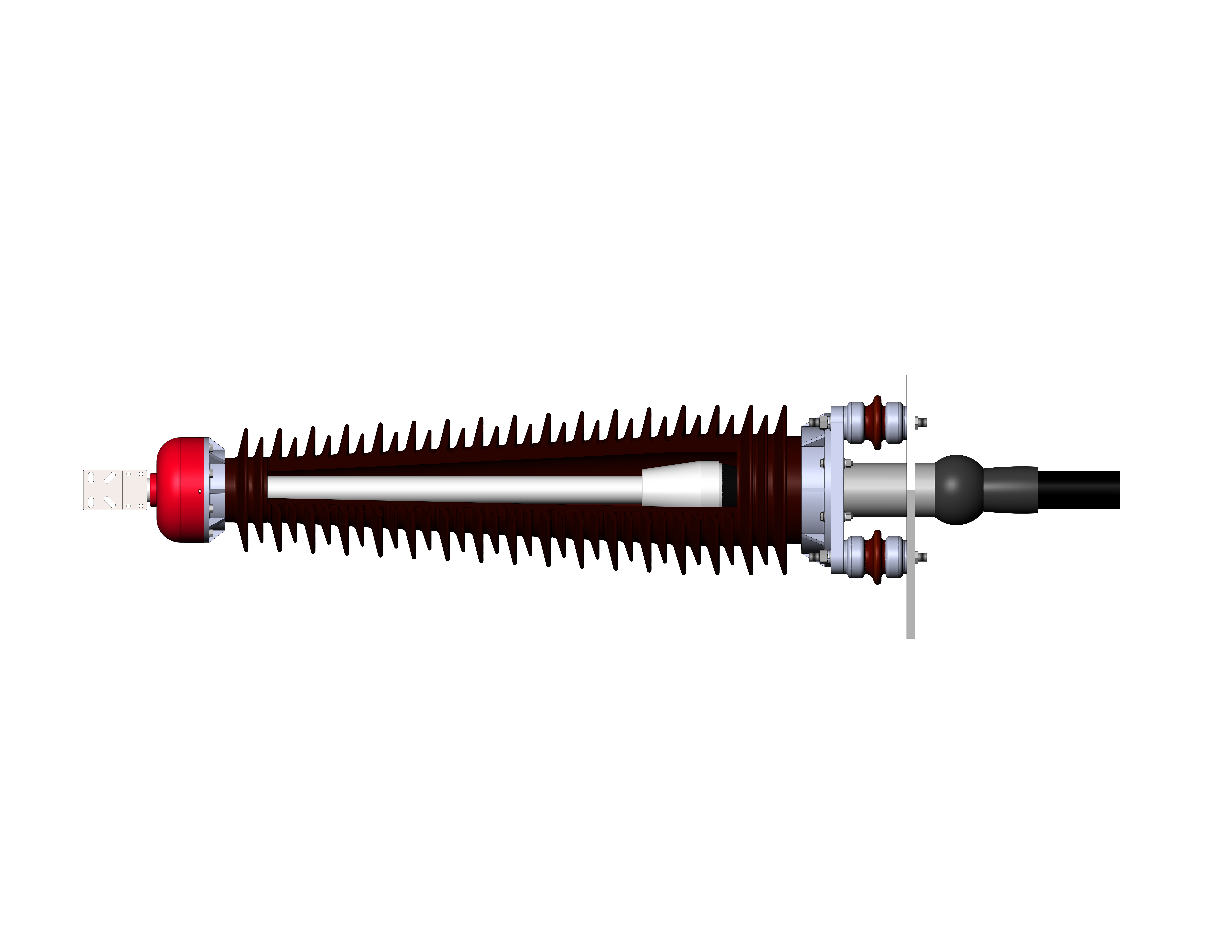

4. polyisobutylene 5. جلبة البورسلين 6. مخروط الإجهاد 7. اللوحة الثابتة 8. عازل دعم 9. أنبوب الذيل 10. كابل |
| S Ize MM | 48/66KV | 64/110kV | 80/138kV | 127/220kV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | φ22 | φ22 | φ22 | φ32 |
| مسافة زحف | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| لا. | اسم الاختبار | شفرة |
| 1 | الاختبار الروتيني | R |
| 2 | اختبار أخذ العينات | S |
| 3 | اكتب اختبار | T |
| 4 | اختبار التحديد -المسبق | P |
| 5 | اختبار إضافي | A |
| غرض | 66 كيلو فولت | 110kV | 220 كيلو فولت |
| إفرازات جزئية | 72 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها | 96 كيلو فولت ، التفريغ الجزئي ليس أكثر من العناصر التي سبق تنفيذها | 190 كيلو فولت , تفريغ جزئي ليس أكثر من العناصر التي سبق تنفيذها |
| تواتر الطاقة مع الجهد | 120kV/30min (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) | 160kv/30min (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) | 318 كيلو فولت/30 دقيقة (الجسم الرئيسي 60 دقيقة ، لا وميض لا يوجد انهيار) |
| اختبار الختم | 0.25 ± 0.01MPa/1H لتجهيزات الختم ، جلبة البورسلين ، جلبة مركبة ، لا تسرب | ||
| 0.6 ~ 0.7MPa/1H للجلبة الايبوكسي ، لا تسرب | |||
| اختبار المظهر | لا ضرر ، لا تكسير وعيوب أخرى تؤثر على الجودة والمظهر | ||
نوع المنتج/نطاق التطبيق
*خصائص المنتج

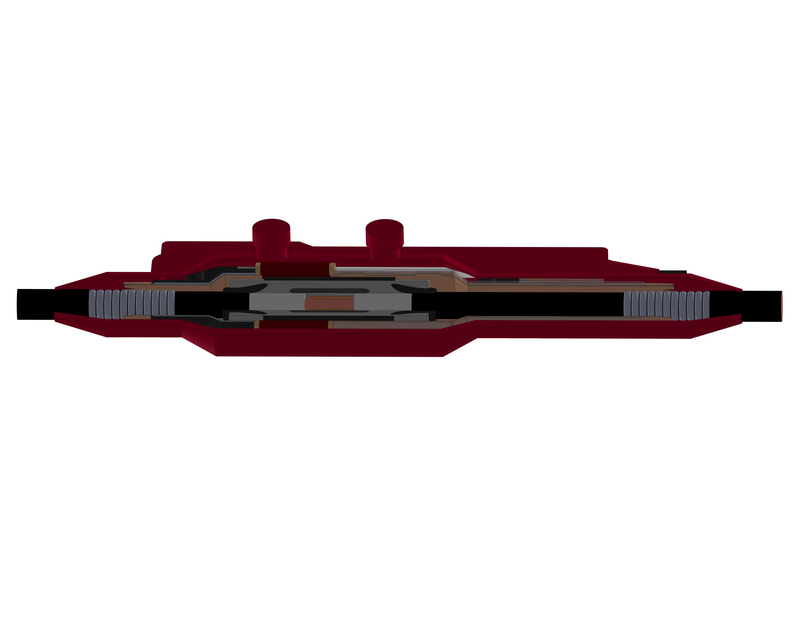

تم تصميم مجموعة مفصل الكابل عالية الجهد عالية الجودة التي تبلغ مساحتها 110 كيلو فولت من خلال مجموعة مفصل الكابل عالية الجهد للاتصال الآمن والموثوق للكابلات عالية الجهد. تم تصميم هذه المجموعة لتوفير ختم وعزل متين وعالي الأداء لمفاصل الكابلات في أنظمة نقل الطاقة وتوزيعها. إنه يضمن الأداء الكهربائي الأمثل ، وتقليل وقت التوقف عن العمل إلى الحد الأقصى وزيادة السلامة لكل من التطبيقات الخارجية والداخلية.
الميزات الرئيسية
سعة الجهد العالي
تم تصنيفها على 110 كيلو فولت ، مما يوفر عزلًا ممتازًا وأداءًا كهربائيًا لتطبيقات الجهد العالي.
مناسبة لكل من الكابلات ذات النواة الواحدة وثلاثة نواة.
مواد العزل المتقدمة
يستخدم مواد عالية الجودة مثل البولي إيثيلين متشابك (XLPE) ومطاط السيليكون للعزل الكهربائي المتفوق.
يضمن الحد الأدنى من الخسارة والحماية القصوى من الأعطال الكهربائية.
تقنية ختم موثوقة
تشتمل المجموعة على مكونات حار بالحرارة ومكونات البرد لتوفير الأختام الضيقة ضد الرطوبة والأوساخ والملوثات الأخرى.
الحماية من التسرب الكهربائي والأضرار البيئية.
تسهيل التثبيت
تجعل المكونات التي تم تصنيعها مسبقًا التثبيت بسرعة ومباشرة ، مما يقلل من الحاجة إلى أدوات متخصصة أو وقت تعطل طويل.
يتم تضمين إرشادات مفصلة للإعداد الفعال ، مما يضمن اتصالات آمنة في الحد الأدنى من الوقت.
المتانة ومقاومة الطقس
يقاوم الظروف الجوية القاسية مثل التعرض للأشعة فوق البنفسجية ، ودرجات الحرارة القصوى ، والرطوبة العالية.
تم تصميمه لكل من المنشآت الداخلية والخارجية ، مما يوفر أداءً طويل الأجل في البنية التحتية الحرجة.
التطبيقات
أنظمة نقل الطاقة
مثالية لربط الكابلات المتوسطة إلى عالية الجهد في شبكات الطاقة ، مما يضمن نقل الطاقة السلس دون المساس بالسلامة.
مشاريع الطاقة المتجددة
المستخدمة في محطات توليد الطاقة في الرياح والطاقة الشمسية والطاقة الكهرومائية لإنشاء مفاصل كابل قوية وآمنة ، والمساهمة في كفاءة الطاقة وموثوقية النظام.
المحطات الفرعية والشبكات الصناعية
المناسبة للبيئات الصناعية ، المحطات الفرعية ، وشبكات التوزيع الكهربائية التي تتطلب مفاصل الكابل عالية الجودة المقاومة للأخطاء.
توفر شبكات الاتصالات وشبكات البيانات
ختم وعزل عالي الأداء للكابلات عالية الجهد في البنية التحتية للاتصالات.
مزايا 110 كيلو فولت مباشرة من خلال مجموعة المفصل
تعزيز السلامة
يوفر عزلًا كهربائيًا ممتازًا لمنع الأعطال وتقليل خطر المخاطر الكهربائية.
يقلل من إمكانية حدوث حرائق كهربائية أو أضرار معدات تسببها المفاصل الخاطئة.
أداء طويل الأمد
مصممة لتستمر لعقود ، حتى في البيئات الأكثر تطلبا.
يقلل من الحاجة إلى الصيانة أو الإصلاحات المتكررة ، والمساهمة في توفير التكاليف على المدى الطويل.
فعالة من حيث التكلفة
يقلل من وقت التوقف التشغيلي أثناء التثبيت والصيانة ، وخفض تكاليف العمالة.
الطبيعة المتينة للمجموعة تضمن عدد أقل من البدائل والإصلاحات بمرور الوقت.
لماذا تختار طقم مفصل الكابلات عالية الجهد 110kV؟
تعد هذه الجودة عالية الجودة عالية الجودة التي تبلغ مساحتها 110 كيلو فولت مباشرة من خلال مجموعة مفصل الكابل عالية الجهد المشترك هي الحل المثالي لأي شخص يتطلع إلى تأمين اتصالات الكابلات عالية الجهد وعزلها وحمايتها. بفضل أدائها الموثوق به ، وحماية طويلة الأمد ، وعملية التثبيت السهلة ، فإنه يضمن أن البنية التحتية الكهربائية الخاصة بك لا تزال آمنة وفعالة لسنوات قادمة.
اتصل بنا اليوم للحصول على حل مخصص مصمم خصيصًا لمتطلبات مفصل الكبل المحددة!
