| الكمية: | |
|---|---|

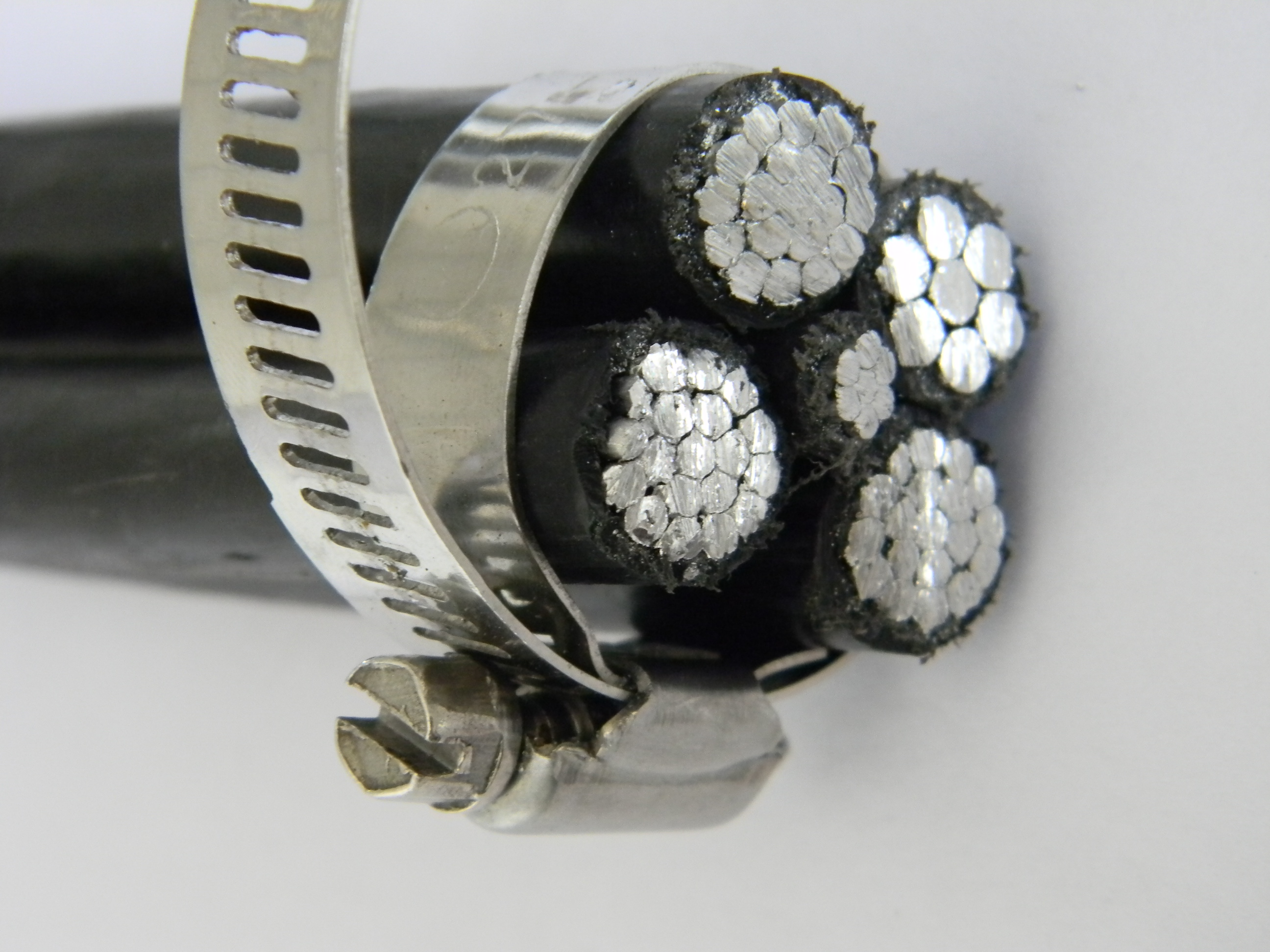

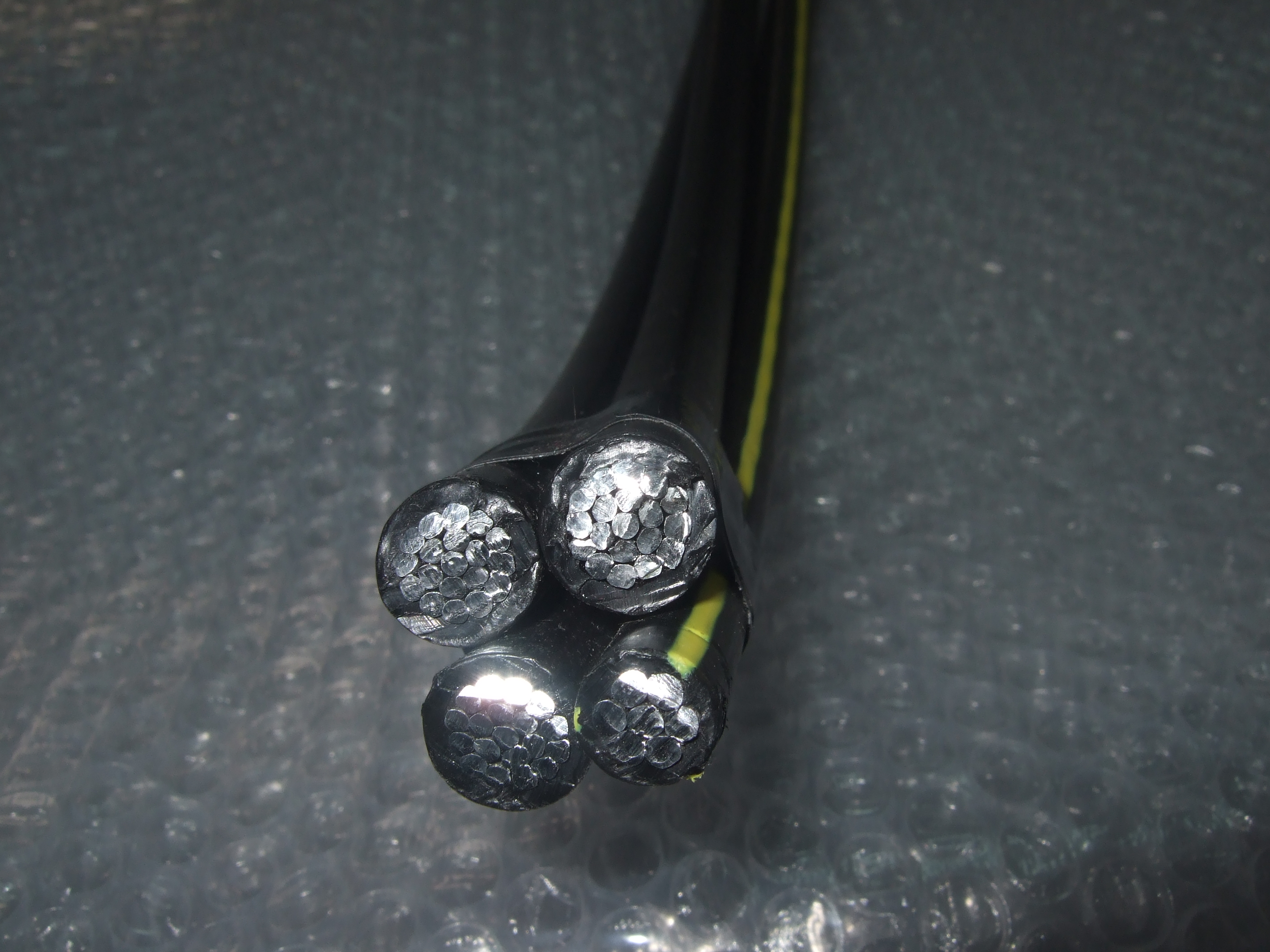

إن الكابل الهوائي العازل PE بموصل الألمنيوم 10 كيلو فولت JKLY هو حل نقل الطاقة العلوية عالي الأداء المصمم خصيصًا للبنية التحتية الحضرية. تم تصميم هذا الكابل لتلبية المتطلبات الصارمة للمدن الحديثة، ويتميز بموصل ألومنيوم مجدول في قلبه، مشهور بموصليته الممتازة وخصائصه خفيفة الوزن، مما يقلل بشكل كبير من تكاليف التركيب والضغط الميكانيكي على الهياكل الداعمة.
يتم تغليف الموصل بطبقة عازلة من البولي إيثيلين (PE)، مما يوفر عزلًا كهربائيًا فائقًا، ومقاومة للطقس، وثباتًا كيميائيًا.
يلتزم كابل JKLY بالمعايير الدولية لأنظمة التوزيع العلوية، مما يضمن نقل طاقة موثوق به عند مستويات جهد 10 كيلو فولت. إن تصميمها المدمج وبنيتها المتينة يجعلها مثالية للتنقل في المناظر الطبيعية الحضرية المعقدة حيث تكون المساحة محدودة وتنتشر العوامل البيئية مثل الرطوبة وتقلبات درجات الحرارة وتلوث الهواء. تم تصنيع الكابل بسطح خارجي أملس لتقليل تراكم الجليد والثلج، مما يعزز موثوقية التشغيل في الظروف المناخية المتنوعة.
| وصف | الميزة |
|---|---|
| خفيفة الوزن وفعالة من حيث التكلفة | يقلل موصل الألومنيوم من الوزن الإجمالي مقارنة بالنحاس، مما يقلل من تكاليف النقل، ويسهل التركيب، ويقلل الحمل على الأبراج والأعمدة. |
| أداء عزل فائق | يوفر عزل PE قوة عازلة ممتازة، ومقاومة للأشعة فوق البنفسجية، ومقاومة الأوزون، وحماية من التآكل الكيميائي. |
| مرونة الطقس | يتحمل درجات الحرارة القصوى من -40 درجة مئوية إلى +70 درجة مئوية؛ مقاومة للرطوبة لمنع دخول الماء. |
| تسهيل التثبيت | يوفر موصل الألومنيوم الذي تقطعت به السبل المرونة؛ سطح أملس يقلل من خطر تلف الاحتكاك والعزل. |
| الود البيئي | عزل PE غير سام وقابل لإعادة التدوير؛ العمر الطويل يقلل من تكرار الاستبدال والأثر البيئي. |
| قيمة | المعلمة |
|---|---|
| الجهد المقنن | 10 كيلو فولت |
| مواد موصل | الألومنيوم الذين تقطعت بهم السبل (عالية النقاء) |
| مادة العزل | البولي إيثيلين (PE) - مقاوم للأشعة فوق البنفسجية ومقاوم للعوامل الجوية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| طول النطاق النموذجي | 50 - 100 متر (حسب حجم الموصل وظروفه) |
| خدمة الحياة | 20 - 30 سنة |
| المعايير | IEC والمعايير الوطنية للكابلات العلوية ذات الصلة |
| وصف | التطبيق |
|---|---|
| توزيع الطاقة الحضرية | خطوط الكهرباء الهوائية في المناطق السكنية والمناطق التجارية والمناطق الصناعية. |
| شبكات الضواحي | يربط أحياء الضواحي بشبكات الطاقة الحضرية الرئيسية. |
| حلول الطاقة المؤقتة | مواقع البناء، والأحداث في الهواء الطلق، وأجهزة الطاقة في حالات الطوارئ. |
| أنظمة إنارة الشوارع | تشغيل إنارة الشوارع وشبكات الإضاءة العامة. |
| مشاريع التجديد | يستبدل الكابلات الهوائية القديمة في مشاريع التعديل التحديثي في المناطق الحضرية. |
| وصف | المنفعة |
|---|---|
| فعالة من حيث التكلفة | موصل الألومنيوم يقلل من تكاليف المواد والتركيب. |
| مقاومة الطقس | مصممة لدرجات الحرارة القصوى والرطوبة والتعرض للأشعة فوق البنفسجية. |
| سهلة التركيب | خفيفة الوزن ومرنة، مما يقلل من وقت التثبيت والعمالة. |
| عمر خدمة طويل | 20-30 عامًا من التشغيل الموثوق مع الحد الأدنى من الصيانة. |
| صديقة للبيئة | عزل PE غير سام وقابل لإعادة التدوير. |
س: ما هو الحد الأقصى لطول كابل JKLY؟
ج: يعتمد الحد الأقصى للامتداد على الظروف البيئية وحجم الموصل، ولكنه يتراوح عادةً من 50 إلى 100 متر للحصول على الأداء الأمثل.
س: هل عزل PE مقاوم للأضرار التي تصيب الحيوانات، مثل لدغات القوارض؟
ج: على الرغم من أن PE ليس مقاومًا تمامًا للقوارض، إلا أنه يمكن تركيب الكابل بأغلفة واقية في المناطق ذات نشاط القوارض العالي لتعزيز المتانة.
س: هل يمكن استخدام هذا الكابل في المناطق الساحلية التي تتعرض لنسبة عالية من الملح؟
ج: نعم، تم تصميم العزل PE وموصل الألومنيوم لمقاومة التآكل الملحي، مما يجعله مناسبًا للبيئات الحضرية الساحلية ذات التعرض المنتظم للهواء البحري.
س: ما هو عمر الخدمة المتوقع لكابل JKLY؟
ج: في ظل ظروف التشغيل العادية، يمكن أن يستمر الكابل لمدة تتراوح بين 20 إلى 30 عامًا، اعتمادًا على عوامل الصيانة والبيئة.
س: هل يتوافق الكابل مع معايير السلامة الدولية؟
ج: نعم، إنها تلبي معايير IEC والمعايير الوطنية ذات الصلة لكابلات الطاقة العلوية، مما يضمن السلامة والموثوقية في المنشآت الحضرية.
الاسمي منطقة مستعرضة | سماكة العزل الاسمية | تقريبا. | Max.Resistance of Conductor في 20 ℃ | min.breaking تحميل الكابل | تقريبا. وزن الكابل المكتمل |
مم | مم | مم | س/كم | N | كجم/كم |
25 | 3.4 | 13.8 | 1.200 | 3762 | 210.0 |
35 | 3.4 | 14.8 | 0.868 | 5177 | 300.8 |
50 | 3.4 | 16.1 | 0.641 | 7011 | 359.8 |
70 | 3.4 | 17.8 | 0.443 | 10354 | 441.0 |
95 | 3.4 | 19.6 | 0.320 | 13727 | 548.0 |
120 | 3.4 | 21.0 | 0.253 | 17339 | 643.0 |
150 | 3.4 | 22.6 | 0.206 | 21033 | 753.6 |
185 | 3.4 | 24.2 | 0.164 | 26732 | 877.3 |
240 | 3.4 | 26.4 | 0.125 | 34679 | 1061.3 |
300 | 3.4 | 28.6 | 0.100 | 43349 | 1263.7 |
التغليف: بكرات خشبية محمية بالأشعة فوق البنفسجية مع طلاء مضاد للتآكل.
الشحن: أطوال قابلة للتخصيص ، متوافقة مع معايير الشحن الدولية.
