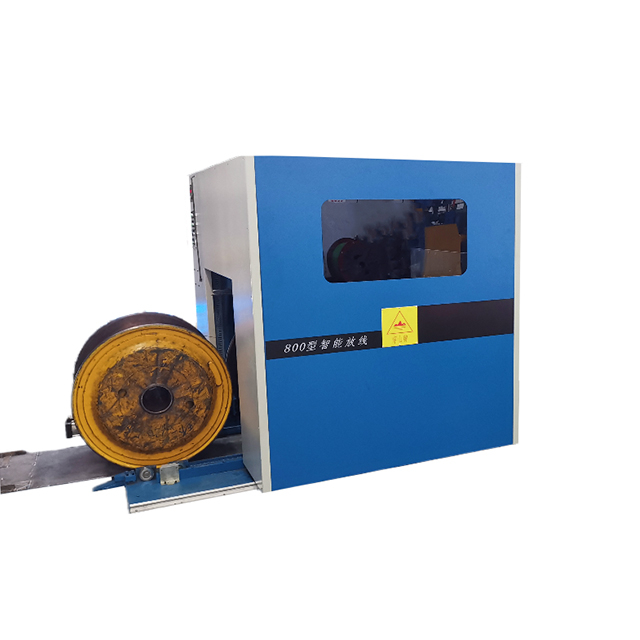

ال 1000 متر/دقيقة من نظام الدفع/الاستيلاء على نظام الدفع/الاستيلاء على 1000 متر يمثل قمة تقنية معالجة الكابلات ، المصمم للتكامل السلس في خطوط الإنتاج عالية السرعة ، والخطوط ، وخطوط إنتاج الإلغاء.
| الكمية: | |
|---|---|
يستخدم نظام رفع ودفع الكابلات ثنائي المحرك المتقدم مزامنة محرك مزدوج للحفاظ على التحكم الدقيق في التوتر طوال عملية تصنيع الكابلات. إنه يزيل مشكلات الإنتاج الشائعة مثل:
تمتد الأسلاك
الربط
الكسر
وتؤدي هذه المشاكل إلى إهدار المواد وتأخير الإنتاج.
مع سرعة تشغيل قصوى تبلغ 1000 متر في الدقيقة، يقلل النظام بشكل كبير من أوقات دورة الإنتاج مع ضمان جودة الكابل المتسقة عبر جميع عمليات الإنتاج.
سرعة التشغيل 1000 م/دقيقة
منحدرات التسارع/التباطؤ: 0.5 - 5 م/ث² (قابلة للبرمجة)
يقلل وقت الإنتاج بنسبة 30% مقارنة بالأنظمة ذات المحرك الواحد
محركان مؤازران يعملان بالتيار المتردد بقدرة 7.5 كيلووات - أحدهما مخصص للدفع والآخر للأخذ
ردود فعل عزم الدوران في الوقت الحقيقي - تحافظ على دقة التوتر في حدود ±0.5%
نطاق قطر الكابل: 0.5 مم – 50 مم OD
نظام تحكم قائم على PLC مع خوارزميات متقدمة
يتتبع قطر البكرة بشكل مستمر، ويضبط سرعة المحرك، ويتنبأ بتغيير البكرة
يقلل من تدخل المشغل بنسبة 80%
إطار فولاذي ملحوم (سمك 10 مم)
بكرات توجيه مصنوعة بدقة
يدعم أوزان البكرة حتى 5000 كجم
حوامل مضادة للاهتزاز - تقلل من تآكل المعدات
| قيمة | المعلمة |
|---|---|
| السرعة القصوى | 1000 م/دقيقة |
| دقة التوتر | ± 0.5 ٪ |
| نطاق قطر الكابل | 0.5 - 50 ملم OD |
| سعة وزن البكرة | ما يصل إلى 5000 كجم |
| نطاق التوتر | 5N - 500N (قابل للتعديل بـ 10 خطوات) |
| الحد الأدنى للتخزين المؤقت OD | 300 ملم |
| معرف التخزين المؤقت الأدنى | 100 ملم |
| حالة استخدام | القطاع |
|---|---|
| كابلات الاتصالات | كابلات الألياف الضوئية - الكابلات والاختبار والتعبئة |
| توليد الطاقة | محطات الطاقة النووية والكهرومائية والحرارية – كابلات الطاقة الثقيلة |
| بناء | أسلاك فولاذية عالية الشد – الخرسانة مسبقة الإجهاد، كابلات الجسور، أنظمة التعليق |
| فائدة | الميزة |
|---|---|
| 1000 م/دقيقة | عملية عالية السرعة |
| ±0.5% دقة التوتر | جودة متسقة |
| إنتاج أسرع بنسبة 30% | تقليل أوقات الدورة |
| تدخل أقل للمشغل بنسبة 80% | مراقبة ذكية |
| سعة البكرة 5000 كجم | تطبيقات الثقيلة |
| نطاق التوتر 5N - 500N | كابلات صلبة ومرنة |
س: هل يمكنه التعامل مع الكابلات الصلبة والمرنة؟
ج: نعم. تستوعب إعدادات الشد القابلة للتعديل المكونة من 10 خطوات (5N - 500N) ما يلي:
الكابلات الصلبة (كابلات الطاقة المقواة بالفولاذ) - مكابح هوائية اختيارية لزيادة قوة التثبيت
الكابلات المرنة (كابلات البيانات متعددة الموصلات)
س: ما هو الحد الأدنى لحجم البكرة؟
ج: 300 مم OD و100 مم ID - مناسب للنماذج الأولية وإنتاج الدفعات الصغيرة والطلبات المخصصة.
س: كيف يتم حماية النظام من تقلبات الجهد؟
ج: يشمل:
أجهزة الحماية من زيادة التيار (SPD) - مصنفة 20 كيلو أمبير
مفاعلات الخط – استقرار جهد الدخل
UPS - سعة احتياطية لمدة 15 دقيقة
س: ما هي أقطار الكابل التي يمكنه التعامل معها؟
ج: من 0.5 ملم إلى 50 ملم القطر الخارجي.
س: ما مدى دقة التحكم في التوتر؟
ج: دقة ±0.5% من خلال تعليقات عزم الدوران في الوقت الفعلي.
س: كم يقلل وقت الإنتاج؟
ج: أسرع بنسبة 30% من الأنظمة ذات المحرك الواحد.
✅ السرعة القصوى 1000 م/الدقيقة
✅ دقة التوتر ±0.5%
✅ تخفيض وقت الإنتاج بنسبة 30%
✅ تدخل أقل للمشغل بنسبة 80%
✅ يتعامل مع كابلات OD مقاس 0.5 – 50 مم
✅ يدعم مكبات تصل إلى 5000 كجم
✅ 5N - 500N شد قابل للتعديل
✅ مراقبة ذكية تعتمد على PLC
