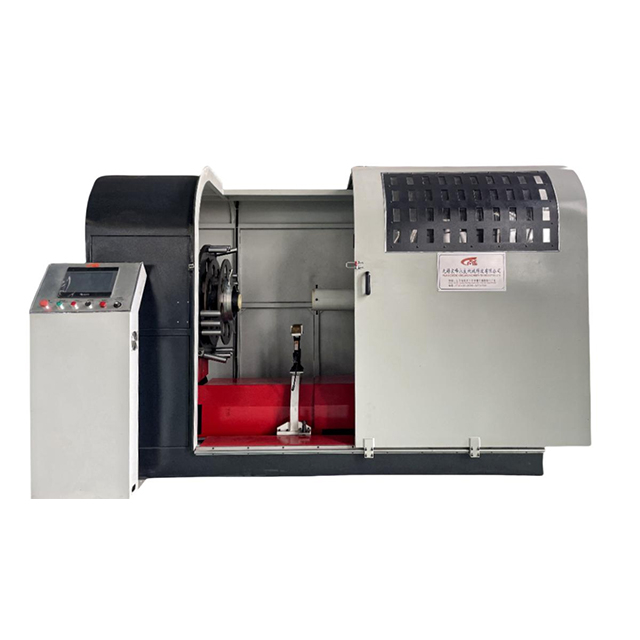

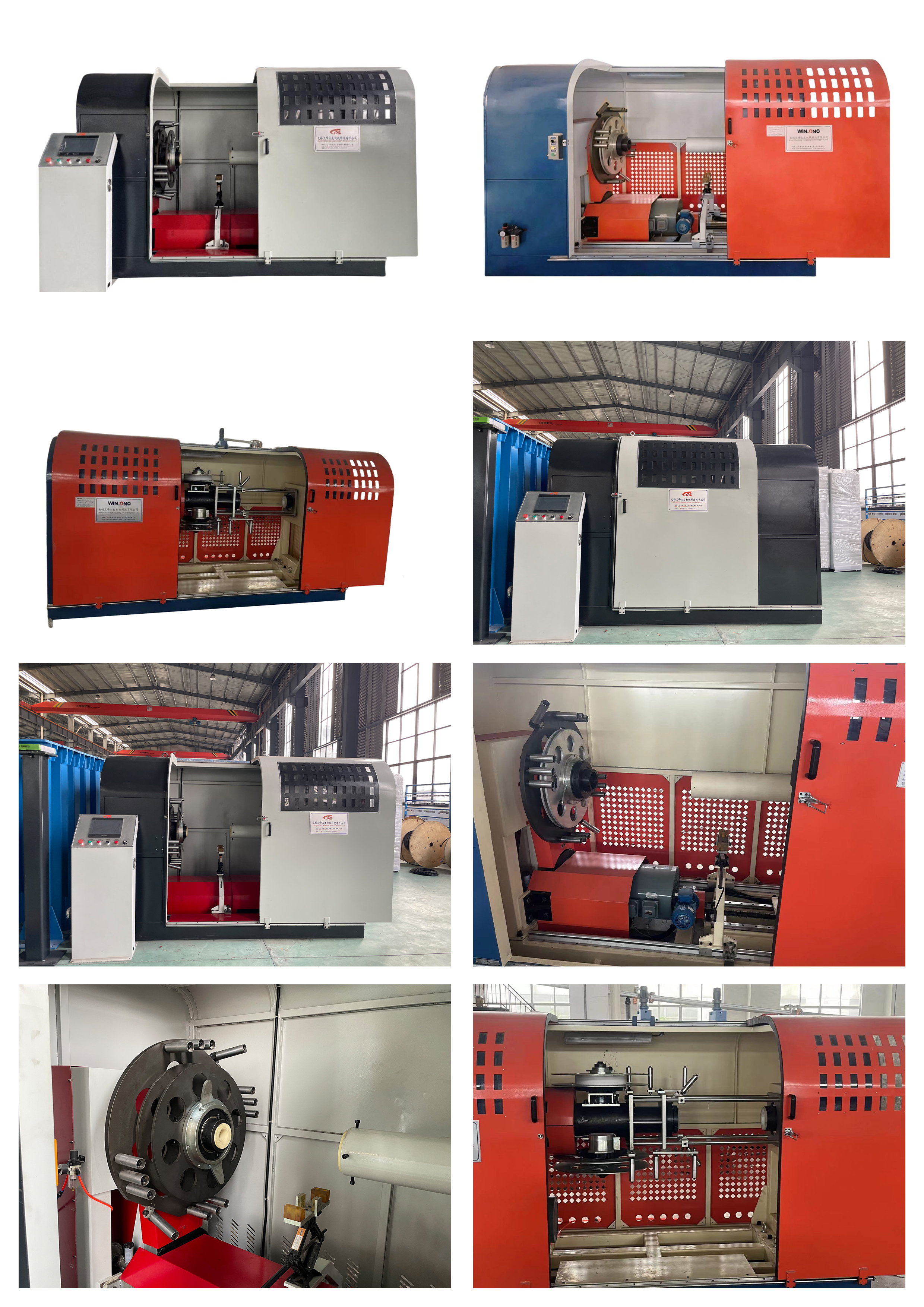

تظهر آلة التدريع بالشريط النحاسي بدقة 1000 دورة في الدقيقة كحل تحويلي لمصنعي الكابلات الذين يمنحون الأولوية لحماية EMI عالية التردد في منتجاتهم. يقوم هذا الجهاز الحديث بأتمتة تطبيق الشريط النحاسي (متوفر بسماكات تتراوح من 0.05 مم إلى 0.12 مم) على أسطح الكابلات بدقة على مستوى الميكرون، مما يحقق دقة تداخل تبلغ ±0.1 مم عبر طول الكابل بالكامل.
على عكس طرق التدريع اليدوية التي تعاني من تغطية غير متناسقة، تضمن هذه الآلة استمرارية التدريع بنسبة 100% - وهو مطلب بالغ الأهمية للحفاظ على سلامة الإشارة في كابلات النقل ذات معدل البيانات العالي، بما في ذلك:
كابلات إيثرنت (Cat6a، Cat7، Cat8)
الكابلات المحورية (RF، الأقمار الصناعية، البث)
كابلات USB وHDMI
كابلات ناقل المجال الصناعي (Profibus، DeviceNet، CAN bus)
كابلات التصوير الطبي (التصوير بالرنين المغناطيسي، الأشعة المقطعية، الموجات فوق الصوتية)
إن بنيتها القوية وأنظمة التحكم المتقدمة تجعلها مناسبة لكل من:
إنتاج الكابلات المتخصصة بكميات صغيرة (النماذج الأولية والتصميمات المخصصة)
عمليات التصنيع واسعة النطاق (كميات كبيرة، إنتاج مستمر)
يعمل بسرعة قصوى تبلغ 1000 دورة في الدقيقة مع ثبات السرعة بنسبة ±1% يتم الحفاظ عليه من خلال نظام محرك مؤازر دقيق
يزيد من إنتاجية الإنتاج بنسبة 40% مقارنة بآلات التدريع التقليدية
يقلل من تكاليف العمالة بنسبة تصل إلى 60% من خلال الأتمتة
يتيح التشغيل المستمر على مدار 24 ساعة طوال أيام الأسبوع مع الحد الأدنى من تدخل المشغل
يشتمل على آلية ضبط التداخل الرقمي التي تحافظ على التداخل بنسبة 5-15% (يمكن للمستخدم تحديده بزيادات 1%)
يعمل على تحسين فعالية الدرع – وهو أمر ضروري لتلبية معايير الامتثال لـ EMI/RFI مثل:
CISPR 22 (معدات تكنولوجيا المعلومات)
لجنة الاتصالات الفيدرالية (FCC) الجزء 15 (المشعات غير المقصودة)
IEC 61000-6 (التوافق الكهرومغناطيسي)
MIL-STD-461 (معدات عسكرية)
يستوعب الأشرطة النحاسية التي يصل عرضها إلى 40 مم
يدعم مواد التدريع البديلة:
شريط الألمنيوم
شريط من النحاس المعلب
أشرطة الألمنيوم المركبة المغطاة بالنحاس
شريط نحاسي مطلي بالفضة (للتطبيقات عالية التردد)
بكرات مواد سريعة التغيير تقلل وقت الإعداد إلى أقل من 15 دقيقة
يستخدم بكرات السبائك غير الحديدية وآليات التوجيه المصنوعة من الفولاذ المقاوم للصدأ للقضاء على التداخل المغناطيسي
مثالية لحماية الكابلات الحساسة مثل:
خيوط التصوير بالرنين المغناطيسي (التصوير بالرنين المغناطيسي)
كابلات الأجهزة الفضائية
خطوط نقل البيانات عالية التردد
الترابط بين الحوسبة الكمومية
كابلات الاستشعار الطبية الحساسة
| وصف | الميزة | فائدة |
|---|---|---|
| السيطرة على التوتر | نظام التحكم في التوتر المؤازر ذو الحلقة المغلقة | يمنع تمدد الشريط أو كسره أثناء التشغيل عالي السرعة |
| الربط التلقائي | وحدة ربط الشريط الاختيارية | يتيح التشغيل المستمر دون التوقف لتغيير البكرة |
| مراقبة في الوقت الحقيقي | شاشة تعمل باللمس HMI مع تسجيل بيانات الإنتاج | يتتبع السرعة والطول ونسبة التداخل وظروف الخطأ |
| كشف الخطأ | الكشف التلقائي عن كسر الشريط والإنذار | يقلل من وقت التوقف عن العمل وهدر المواد |
| كفاءة الطاقة | نظام القيادة المتجددة | يقلل من استهلاك الطاقة بنسبة تصل إلى 25% |
| مواصفات | المعلمة |
|---|---|
| أقصى سرعة التشغيل | 1000 دورة في الدقيقة |
| استقرار السرعة | ±1% |
| نطاق سمك الشريط النحاسي | 0.05 ملم – 0.12 ملم |
| نطاق عرض الشريط النحاسي | 10 ملم – 40 ملم |
| نطاق التداخل | 5% – 15% (زيادات 1%) |
| دقة التداخل | ± 0.1 ملم |
| نطاق القطر الخارجي للكابل (OD). | 0.5 ملم – 100 ملم |
| الحد الأقصى لطول الكابل لكل تشغيل | غير محدود (عملية مستمرة) |
| مزود الطاقة | 380 فولت – 480 فولت، 3 مراحل، 50/60 هرتز |
| نظام التحكم | شاشة لمس PLC + HMI |
| واجهات الاتصالات | PROFINET، إيثرنت/IP، Modbus TCP |
| الأبعاد (الطول × العرض × الارتفاع) | 2500 × 1200 × 1800 ملم |
| وزن | 1800 كجم |
| معلمة | التدريع الدقيق لآلة | التدريع اليدوي |
|---|---|---|
| سرعة الإنتاج | 1000 دورة في الدقيقة (مستمر) | 50-100 دورة في الدقيقة (متقطع) |
| تداخل الاتساق | ± 0.1 ملم | ±2-5 ملم |
| استمرارية الدرع | 100% | 80-95% (متغير) |
| متطلبات العمل | 1 مشغل (آلات متعددة) | 2-3 مشغلين لكل آلة |
| النفايات المادية | < 2% | 5-10% |
| وقت الإعداد | < 15 دقيقة | 30-60 دقيقة |
| التدريب مطلوب | يوم واحد | 1 أسبوع |
| العائد على الاستثمار | 6-12 شهرًا | ن/أ |
يوفر حماية EMI هامة لـ:
كابلات الألياف الضوئية (الأنواع المدرعة والمحمية)
كابلات تغذية المحطة الأساسية 5G
الكابلات الأساسية لمركز البيانات (Cat6a، Cat7، Cat8، الألياف)
خطوط النقل المحورية (RF، الأقمار الصناعية، البث)
كابلات ربط أبراج الاتصالات
تضمن هذه التطبيقات سلامة الإشارة في الشبكات ذات النطاق الترددي العالي حيث يمكن أن يؤدي أي تداخل بسيط إلى ما يلي:
فقدان البيانات وإعادة الإرسال
تدهور معدل خطأ البت (BER).
الكمون الشبكة والارتعاش
حالات فشل الامتثال (FCC، CISPR، CE)
يحمي الأسلاك الدقيقة في الأجهزة الطبية بما في ذلك:
أسلاك القسطرة (التشخيصية والتداخلية)
كابلات مراقبة المريض (ECG، EEG، SpO2)
كابلات التصوير التشخيصي (التصوير بالرنين المغناطيسي، الأشعة المقطعية، الأشعة السينية، الموجات فوق الصوتية)
أنظمة الملاحة الجراحية
كابلات برمجة الأجهزة القابلة للزرع
يمنع التداخل الكهرومغناطيسي من التأثير على القياسات الحساسة ويضمن سلامة المرضى في بيئات الرعاية الحرجة.
تقوم بتصنيع كابلات محمية خفيفة الوزن وعالية الأداء من أجل:
أنظمة إلكترونيات الطيران (تحكم الطيران والملاحة والاتصالات)
شبكات الترفيه على متن الطائرة (IFE)
أنظمة التحكم في الطائرات (التحليق بالسلك، التشغيل)
أنظمة الرادار والحرب الإلكترونية
روابط الإتصالات عبر الأقمار الصناعية
في تطبيقات الطيران، يعد تقليل الوزن والموثوقية أمرًا بالغ الأهمية - تنتج هذه الماكينة درعًا خفيف الوزن يتوافق مع معايير MIL-SPEC وRTCA/DO-160.
| متطلبات مفتاح | تطبيق | الصناعة |
|---|---|---|
| السيارات | كابلات الجهد العالي للمركبات الكهربائية، وأسلاك أجهزة الاستشعار، ونظام المعلومات والترفيه | حماية EMI، ومقاومة الاهتزاز |
| الأتمتة الصناعية | كابلات الروبوت، وكابلات محرك المؤازرة، وكابلات التشفير | حماية مرنة، عمر مرن طويل |
| السكك الحديدية | كابلات التحكم في القطارات، وكابلات الإشارات، وكابلات الكهرباء | السلامة من الحرائق، مناعة EMI |
| البحرية | الاتصالات على متن السفن والملاحة وكابلات التحكم | مقاومة التآكل في المياه المالحة |
| النفط والغاز | أجهزة قاع البئر وكابلات التحكم السطحية | درجة الحرارة القصوى، المقاومة الكيميائية |
ج: نعم. مميزات الماكينة :
بكرات سيليكون مضادة للكهرباء الساكنة توفر احتكاكًا لطيفًا وغير قابل للانزلاق
أدلة سيراميكية دقيقة الصنع ذات أسطح مصقولة لمنع التآكل
نظام شد يتم التحكم فيه مؤازرًا يحافظ على توتر ثابت حتى عند 1000 دورة في الدقيقة
ملامح التسارع/التباطؤ التدريجي لتجنب الضغط المفاجئ على المواد الرقيقة
تمنع هذه الميزات التمزق أو التجاعيد أو التمدد حتى عند معالجة شريط نحاسي رفيع للغاية مقاس 0.05 مم بسرعات عالية.
ج: تستوعب الماكينة كابلات بأقطار خارجية (OD) من 0.5 ملم إلى 100 ملم، مما يجعلها مناسبة لـ:
أسلاك طبية صغيرة التجويف (صغيرة تصل إلى 0.5 مم OD)
كابلات الاتصالات القياسية (5 مم – 15 مم OD)
كابلات الطاقة ذات القطر الكبير (حتى 100 مم OD) المستخدمة في التطبيقات الصناعية
تتوفر تكوينات مخصصة للكابلات > 100 مم OD عند الطلب.
ج: نعم. توفر الماكينة توافقية التوصيل والتشغيل مع معظم ماكينات البثق والتجديل والتغليف من خلال واجهات الصناعة القياسية:
PROFINET (سيمنز، بيكهوف، إلخ.)
إيثرنت/IP (روكويل، ألين برادلي)
Modbus TCP (معيار مفتوح)
الإدخال/الإخراج الرقمي (24 فولت تيار مستمر، جهات اتصال التتابع)
يمكن دمجها على النحو التالي:
وحدة مستقلة (التغذية اليدوية/التغذية الخارجية)
وحدة في الخط (متزامنة مع معدات المنبع/المصب)
خط تصنيع الكابلات الآلي بالكامل (مع التعامل الآلي مع البكرات)
ج: بناءً على أحجام الإنتاج النموذجية:
توفير العمالة: استبدال 2-3 مشغلين ← 60,000 دولار - 90,000 دولار في السنة
توفير المواد: تقليل النفايات (تحسين بنسبة 5-8%) → 20,000 دولار - 40,000 دولار في السنة
زيادة الإنتاجية: 40% أسرع → إيرادات إضافية
فترة عائد الاستثمار النموذجية: 6-12 شهرًا
ج: متطلبات الصيانة ضئيلة:
يوميًا: فحص بصري، تنظيف البكرات
أسبوعيًا: التحقق من معايرة التوتر، والتحقق من دقة التداخل
شهريًا: قم بتشحيم المحامل وفحص الموجهات الخزفية
سنوياً: خدمة كاملة من قبل فني المصنع
ج: تم تحسين الجهاز للكابلات المستديرة. بالنسبة للكابلات المسطحة أو الشريطية أو غير المنتظمة، يرجى استشارة فريقنا الهندسي للحصول على خيارات التخصيص.
| حالة الامتثال | للنطاق | القياسي |
|---|---|---|
| م | توجيهات السلامة الأوروبية | ✅متوافق |
| أول | سلامة أمريكا الشمالية | ✅ معتمد |
| بنفايات | تقييد المواد الخطرة | ✅متوافق |
| ايزو 9001 | إدارة الجودة | ✅ معتمد |
| سيسبر 22 | انبعاثات EMI (الكابلات المحمية) | ✅ متوافق |
| لجنة الاتصالات الفيدرالية الجزء 15 | مشعات غير مقصودة | ✅ متوافق |
| وصف | نوع التغليف |
|---|---|
| معيار | ملفوفة بحشوة رغوية، لوح خشبي |
| يصدّر | حالة خشبية صالحة للإبحار مع المجففة |
| Dimensions | 2700 × 1400 × 2000 ملم (صندوق الشحن) |
| وزن | 2100 كجم (وزن الشحن) |
طرق الشحن:
الشحن البحري – حاوية قياسية (حاوية 20 أو 40 قدم)
الشحن الجوي – متاح للطلبات العاجلة
الشحن البري – التسليم الإقليمي
الوثائق شملت:
قائمة التعبئة
فاتورة تجارية
دليل التثبيت
المخططات الكهربائية
تقرير الاختبار (قبول المصنع)
| عرض شريط | الجهد | النموذجي | أقصى | وزن | لسرعة OD |
|---|---|---|---|---|---|
| سي تي اس-1000 | 380 فولت، 50 هرتز | 40 ملم | 100 ملم | 1000 دورة في الدقيقة | 1800 كجم |
| سي تي اس-1000-60 | 480 فولت، 60 هرتز | 40 ملم | 100 ملم | 1000 دورة في الدقيقة | 1800 كجم |
| CTS-1000-HD | مخصص | 60 ملم | 150 ملم | 800 دورة في الدقيقة | 2200 كجم |
خيارات:
وحدة الربط الشريط التلقائي
كاميرا مراقبة متداخلة في الوقت الحقيقي
برنامج تسجيل بيانات الإنتاج
مودم التشخيص عن بعد
