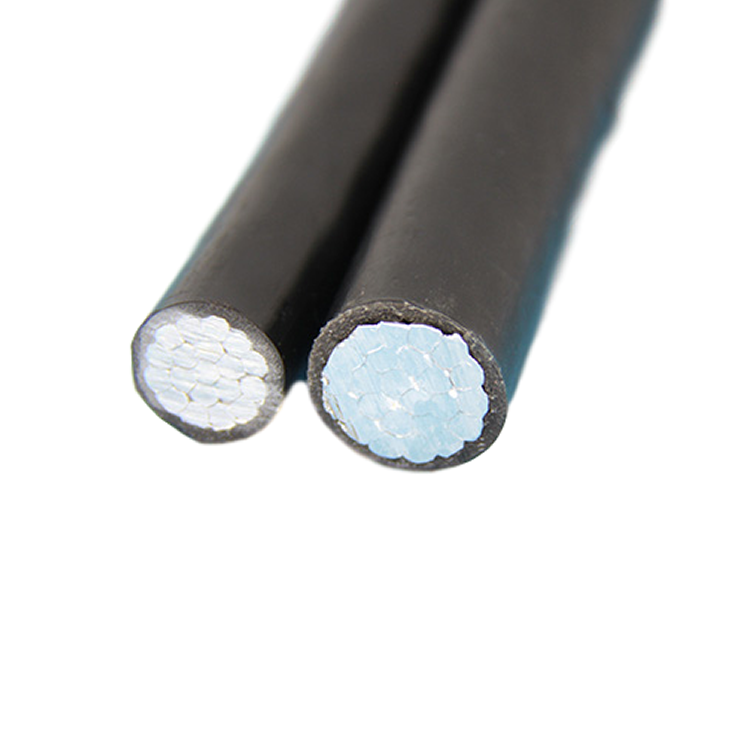

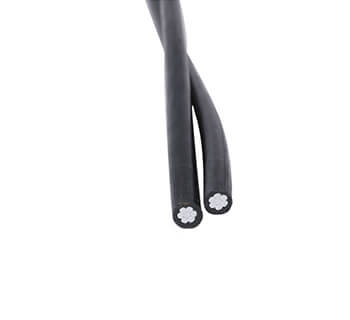

يعد الكابل المجمل المجسم (ABC) المتوافق مع IEC والمعايير البريطانية حلًا ثوريًا لتوزيع الطاقة العلوي المصمم لنقل الكهرباء الآمن والفعال في المناطق المكتظة بالسكان. يتكون نظام الكابلات هذا من موصلات متعددة معزولة مرتبطة بربط خارجي متين ، مما يخلق مجموعة مضغوطة مقاومة للطقس يقلل من خطر الاتصال العرضي والدوائر القصيرة. عادة ما تكون الموصلات مصنوعة من الألومنيوم أو النحاس عالي النقاء ، اعتمادًا على متطلبات التطبيق المحددة ، ويتم عزلها مع البولي إيثيلين المتقاطع (XLPE) أو البولي إيثيلين (PE) للخصائص الكهربائية والميكانيكية المتفوقة.
تلبية كل من IEC 60228 (الموصلات) والمعيار البريطاني BS 7870 (الكابلات المجمعة الجوية) ، يضمن هذا الحل التوافق مع شبكات الطاقة العالمية مع الالتزام بمعايير السلامة والأداء الصارمة. يقلل التصميم المجمل من الحاجة إلى عزل إضافي بين المراحل ، مما يسمح بتباعد موصل أوثق والمنشآت الموفرة للفضاء ، وخاصة في الإعدادات الحضرية حيث يجب أن تتعايش الخطوط العامة مع المباني والأشجار والبنية التحتية الأخرى.
السلامة المعززة : القضاء على الموصلات المعزولة بالكامل من خطر الاتصال المباشر مع الأسلاك الحية ، مما يقلل من احتمال الحوادث الكهربائية للمشاة والعمال والحياة البرية. يقلل التجميع أيضًا من أخطاء الطور إلى المرحلة الناجمة عن عوامل خارجية مثل فروع الأشجار أو الحطام.
تحسين المساحة : يسمح الهيكل المدمج المدمج بمتطلبات أضيق في الطريق ، مما يجعله مثاليًا للمناطق الحضرية ذات المساحة المحدودة. يمكن تثبيته على ارتفاعات أقل من أنظمة الموصلات المفتوحة التقليدية ، مما يؤدي إلى تحسين التوافق الجمالي مع المناظر الطبيعية الحضرية.
القوة الميكانيكية العالية : تم تصميم مادة الربط لتحمل الرياح القوية والثلوج الكثيفة والأحمال الجليدية ، مما يضمن السلامة الهيكلية في الظروف الجوية القاسية. تقاوم الموصلات المعزولة التآكل والتآكل الكيميائي ، ويمدد عمر خدمة الكابل.
الامتثال للمعايير : معتمد للمعايير IEC والمعايير البريطانية ، يضمن نظام ABC قابلية التشغيل البيني مع البنية التحتية الحالية ويلبي اختبارات صارمة للتوصيل الكهربائي ، ومقاومة العزل ، وتثبيت اللهب.
الصيانة المنخفضة : يقلل التصميم المرفق بالكامل من الحاجة إلى عمليات التفتيش والإصلاحات المتكررة ، حيث يحمي العزل الموصلات من الأضرار البيئية. وهذا يؤدي إلى انخفاض تكاليف دورة الحياة مقارنة بالخطوط العامة التقليدية.
المناطق السكنية : يوزع بأمان الطاقة في الأحياء ، مما يقلل من خطر الحوادث من الانخفاض أو الاتصال بالمباني.
المناطق الصناعية : توفر قوة موثوقة للمصانع والآلات الثقيلة ، حتى في البيئات ذات المستويات العالية من الغبار أو الرطوبة أو الأبخرة الكيميائية.
المناطق الساحلية : العزل المقاوم للتآكل ومواد الربط يجعلها مناسبة للمناطق ذات المحتوى العالي من الملح في الهواء ، مما يمنع تدهور الموصل.
المناطق الجبلية/التي تحدى التضاريس : التصميم المجمل يقلل من تأثير الرياح القوية والتضاريس غير المستوية ، مما يضمن انتقال الطاقة المستقر في المناظر الطبيعية الوعرة.
أنظمة السكك الحديدية والعبور : سلطات الخطوط العامة للقطارات والترام ، مما يوفر حلاً آمنًا وفعالًا للفضاء لممرات العبور.
س: هل يمكن استخدام نظام ABC لتطبيقات الجهد المنخفض والعالي?
ج: نعم ، إنه متوفر في فصول الجهد التي تتراوح من 1 كيلو فولت إلى 36 كيلو فولت ، وهي مناسبة لشبكات التوزيع في إعدادات مختلفة.
س: كيف يؤثر التجميع على الأداء الحراري للكابل?
ج: يتضمن التصميم اعتبارات الإدارة الحرارية ، والمواد العازلة لها مقاومة عالية للحرارة لضمان تشغيل آمن داخل الحدود الحالية المقدرة.
س: هل المادة الملزمة مقاومة للأشعة فوق البنفسجية?
ج: نعم ، يتكون الربط من البوليمرات المستقرة للأشعة فوق البنفسجية التي تمنع التدهور من التعرض لأشعة الشمس المطولة ، مما يضمن السلامة الهيكلية طويلة الأجل.
س: هل يتطلب نظام ABC معدات تثبيت خاصة?
ج: يمكن استخدام أدوات تثبيت خط النفقات العامة القياسية ، على الرغم من أنه يوصى بالتدريب على تقنيات التجميع لضمان تباعد وتوتر الموصلات المناسبة.
| مواصفات | المكون |
|---|---|
| موصلات الطور | سبيكة الألمنيوم الأساسية + عزل PE/XLPE |
| رسول محايد | AAAC أو Glvanized Steel Strand (اختياري) |
| تصميم الحزمة | المتغيرات ذاتية الدعم أو الدعم المحايد |
| النوى الاختيارية | النوى الإضافية لأنظمة الإضاءة/التحكم |
المنطقة الاسمية | رقم/ضياء. | سمك العزل |
مم | مم | مم |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
المنطقة الاسمية | رقم/ضياء. | سمك العزل |
مم | مم | مم |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |
يعد الكابل المجمل المجسم (ABC) المتوافق مع IEC والمعايير البريطانية حلًا ثوريًا لتوزيع الطاقة العلوي المصمم لنقل الكهرباء الآمن والفعال في المناطق المكتظة بالسكان. يتكون نظام الكابلات هذا من موصلات متعددة معزولة مرتبطة بربط خارجي متين ، مما يخلق مجموعة مضغوطة مقاومة للطقس يقلل من خطر الاتصال العرضي والدوائر القصيرة. عادة ما تكون الموصلات مصنوعة من الألومنيوم أو النحاس عالي النقاء ، اعتمادًا على متطلبات التطبيق المحددة ، ويتم عزلها مع البولي إيثيلين المتقاطع (XLPE) أو البولي إيثيلين (PE) للخصائص الكهربائية والميكانيكية المتفوقة.
تلبية كل من IEC 60228 (الموصلات) والمعيار البريطاني BS 7870 (الكابلات المجمعة الجوية) ، يضمن هذا الحل التوافق مع شبكات الطاقة العالمية مع الالتزام بمعايير السلامة والأداء الصارمة. يقلل التصميم المجمل من الحاجة إلى عزل إضافي بين المراحل ، مما يسمح بتباعد موصل أوثق والمنشآت الموفرة للفضاء ، وخاصة في الإعدادات الحضرية حيث يجب أن تتعايش الخطوط العامة مع المباني والأشجار والبنية التحتية الأخرى.
السلامة المعززة : القضاء على الموصلات المعزولة بالكامل من خطر الاتصال المباشر مع الأسلاك الحية ، مما يقلل من احتمال الحوادث الكهربائية للمشاة والعمال والحياة البرية. يقلل التجميع أيضًا من أخطاء الطور إلى المرحلة الناجمة عن عوامل خارجية مثل فروع الأشجار أو الحطام.
تحسين المساحة : يسمح الهيكل المدمج المدمج بمتطلبات أضيق في الطريق ، مما يجعله مثاليًا للمناطق الحضرية ذات المساحة المحدودة. يمكن تثبيته على ارتفاعات أقل من أنظمة الموصلات المفتوحة التقليدية ، مما يؤدي إلى تحسين التوافق الجمالي مع المناظر الطبيعية الحضرية.
القوة الميكانيكية العالية : تم تصميم مادة الربط لتحمل الرياح القوية والثلوج الكثيفة والأحمال الجليدية ، مما يضمن السلامة الهيكلية في الظروف الجوية القاسية. تقاوم الموصلات المعزولة التآكل والتآكل الكيميائي ، ويمدد عمر خدمة الكابل.
الامتثال للمعايير : معتمد للمعايير IEC والمعايير البريطانية ، يضمن نظام ABC قابلية التشغيل البيني مع البنية التحتية الحالية ويلبي اختبارات صارمة للتوصيل الكهربائي ، ومقاومة العزل ، وتثبيت اللهب.
الصيانة المنخفضة : يقلل التصميم المرفق بالكامل من الحاجة إلى عمليات التفتيش والإصلاحات المتكررة ، حيث يحمي العزل الموصلات من الأضرار البيئية. وهذا يؤدي إلى انخفاض تكاليف دورة الحياة مقارنة بالخطوط العامة التقليدية.
المناطق السكنية : يوزع بأمان الطاقة في الأحياء ، مما يقلل من خطر الحوادث من الانخفاض أو الاتصال بالمباني.
المناطق الصناعية : توفر قوة موثوقة للمصانع والآلات الثقيلة ، حتى في البيئات ذات المستويات العالية من الغبار أو الرطوبة أو الأبخرة الكيميائية.
المناطق الساحلية : العزل المقاوم للتآكل ومواد الربط يجعلها مناسبة للمناطق ذات المحتوى العالي من الملح في الهواء ، مما يمنع تدهور الموصل.
المناطق الجبلية/التي تحدى التضاريس : التصميم المجمل يقلل من تأثير الرياح القوية والتضاريس غير المستوية ، مما يضمن انتقال الطاقة المستقر في المناظر الطبيعية الوعرة.
أنظمة السكك الحديدية والعبور : سلطات الخطوط العامة للقطارات والترام ، مما يوفر حلاً آمنًا وفعالًا للفضاء لممرات العبور.
س: هل يمكن استخدام نظام ABC لتطبيقات الجهد المنخفض والعالي?
ج: نعم ، إنه متوفر في فصول الجهد التي تتراوح من 1 كيلو فولت إلى 36 كيلو فولت ، وهي مناسبة لشبكات التوزيع في إعدادات مختلفة.
س: كيف يؤثر التجميع على الأداء الحراري للكابل?
ج: يتضمن التصميم اعتبارات الإدارة الحرارية ، والمواد العازلة لها مقاومة عالية للحرارة لضمان تشغيل آمن داخل الحدود الحالية المقدرة.
س: هل المادة الملزمة مقاومة للأشعة فوق البنفسجية?
ج: نعم ، يتكون الربط من البوليمرات المستقرة للأشعة فوق البنفسجية التي تمنع التدهور من التعرض لأشعة الشمس المطولة ، مما يضمن السلامة الهيكلية طويلة الأجل.
س: هل يتطلب نظام ABC معدات تثبيت خاصة?
ج: يمكن استخدام أدوات تثبيت خط النفقات العامة القياسية ، على الرغم من أنه يوصى بالتدريب على تقنيات التجميع لضمان تباعد وتوتر الموصلات المناسبة.
| مواصفات | المكون |
|---|---|
| موصلات الطور | سبيكة الألمنيوم الأساسية + عزل PE/XLPE |
| رسول محايد | AAAC أو Glvanized Steel Strand (اختياري) |
| تصميم الحزمة | المتغيرات ذاتية الدعم أو الدعم المحايد |
| النوى الاختيارية | النوى الإضافية لأنظمة الإضاءة/التحكم |
المنطقة الاسمية | رقم/ضياء. | سمك العزل |
مم | مم | مم |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
المنطقة الاسمية | رقم/ضياء. | سمك العزل |
مم | مم | مم |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |
