0.6/1KV كابل مجمعة جوي (ABC) يلتزم بمعايير أستراليا/نيوزيلندا للتثبيت الموثوق به

5 0 مراجعات

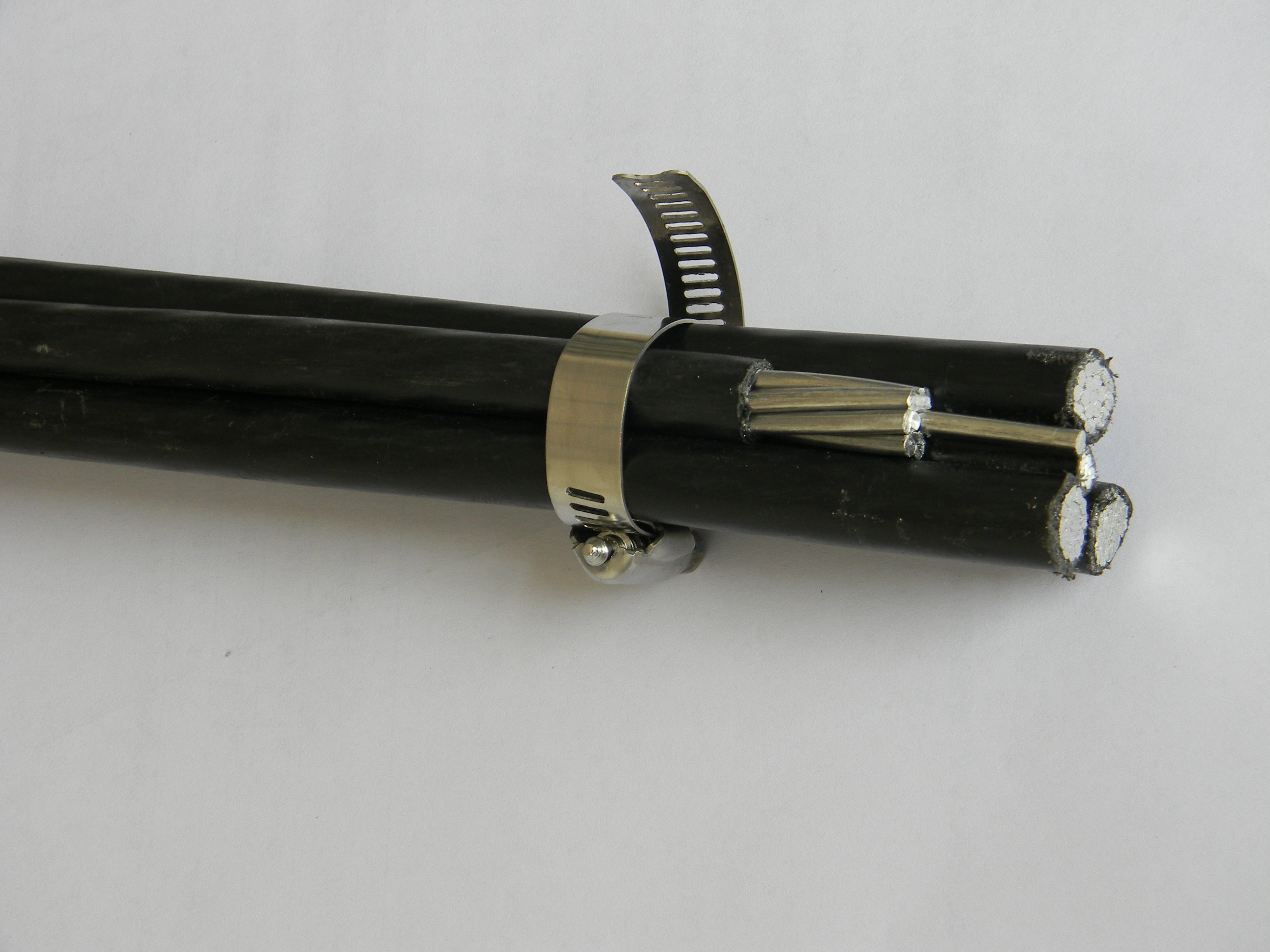

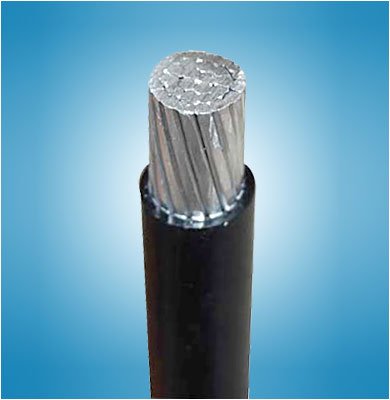

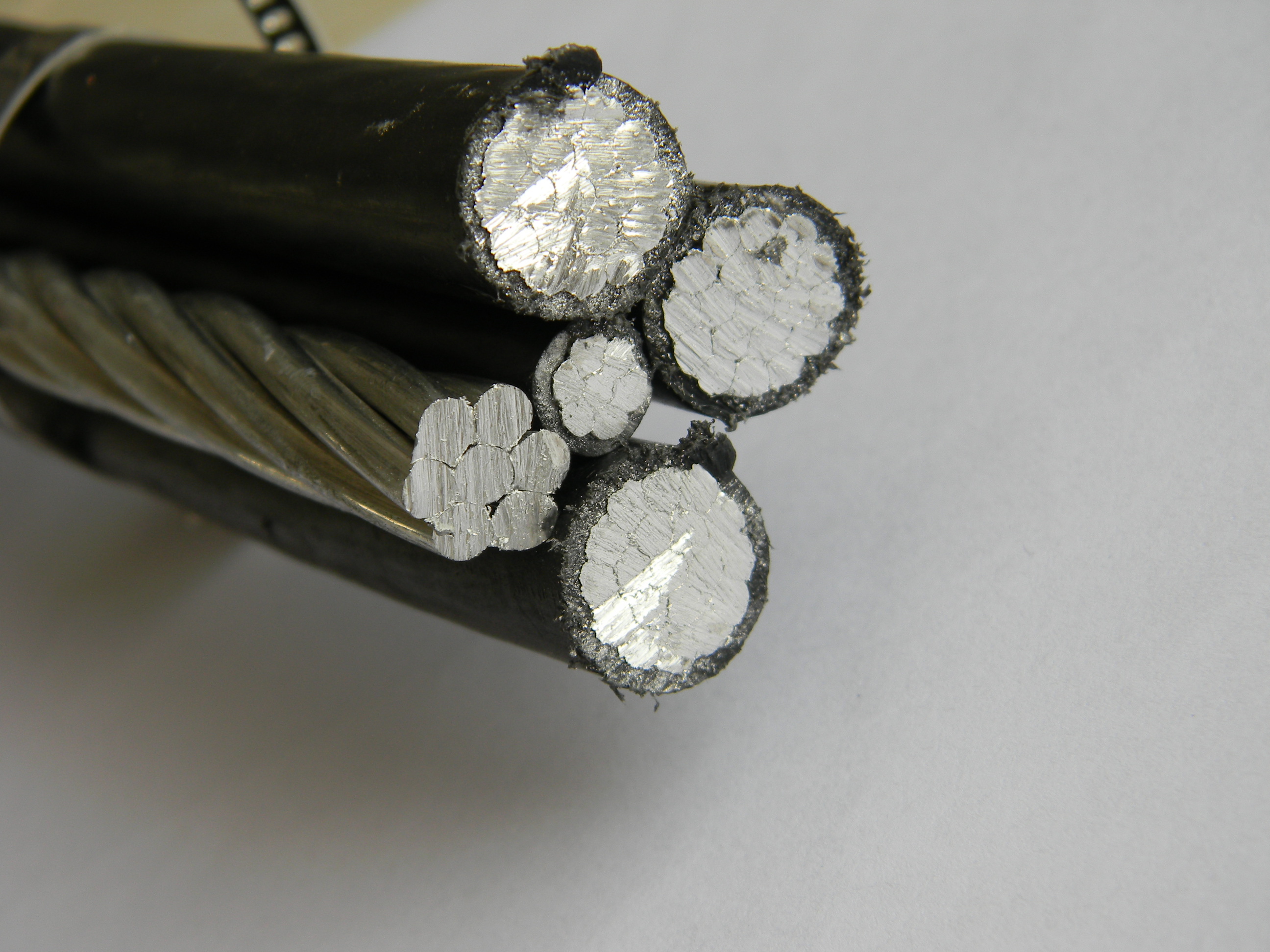

كابل مجمعة جوي 0.6/1 كيلو فولت (ABC)
تم تصميم الكابلات المجمعة الجوية (ABC) التي تم تصميمها لتوزيع الطاقة النفقات العامة الموثوقة في البيئات القاسية ، مع معايير AS/NZS 3560.1 ، مما يضمن المتانة والسلامة والأداء الاستثنائي في المناخات الأسترالية ونيوزيلندا. مثالي لشبكات الطاقة الريفية والحضرية ، يجمع هذا الكابل بين العزل المقاوم للأشعة فوق البنفسجية ، وتصميم مقاوم للتآكل ، وسهولة التثبيت لتقليل تكاليف الصيانة وتعزيز موثوقية الشبكة.

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

وصف المنتج

الميزات الرئيسية

الامتثال : متوافق تمامًا مع AS/NZS 3560.1 واختباره لتلبية IEC 60502-1 للموثوقية الدولية.
مقاومة الطقس : عزل XLPE المستقر للأشعة فوق البنفسجية يقاوم درجات الحرارة القصوى (-40 درجة مئوية إلى +90 درجة مئوية) والتعرض لأشعة الشمس لفترة طويلة.
القوة الميكانيكية : توفر موصلات سبيكة الألومنيوم (AAAC) قوة شد عالية ، ومقاومة الترهل والأضرار الجسدية.
السلامة : يضمن سلك الرسول المحايد المتكامل الامتثال للتأريض ويقلل من تعقيد التثبيت.
حماية التآكل : يمنع الطلاء المضاد للأكسدة على الموصلات تدهور في المناطق الساحلية أو العالية.

التطبيقات

توزيع الطاقة العلوي في المناطق الريفية والضواحي والصناعية.
مشاريع الطاقة المتجددة (المزارع الشمسية ، توربينات الرياح).
إمدادات الطاقة المؤقتة لمواقع البناء.

جدول المواصفات الفنية

حجم الموصل المعلمة	sp ecification
معيار	AS/NZS 3560.1 ، IEC 60502-1
الجهد المقنن	0.6/1kV
مواد موصل	سبيكة الألومنيوم (AAAC) / الألومنيوم (AAC)
مادة العزل	بولي إيثيلين متشابك مقاوم للأشعة فوق البنفسجية (XLPE)
مادة سترة	HDPE الأسود (البولي إيثيلين عالي الكثافة)
التكوين الأساسي	3/4/5 النوى + سلك رسول محايد متكامل (اختياري)
نطاق درجة الحرارة	-40 درجة مئوية إلى +90 درجة مئوية
الحد الأدنى دائرة نصف قطرها الانحناء	قطر الكابل 10 ×
قوة الشد	≥120 ميجا باسكال (AAAC) / ≥60 ميجا باسكال (AAC)
أداء النار	محاكة اللهب (IEC 60332-1)

الأحجام المتاحة

نموذج	(ملم²)	سمك العزل (مم)	القطر الكلي (مم)	تقريبا. الوزن (كجم/كم)
ABC-3 × 16+NM16	16	1.4	22.5	320
ABC-4 × 25+NM25	25	1.6	28.0	480
ABC-5 × 50+NM50	50	2.0	35.5	820

الكابل الهوائي 0.6 / 1 كيلو فولت ( ABC ) ( أستراليا / نيوزيلندا S Tandard)

المنطقة الاسمية	رقم/ضياء.	سمك العزل
مم	مم	مم
2/4*16	7/1.72	1.3
2/3/4*25	7/2.20	1.3
2/3/4*35	7/2.58	1.3
2/3/4*50	7/3.00	1.5
4*70	19/2.1	4.5
1/4*95	19/2.58	1.7
4*120	19/2.9	1.7

لماذا تختار كابل ABC الخاص بنا؟

جودة معتمدة : تم اختبارها بشكل مستقل بواسطة SGS و intertek لتوافق AS/NZS 3560.1.
خدمة الخدمة الطويلة : أكثر من 30 عامًا من التشغيل الموثوق في المناطق الساحلية والصحراء ولبن.
سهولة التثبيت : حزم تجميعها مسبقًا تقلل من وقت العمل بنسبة 40 ٪ مقارنة بالأسلاك التقليدية.
الاستدامة : المواد القابلة لإعادة التدوير تتماشى مع مبادرات الطاقة النظيفة في أستراليا.

الكود: ABC 0.6/1KV.

المعايير: HD 626 S1: 1996 Part5-Section D ، Amka (SFS 2200).

البناء: موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد: موصلات الألومنيوم.

التطبيق : يتم استخدام الموصلات المجمعة الجوية لشبكات روافد مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور

المقطع العرضي	Conductor قطر		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر حمولة
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* محددة لدرجة الحرارة المحيطة من 25 ℃ و Max.Conductor درجة حرارة 70 ℃.

المقطع العرضي	قطر الموصل		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر الحمل
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

أبعاد حزمة الكابل

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة + مقطع عرضي محايد (مم²)	قطر الحزمة تقريبا. (مم)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

خطوط LV-ABC مع رسول محايد معزول

الكود: ABC 0.6/1KV.

المعايير: HD 626 S1: 1996 الجزء 6 القسم E ، Amka (SFS 2200)

البناء: موصلات الألومنيوم مع عزل XLPE.

التطبيق: يتم استخدام الموصلات المجمعة الجوية لشبكات روافد مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور

المقطع العرضي	Conductor قطر		سمك العزل		الأقطار الأساسية		قدرة الاستيعاب الحالية	كسر الحمل
(مم²)	دقيقة.	الأعلى.	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* محددة لدرجة الحرارة المحيطة 30 ℃ و MAX. درجة حرارة الموصل 90 ℃.

أبعاد موصلات الرسول المحايدة

المقطع العرضي	Conductor قطر		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر حمولة
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* محددة لدرجة الحرارة المحيطة من 30 ℃ و Max.Conductor درجة حرارة 90 ℃.

أبعاد حزمة الكابل

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة +مقطع عرضي محايد (مم²)	قطر الحزمة تقريبا. (مم)
3 × 25+54.6	30.0
3 × 35+K × 16+54.6	33.0
3 × 50+K × 16+54.6	36.0
3 × 70+K × 16+54.6	37.5
3 × 70+K × 25+54.6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* ملاحظة: k عدد موصلات الإضاءة العامة (يمكن أن يكون k يساوي 0.1.2.or 3).

الكود: ABC 11kV.

المعايير: بلا 1713.

البناء: موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد : موصل فولاذي مجلفن تقطعت به السبل مع عزل XLPE.

التطبيق: يجب على الموصلات المجمعة الجوية مناسبة للمستمر

التشغيل في الهواء الطلق في المناطق الاستوائية على ارتفاعات تصل إلى 2200 متر فوق البحر

المستوى ، رطوبة تصل إلى 90 ٪ ، متوسط درجة الحرارة المحيطة+30 ℃ مع

ما لا يقل عن - 1 ℃ وحد أقصى +4 ℃ في أشعة الشمس المباشرة ، ثقيلة

ظروف ملحي على طول الساحل و isoceraunic مستويات تصل إلى 180

أيام العاصفة الرعدية في السنة.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

خصائص موصل المرحلة

1	حجم الموصل	مم	70	95	185
2	قطره على الموصل	مم	9.3-10.2	11.6	16.4
3	سمك العزل الكهربائي	مم	3.4	3.4	3.4
3	الحد الأدنى عند نقطة واحدة	مم	2.96	2.96	2.96
4	قطر على العزل. الاسمي	مم	16.1-17.0	21.3	25.9
5	قطره على الشاشة الأساسية شبه الموصلة . الاسمي	مم	18.1-19	23.3	27.9
6	سمك الشريط النحاسي	مم	0.15	1.15	2.15
7	سمك الغمد	مم	1.8	1.8	1.8
7	الحد الأدنى عند نقطة واحدة	مم	1.43	1.43	1.51
8	حجم المسلن	مم	50	50	70
9	القطر العام من backdle.nominal	مم	55.7	67.8	79.2
10	الكتلة الاسمية	كجم/م	2.64	3.25	4.65

دعم خصائص المسلن

1	حجم المسلن	مم	50	70
2	عدد الأسلاك		7	7
3	حجم السلك (قطر)	مم	3.0	3.6
4	الحد الأدنى من قوة الشد لكل سلك	كيلوغرام	9.26	13.13
5	استطالة عند الاستراحة. الحد الأدنى	%	3.5	4.0
6	سمك الغطاء الواقي
	الاسمي	مم	1.2	1.2
	الحد الأدنى عند نقطة واحدة	مم	0.96	1.96
7	Impusewhsandvoag E1.250s		21kv/5min	21kv/5min
