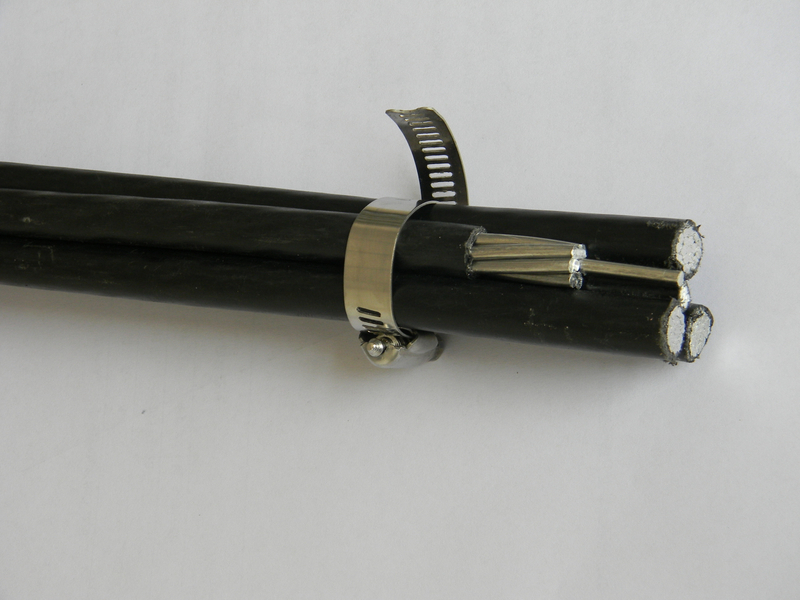

0.6/1KV كابل مجمعة جوي (ABC) متوافق مع NFC33-209 القياسية للتطبيقات متعددة الاستخدامات

5 0 مراجعات

مقدمة المنتج:
تم تصميم الكابل المجمل الجوي 0.6/1KV المتوافق مع NFC 33-209 القياسية لتطبيقات توزيع الطاقة النفقات العامة متعددة الاستخدامات. يتميز هذا الكابل ببنية مزدوجة قوية مع عزل XLPE/PE/PVC ، مما يضمن مقاومة عالية للتجوية ومتانة في البيئات القاسية. مناسبة للشبكات الحضرية ، والكهرباء الريفية ، وأنظمة الإضاءة في الشوارع ، فإنه يدمج موصلات رسول سبيكة الألومنيوم لتحسين القوة الميكانيكية والموثوقية على المدى الطويل.

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

1. البناء والمواد:

الموصلات غير المحايدة غير المسلحة: الألومنيوم (AL) مع مناطق مستعرضة تتراوح من 16 ملم مربع إلى 150 مم مربع

1

.
موصل رسول محايد: سبيكة الألومنيوم (AAAC) لقوة الشد المتفوقة ومقاومة التآكل

1

.
العزل: خيارات XLPE أو PE أو PVC ، محسّنة للأشعة فوق البنفسجية ومقاومة الطقس القاسية

1

.
الامتثال للمعايير: NFC 33-209 ، BS 7870-5 ، GB/T 12527 ، و IEC 60502

1

.

2. جدول المواصفات الفنية:

منطقة الموصل (ملم²)	عدد الأسلاك	كحد أقصى. قطر موصل DC (ω/km)	قطره (مم)	دقيقة. كسر الحمل (KN)	نطاق القطر العام (مم)
16	7	1.91	4.6-5.1	1.9	7.0-7.8
25	7	1.20	5.8-6.3	3.0	8.6-9.4
35	7	0.868	6.8-7.3	-	10.0-10.9
54.6 (رسول)	7	0.63	9.2-9.6	16.6	12.3-13.0
70 (رسول)	7	0.50	10.0-10.2	20.5

الكابل الهوائي 0.6/1KV (ABC) ( NFC33-209 القياسي)

رقم النموذج

المرحلة رقم/ديا.

XLPE

Novral No./dia.

XLPE

EP رقم/ديا.

XLPE

مم

3*35+54.6aaac+16 3*70+54.6aaac+2*16

7/2.52

12/2.72

1.60

1.80

7/3.15

1.60

7/1.70

1.20

3. التغليف والخدمات:

التغليف: متوفر في بكرات من 100 إلى 1000 متر على الطبول الخشبية (الحجم القياسي: 1100 مم) أو عبوة مخصصة

1

.
الدعم: يتضمن المساعدة الفنية في الموقع ، وتوجيهات التثبيت ، واختبار ما بعد التثبيت

1

.

4. التطبيقات:
مثالية لنقل الطاقة العلوي في البيئات الحضرية والريفية والصناعية ، لا سيما عندما تكون الإجهاد الميكانيكي العالي والمقاومة البيئية أمرًا بالغ الأهمية

1

.

ملاحظة: للحصول على التفاصيل الفنية الكاملة أو المواصفات المخصصة ، راجع وثائق المنتج الأصلية

1

.

إرشادات الترجمة:

تأكد من التأكيد على 'مقاومة التجوية ' و 'القوة الميكانيكية ' في كل من المقدمة والوصف.
تسليط الضوء على الامتثال لـ NFC 33-209 كشهادة رئيسية للأسواق التي تتطلب معايير أوروبية أو دولية.
استخدم الجدول لعرض المعلمات التقنية الأساسية للمقارنة السريعة من قبل المهندسين أو فرق المشتريات.

الكود: ABC 0.6/1KV.

المعايير: HD 626 S1: 1996 Part5-Section D ، Amka (SFS 2200).

البناء: موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد: موصلات الألومنيوم.

التطبيق : يتم استخدام الموصلات المجمعة الجوية لشبكات روافد مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور

المقطع العرضي	Conductor قطر		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر حمولة
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* محددة لدرجة الحرارة المحيطة من 25 ℃ و Max.Conductor درجة حرارة 70 ℃.

المقطع العرضي	قطر الموصل		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر الحمل
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

أبعاد حزمة الكابل

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة + مقطع عرضي محايد (مم²)	قطر الحزمة تقريبا. (مم)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

خطوط LV-ABC مع رسول محايد معزول

الكود: ABC 0.6/1KV.

المعايير: HD 626 S1: 1996 الجزء 6 القسم E ، Amka (SFS 2200)

البناء: موصلات الألومنيوم مع عزل XLPE.

التطبيق: يتم استخدام الموصلات المجمعة الجوية لشبكات روافد مباني الطاقة والشبكات الداخلية الخاصة بها.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

أبعاد موصلات الطور

المقطع العرضي	Conductor قطر		سمك العزل		الأقطار الأساسية		قدرة الاستيعاب الحالية	كسر الحمل
(مم²)	دقيقة.	الأعلى.	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* محددة لدرجة الحرارة المحيطة 30 ℃ و MAX. درجة حرارة الموصل 90 ℃.

أبعاد موصلات الرسول المحايدة

المقطع العرضي	Conductor قطر		سمك العزل		القطر الأساسي		قدرة الاستيعاب الحالية	كسر حمولة
(مم²)	دقيقة.	تسامح	نوم.	دقيقة.	دقيقة.	الأعلى.	(أ*)	(KN)
(مم²)	(مم)	(مم)	(مم)	(مم)	(مم)		(أ*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* محددة لدرجة الحرارة المحيطة من 30 ℃ و Max.Conductor درجة حرارة 90 ℃.

أبعاد حزمة الكابل

عدد مرحلة النوى × المقطع العرضي +موصلات الإضاءة العامة +مقطع عرضي محايد (مم²)	قطر الحزمة تقريبا. (مم)
3 × 25+54.6	30.0
3 × 35+K × 16+54.6	33.0
3 × 50+K × 16+54.6	36.0
3 × 70+K × 16+54.6	37.5
3 × 70+K × 25+54.6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* ملاحظة: k عدد موصلات الإضاءة العامة (يمكن أن يكون k يساوي 0.1.2.or 3).

الكود: ABC 11kV.

المعايير: بلا 1713.

البناء: موصلات الطور: موصلات الألومنيوم مع عزل XLPE.

رسول محايد : موصل فولاذي مجلفن تقطعت به السبل مع عزل XLPE.

التطبيق: يجب على الموصلات المجمعة الجوية مناسبة للمستمر

التشغيل في الهواء الطلق في المناطق الاستوائية على ارتفاعات تصل إلى 2200 متر فوق البحر

المستوى ، رطوبة تصل إلى 90 ٪ ، متوسط درجة الحرارة المحيطة+30 ℃ مع

ما لا يقل عن - 1 ℃ وحد أقصى +4 ℃ في أشعة الشمس المباشرة ، ثقيلة

ظروف ملحي على طول الساحل و isoceraunic مستويات تصل إلى 180

أيام العاصفة الرعدية في السنة.

التثبيت: لا يُسمح لدفن هذه الكابلات ، حتى في القنوات.

خصائص موصل المرحلة

1	حجم الموصل	مم	70	95	185
2	قطره على الموصل	مم	9.3-10.2	11.6	16.4
3	سمك العزل الكهربائي	مم	3.4	3.4	3.4
3	الحد الأدنى عند نقطة واحدة	مم	2.96	2.96	2.96
4	قطر على العزل. الاسمي	مم	16.1-17.0	21.3	25.9
5	قطره على الشاشة الأساسية شبه الموصلة . الاسمي	مم	18.1-19	23.3	27.9
6	سمك الشريط النحاسي	مم	0.15	1.15	2.15
7	سمك الغمد	مم	1.8	1.8	1.8
7	الحد الأدنى عند نقطة واحدة	مم	1.43	1.43	1.51
8	حجم المسلن	مم	50	50	70
9	القطر العام من backdle.nominal	مم	55.7	67.8	79.2
10	الكتلة الاسمية	كجم/م	2.64	3.25	4.65

دعم خصائص المسلن

1	حجم المسلن	مم	50	70
2	عدد الأسلاك		7	7
3	حجم السلك (قطر)	مم	3.0	3.6
4	الحد الأدنى من قوة الشد لكل سلك	كيلوغرام	9.26	13.13
5	استطالة عند الاستراحة. الحد الأدنى	%	3.5	4.0
6	سمك الغطاء الواقي
	الاسمي	مم	1.2	1.2
	الحد الأدنى عند نقطة واحدة	مم	0.96	1.96
7	Impusewhsandvoag E1.250s		21kv/5min	21kv/5min

على:

تحت:

كابل الجهد المنخفض كابل 0.6KV XLPE موصل الألومنيوم سبيكة
