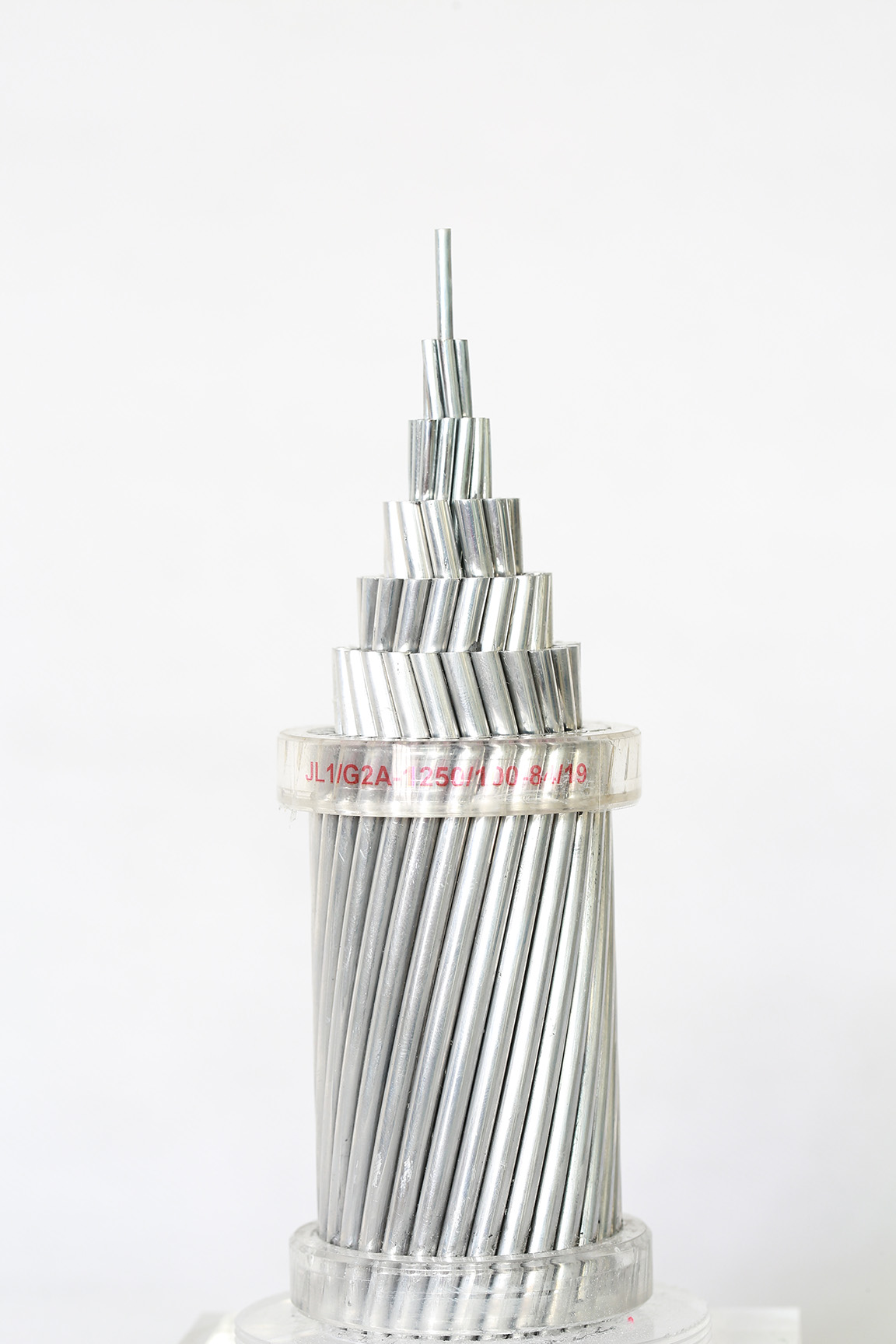

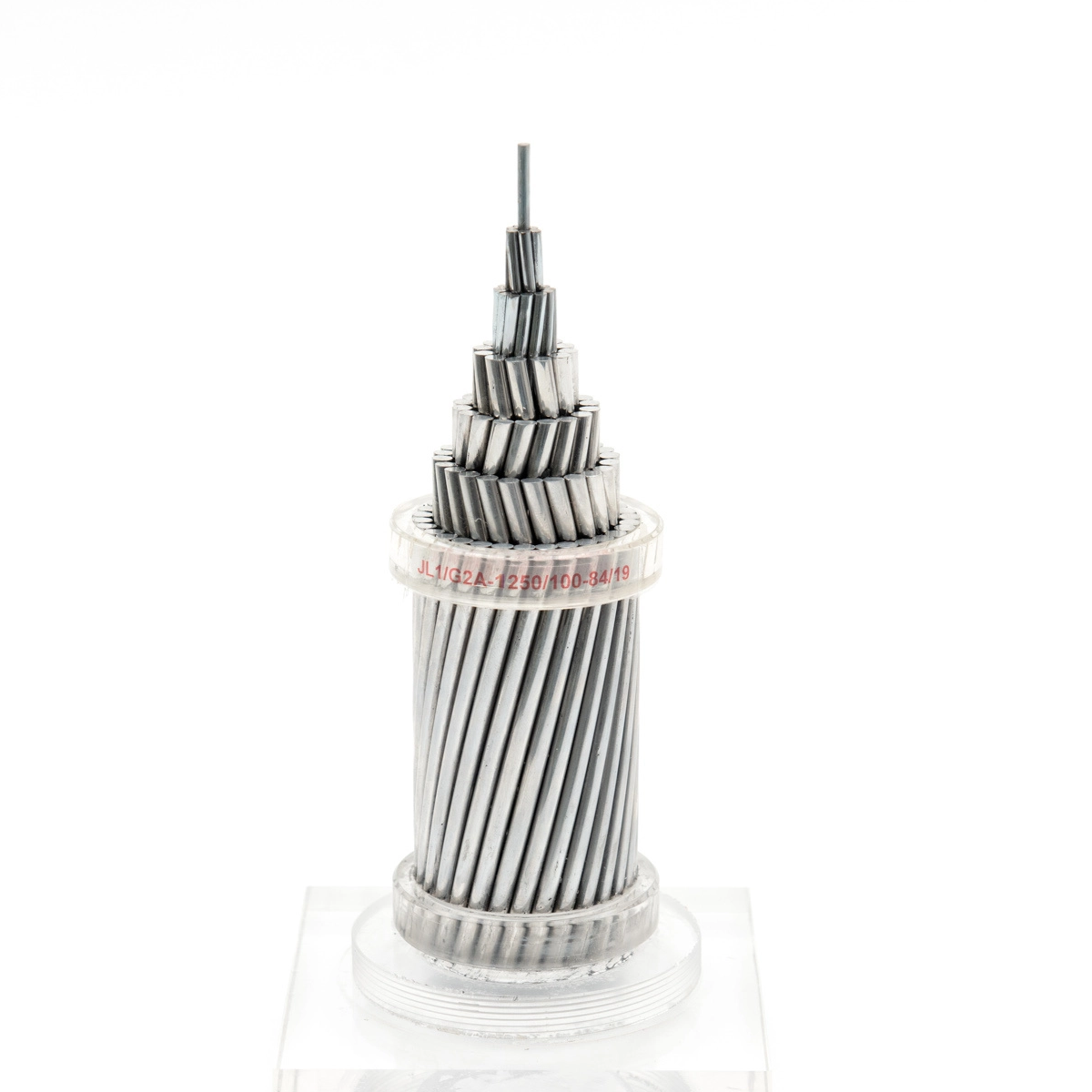

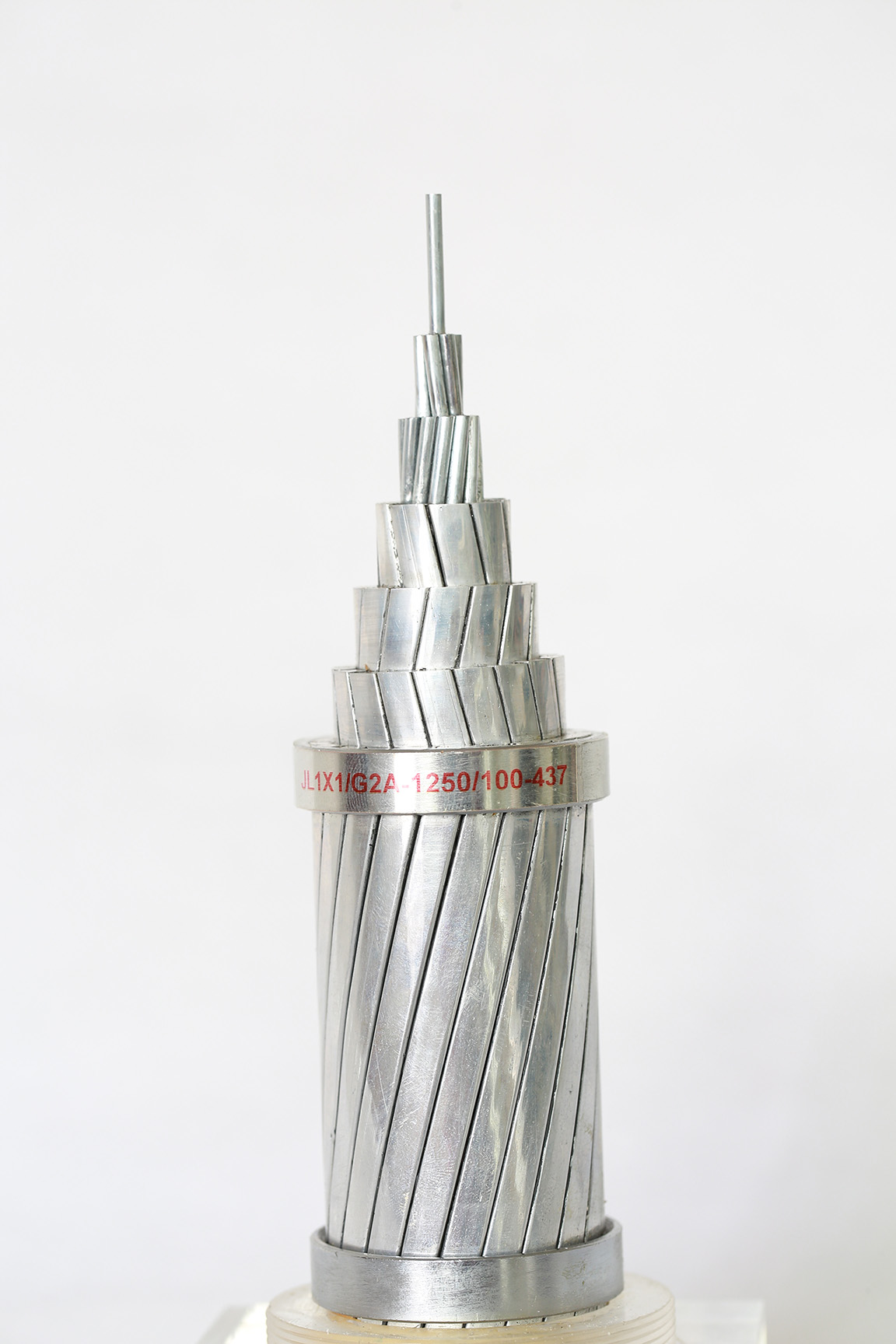

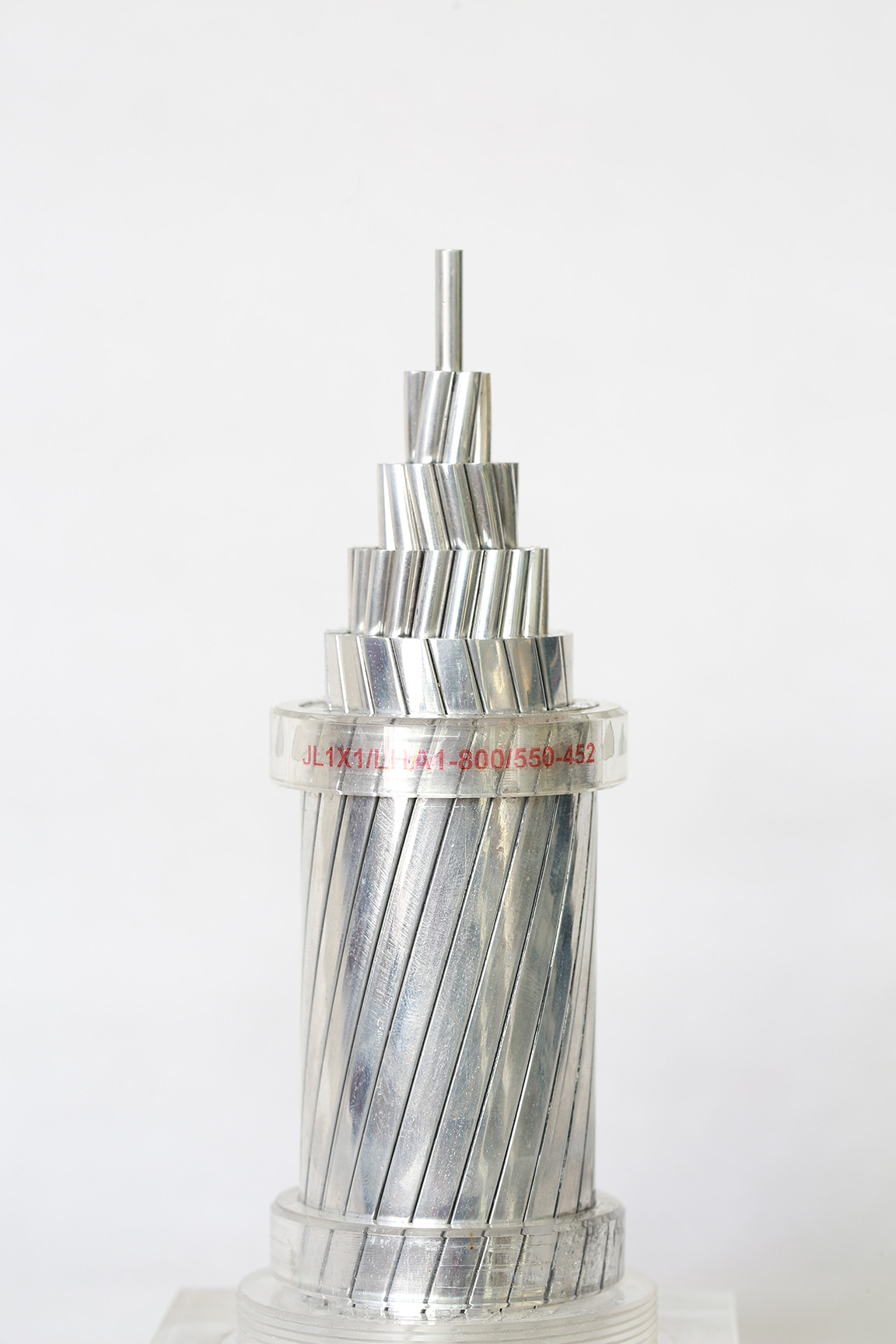

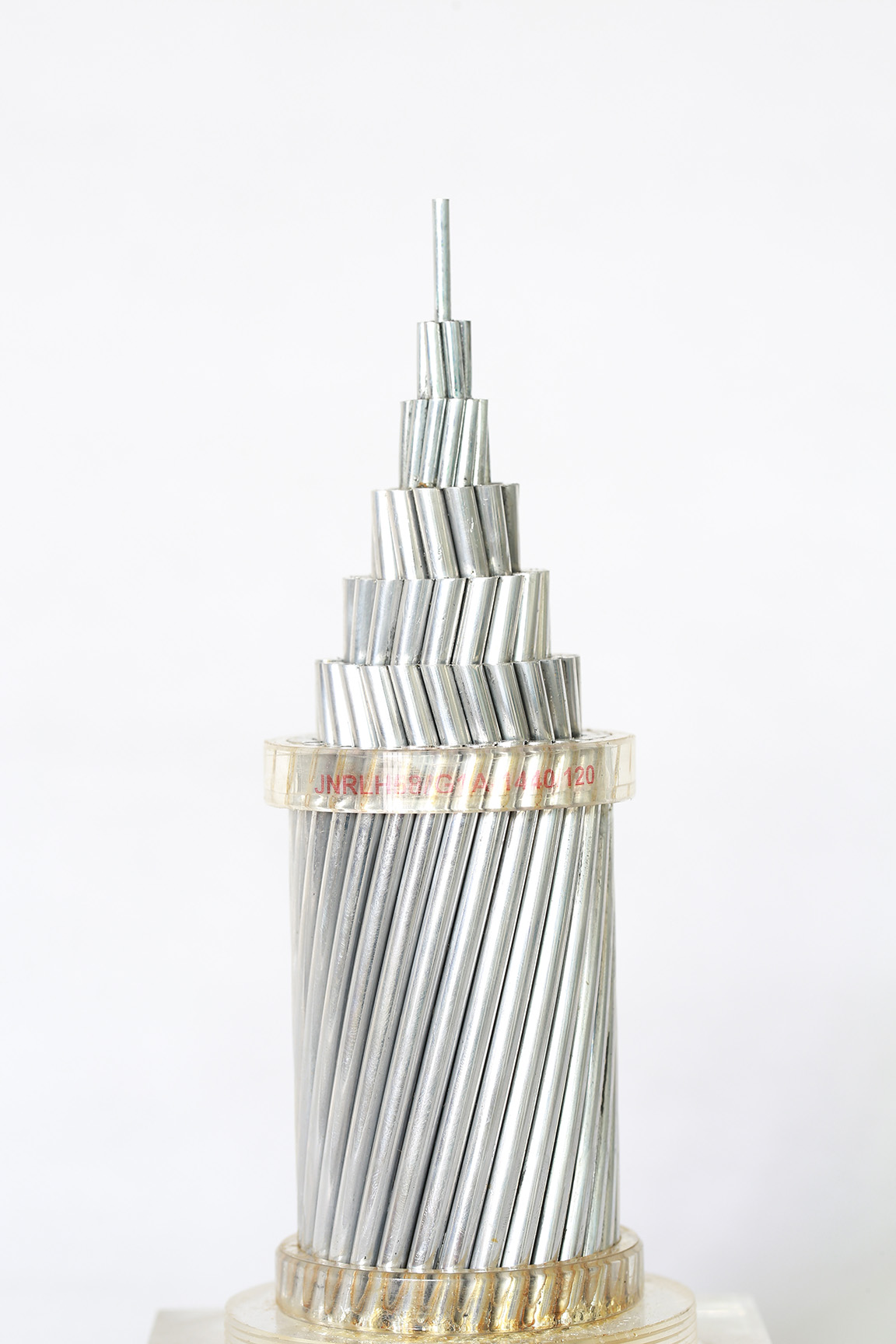

موصلات AAC عالية التوصيل لنقل الطاقة

5 0 مراجعات

جميع موصلات الألومنيوم (AAC) عبارة عن كابلات نقل علوية عالية النقاء مصممة لتوزيع الطاقة الفعال. يتكون من ≥99.7 ٪ من الألومنيوم المكرر بالكهرباء مع تقطعان المركز (7/19/37+ طبقات) ، AAC يتفوق في الموصلية العالية (62.5 ٪ IACs) ، تصميم خفيف الوزن (أخف 50 ٪ من النحاس) ، ومقاومة التآكل المتفوقة. مثالي للشبكات الحضرية والبيئات الساحلية مع فترات قصيرة إلى معتدلة ، توفر AAC توازنًا مثاليًا للتكلفة في البنية التحتية الكهربائية

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

نظرة عامة على المنتج

تعد شركة East Energy Electrical Engineering إحدى الشركات الرائدة المتخصصة في تصنيع جميع موصلات الألومنيوم (AAC) المتميزة ومجموعة كاملة من موصلات نقل الطاقة، بما في ذلك موصلات AAAC , وموصلات ACSR , وموصلات ACSR/AW والمزيد. تم تصميم الخاصة بنا موصلات AAC باستخدام الألومنيوم عالي النقاء المكرر كهربائيًا (≥99.7%) وتعتمد تقنية تجديل متحدة المركز متقدمة، تتوافق مع المعايير الدولية مثل BS 215 الجزء 1.

تغطي موصلات AAC نطاق حجم الموصل من 6 مم² إلى 1000 مم² (عادةً 50-400 مم²)، وتوفر أداءً استثنائيًا مع مقاومة تيار مستمر تبلغ ~28.3 نانومتر عند 20 درجة مئوية، وقوة شد تبلغ 50-165 ميجا باسكال ودرجة حرارة تشغيل مستمرة تصل إلى 80 درجة مئوية. على سبيل المثال، يمكن لموصل AAC بمساحة 400 مم² أن يصل إلى سعة تيار تصل إلى ~600 أمبير عند 75 درجة مئوية، مما يجعله خيارًا موثوقًا به لمشاريع توزيع الطاقة المتنوعة. كما نقدم أيضًا تكوينات جدائل قابلة للتخصيص وأطوال قياسية تتراوح من 2000 متر إلى 3500 متر (±5%)، مما يلبي تمامًا الاحتياجات الشخصية للعملاء العالميين.

المعلمة	تفاصيل
أحجام الموصل	من 6 ملم مربع إلى 1000 مم مربع (شائع: 50-400 مم مربع)
المقاومة العاصمة	~ 28.3 nΩ · م عند 20 درجة مئوية
قوة الشد	50-165 ميجا باسكال (يختلف بتكوين تقطعت بهم السبل)
درجة حرارة التشغيل	ما يصل إلى 80 درجة مئوية (مستمر)
السعة الحالية	يختلف عن طريق المقطع العرضي (على سبيل المثال ، 400 مم مربع: ~ 600 A عند 75 درجة مئوية)
التمدد الحراري	23 × 10⁻⁶/درجة مئوية
الطول القياسي	2000 - 3،500 م ± 5 ٪ (V

فوائد المنتج

أداء كهربائي متفوق

مع موصلية 62.5% IACS، تضمن موصلات AAC الخاصة بنا نقل الطاقة بكفاءة مع الحد الأدنى من فقدان الطاقة، وهو ما يتفوق بكثير على العديد من الموصلات التقليدية في السوق. عملية الجديل متحدة المركز الدقيقة تضمن التوزيع الموحد للتيار، مما يقلل بشكل فعال من تأثير الجلد ويحسن كفاءة النقل.

خفيفة الوزن ومقاومة للتآكل

نظرًا لأن وزنها أخف بنسبة 50% من الموصلات النحاسية، تعمل موصلات AAC على تقليل الحمل على أبراج النقل بشكل كبير وتبسيط عملية التركيب، مما يقلل تكاليف النقل والبناء. بالإضافة إلى ذلك، فإن مادة الألومنيوم عالية النقاء تمنح الموصلات مقاومة ممتازة للتآكل، مما يجعلها مثالية للبيئات القاسية مثل المناطق الساحلية ذات الرطوبة العالية والشبكات الحضرية ذات الظروف الكيميائية المعقدة.

فعالة من حيث التكلفة ودائمة

بالمقارنة مع الموصلات المعدنية الأخرى، فإن موصلات AAC الخاصة بنا تحقق التوازن الأمثل بين الأداء والتكلفة. الخصائص الميكانيكية المستقرة تضمن عمر خدمة طويل، مما يقلل من تكرار الصيانة والاستبدال. وفي الوقت نفسه، يتوافق المنتج مع معايير الجودة العالمية، مما يضمن التشغيل الآمن والمستقر لعقود من الزمن.

مرونة التصميم القابلة للتخصيص

نحن ندعم التخصيص المرن لحجم الموصل، وهيكل الجدائل، والطول والمعلمات الأخرى وفقًا لمتطلبات العملاء. سواء كانت منتجات قياسية أو مواصفات خاصة لمشاريع محددة، يمكن لفريق البحث والتطوير المحترف لدينا تقديم حلول مخصصة لتلبية الاحتياجات الفريدة للسيناريوهات المختلفة.

الاستخدام

شبكات الطاقة الحضرية

في المناطق الحضرية ذات الكثافة السكانية العالية، يكون التصميم الخفيف والمدمج لموصلات AAC مناسبًا لخطوط النقل العلوية ذات الامتدادات القصيرة إلى المتوسطة. ويمكن دمجها بسلاسة في نظام شبكة الطاقة الحضرية الحالي، مما يؤدي بشكل فعال إلى حل مشكلة مساحة التثبيت المحدودة وتحسين قدرة إمدادات الطاقة في المنطقة الحضرية الأساسية.

مشاريع توزيع الطاقة الساحلية

غالبًا ما تتأثر المناطق الساحلية برذاذ الملح والرطوبة، مما يضع متطلبات عالية لمقاومة الموصلات للتآكل. يمكن الخاصة بنا لموصلات AAC مقاومة التآكل الناتج عن البيئات القاسية، مما يضمن نقل الطاقة المستقر للمجمعات الصناعية الساحلية والمناطق السكنية ومرافق الموانئ.

تجديد شبكة الطاقة في المناطق الريفية والضواحي

بالنسبة لشبكات الطاقة الريفية والضواحي ذات الأحمال المتناثرة نسبيًا، تكون موصلات AAC فعالة من حيث التكلفة وسهلة التركيب. ويمكن نشرها بسرعة لتحسين موثوقية إمدادات الطاقة في المناطق النائية، مما يساعد على تعزيز بناء كهربة الريف.

أنظمة إمداد الطاقة الصناعية والتجارية

تتمتع المصانع الكبيرة ومراكز التسوق ومباني المكاتب وغيرها من المرافق الصناعية والتجارية واسعة النطاق بمتطلبات عالية لاستقرار إمدادات الطاقة. يمكن الخاصة بنا لموصلات AAC تلبية متطلبات نقل التيار العالي، مما يضمن التشغيل المستمر للمعدات ويقلل من مخاطر انقطاع التيار الكهربائي.

لماذا تختارنا؟

تكنولوجيا التصنيع المتقدمة

لدينا مجموعة كاملة من خطوط الإنتاج الآلي وأنظمة مراقبة الجودة الصارمة. بدءًا من اختيار سبائك الألومنيوم عالية النقاء وحتى اختبار الموصل النهائي، تتوافق كل عملية مع المعايير الدولية. تضمن معدات الجدل الدقيقة تجانس هيكل الموصل، ويقوم فريق الاختبار المحترف بإجراء اختبارات متعددة على التوصيل، وقوة الشد ومقاومة التآكل لضمان أن كل دفعة من المنتجات تلبي أعلى معايير الجودة.

التخصيص القوي وقدرات تصنيع المعدات الأصلية

مع فريق البحث والتطوير المحترف وخطوط الإنتاج المرنة، يمكننا تقديم خدمات تصنيع المعدات الأصلية للعملاء العالميين، بما في ذلك تخصيص مواصفات المنتج وطباعة الشعارات وتوفير حلول التعبئة والتغليف الشخصية. سواء كنت بحاجة إلى موصلات AAC القياسية أو موصلات خاصة مثل موصلات AAAC وموصلات ACSR المصممة خصيصًا لمشاريع محددة، يمكننا الاستجابة بسرعة لاحتياجاتك وتقديم منتجات عالية الجودة في الوقت المحدد.

تجربة صناعة غنية وشهادة عالمية

باعتبارنا مصنعًا محترفًا لموصلات نقل الطاقة، لدينا خبرة غنية في خدمة مشاريع هندسة الطاقة العالمية. لقد حصلت منتجاتنا على عدد من الشهادات الدولية، وتتوافق مع المعايير مثل DIN 48201، وNFC 34-125، وASTM B 399، ويتم تصديرها إلى العديد من البلدان والمناطق حول العالم، وحازت على تقدير كبير من العملاء.

خدمة ما بعد البيع الشاملة

نحن نقدم مجموعة كاملة من خدمات ما بعد البيع، بما في ذلك الاستشارة الفنية وإرشادات التثبيت وصيانة المنتج. فريقنا الفني المحترف متاح على مدار الساعة طوال أيام الأسبوع لحل أي مشاكل يواجهها العملاء في عملية استخدام المنتج. بالإضافة إلى ذلك، قمنا بإنشاء شبكة لوجستية سليمة لضمان تسليم المنتجات للعملاء بسرعة وأمان.

التعليمات

ما هي المعايير التي تتوافق معها موصلات AAC الخاصة بك ؟

تتوافق الخاصة بنا موصلات AAC بشكل أساسي مع معيار BS 215 Part 1 . وفي الوقت نفسه، يمكننا أيضًا إنتاج منتجات تلبي المعايير الدولية الأخرى مثل DIN 48201 وNFC 34-125 وASTM B 399 وفقًا لاحتياجات العملاء.

هل يمكنك توفير طول مخصص وتكوين تجديل لموصلات AAC؟?

نعم، نحن ندعم التخصيص المرن. الطول القياسي لموصلات AAC لدينا هو 2000-3500 متر (±5%)، ويمكننا أيضًا توفير أطوال أقصر أو أطول وفقًا لمتطلبات العملاء. فيما يتعلق بتكوين الجدائل، يمكننا تعديل عدد الخيوط وقطر السلك لتلبية متطلبات الأداء الكهربائية والميكانيكية المختلفة.

ما هو وقت التسليم للطلبات بالجملة لموصلات AAC؟?

يعتمد وقت التسليم على كمية الطلب ومواصفات المنتج. بالنسبة للمنتجات القياسية، عادة ما يكون وقت التسليم للطلبات بالجملة من 2 إلى 4 أسابيع. بالنسبة للمنتجات المخصصة، سنؤكد وقت التسليم المحدد مع العملاء وفقًا للبحث والتطوير وتقدم الإنتاج.

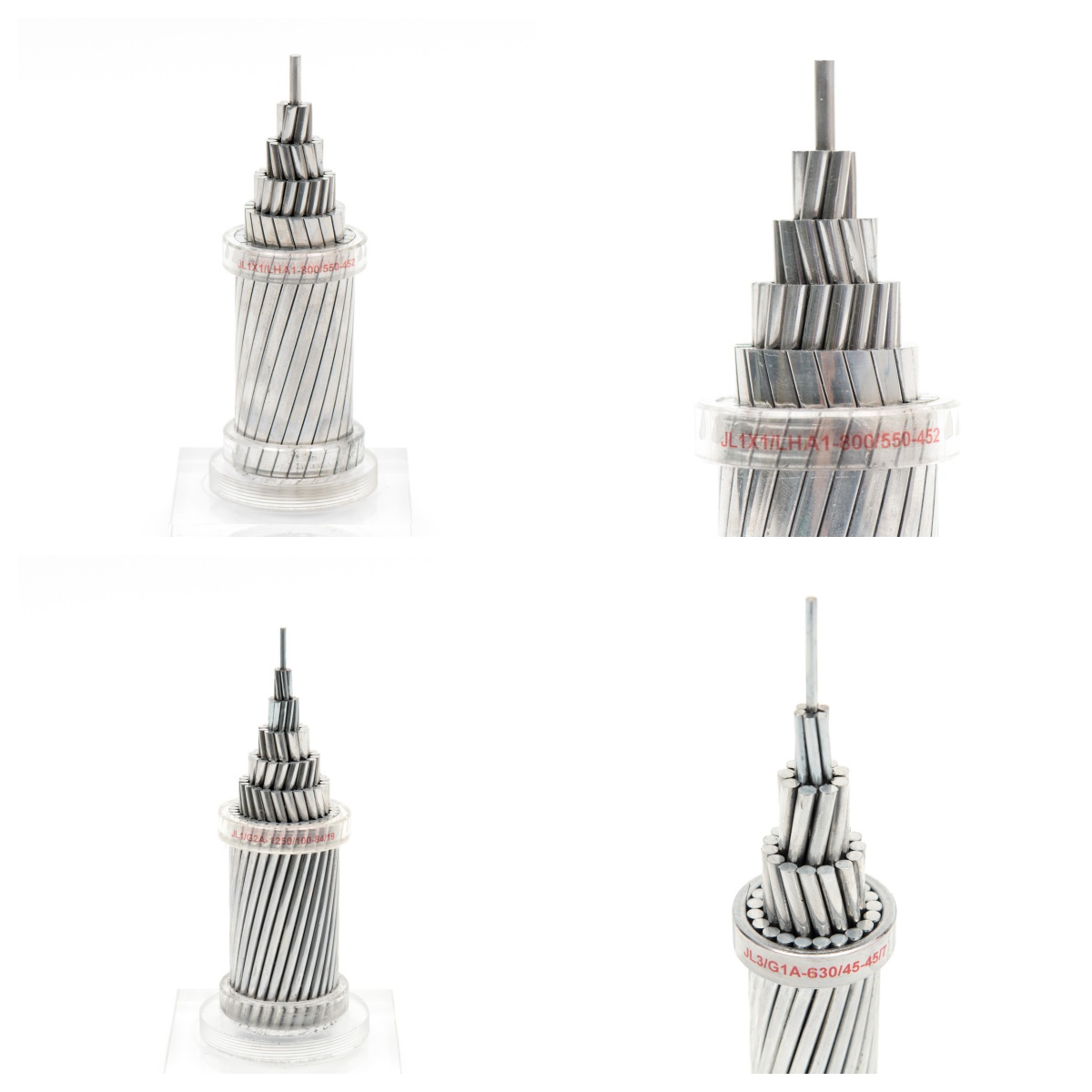

AAC01

شفرة	منطقة		تقطعت بهم السبل وقطر الأسلاك	تقريبا. القطر العام	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	الاسمي	فِعلي	تقطعت بهم السبل وقطر الأسلاك	تقريبا. القطر العام	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	AWG أو MCM	مم	رقم/مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
الخوخ	6	13.29	7/1.554	4.67	37	2.49	2.1692	3500
وَردَة	4	21.16	7/1.961	5.89	58	3.96	1.3624	3000
قزحية	2	33.61	7/2.474	7.42	93	5.97	0.8577	2500
بانسي	1	42.39	7/2.776	8.33	117	7.32	0.6801	2500
الخشخاش	1/10	53.48	7/3.119	9.36	147	8.73	0.539	2000
أستتر	2/0	67.42	7/3.503	10.51	186	11	0.4276	3500
Phlox	3/0	85.03	7/3.932	11.8	234	13.47	0.339	3000
Oxlip	4/0	107.23	7/4.417	13.26	296	16.98	0.2686	2000
فاليريان	250	126.71	19/2.913	14.57	349	20.62	0.2275	2000
Sneezewort	250	126.71	7/4.80	14.4	349	20.07	0.2275	2000
غار	266.8	135.16	19/3.01	15.05	373	22	0.2133	2000
ديزي	266.8	135.16	7/4.96	14.9	373	21.41	0.2133	2000
الفاوانيا	300	152	19/3.193	15.97	419	24.03	0.1896	3000
توليب	336.4	170.45	19/3.381	16.91	470	26.95	0.1691	3000
النرجس البري	350	177.35	19/3.447	17.24	489	28.04	0.1625	3000
القنا	397.5	201.42	19/3.673	18.36	555	31.84	0.1431	2500
Goldentuft	450	228	19/3.909	19.55	629	34.99	0.1264	2000
Syringa	477	241.68	37/2.862	20.19	666	38.49	0.1193	2500
الكون	477	241.68	19/4.023	20.12	666	37.08	0.1193	2000
صفير	500	253.35	3712.951	20.65	698	40.35	0.1138	2500
زينيا	500	253.35	19/4.12	20.6	698	38.88	0.1138	2000

شفرة	منطقة		تقطعت بهم السبل وقطر الأسلاك	تقريبا. القطر العام	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	الاسمي	فِعلي	تقطعت بهم السبل وقطر الأسلاك	تقريبا. القطر العام	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	AWG أو MCM	مم	رقم/مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
داهوا	556.5	282	19/4.346	21.73	777	43.27	0.1022	2000
الهدال	556.5	282	37/3.114	21.79	777	43.62	0.1022	2000
iejoow حلوة	600	304	37/3.233	22.63	838	47.03	0.0948	2000
السحلية	636	322.25	37/3.33	23.31	688	49.85	0.0894	2000
هيوشرا	650	329.35	37/3.366	23.56	908	50.95	0.0875	2000
علَم	700	354.71	61/2.72	24.48	978	51.46	0.0813	2000
Verbena	700	354.71	37/3.493	24.45	978	54.87	0.0813	2000
الكبوسين أبو خنجر	715.5	362.58	61/2.75	24.76	1000	58.74	0.0795	2000
البنفسجي	715.5	362.58	37/3.533	24.74	1000	56.09	0.0795	3000
cattail	750	380	61/2.817	25.35	1،048	59.85	0.0759	2000
Petunia	750	380	37/3.617	25.32	1،048	58.75	0.0759	3000
LILAC	795	402.84	61/2.9	26.11	1،111	63.45	0.0715	2000
Arbutus	795	402.84	37/3.724	26.06	1،111	62.32	0.0715	3000
Shapdragon	900	456.06	61/3.086	27.78	1،257	69.78	0.0632	3000
عرف الديك	900	456.06	37/3.962	27.73	1،257	68.48	0.0632	2500
Goldenrod	954	483.42	61/3.177	28.6	1،333	78.96	0.0596	2000
ماجنوليا	954	483.42	37/4.079	28.55	1،333	72.58	0.0596	2500
كاميليا	1000	506.71	61/3.251	29.36	1،397	77.53	0.0569	2000
هوكويد	1000	506.71	37/4.176	29.23	1،397	76.08	0.0569	2500
لاركسبور	1،033.5	523.68	61/3.307	29.76	1444	80.12	0.055	2500
الجريس عشبة نباتية	1،033.5	523.68	37/4.244	29.72	1444	78.63	0.055	2500
MARIGOLD	1،113	563.93	61/3.432	30.89	1،555	86.28	0.0511	2500
الزعرور	1،192.5	604.26	61/3.551	31.05	1،666	92.45	0.0477	2000
نرجس	1،272	644.51	61/3.668	33.02	1777	98.61	0.0447	2000
كولومبين	1،351.5	684.84	61/3.78	34.01	1،888	104.78	0.0421	2000
قرنفل	1431	725.1	61/3.89	35.03	1،999	107.68	0.0398	2000
gladiolus	1،510.5	765.35	61/4.00	35.09	2،110	113.65	0.0376	2000
CoreOps	1،590	805.68	61/4.099	36.51	2،221	119.64	0.0358	2000
جيسامين	1750	886.71	61/4.302	38.73	2،445	131.68	0.0325	1500

AAC

المنتج: الموصلات Allaluminum

المعايير: BS 215 ، الجزء 1

الرسم النموذجي :

شفرة	منطقة		تقطعت بهم السبل وقطر الأسلاك	تقريبا. القطر العام	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	الاسمي	فِعلي	تقطعت بهم السبل وقطر الأسلاك	تقريبا. القطر العام	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	AWG أو MCM	مم	رقم/مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
ميدج	22	23.33	7/2.06	6.2	64	3.99	1.227	2500
aphis	25	26.4	3/3.35	7.2	73	4.11	1.081	2000
غنات	25	26.8	7/2.21	6.6	73	4.59	1.066	2000
السوسة	30	31.6	3/3.66	7.9	86	4.86	0.9082	3000
موس كيتو	35	37	7/2.59	7.8	101	6.03	0.7762	2000
الدعوم	40	42.8	7/2.79	8.4	117	6.87	0.6689	2000
النملة	50	52.83	7/3.1	9.3	145	8.28	0.5419	2000
سافر	60	63.55	7/3.4	10.2	174	9.9	0.4505	2000
زجاجة زرقاء	70	73.7	7/3.66	11	202	11.34	0.3881	3000
الأذن	75	78.5	7/3.78	11.4	215	11.94	0.3644	3000
قادوب العشب	80	84.1	7/3.91	11.7	230	12.78	0.3406	3000
كليج	90	95.6	7/4.17	12.5	262	14.53	14.53	2500
دبور	100	106	7/4.39	13.2	290	16	0.2702	2000
خنفساء	100	106.6	19/2.67	13.4	293	17.42	0.2704	2000
نحلة	125	132	7/4.90	14.7	361	19.94	0.2169	2000
لعبة الكريكيت	150	157.9	7/5.36	16.1	432	23.85	0.1813	1500
زنبور	150	157.6	19/3.25	16.3	434	27.7	0.1825	3000
الديك روش	250	265.7	19/4.22	21.1	731	40.4	0.1083	2000
بدون طيار	350	373.3	37/3.58	25.1	1029	57.45	0.07741	3500
عمود الطعام	175	186	19/3.53	17.7	512	28.63	0.1547	2500
شيفر	200	213.2	19/3.78	18.9	587	32.4	0.1349	2500
عنكبوت	225	236.9	19/3.99	20	652	36.01	0.1211	2000
فراشة	300	322.7	19/4.65	23.3	688	48.7	0.08916	1500
عثة	350	373.2	1915	25	1،027	56.37	0.07711	1500
الجراد	400	428.5	1915.36	26.8	1،179	64.73	0.0671	1500
سنتي بيد	400	415.2	37/3.78	26.5	1،145	63.1	0.06944	3000
Maybug	450	486.9	37/4.09	28.6	1،342	74.01	0.05931	2500
العقرب	500	529.5	37/4.27	29.9	1460	79.98	0.05441	2500
الزيز	500	628.6	37/4.65	32.6	1733	94.95	0.04588	2000
تاران تولا	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1500

aaac

المنتج: موصلات سبيكة Allaluminum

المعايير: DIN 48201

الرسم النموذجي:

منطقة		تقطعت بهم السبل وقطر الأسلاك	تقريبا. إجمالي قطر	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
الاسمي	فِعلي	تقطعت بهم السبل وقطر الأسلاك	تقريبا. إجمالي قطر	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
AWG أو MCM	MM³	رقم/مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
16	15.89	7/1.7	5.1	44	4.41	2.091	3000
25	24.25	7/2.1	6.3	67	6.77	1.3703	3000
35	34.36	7/2.5	7.5	94	9.61	0.9669	3000
50	49.46	7/3.0	9	135	13.82	0.6714	3000
50	46.36	19/1.8	9	133	13.54	0.6905	3000
70	65.82	19/2.1	10.5	181	18.39	0.5073	2000
95	93.27	19/2.5	12.5	256	26.09	0.3579	2000
120	117	19/2.8	14	322	32.72	0.2854	2000
150	147.1	37/2.25	15.7	406	41.1	0.2274	2000
185	181.6	37/2.5	17.5	501	50.77	0.1842	2000
240	242.5	61/2.25	20.2	670	67.79	0.1383	2000
300	299.4	61/2.5	22.5	827	83.73	0.112	2000
400	400.1	61/2.89	26	1،105	111.83	0.0938	2000
500	499.8	61/3.23	29.1	1،381	139.74	0.06709	2000

aaac

المنتج: موصلات سبيكة Allaluminum

المعايير: NFC 34- 125

الرسم النموذجي:

Designation

منطقة

مقابل

نحاس

منطقة

قطر سلك تقطعت بهم السبل

إجمالي

قطر

الاسمي

كسر

حمولة

الاسمي

مقاومة

في 20 ℃

معيار

وزن

معيار

طول

لا.

مم

كيلوغرام

أوم/كم

م ± 5 ٪

ASTER 22

21.99

2.00

6.00

710

1.50

60.2

4000

ASTER 34-4

34.36

18.8

2.50

7.50

1.105

0.958

3000

ASTER 54-6

54.55

29.8

3.15

9.45

1.755

0.603

149

3000

Aster 75-5

75.54

41.3

2.25

11.26

2.430

0.438

208

3000

ASTER 93-3

93.27

2.50

12.50

3.000

0.354

257

3000

ASTER 117

116.98

63.9

2.80

14.00

3.765

0.283

322

2000

ASTER 148

148.01

80.9

3.15

15.75

4.765

0.224

407

2000

ASTER 181-6

181.62

99.2

2.50

17.50

5.845

0.183

500

2000

ASTER 228

227.83

124.5

2.80

19.60

7.340

0.146

627

2000

ASTER 288

288.34

157.6

3.15

22.05

9.280

0.115

794

2000

ASTER 366

366.22

200.1

3.55

24.85

11.785

0.0905

1،009

2500

ASTER 570

570.22

311.6

3.45

31.05

18.360

0.0583

1574

2000

AACSR

المنتج: الموصلات المقواة الصلب

المعايير: النموذجي Allaluminumalloy NFC 34- 125

الرسم: الهندسة الكهربائية East Energy

Designation	فُولاَذ منطقة	آل سبيكة منطقة	توت.	مكافئ -النحاس منطقة	رقم				تقريبا. ديا بشكل عام.		نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا. وزن	الأمراض المنقولة جنسيا. طول
	فُولاَذ منطقة	آل سبيكة منطقة	توت.	مكافئ -النحاس منطقة	فُولاَذ		آل سبيك		جوهر الصلب	مكتمل كوند.	نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃
	مم	مم	مم	مم	لا.		لا.		مم	مم	دان	أوم/كم	كجم/كم	م ± 5 ٪
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2،360	1.17	155	4000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4560	0.88	276	4000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5،770	0.695	348	3000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10،815	0.58	636	3000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13،685	0.466	802	3000
الباستيل 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8،185	0.279	547	3000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16،895	0.378	990	3000
الباستيل 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10،120	0.227	675	3000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21200	0.3	1،244	2000
الباستيل 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12،680	0.18	848	2000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26،800	0.237	1570	2000
الباستيل 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16050	0.142	1،074	2000
الباستيل 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20،875	0.162	1،320	2000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8،035	0.642	481	4000
الباستيل 412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20830	0.103	1،593	2500

aaac

المنتج: سبيكة Allaluminum موصلات

المعايير: ASTM B 399

الرسم النموذجي:

شفرة	منطقة		حجم ووجود ACSR بقطر متساوٍ		رقم وقطر الأسلاك	إجمالي قطر	وزن	الاسمي كسر حمولة	معيار طول
	الاسمي	فِعلي	حجم ووجود ACSR بقطر متساوٍ		رقم وقطر الأسلاك	إجمالي قطر	وزن	الاسمي كسر حمولة
	MCM	مم	AWG أو MCM	آل/الصلب	مم	مم	كجم/كم	كيلوغرام	م ± 5
أكرون	30.58	15.48	6	6/1	7 × 1.68	5.04	42.7	4.92	3000
ألتون	48.69	24.71	4	6/1	7 × 2.12	6.35	68	7.84	3000
أميس	77.47	39.22	2	6/1	7 × 2.67	8.02	108	12.45	2000
أزوسا	123.3	62.38	1/0	6/1	7 × 3.37	10.11	172	18.97	2000
أنهايم	155.4	78.65	2/0	6/1	7 × 3.78	11.35	217	23.93	3000
أمهرست	195.7	99.22	3/0	6/1	7 × 4.25	12.75	273	30.18	2500
تحالف	246.9	125.1	4/0	6/1	7 × 4.77	14.31	345	38.05	2000
بوت	312.8	158.6	266.8	26/7	19 × 3.26	16.3	437	48.76	3000
كانتون	394.5	199.9	336.4	26/7	19 × 3.66	18.3	551	58.91	2500
القاهرة	465.4	235.8	397.5	26/7	19 × 3.98	19.88	650	69.48	2000
دارين	559.5	283.5	477	26/7	19 × 4.36	21.79	781	83.52	2000
الجين	652.4	330.6	556.5	26/7	19 × 4.71	23.54	911	97.42	1500
فلينت	740.8	375.3	636	26/7	37 × 3.59	25.16	1،035	108.21	3000
جريلي	927.2	469.8	795	26/7	37 × 4.02	28.14	1،295	135.47	2500

aaac

المنتج: موصلات سبيكة Allaluminum

المعايير: ASTM B 399

الرسم النموذجي:

منطقة		تقطعت بهم السبل وقطر الأسلاك	تقريبا. إجمالي قطر	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
الاسمي	فِعلي	تقطعت بهم السبل وقطر الأسلاك	تقريبا. إجمالي قطر	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
AWG أو MCM	مم	مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
6	13.3	7/1.554	4.67	37	4.22	2.5199	3500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3500
3/0	85.03	7/3.932	11.8	234	25.86	0.3936	3000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2000
250	126.66	19/2.913	14.57	349	38.93	0.2642	2000
300	152.1	19/3.193	15.97	419	46.77	0.2199	3000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3000
400	202.71	19/3.686	18.43	559	59.74	0.165	2500
450	228	19/3.909	19.55	629	67.19	0.1467	2000
500	253.35	19/4.120	20.6	698	74.64	0.1321	2000
550	278.6	37/3.096	21.67	768	83.8	0.1202	2000
600	303.8	37/3.233	22.63	838	91.38	0.1102	2000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2000
700	354.55	37/3.493	24.45	978	102.2	0.0944	3500
750	380.2	37/3.617	25.32	1،049	109.6	0.088	3000
800	405.15	37/3.734	26.14	1،117	116.8	0.0826	3000
900	456.16	37/3.962	27.73	1،258	131.5	0.0733	3000
1000	506.71	37/4.176	29.23	1،399	146.1	0.066	2500

aaac

المنتج: موصلات سبيكة Allaluminum

المعايير: BS EN 50182

الرسم النموذجي:

شفرة	منطقة		تقطعت بهم السبل والأسلاك ديا.	تقريبا. قطر Oyerall	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	الاسمي	فِعلي	تقطعت بهم السبل والأسلاك ديا.	تقريبا. قطر Oyerall	وزن	الاسمي كسر حمولة	العاصمة الاسمية مقاومة في 20 ℃	معيار طول
	مم	مم	مم	مم	كجم/كم	كيلوغرام	أوم/كم	م ± 5
	10	11.9	7/1.47	4.41	32	3.33	2.277	2500
صندوق	15	18.8	7/1.85	5.55	51	5.27	1.749	2000
أكاسيا	20	23.9	7/2.08	6.24	65	6.7	1.384	2500
لوز	25	30.1	7/2.34	7.02	82	8.44	1.094	2000
الأرز	30	35.5	7/2.54	7.62	97	9.95	0.9281	2000
	35	42.2	7/2.77	8.31	115	11.83	0.78	2000
التنوب	40	47.8	7/2.95	8.85	131	13.4	0.688	2500
بندق	50	59.9	7/3.30	9.9	164	16.8	0.5498	2000
PINE	60	71.7	7/3.61	10.83	196	20.1	0.4595	3000
	70	84.1	7/3.91	11.73	230	23.57	0.3917	3000
الصفصاف	75	89.8	7/4.04	12.12	246	25.17	0.3669	2500
	80	96.5	7/4.19	12.57	264	27.04	0.341	2500
	90	108.8	7/4.45	13.35	298	30.5	0.3026	2000
البلوط	100	118.9	7/4.65	13.95	325	33.3	0.2769	2000
	100	118.7	19/2.82	14.1	326	33.3	0.2786	2000
التوت	125	151.1	19/3.18	15.9	415	42.3	0.219	3000
رماد	150	180.7	19/3.48	17.4	497	50.6	0.183	3000
الدردار	175	211	19/3.76	18.8	580	59.1	0.1568	2500
الحور	200	239	37/2.87	20.09	660	67	0.1387	2500
	225	270.3	37/3.05	21.35	744	75.7	0.1224	2000
شجر جميز	250	303	37/3.23	22.61	835	84.9	0.1094	2000
الأوباس شجر	300	362.1	37/3.53	24.71	998	101.5	0.09155	2000
	350	421.8	37/3.81	26.67	1163	118.2	0.0786	3000
ص	400	479.9	37/4.06	28.42	1323	134.5	0.06908	2500

ACST

المنتج: موصلات الألومنيوم معززة الصلب

المعايير: BS 215 الجزء 2

الرسم النموذجي:

منطقة				تقطعت بهم السبل & سلك قطر		تقريبا إجمالي ديا.	وزن			نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
nom.Alum.	الشب.	فُولاَذ	المجموع	الشب.	فُولاَذ	تقريبا إجمالي ديا.	الشب.	فُولاَذ	المجموع	نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
مم	مم	مم	مم	مم	مم	مم	كجم/كم	كجم/كم	كجم/كم	كيلوغرام	أوم/كم	م. ± 5 ٪
16/2.5	15.3	2.55	17.8	6/1.80	1/1.80	5.4	42	20	62	5.81	1.8793	2500
25/4.0	23.8	4	27.8	6/2.25	1/2.25	6.8	65	32	97	9.02	1.2028	2000
35/6.0	34.3	5.7	40	6/2.70	1/2.70	8.1	94	46	140	12.7	0.8353	2000
44/32.0	44	31.7	75.7	14/2.00	7/2.40	11.2	122	250	373	45.46	0.6573	2000
50/8.0	48.3	8	56.3	6/3.20	1/3.20	9.6	132	64	196	17.18	0.5946	2000
50/30	51.2	29.8	81	12/2.33	7/2.33	11.7	141	237	378	44.28	0.5644	2000
70/12	69.9	11.4	81.3	26/1.85	7/1.44	11.7	193	91	284	26.31	0.413	2000
95/15	94.4	15.3	109.7	26/2.15	7/1.67	13.6	260	123	383	35.18	0.3058	3000
95/55	96.5	56.3	152.8	12/3.20	7/3.20	16	266	446	714	80.2	0.2992	3000
105/75	105.7	75.5	181.5	14/3.10	19/2.25	17.5	292	599	899	106.69	0.2736	2000
120/20	121.6	19.8	141.4	26/2.44	7/1.9	15.5	336	158	494	44.94	0.2374	2500
120/70	122	71.3	193.3	12/3.60	7/3.60	18	337	564	904	98.16	0.2364	2500
125/30	127.9	29.8	157.7	30/2.33	7/2.33	16.3	353	238	590	57.86	0.2259	2500
150/25	148.9	24.2	173.1	26/2.70	7/2.10	17.1	411	194	604	54.37	0.1939	2000
170/40	171.8	40.1	211.9	30/2.70	7/2.70	18.9	475	319	794	77.01	0.1682	2000
185/30	183.8	29.8	213.6	26/3.00	7/2.33	19	507	239	744	66.28	0.1571	2500
210/35	209.1	34.1	243.2	26/3.20	7/2.49	20.3	577	273	848	74.94	0.138	2000
210/50	212.1	49.5	261.6	30/3.00	7/3.00	21	587	394	979	92.25	0.1363	2500
230/30	230.9	29.8	260.7	24/3.50	7/2.33	21	638	239	874	73.09	0.1249	3500
240/40	243	39.5	282.5	26/3.45	7/2.68	21.9	671	316	985	86.46	0.1188	3500
265/35	263.7	34.1	297.8	24/3.74	7/2.49	22.4	728	274	998	82.94	0.1094	3000
300/50	304.3	49.5	353.7	26/3.86	7/3.00	24.5	840	396	1،233	105.09	0.0949	3000
300/40	304.6	39.5	344.1	54/2.68	7/2.68	24.1	843	317	1،155	99.3	0.0949	2000
340/30	339.3	29.8	369.1	48/3.00	7/2.33	25	938	242	1،174	92.56	0.0851	2500
380/50	382	49.5	431.5	54/3.00	7/3.00	27	1،056	397	1448	120.91	0.0757	3000
385/35	386	34.1	420.1	48/3.20	7/2.49	26.7	1،067	277	1،336	104.31	0.0748	2000
435/55	434.3	56.3	490.6	54/3.20	7/3.20	28.8	1،203	450	1،647	136.27	0.0666	2000
450/40	448.7	39.5	488.2	48/3.45	7/2.68	28.7	1،241	320	1553	120.19	0.0644	2000
490/65	490.3	63.6	553.9	54/3.40	7/3.40	30.6	1،356	510	1850	152.85	0.059	2000
485/35	494.1	34.1	528.2	45/3.74	7/2.49	29.9	1،363	283	1،636	120.31	0.0584	2000
510/45	510.2	45.3	555.5	48/3.68	7/2.87	30.7	1413	365	1770	134.33	0.0566	2000
550/70	550	71.3	621.3	54/3.60	7/3.60	32.4	1520	572	2،065	167.42	0.0526	2000
560/50	561.7	49.5	611.2	48/3.86	7/3.00	32.2	1553	401	1943	146.28	0.0514	2000
570/40	565.5	39.5	610.3	45/4.00	7/2.68	32.2	1563	325	1،889	137.98	0.0506	2500
632/45	632.1	45.3	677.4 764.8	45/4.23 54/4.00	7/2.87	34	1754	364	2،183	155.52	0.0442	2500
680/85	678.8	86	677.4 764.8	45/4.23 54/4.00	19/2.40	36	1،868	702	2،564	209.99	0.0426	2500

ACSR

المنتج: موصلات الألومنيوم معززة الصلب

المعايير: BS 215 الجزء 2

الرسم النموذجي:

شفرة	منطقة				تقطعت بهم السبل & سلك قطر		تقريبا. إجمالي ديا.	وزن			نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	nom.Alum	الشب.	فُولاَذ	المجموع	الشب.	فُولاَذ	تقريبا. إجمالي ديا.	الشب.	فُولاَذ	المجموع	نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	مم	مم	مم	مم	مم	مم	مم	كجم/كم	كجم/كم	كجم/كم	كيلوغرام	أوم/كم	م. ± 5 ٪
الخلد	10	10.62	1.77	12.39	6/1.50	1/1.50	4.5	29	14	43	4.14	2.076	3000
السنجاب	20	20.94	3.49	24.43	6/2.11	1/2.11	6.33	58	27	85	7.88	1.368	3000
غوفر	25	26.25	4.37	30.62	6/2.36	1/2.36	7.08	72	34	106	9.61	1.093	2500
ابن عرس	30	31.61	5.27	36.88	6/2.59	1/2.59	7.77	87	41	128	11.45	0.9077	2000
الثعلب	35	36.66	6.11	42.77	6/2.79	1/2.79	8.37	101	48	149	13.2	0.7822	2000
النمس	40	42.41	7.07	49.48	6/3.00	1/3.00	9	117	55	172	15.2	0.6766	2500
أرنب	50	52.88	8.82	61.7	6/3.35	1/3.35	10.05	145	69	214	18.35	0.5426	2000
المنك	60	63.18	10.53	73.71	6/3.66	1/3.66	10.98	173	82	255	21.8	0.4545	3000
الظربان	60	63.27	36.93	100.3	12/2.59	7/2.59	12.95	175	290	465	53	0.4567	2500
سمور	70	74.82	12.47	87.29	6/3.99	1/3.99	11.97	205	97	302	25.7	0.3825	2500
حصان	70	73.37	42.8	116.17	12/2.79	7/2.79	13.95	203	335	536	61.2	0.3936	2.000
الراكون	75	79.2	13.2	92.4	6/4.10	1/4.10	12.3	217	103	320	27.2	0.3622	2500
قضاعة	80	83.88	13.98	97.86	6/4.22	1/4.22	12.66	230	109	339	28.8	0.3419	2500
قطة	90	95.4	15.9	111.3	6/4.50	1/4.5	13.5	262	124	386	32.7	0.3007	2000
أرنبة	100	105	17.5	122.5	6/4.72	1/4.72	14.16	288	137	425	36	0.2733	2000
كلب	100	105	13.5	118.5	6/4.72	7/1.57	14.15	288	106	394	32.7	0.2733	2000
الضبع	100	105.8	20.44	126.2	7/4.39	7/1.93	14.57	290	160	450	40.9	0.2712	2000
النمر	125	131.3	16.8	148.1	6/5.28	7/1.75	15.81	360	132	492	40.7	0.2184	2000
ذئب	125	132.1	20.1	152.2	26/2.54	7/1.91	15.89	365	157	522	46.4	0.2187	2000
كوغار	125	130.3	7.25	137.5	18/3.05	1/3.05	15.25	362	57	419	29.8	0.2189	2000
نمر	125	131.1	30.6	161.7	30/2.36	7/2.36	16.52	362	240	602	58	0.2202	2500
ذئب	150	158	36.9	194.9	30/2.59	7/2.59	18.13	437	289	726	69.2	0.1828	2000
دينغو	150	158.7	8.8	167.5	18/3.35	1/3.35	16.75	437	69	506	35.7	0.1815	3000
الوشق	175	183.4	42.8	226.2	30/2.79	7/2.79	19.53	507	335	842	79.8	0.1576	2000
كاراكال	175	184.2	10.3	194.5	18/3.61	1/3.61	18.05	507	80	587	41.1	0.1563	2500
النمر	200	212	49.5	261.5	30/3.00	7/3.00	21	586	388	974	92.25	0.1363	2500
الأسد	225	238.5	55.6	294.2	30/3.18	7/3.18	22.26	659	436	1،095	100.6	0.1212	2000
دُبٌّ	250	264	61.6	325.6	30/3.35	7/3.35	23.45	730	483	1،213	111.1	0.1093	2000
معزة	300	324.3	75.7	400	30/3.71	7/3.71	25.97	896	593	1489	135.7	0.0891	3000
غنم	350	374.1	87.3	461.4	30/3.99	7/3.99	27.93	1،034	684	1718	155.9	0.07704	2500
الظباء	350	373.1	48.4	421.5	54/2.97	7/2.97	26.73	1،032	379	1411	118.2	0.07727	2500
البيسون	350	381.8	49.5	431.3	54/3.00	7/3.00	27	1،056	388	1444	120.9	0.07573	3000
جاكوار	200	210.6	11.7	222.3	18/3.86	1/3.86	19.3	580	91	671	46.55	0.1367	2000
عزيزي	400	429.3	100.2	529.5	30/4.27	7/4.27	29.89	1،186	785	1971	178.5	0.06726	2500
حمار وحشي	400	428.9	55.6	484.5	54/3.18	7/3.18	28.62	1،186	435	1،621	131.9	0.0674	2000
الأيائل	450	477	111.3	588.3	30/4.50	7/4.50	31.5	1،318	872	2،190	198.2	0.06056	2000
جمل	450	475.2	61.6	536.8	54/3.35	7/3.35	30.15	1،314	483	1797	145.7	0.06073	2500
موس	500	528.7	68.5	597.2	54/3.53	7/3.53	31.77	1.462	537	1.999	161.1	0.0547	2000

ACSR

المنتج: معزز الصلب

المعايير: ASTM الألمنيوم النموذجي

الرسم: الموصلات ب 232

شفرة	منطقة				تقطعت بهم السبل & سلك قطر		تقريبا. إجمالي ديا.	وزن			نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا طول
	nom.Alum	الشب.	فُولاَذ	المجموع	الشب.	فُولاَذ	تقريبا. إجمالي ديا.	الشب.	فُولاَذ	المجموع	نوم. كسر حمولة	NOM.DC مقاومة في 20 ℃	الأمراض المنقولة جنسيا طول
	مم	مم	مم	مم	مم	مم	مم	كجم/كم	كجم/كم	كجم/كم	كيلوغرام	أوم/كم	م. ± 5 ٪
ديك رومى	6	13.29	2.19	15.48	6/1.68	1/1.68	5.04	37	17	54	5.24	2.1586	3000
بجعة	4	21.16	3.55	24.71	6/2.12	1/2.12	6.36	58	27	85	8.32	1.3557	3000
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	42	100	10.53	1.3557	3.000
عصفور	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	44	136	12.7	0.8535	3000
تفرق	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	67	159	16.11	0.8535	2500
روبن	1	42.39	7.1	49.49	6/3.00	1/3.00	9	116	55	171	15.85	0.6767	2500
الغراب	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	69	216	19.32	0.5364	2000
السمان	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	88	273	23.62	0.4255	3000
حمامة	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	110	343	29.41	0.3373	2500
البطريق	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	139	433	37.06	0.2675	2000
الشمع	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	58	431	30.27	0.2133	3500
الحجل	266.8	135.16	22	157.16	26/2.57	7/2.00	16.28	374	172	546	50.29	0.2143	2500
النعام	300	152	24.71	176.11	26/2.73	7/2.12	17.28	421	193	614	56.52	0.1906	3000
ميرون	336.4	170.45	9.48	179.93	16/3.47	1/3.47	17.35	470	74	544	38.23	0.1691	2000
Linnet	336.4	170.45	27.81	198.26	26/2.89	7/2.25	18.31	472	217	689	62.71	0.1699	2500
الصفارية	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	311	784	77.27	0.1704	3000
Chickadee	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	87	642	43.99	0.1431	2500
برند	397.5	201.42	26.13	227.55	24/3.27	7/2.18	19.61	558	204	762	64.69	0.1438	2000
إيبيس	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	256	814	72.11	0.1438	2500
قبرة	397.5	201.42	48.97	248.39	30/2.92	7/2.92	20.44	560	367	927	88.69	0.1442	2500
البجع	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2000
وميض	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	245	915	76.66	0.1199	3000
هوك	477	241.68	39.42	281.1	26/3.44	7/2.67	21.79	670	308	978	86.65	0.1199	2000
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	441	1،112	105.34	0.1201	2000
Osprey	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	122	899	60.88	0.1022	2000
الببغاء	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	286	1،067	88.22	0.1027	3000
حمامة	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	359	1،140	101.03	0.1027	3000
نسر	556.5	282	65.81	347.81	30/3.46	7/3.46	24.21	783	515	1،298	122.92	0.103	3500
الطاووس	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	849	311	1،160	95.88	0.0945	3000
وسادة	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	390	1،240	108.14	0.0945	3000
البط الخشب	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	560	1411	128.84	0.0947	3000
البط البري	605	306.58	69.87	376.45	30/3.61	19/2.16	25.24	851	548	1،399	133.59	0.0947	2000
kingbird	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	139	1،028	69.55	0.08945	2000
روك	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	326	1.219	100.63	0.08989	2500

شفرة	منطقة				تقطعت بهم السبل & سلك قطر		تقريبا. إجمالي ديا.	وزن			نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	nom.Alum	الشب.	فُولاَذ	المجموع	الشب.	فُولاَذ	تقريبا. إجمالي ديا.	الشب.	فُولاَذ	المجموع	نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	مم	مم	مم	مم	مم	مم	مم	كجم/كم	كجم/كم	كجم/كم	كيلوغرام	أوم/كم	م. ± 5 ٪
جروسبيك	636	322.26	52.45	374.71	26/3.97	7/3.09	25.15 25.88	893	409	1،302	111.8	0.08989	3000
سكوتر	636	322.26	75.22	397.48	30/3.70	7/3.70	25.15 25.88	895	589	1484	135.44	0.09011	3000
البلشون الأبيض	636	322.26	73.55	395.8	30/3.70	19/2.22	25.9	894	576	1470	140.3	0.09011	3.000
سريع	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	70	958	60.52	0.08945	2000
فلامنغو	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	342	1،278	105.68	0.08577	2500
جانيت	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	938	429	1،365	117.33	0.08577	2500
stilt	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1،005	367	1،372	113.35	0.07989	2000
زرزور	715.5	362.53	59.03	421.61	26/4.21	7/3.28	26.68	1،005	461	1466	125.91	0.07989	2500
redwing	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1،006	647	1،653	153.94	0.08009	2000
الخرشنة	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1،116	217	1،333	97.37	0.07191	2500
كوندور	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1،116	408	1524	124.45	0.07191	3000
الوقواق	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1،116	408	1524	123.94	0.07191	2000
دريك	795	402.84	65.51	468.45	26/4.44	7/3.45	28.11	1،116	512	1.628	139.92	0.07191	2000
أبله	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1،110	88	1،198	74.34	0.07156	3000
MALLARD	795	402.84	91.87	484.71	30/4.14	19/2.48	28.96	1،119	719	1.838	171.18	0.07208	2500
رودي	900	456.06	31.54	487.6	45/3.59	7/2.40	28.73	1،263	247	1،510	108.96	0.06351	2000
الكناري	900	456.06	59.1	515.6	54/3.28	7/3.28	29.52	1،263	461	1724	140.95	0.06351	2000
السكك الحديدية	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1،339	262	1،601	115.63	0.05992	2000
catbird	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1،333	105	1438	87.65	0.05962	2500
الكاردينال	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1،339	490	1،829	149.36	0.05992	2500
أورتلان	1،033.5	523.68	36.19	559.87	45/3.85	7/2.57	30.81	1451	283	1734	123.1	0.05531	2000
طارق	1،033.5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1443	113	1556	94.93	0.05504	2000
كيرلو	1،033.5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1451	530	1،981	161.8	0.05531	2000
بلوجاي	1،113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1563	385	1،868	132.63	0.05136	2500
عصفور	1،113	563.93	71.55	635.48	54/3.65	19/2.19	32.85	1570	580	2،130	174.41	0.05161	2000
الرايات	1،192.5	604.26	41.55	645.81	45/4.14	7/2.76	33.12	1،674	327	2،001	141.79	0.04793	2.500
Grackle	1،192.5	604.26	76.58	680.84	54/3.77	19/2.27	33.97	1،682	600	2،282	188.38	0.04817	2000
بيتيرن	1،272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1785	349	2،134	151.48	0.04494	2500
التدرج	1،272	644.51	81.63	726.19	54/3.90	19/2.34	35.1	1795	638	2،433	194	0.04516	2.000
سكايلارك	1،272	644.51	17.87	662.38 731.94	36/4.78	1/4.78	33.42	1.777	140	1.917	115.85	0.04472	2000
قحافة	1،351.5	684.84 684.84	47.1	662.38 731.94	45/4.40	7/2.92	35.16	1،898	368	2،266	160.7	0.0423	2000
مارتن	1،351.5	684.84 684.84	88.71	771.55 775.42	54/4.02	19/2.41	36.17	1،906	679	2585	206.05	0.0425	2000
Bobolink	1431	725.1	50.32	771.55 775.42	45/4.53	7/3.02	36.24	2،009	393	2،402	170.71	0.03994	2000
الزقزاق	1431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2،019	719	2738	218.24	0.04013	2500
طير	1،510.5	765.35	52.9	818.25	45/4.65	7/3.10	37.2	2120	414	2534 2،890 2667 3،042 222	177.89	0.03784	2000
ببغاء	1،510.5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2،131	759		230.2	0.03802	2000
أبو طيط طائر مائي	1،590	805.68	55.48 102.13	861.16	45/4.77	7/3.18	38.16	2،232 2،243	435 799		187.02	0.03595	2000
فالكون	1،590	805.68	55.48 102.13	907.81	54/4.36	19/2.62	39.26	2،232 2،243	435 799		242.55	0.03613	2000
احتج	80	40.52	14.13	54.65	8/2.54	1/4.24	9.32	112	110		23.6	0.7115	2500
بيترل	101.8	51.61	30.06	81.67	12/2.34	7/2.34	11.71 12.22 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2،000 2،000 2،000 2،000 2،000 3،000 2،500 3.000
Minorca	110.8	56.13	32.77	88.9	12/2.44	7/2.44					51.25 61.7 72.55 78.5 84.8 128.8 93.9	0.5161 0.4248 0.3595 0.3237 0.2995 0.2813 0.2705
ليغورن	134.6	68.19	39.81	108	12/2.69	7/2.69
غينيا Dotterel dorking	159	80.58	46.97	127.55	12/2.92	7/2.92	14.63 15.42 16.03 18.14 16.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12/3.08	7/3.08
	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3.20 18/2.86 12/3.37	7/3.20 19/2.48 7/3.37
براهما كوشين	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3.20 18/2.86 12/3.37	7/3.20 19/2.48 7/3.37

ACSR/AW

المنتج: موصلات الألومنيوم المصنوعة من الألومنيوم الفولاذ المعزز

المعايير: ASTM B 549

الرسم النموذجي:

شفرة	منطقة				تقطعت بهم السبل & سلك قطر		تقريبا. إجمالي ديا.	وزن			نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	nom.Alum	الشب.	فُولاَذ	المجموع	الشب.	فُولاَذ	تقريبا. إجمالي ديا.	الشب.	فُولاَذ	المجموع	نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	مم	مم	مم	مم	مم	مم	مم	كجم/كم	كجم/كم	كجم/كم	كيلوغرام	أوم/كم	م. ± 5 ٪
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	35	93	10.16	1.249	2000
عصفور	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	37	129	12.31	0.8079	2000
تفرق	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	56	148	15.6	0.7861	2000
روبن	1	42.39	7.1	49.49	6/2.00	1/3.00	9	116	47	163	15.34	0.6404	2500
الغراب	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	59	206	18.78	0.5078	2000
السمان	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	74	259	22.85	0.4028	3000
حمامة	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	94	327	28.03	0.3193	2500
البطريق	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	118	412	34.15	0.2532	2000
الشمع	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	49	422	30.03	0.2094	2000
ميرلين	336.4	170.45	9.48	119.93	16/3.47	1/3.47	17.35	470	62	532	37.66	0.166	2500
Linnet	336.4	170.45	21.81	198.26	26/2.89	7/2.25	18.31	472	184	656	59.95	0.161	2500
الصفارية	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	264	737	74.65	0.1578	2000
Chickadee	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	74	629	43.62	0.1405	2500
إيبيس	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	217	775	69.8	0.1363	2000
قبرة	397.5	201.42	46.97	248.39	30/2.92	7/2.92	20.44	560	311	871	87.19	0.1335	2500
البجع	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	88	754	50.86	0.1171	2000
وميض	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	207	877	74.35	0.1148	3000
هوك	477	241.68	39.42	281.10	26/3.44	7/2.67	21.8	670	261	931	83.87	0.1136	3500
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	373	1،044	103.63	0.1113	2000
Osprey	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	103	880	58.73	0.1003	2000
الببغاء	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	242	1،023	85.64	0.0984	2500
حمامة	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	304	1،085	97.6	0.0973	3000
نسر	556.5	282	65.81	347.8	30/3.46	7/3.46	24.21	783	436	1،219	118.96	0.0954	3500
الطاووس	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	840	263	1،112	93.08	0.0905	2500
وسادة	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	330	1،180	104.89	0.0895	3000
البط الخشب	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	474	1،325	126.53	0.0877	3000
kingbird	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	118	1،007	66.64	0.0978	2000
روك	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	277	1،170	97.88	0.0861	2500
جروسبيك	636	322.26	52.45	374.7	26/3.97	7/3.09	25.15	893	347	1،240	110.21	0.0852	2500
سكوتر	636	322.26	75.22	397.48	30/3.70	7/3.70	25.88	895	498	1،393	130.29	0.0834	3000
سريع	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	59	947	60.36	0.0886	2000
فلامنغو	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	290	1،226	102.57	0.0821	2500
جانيت	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	936	364	1300	115.57	0.0813	2500
stilt	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1،005	311	1.316	110.04	0.0765	2000

شفرة	منطقة				تقطعت بهم السبل & سلك قطر		تقريبا. إجمالي ديا.	وزن			نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	nom.Alum	الشب.	فُولاَذ	المجموع	الشب.	فُولاَذ	تقريبا. إجمالي ديا.	الشب.	فُولاَذ	المجموع	نوم. كسر حمولة	NOM.DC المقاومة في 20 ℃	الأمراض المنقولة جنسيا. طول
	مم	مم	مم	مم	مم	مم	مم	كجم/كم	كجم/كم	كجم/كم	كيلوغرام	أوم/كم	م. ± 5 ٪
زرزور	715.5	362.58	59.03	421.61	26/4.21	7/3.28	26.68	1،005	391	1،396	122.35	0.0757	2500
redwing	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1،006	547	1553	148.31	0.0743	2000
الخرشنة	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1،116	184	1300	95.44	0.0702	2500
Coijor	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1،116	345	1461	122.77	0.0689	3000
الوقواق	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1،116	345	1461	122.77	0.0689	2000
دريك	795	402.84	65.61	468.45	26/4.44	7/3.45	28.11	1،116	434	1550	135.96	0.0681	2000
أبله	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1،110	74	1،184	74.09	0.0709	3000
MALLARD	795	402.84	91.87	494.71	30/4.14	19/2.48	28.96	1،119	609	1728	164.91	0.0669	2500
رودي	900	456.06	31.54	487.6	45/3.59	7/2.4	28.73	1،263	209	1472	107.09	0.082	2000
الكناري	900	456.06	59.1	515.16	54/3.28	7/3.28	29.52	1،263	391	1،654	137.34	0.0808	2000
السكك الحديدية	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1،339	221	1560	113.26	0.0585	2000
catbird	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1،333	88	1421	86.36	0.0591	2500
الكاردينال	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1،339	414	1753	145.59	0.0574	2500
أورتلان	1،033.5	523.68	36.19	559.67	45/3.85	7/2.57	30.81	1451	239	1،690	120.55	0.054	2000
تاناجر	1،033.5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1443	96	1،539	93.52	0.0545	2000
كيرلو	1،033.5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1451	449	1900	155.16	0.053	2000
بلوجاي	1،113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1563	258	1،821	129.88	0.0502	2500
الرايات	1،192.5	804.26	41.55	645.81	45/4.14	7/2.76	33.12	1874	275	1949	138.86	0.0468	2500
Grackle	1،192.5	804.26	76.58	680.84	54/3.77	19/2.27	33.97	1562	508	2،190	179	0.0462	2000
بيتيرن	1،272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1785	295	2080	148.34	0.0439	2500
التدرج	1،272	644.51	81.86	726.19	54/3.90	19/2.34	35.1	1795	541	2،336	188.43	0.0433	2000
	1،272	644.51	17.87	662.38	36/4.78	1/4.78	33.42	1777	118	1،895	113.94	0.0443	2000
قحافة	1.351.5	684.84	47.1	731.94	45/4.40	7/2.92	35.16	1،908	312	2،210	157.39	0.0413	2000
مارتن	1،351.5	684.84	86.71	771.55	54/4.02	19/2.41	36.17	1،906	575	2،481	200.13	0.0407	2500
8080Iinx	1431	725.1	50.32	775.42	45/4.53	7/3.02	36.24	2،019	333	2،342	167.16	0.039	2000
الزقزاق	1431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2،019	609	2628	211.97	0.0385	2500
طير	1،510.5	765.35	52.90	818.25	45/4.65	7/3.10	37.20	2120	350	2،470	176.19	0.0370	2000
ببغاء	1،510.5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2،131	642	2773	223.59	0.0364	2500
أبو طيط طائر مائي	1،590	805.68	55.48	861.16	45/4.77	7/3.18	38.16	2،232	367	2،599	185.24	0.0351	2000
فالكون	1،590	805.68	102.13	907.81	54/4.36	19/2.62	39.26	2،243	677	2،920	235.58	0.0345	2000
احتج	80.0	40.54	14.13	54.67	8/2.54	1/4.242	9.32	111	93	204	21.70	0.6358	2500
بيترل	101.8	51.58	30.08	81.66	12/2.339	7/2.339	11.70	141	201	342	44.00	0.4687	2000
Minorca	110.8	56.14	32.76	88.90	12/2.441	7/2.441	12.20	154	219	373	47.92	0.4306	2000
ليغورن	134.6	62.80	39.78	102.58	12/2.69	7/2.69	13.45	187	266	453	57.80	0.3535	2000
غينيا	159.0	80.57	47.00	127.57	12/2.924	7/2.924	14.62	221	314	535	67.98	0.3000	2000
Dotterel	176.9	89.64	52.29	141.93	12/3.084	7/3.084	15.42	246	349	595	75.20	0.2697	3500
dorking	190.8	96.68	56.4	153.08	12/3.203	7/3.203	16.01	265	377	642	81.11	0.2500	3000
براهما	203.2	103.00	91.93	194.93	16/2.863 12/3.371	19/2.482 7/3.371	18.13	283	617	900	120.46 88.06	0.2160	2500
كوشين	211.3	107.1	62.47	169.67	16/2.863 12/3.371	19/2.482 7/3.371	16.85	294	417	711	120.46 88.06	0.2257	3000

على:

تحت:

*رمز التحقق

موصلات AAC عالية التوصيل لنقل الطاقة

نظرة عامة على المنتج

فوائد المنتج

أداء كهربائي متفوق

خفيفة الوزن ومقاومة للتآكل

فعالة من حيث التكلفة ودائمة

مرونة التصميم القابلة للتخصيص

الاستخدام

شبكات الطاقة الحضرية

مشاريع توزيع الطاقة الساحلية

تجديد شبكة الطاقة في المناطق الريفية والضواحي

أنظمة إمداد الطاقة الصناعية والتجارية

لماذا تختارنا؟

تكنولوجيا التصنيع المتقدمة

التخصيص القوي وقدرات تصنيع المعدات الأصلية

تجربة صناعة غنية وشهادة عالمية

خدمة ما بعد البيع الشاملة

التعليمات

ما هي المعايير التي تتوافق معها موصلات AAC الخاصة بك ؟

هل يمكنك توفير طول مخصص وتكوين تجديل لموصلات AAC؟?

ما هو وقت التسليم للطلبات بالجملة لموصلات AAC؟?

نظرة عامة على المنتج

فوائد المنتج

أداء كهربائي متفوق

خفيفة الوزن ومقاومة للتآكل

فعالة من حيث التكلفة ودائمة

مرونة التصميم القابلة للتخصيص

الاستخدام

شبكات الطاقة الحضرية

مشاريع توزيع الطاقة الساحلية

تجديد شبكة الطاقة في المناطق الريفية والضواحي

أنظمة إمداد الطاقة الصناعية والتجارية

لماذا تختارنا؟

تكنولوجيا التصنيع المتقدمة

التخصيص القوي وقدرات تصنيع المعدات الأصلية

تجربة صناعة غنية وشهادة عالمية

خدمة ما بعد البيع الشاملة

التعليمات

ما هي المعايير التي تتوافق معها موصلات AAC الخاصة بك ؟

هل يمكنك توفير طول مخصص وتكوين تجديل لموصلات AAC؟?

ما هو وقت التسليم للطلبات بالجملة لموصلات AAC؟?

معلومات عنا

منتجات

اتصل بنا
