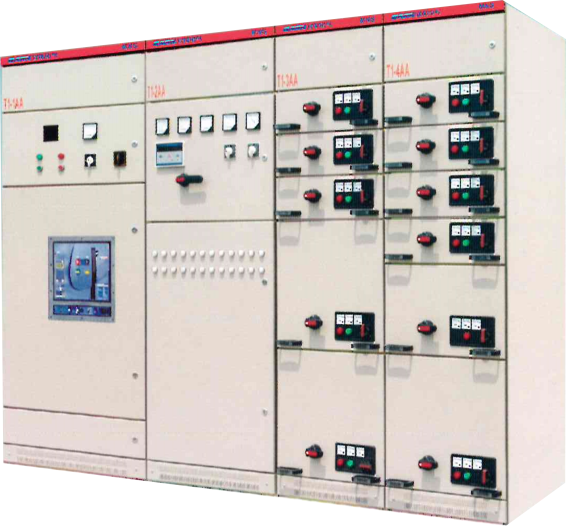

MNS مفاتيح مفاتيح قابلة للسحب من MNS
إن مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض من MNS عبارة عن حل حديث ومعياري ومرن للغاية لتوزيع الطاقة مصمم للأنظمة الكهربائية ذات الجهد المنخفض. يسمح تصميمه القابل للسحب (القابل للسحب) بإزالة الوحدات الوظيفية الفردية أو استبدالها دون إيقاف تشغيل النظام بأكمله، مما يؤدي إلى تحسين كفاءة الصيانة واستمرارية التشغيل بشكل كبير.
تستخدم هذه المفاتيح الكهربائية على نطاق واسع في:
توزيع الطاقة الصناعية
المباني التجارية
مشاريع البنية التحتية
محطات توليد الطاقة والمحطات الفرعية
| قيمة | المعلمة |
|---|---|
| جهد العزل المقدر | 660 فولت |
| تصنيف الجهد التشغيل | 380 فولت / 660 فولت |
| بسبار الرئيسي – ماكس. التشغيل الحالي (IP00) | 5500 أ |
| بسبار الرئيسي – ماكس. التشغيل الحالي (IP30) | 4700 أ |
| بسبار الرئيسي - تيار الصمود لفترة قصيرة (قيمة الفعالية) | 100 كيلو أمبير |
| شريط التوصيل الرئيسي - ذروة التيار لفترة قصيرة (القيمة القصوى) | 250 كيلو أمبير |
| بسبار عمودي (بسبار توزيع الطاقة) – ماكس. التشغيل الحالي | 1000 أ |
| بسبار عمودي – ذروة التيار لفترة قصيرة | 90 كيلو أمبير / 130 كيلو أمبير |
| درجة الحماية | IP30، IP40، IP54 |
تتوافق مجموعة المفاتيح الكهربائية MNS مع معايير IEC 529 وDIN 40050.
| وصف | تصنيف الحماية |
|---|---|
| IP30 | الحماية ضد الأجسام الصلبة > 2.5 مم (مثل الأدوات والأسلاك) |
| IP40 | الحماية ضد الأجسام الصلبة > 1.0 مم (مثل الأدوات الدقيقة والأسلاك الصغيرة) |
| IP54 | محمي من الغبار + حماية ضد رذاذ الماء من أي اتجاه |
ملاحظة: للحصول على تصنيف IP54، يرجى استشارة الشركة المصنعة عند الطلب.
إن مجموعة المفاتيح الكهربائية من النوع الثابت ذات الجهد المنخفض GGD عبارة عن مجموعة كاملة من معدات التبديل، تم تطويرها واستخدامها على نطاق واسع في الصين.
| الوصف | القياسي |
|---|---|
| إيك 60439-1 | مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض |
| غيغابايت 7251.1 | معدات التبديل الكاملة ووحدة التحكم ذات الجهد المنخفض |
تقدم سلسلة GGD تصميمًا ثابتًا (غير قابل للسحب)، ومناسبًا للتطبيقات التي يتم فيها إعطاء الأولوية للتكلفة المنخفضة والبساطة على إمكانية الإزالة المعيارية.
| ميزة | الميزة |
|---|---|
| تصميم قابل للسحب | يمكن إزالة/استبدال الوحدات الفردية دون إيقاف تشغيل النظام |
| ارتفاع ماس كهربائى الصمود | 100 كيلو أمبير (فعال) / 250 كيلو أمبير (الذروة) - مناسب للأنظمة عالية مستوى الأخطاء |
| ارتفاع التشغيل الحالي | قضيب التوصيل الرئيسي يصل إلى 5500 أمبير (IP00) / 4700 أمبير (IP30) |
| تقييمات حماية مرنة | IP30، IP40، IP54 - قابل للتكيف مع بيئات مختلفة |
| البناء المعياري | سهولة التكوين والتوسع والصيانة |
| يتوافق مع معايير IEC وGB | إيك 60439-1، جيجابايت 7251.1 |
| ملاءمة | منطقة التطبيق |
|---|---|
| النباتات الصناعية | القدرة الحالية العالية، وتحمل خطأ عالية |
| المباني التجارية | توزيع موثوق للطاقة، سهولة الصيانة |
| محطات توليد الطاقة والمحطات الفرعية | تصميم قابل للرسم للبنية التحتية الحيوية |
| مشاريع البنية التحتية | المطارات والسكك الحديدية ومراكز البيانات |
| أنظمة الطاقة المتجددة | مزارع الطاقة الشمسية، محطات طاقة الرياح |
| ميزة | MNS القابلة للسحب | GGD ثابتة |
|---|---|---|
| تصميم | قابلة للسحب (وحدات قابلة للإزالة) | ثابت (غير قابل للإزالة) |
| صيانة | استبدال الوحدة دون إيقاف تشغيل النظام | يتطلب اغلاق النظام |
| المرونة | عالية - وحدات وقابلة للتوسيع | معتدل |
| تحمل الخطأ | 100 كيلو أمبير / 250 كيلو أمبير | أقل (نموذجي) |
| تصنيف الحماية | IP30-IP54 | IP30 – IP40 (نموذجي) |
| يكلف | أعلى | أدنى |
| الأفضل ل | الأنظمة الحرجة، الموثوقية العالية | تطبيقات أبسط وحساسة للتكلفة |
✅ جهد العزل المقدر: 660 فولت
✅ جهد التشغيل المقدر: 380 فولت / 660 فولت
✅ تيار القضيب الرئيسي: يصل إلى 5500 أمبير (IP00) / 4700 أمبير (IP30)
✅ الصمود لفترة قصيرة: 100 كيلو أمبير (فعال) / 250 كيلو أمبير (ذروة)
✅تيار بسبار عمودي: يصل إلى 1000 أمبير
✅ تقييمات الحماية: IP30، IP40، IP54
✅ تصميم قابل للسحب – صيانة بدون انقطاع التيار الكهربائي
✅ يتوافق مع IEC 60439-1 وGB 7251.1
✅ وحدات وقابلة للتوسيع - تتكيف مع الاحتياجات المتغيرة
س: ما هو الفرق بين مجموعة المفاتيح الكهربائية MNS وGGD؟
ج: MNS قابل للسحب – يمكن إزالة الوحدات الفردية دون إيقاف تشغيل النظام. تم إصلاح GGD - يتطلب إيقاف تشغيل النظام للصيانة. توفر MNS مقاومة أعلى للخطأ ومرونة أكبر.
س: ما هو جهد العزل المقنن؟
ج: 660 فولت.
س: ما هو الحد الأقصى لتيار التشغيل للقضيب الرئيسي؟
ج: 5500 أمبير عند IP00، 4700 أمبير عند IP30.
س: ما هو تصنيف الصمود الحالي لفترة قصيرة؟
ج: 100 كيلو أمبير (القيمة الفعالة) و250 كيلو أمبير (قيمة الذروة).
س: ما هي تقييمات الحماية المتوفرة؟
ج: IP30، IP40، وIP54 (استشر المصنع للحصول على IP54).
س: ما هي المعايير التي تتوافق معها مجموعة المفاتيح الكهربائية MNS؟
ج: IEC 60439-1 وGB 7251.1.
س: ما هو التصنيف الحالي للقضيب العمودي؟
ج: الحد الأقصى لتيار التشغيل 1000 أمبير، مع تيار الذروة لفترة قصيرة 90 كيلو أمبير أو 130 كيلو أمبير.
س: هل يمكنني الحصول على حماية IP54؟
ج: نعم، ولكن يرجى استشارة الشركة المصنعة عند الطلب حيث أن IP54 يتطلب إنشاءات خاصة.
| تفاصيل | السلعة |
|---|---|
| التعبئة والتغليف | صناديق خشبية متينة أو عبوات مخصصة للتصدير |
| طرق الشحن | شحن بحري / شحن جوي / شحن بري |
| التوثيق | قائمة التعبئة، الفاتورة التجارية، شهادة الجودة، تقارير الاختبار (حسب الطلب) |
