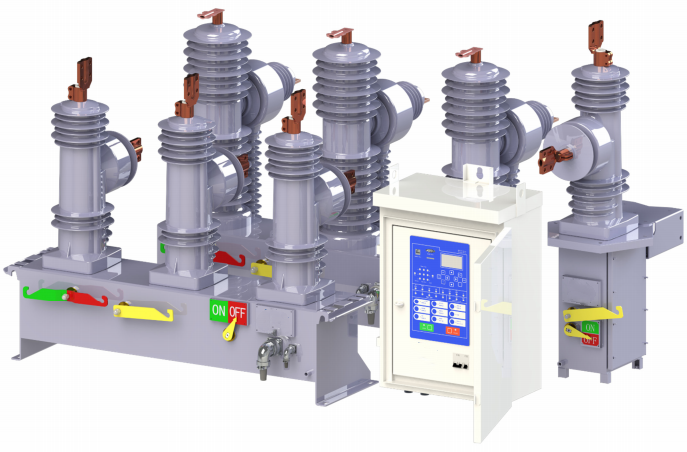

mv recloser mv ourdive recloser
recloser واحد وثلاث مراحل
ما يصل إلى 38 كيلو فولت ، 25 كيلو أمبير و 1250 أ لالتواجد في الهواء الطلق
تركيب القطب أو تركيب المحطات الفرعية
الموثوقية والحماية الزائدة
الامتثال لمعايير IEC/ANSI
قدمت تصنيع مخصص
حلول كاملة للتصميم ، التجميع ، اختبار ...
حل مسؤول عن السلامة والموثوقية
عرض واسع النطاق ، والأعمال السهلة والتركيب المريح
بيئة الخدمة
درجة حرارة الهواء:
رطوبة:
فوق مستوى سطح البحر:
درجة الحرارة القصوى: +85 ℃ ؛
الحد الأدنى لدرجة الحرارة: -45 ℃
متوسط الرطوبة الشهري 95 ٪ ؛
متوسط الرطوبة اليومية 90 ٪.
الحد الأقصى لارتفاع التثبيت: 2500 متر أو أعلى.
الهواء المحيط غير ملوث على ما يبدو من الغاز التآكل والقابل للاشتعال ، البخار وما إلى ذلك. لا تهتز العنف المتكرر
1. Recloser المرحلة الواحدة مناسبة فقط للمشغل المغناطيسي
ملاحظة: 2. لا يمكن إغلاق المحرك المغناطيسي يدويًا إذا لزم الأمر ، أضف 'C'
3. لا يمكن ملء قطب المطاط السيليكون بالغاز
N | غرض | وحدة | بيانات | ||||
1 | تصنيف الحد الأقصى للجهد | كيلو فولت | 15 | 27 | 38 | ||
2 | تصنيف الحد الأقصى الحالي | A | 400/630/800/1250 | ||||
3 | التردد المقنن | هرتز | 50/60 | ||||
4 | تصنيف الدائرة القصيرة التيار | كا | 12.5/16/20/25* | ||||
5 | تقييم قيمة الذروة المقننة التي تحمل التيار | كا | 31.5/40/50/63* | ||||
6 | تم تصنيف تردد الطاقة لمدة 1 دقيقة تحمل الجهد (جاف/رطب) | كيلو فولت | E | 28/36 | 60 | 70 | |
F | 36/50 | 65 | 85 | ||||
G | 45/55 | 70 | 90 | ||||
7 | جهد الدافع الصاعق المقنن | كيلو فولت | E | 95 | 125 | 170 | |
F | 110 | 140 | 185 | ||||
G | 120 | 150 | 195 | ||||
8 | تسلسل التشغيل | s | N | C-0.3-CO-180-CO | |||
M | C-0.5-CO-2-CO-5-CO | ||||||
9 | الحياة الميكانيكية | n | N | 10000 | |||
M | 30000 | ||||||
10 | إمدادات الطاقة والجهد التشغيلي | V | 110/220 ، مخصصة | ||||
11 | نسبة المحول الحالي | A | 400/1 ، مخصصة | ||||
12 | عدد أجهزة استشعار الجهد | n | E | ≤3 | |||
F | ≤6 | ||||||
13 | وقت الافتتاح | آنسة | N | ≤50 | |||
M | ≤30 | ||||||
14 | وقت الإغلاق | آنسة | N | ≤60 | |||
M | ≤40 | ||||||
15 | الحد الأدنى للمسافة الزحف | مم/كيلو فولت | 31 ، المستوى 4 | ||||
16 | الحد الأدنى للمسافة بين المراحل | مم | 360 | 380 | 435 | ||
17 | محول محتمل | V | 110/220 ، مخصصة | ||||
18 | طول الكابل | m | 6 ، 8 ، 12 ، مخصصة | ||||
19 | مشبك الكابل | E | 2 حفرة النيما | ||||
F | 4 حفرة النيما | ||||||
20 | صانع البرق | n | ≤6 | ||||
21 | نوع التثبيت | عمود واحد / مزدوج | |||||
N | غرض | وحدة | بيانات | |||
1 | تصنيف الحد الأقصى للجهد | كيلو فولت | 8.6 | 15.6 | 21.9 | |
2 | تصنيف الحد الأقصى الحالي | A | 400/630/800/1250 | |||
3 | التردد المقنن | هرتز | 50/60 | |||
4 | تصنيف الدائرة القصيرة التيار | كا | 12.5/16/20/25* | |||
5 | تقييم قيمة الذروة المقننة التي تحمل التيار | كا | 31.5/40/50/63* | |||
6 | تم تصنيف تردد الطاقة لمدة 1 دقيقة تحمل الجهد (جاف/رطب) | كيلو فولت | E | 28/36 | 60 | 70 |
F | 36/50 | 65 | 85 | |||
G | 45/55 | 70 | 90 | |||
7 | جهد الدافع الصاعق المقنن | كيلو فولت | E | 95 | 125 | 170 |
F | 110 | 140 | 185 | |||
G | 120 | 150 | 195 | |||
8 | تسلسل التشغيل | s | M | C-0.5-CO-2-CO-5-CO | ||
9 | الحياة الميكانيكية | n | M | 30000 | ||
10 | إمدادات الطاقة والجهد التشغيلي | V | 110/220 ، مخصصة | |||
11 | نسبة المحول الحالي | A | 400/1 ، مخصصة | |||
12 | عدد أجهزة استشعار الجهد | n | E | ≤1 | ||
F | ≤2 | |||||
13 | وقت الافتتاح | آنسة | M | ≤20 | ||
14 | وقت الإغلاق | آنسة | M | ≤30 | ||
15 | الحد الأدنى للمسافة الزحف | مم/كيلو فولت | 31 ، المستوى 4 | |||
17 | محول محتمل | V | 110/220 ، مخصصة | |||
18 | طول الكابل | m | 6 ، 8 ، 12 ، مخصصة | |||
19 | مشبك الكابل | E | 2 حفرة النيما | |||
F | 4 حفرة النيما | |||||
20 | صانع البرق | n | ≤2 | |||
21 | نوع التثبيت | عمود واحد / مزدوج | ||||
22 | مزيج 3 مرحلة | يمد | ||||

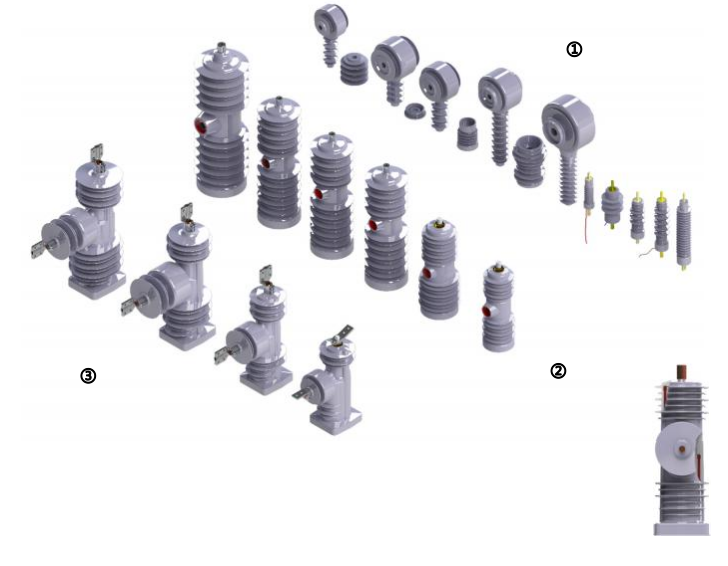

عمود راتنج الايبوكسي:
اعتماد تقنية APG ،
زيادة أداء العزل والتجوية بأكمله
تتواصل محطة Pribacy Incomer مباشرةً إلى تقليل الطاقة المفقودة
تصميم متكامل سهل للمراقبة وصيانة الجودة
إنه مجهز بسترات جهدتين ، أحدهما لقياس جهد الجانب الوارد ، وواحد آخر لقياس الجهد من الجانب الصادر.
قطب المطاط السيليكون:
القطب مجتمعة ، تجميع أكثر مرونة ، اقتصادية.
تصميم وحدات خارجي ،
إدراج مقاطع الفراغ في Recloser في عمود صلب من راتنج الايبوكسي ، ومغلفة خارجي مع مادة عالية الموثوقة ومستقرة:
مطاط السيليكون الفلوروكربون (γ -trifluoro بروبيل ميثيل ميثيل البوليسيلوكسان)
مع العزل الكهربائي الممتاز ، مقاومة الطقس ، الأوزون ، الجمود البيولوجي ،
CT ، VS ، KKG ، عمود التوتر المعزول (الدقة العالية للغاية)
CT: الدقة: ± 0.5 ٪ النسبة: 200/400/800 -1 السعة: 1.5VA/2.5VA/5VA VS: اتصال كابل موصل 4 -CONFORMOND ، دقة: ± 1 ٪ ، النسبة: 1000/1 عمود توتر معزول: AFRP & TITANIUM

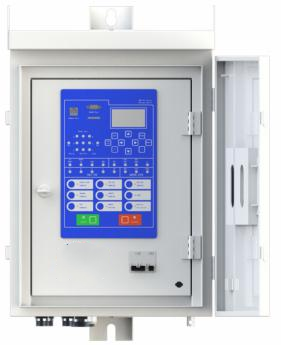

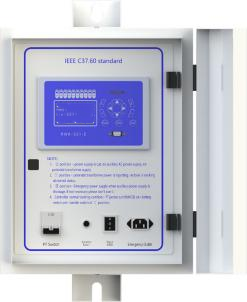

وحدة تحكم
وحدة تحكم الرائد الاقتصادي
مع حماية ومنطق التتابع الاختياري لاختيار المستخدم:
+فوري على حماية التيار.
+توقيت أكثر من الحماية المشتركة
+تسلسل سلبي على حماية التيار.
+اتجاهية فوق الحماية (*).
+Over -voltage Protection./NNNNNGE PORTAGE Protection.
+منحنيات ترحيل الحماية القابلة للبرمجة إجمالي 10 منحنيات NOS ANSI/IEC.
+حماية حمل الحمل البارد TCC +علامة الخط الساخن
+حماية الأرض EF/SEF +تسلسل المنطقة
+يمكن تخصيص وظائف التتابع.
مع بروتوكولات الاتصال الاختيارية ومنفذ I/O لاختيار المستخدم:
RS -232 و RS -485 منافذ دعم.
دعم بروتوكول الاتصالات DNP3.0 (*).
بروتوكول اتصال Modbus هو اختياري (*).
IEC 60870 -5 -101 دعم بروتوكول الاتصالات.
IEC 60870 -5 -104 دعم بروتوكول الاتصال. (*).
يمكن لـ Recloser التواصل من خلال مودم GPRS (أو GSM) مع اللغة الإنجليزية أو اللغة المحددة (*). مع وظائف اختيارية للمستخدم.
التيارات المقدرة ، مرحلة النظام الحالية.
الفولتية المقدرة ، جهد مرحلة النظام والجهد الكهربائي المنخفض الجهد الثانوية. التردد ، الطاقة (KWH) ، القوة التفاعلية (KV ARH) ، عامل الطاقة.
مع الفاصل الزمني الاختياري للمستخدم قبل البرنامج:
إعادة تحديد الأوقات إعداد الدعم.
تحديد الوقت الميت.
مع وظيفة تسجيل الأحداث:
سجل عمليات 10000 SOE.
سجل الصدع وسجل التشغيل العادي.
ملاحظة: (*) يجب أن يتم تخصيص المتوسط بواسطة الشركة المصنعة إذا لزم الأمر.
