| الكمية: | |
|---|---|

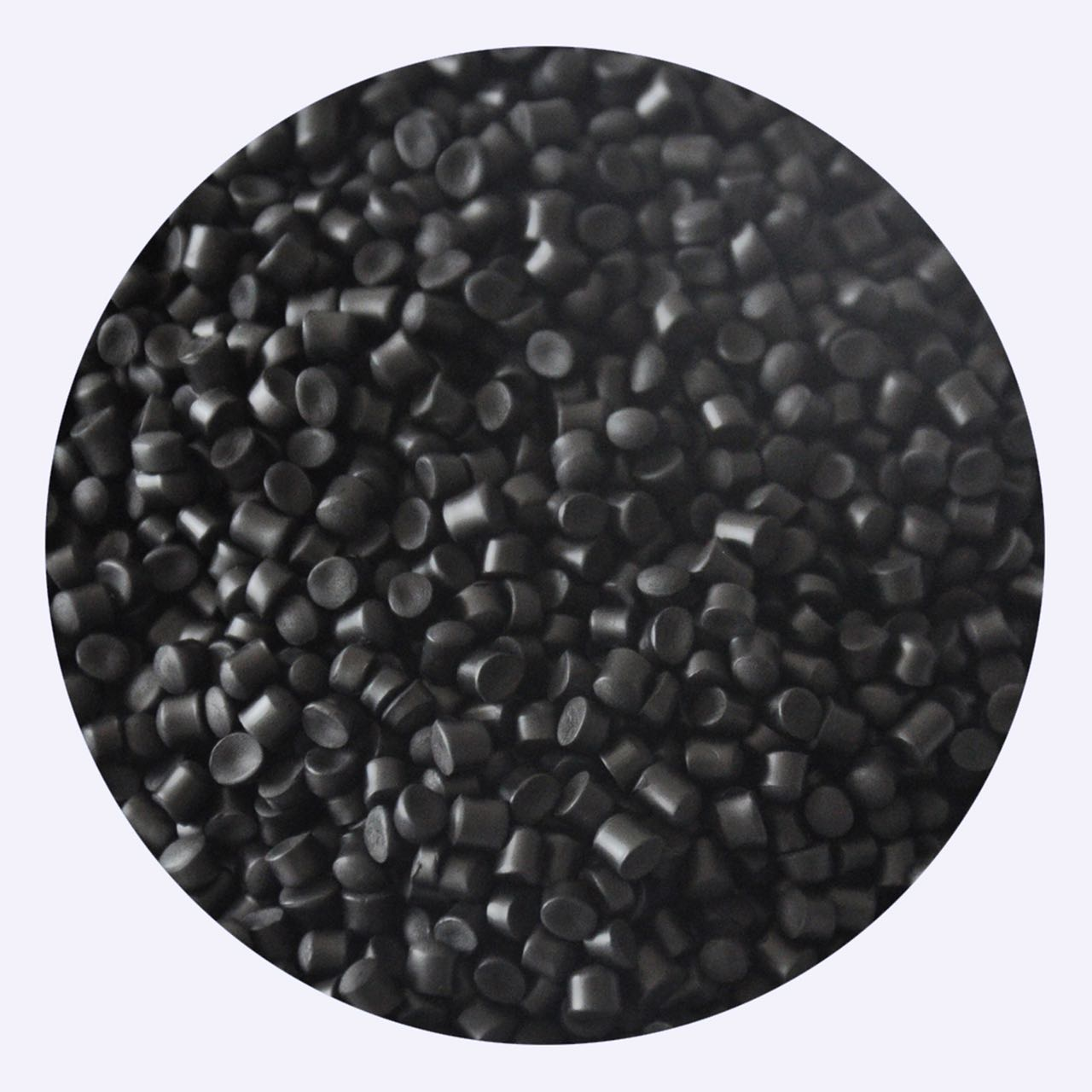

مركب XLPE لطريقة أحادي السلك الهوائي والكابل يصل إلى 10 كيلو فولت
هذه المادة هي نوع من مركب عزل البولي إيثيلين القابل للترابط. تتم معالجتها باستخدام راتنج البولي إيثيلين عالي الجودة ، وكيل اقتران Silane ، والبادئ ، وعامل مضادات الأكسدة ، والمحفز وغيرها من المواد المضافة. لديها أداء بثق ممتاز ، مؤشر فيزيائي وكيميائي مستقر ؛ سرعة بثق سريعة وسطح أملس.
التطبيق: 10 كيلو فولت وتحت عزل الكابل الجوي ؛ أقصى درجة حرارة العمل هي 90 درجة مئوية.
ملكية
غرض | وحدة | معيار vaue | |||
قوة الشد | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.5 | |
استطالة عند الاستراحة | % | ≥ 350 | 465 | ||
تأثير احتضان الأداء@-76C | رقم الفشل | قطعة | ASTM D746 | ≤15/30 | 0/30 |
بعد الشيخوخة @135C ، 168H | اختلاف قوة الشد | % | IEC 60811- 1-2 | ± 20 | +7 |
كسر الاختلاف | % | ± 20 | +1 | ||
الإطالة الساخنة @200 C , 0 .2 MPA , 15min | استطالة تحت الحمل | % | IEC 60811-2- 1 | ≤80 | 50 |
% | ≤5 | 0 | |||
－ | IEC 60250 | ≤0.001 | 0.0003 | ||
ثابت العزل الكهربائي @ 20C ، 50 هرتز | － | ≤ 2.35 | 2.25 | ||
mv/m | IEC 60243- 1 | ≥ 25 | 37 | ||
Ω · م | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | ||
مقاومة صدع الإجهاد البيئي F50 | HR | IEC 811-4-1 | ≥ 1000 | يمر | |
مقاومة شيخوخة المناخ الاصطناعي (بعد 42 يومًا) | اختلاف قوة الشد | % | GB/T 14049 | ± 30 | - 19 |
كسر الاختلاف | % | ± 30 | -25 | ||
مقاومة شيخوخة المناخ الاصطناعي (بعد 21 يومًا) | اختلاف قوة الشد | % | ± 15 | -9 | |
كسر الاختلاف | % | ± 15 | - 11 | ||
يعالج
التوصية ببثق polyethylene محددة. نسبة السحب من 18: 1 إلى 25: 1 ويجب تعديل المعدات الأخرى وفقًا للظروف.
منطقة | قسم قرع الرسوم | قسم الضغط | قسم التجانس | قسم النموذج |
درجة الحرارة ج | 160- 180 | 180-200 | 200-220 | 220-230 |
- فوق درجة الحرارة هي فقط للرجوع إليها.
ظروف الارتباط المتقاطع المرجعية
لطبقة عزل الكابل العامة (1 مم في سمك) يمكن ربطها بعد الاستحمام في 90 درجة مئوية فوق الماء الساخن لمدة 4 ساعات. إذا كان سمك العزل أكبر ، فيجب أن يكون من المناسب تمديد وقت الحمام. تم تمديده بمقدار 1 مم/4H أو تمديد الوقت وفقًا للحرارة المحددة للبيانات الممتدة.
تخزين
حافظ على درجة حرارة الغرفة ؛ يجب أن تكون بيئة التخزين نظيفة وجافة وتهوية ؛ أفضل وجه على في غضون ستة أشهر من تاريخ ; الإنتاج ، يرجى الاستخدام 16 في ساعات بعد فتح الحقيبة.
تعبئة المنتج
25 كجم في أكياس الألومنيوم المقاومة للرطوبة مع أكياس ورقية مركبة في الخارج ؛ أسفل المنصة.
مركب XLPE لطريقة أحادي السلك الهوائي والكابل يصل إلى 10 كيلو فولت
هذه المادة هي نوع من مركب عزل البولي إيثيلين القابل للترابط. تتم معالجتها باستخدام راتنج البولي إيثيلين عالي الجودة ، وكيل اقتران Silane ، والبادئ ، وعامل مضادات الأكسدة ، والمحفز وغيرها من المواد المضافة. لديها أداء بثق ممتاز ، مؤشر فيزيائي وكيميائي مستقر ؛ سرعة بثق سريعة وسطح أملس.
التطبيق: 10 كيلو فولت وتحت عزل الكابل الجوي ؛ أقصى درجة حرارة العمل هي 90 درجة مئوية.
ملكية
غرض | وحدة | معيار vaue | |||
قوة الشد | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.5 | |
استطالة عند الاستراحة | % | ≥ 350 | 465 | ||
تأثير احتضان الأداء@-76C | رقم الفشل | قطعة | ASTM D746 | ≤15/30 | 0/30 |
بعد الشيخوخة @135C ، 168H | اختلاف قوة الشد | % | IEC 60811- 1-2 | ± 20 | +7 |
كسر الاختلاف | % | ± 20 | +1 | ||
الإطالة الساخنة @200 C , 0 .2 MPA , 15min | استطالة تحت الحمل | % | IEC 60811-2- 1 | ≤80 | 50 |
% | ≤5 | 0 | |||
－ | IEC 60250 | ≤0.001 | 0.0003 | ||
ثابت العزل الكهربائي @ 20C ، 50 هرتز | － | ≤ 2.35 | 2.25 | ||
mv/m | IEC 60243- 1 | ≥ 25 | 37 | ||
Ω · م | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | ||
مقاومة صدع الإجهاد البيئي F50 | HR | IEC 811-4-1 | ≥ 1000 | يمر | |
مقاومة شيخوخة المناخ الاصطناعي (بعد 42 يومًا) | اختلاف قوة الشد | % | GB/T 14049 | ± 30 | - 19 |
كسر الاختلاف | % | ± 30 | -25 | ||
مقاومة شيخوخة المناخ الاصطناعي (بعد 21 يومًا) | اختلاف قوة الشد | % | ± 15 | -9 | |
كسر الاختلاف | % | ± 15 | - 11 | ||
يعالج
التوصية ببثق polyethylene محددة. نسبة السحب من 18: 1 إلى 25: 1 ويجب تعديل المعدات الأخرى وفقًا للظروف.
منطقة | قسم قرع الرسوم | قسم الضغط | قسم التجانس | قسم النموذج |
درجة الحرارة ج | 160- 180 | 180-200 | 200-220 | 220-230 |
- فوق درجة الحرارة هي فقط للرجوع إليها.
ظروف الارتباط المتقاطع المرجعية
لطبقة عزل الكابل العامة (1 مم في سمك) يمكن ربطها بعد الاستحمام في 90 درجة مئوية فوق الماء الساخن لمدة 4 ساعات. إذا كان سمك العزل أكبر ، فيجب أن يكون من المناسب تمديد وقت الحمام. تم تمديده بمقدار 1 مم/4H أو تمديد الوقت وفقًا للحرارة المحددة للبيانات الممتدة.
تخزين
حافظ على درجة حرارة الغرفة ؛ يجب أن تكون بيئة التخزين نظيفة وجافة وتهوية ؛ أفضل وجه على في غضون ستة أشهر من تاريخ ; الإنتاج ، يرجى الاستخدام 16 في ساعات بعد فتح الحقيبة.
تعبئة المنتج
25 كجم في أكياس الألومنيوم المقاومة للرطوبة مع أكياس ورقية مركبة في الخارج ؛ أسفل المنصة.
