| الكمية: | |
|---|---|

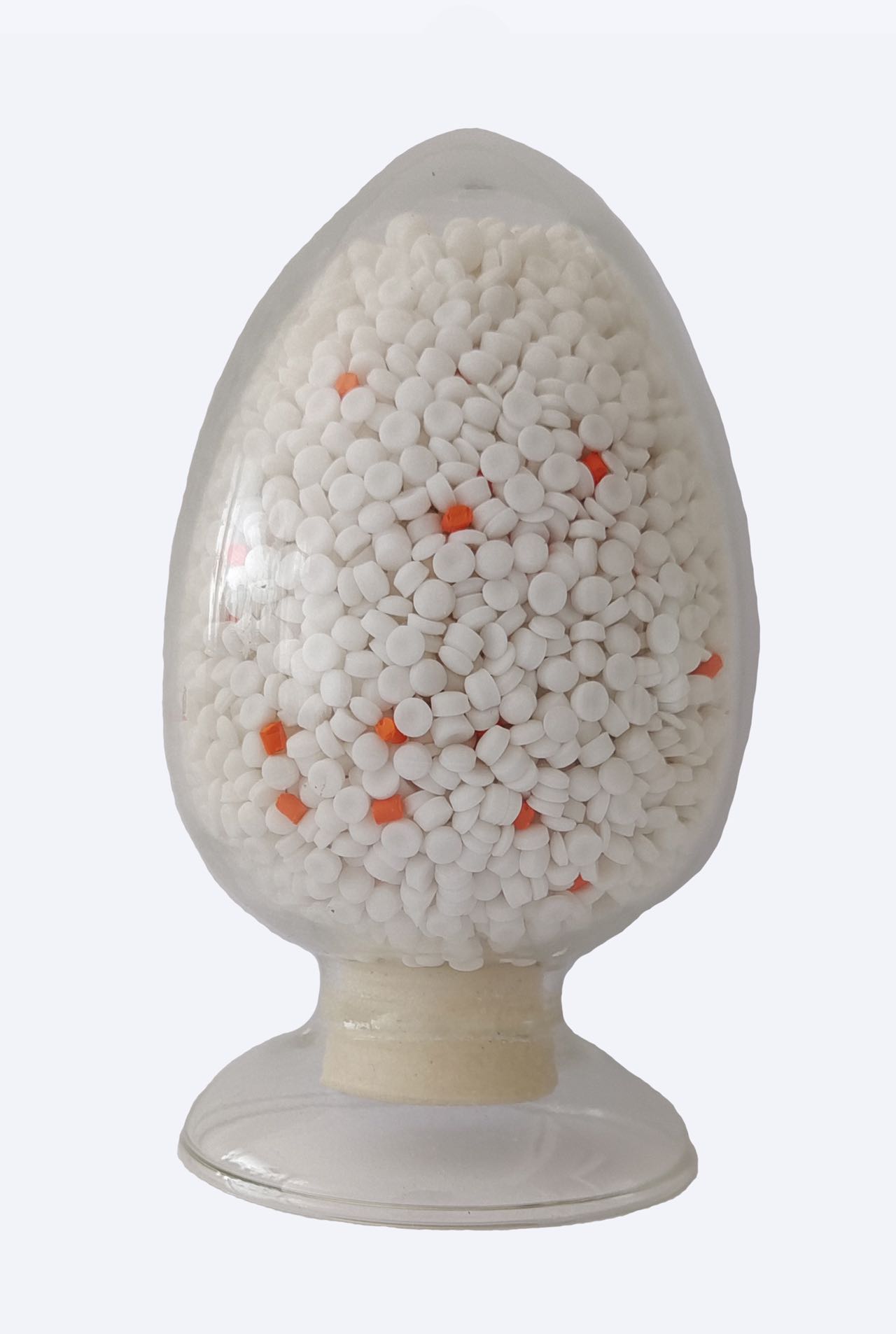

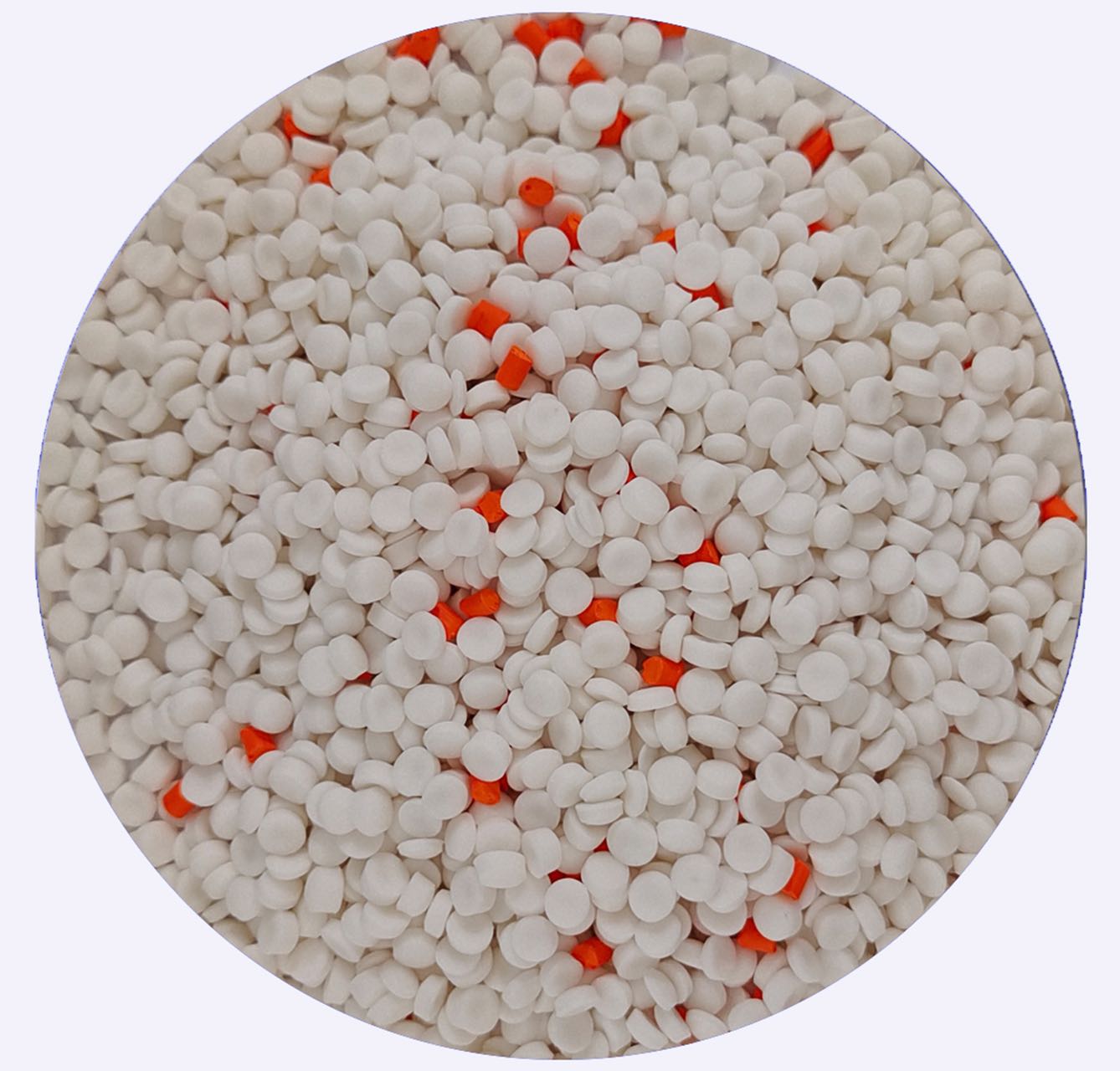

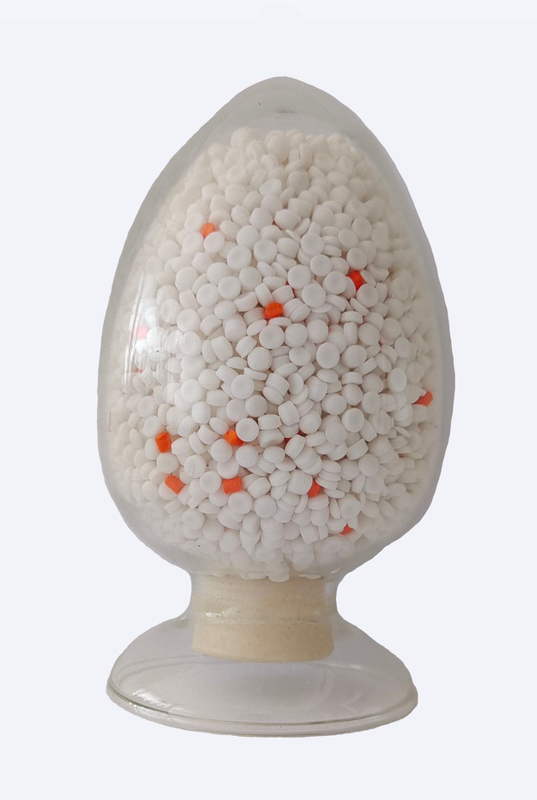

ZC-3241
غرض | وحدة | طريقة الاختبار | معيار v aue | عادي قيمة | |
قوة الشد | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.5 | |
استطالة عند الاستراحة | % | ≥ 350 | 465 | ||
تأثير احتضان الأداء@-76C | رقم الفشل | قطعة | ASTM D746 | ≤15/30 | 0/30 |
بعد الشيخوخة @135C ، 168H | اختلاف قوة الشد | % | IEC 60811- 1-2 | ± 20 | +7 |
كسر الاختلاف | % | ± 20 | +1 | ||
الإطالة الساخنة@200c ، 0.2mpa ، 15 دقيقة | استطالة تحت الحمل | % | IEC 60811-2- 1 | ≤80 | 50 |
تشوه دائم | % | ≤5 | 0 | ||
عامل تبديد العزل الكهربائي@20C ، 50 هرتز | － | IEC 60250 | ≤0.001 | 0.0003 | |
ثابت العزل الكهربائي@20C ، 50 هرتز | － | ≤ 2.35 | 2.25 | ||
قوة عازلة@20C | mv/m | IEC 60243- 1 | ≥ 25 | 37 | |
مقاومة الحجم@20C | Ω · م | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
مقاومة صدع الإجهاد البيئي F50 | HR | IEC 811-4-1 | ≥ 1000 | يمر | |
مقاومة شيخوخة المناخ الاصطناعي (بعد 42 يومًا) | اختلاف قوة الشد | % | GB/T 14049 | ± 30 | - 19 |
كسر الاختلاف | % | ± 30 | -25 | ||
مقاومة شيخوخة المناخ الاصطناعي (بعد 21 يومًا) | اختلاف قوة الشد | % | ± 15 | -9 | |
كسر الاختلاف | % | ± 15 | - 11 | ||
التوصية ببثق polyethylene محددة. نسبة السحب من 18: 1 إلى 25: 1 ويجب تعديل المعدات الأخرى وفقًا للظروف.
منطقة | قسم التغذية | قسم الضغط | قسم التجانس | قسم النموذج |
درجة الحرارة ج | 160- 180 | 180-200 | 200-220 | 220-230 |
- فوق درجة الحرارة هي فقط للرجوع إليها.
لطبقة عزل الكابل العامة (1 مم في سمك) يمكن ربطها بعد الاستحمام في 90 درجة مئوية فوق الماء الساخن لمدة 4 ساعات. إذا كان سمك العزل أكبر ، فيجب أن يكون من المناسب تمديد وقت الحمام. تمتد بمقدار 1 مم/4H أو تمديد الوقت وفقًا للحرارة المحددة للبيانات الممتدة.
حافظ على درجة حرارة الغرفة ؛ يجب أن تكون بيئة التخزين نظيفة وجافة وتهوية ؛ أفضل استخدام خلال ستة
أشهر من تاريخ الإنتاج ؛ يرجى استخدام ما يصل في 16 ساعة بعد فتح الحقيبة.
التعبئة: 25 كجم/كيس (أكياس الألومنيوم المقاومة للرطوبة + أكياس ورقية مركبة).
التخزين: تخزين في بيئات نظيفة وجافة وتهوية في درجة حرارة الغرفة. استخدام في غضون 6 أشهر من الإنتاج ؛ تستهلك في غضون 16 ساعة بعد الافتتاح.
غرض | وحدة | طريقة الاختبار | معيار v aue | عادي قيمة | |
قوة الشد | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.5 | |
استطالة عند الاستراحة | % | ≥ 350 | 465 | ||
تأثير احتضان الأداء@-76C | رقم الفشل | قطعة | ASTM D746 | ≤15/30 | 0/30 |
بعد الشيخوخة @135C ، 168H | اختلاف قوة الشد | % | IEC 60811- 1-2 | ± 20 | +7 |
كسر الاختلاف | % | ± 20 | +1 | ||
الإطالة الساخنة@200c ، 0.2mpa ، 15 دقيقة | استطالة تحت الحمل | % | IEC 60811-2- 1 | ≤80 | 50 |
تشوه دائم | % | ≤5 | 0 | ||
عامل تبديد العزل الكهربائي@20C ، 50 هرتز | － | IEC 60250 | ≤0.001 | 0.0003 | |
ثابت العزل الكهربائي@20C ، 50 هرتز | － | ≤ 2.35 | 2.25 | ||
قوة عازلة@20C | mv/m | IEC 60243- 1 | ≥ 25 | 37 | |
مقاومة الحجم@20C | Ω · م | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
مقاومة صدع الإجهاد البيئي F50 | HR | IEC 811-4-1 | ≥ 1000 | يمر | |
مقاومة شيخوخة المناخ الاصطناعي (بعد 42 يومًا) | اختلاف قوة الشد | % | GB/T 14049 | ± 30 | - 19 |
كسر الاختلاف | % | ± 30 | -25 | ||
مقاومة شيخوخة المناخ الاصطناعي (بعد 21 يومًا) | اختلاف قوة الشد | % | ± 15 | -9 | |
كسر الاختلاف | % | ± 15 | - 11 | ||
التوصية ببثق polyethylene محددة. نسبة السحب من 18: 1 إلى 25: 1 ويجب تعديل المعدات الأخرى وفقًا للظروف.
منطقة | قسم التغذية | قسم الضغط | قسم التجانس | قسم النموذج |
درجة الحرارة ج | 160- 180 | 180-200 | 200-220 | 220-230 |
- فوق درجة الحرارة هي فقط للرجوع إليها.
لطبقة عزل الكابل العامة (1 مم في سمك) يمكن ربطها بعد الاستحمام في 90 درجة مئوية فوق الماء الساخن لمدة 4 ساعات. إذا كان سمك العزل أكبر ، فيجب أن يكون من المناسب تمديد وقت الحمام. تمتد بمقدار 1 مم/4H أو تمديد الوقت وفقًا للحرارة المحددة للبيانات الممتدة.
حافظ على درجة حرارة الغرفة ؛ يجب أن تكون بيئة التخزين نظيفة وجافة وتهوية ؛ أفضل استخدام خلال ستة
أشهر من تاريخ الإنتاج ؛ يرجى استخدام ما يصل في 16 ساعة بعد فتح الحقيبة.
التعبئة: 25 كجم/كيس (أكياس الألومنيوم المقاومة للرطوبة + أكياس ورقية مركبة).
التخزين: تخزين في بيئات نظيفة وجافة وتهوية في درجة حرارة الغرفة. استخدام في غضون 6 أشهر من الإنتاج ؛ تستهلك في غضون 16 ساعة بعد الافتتاح.
