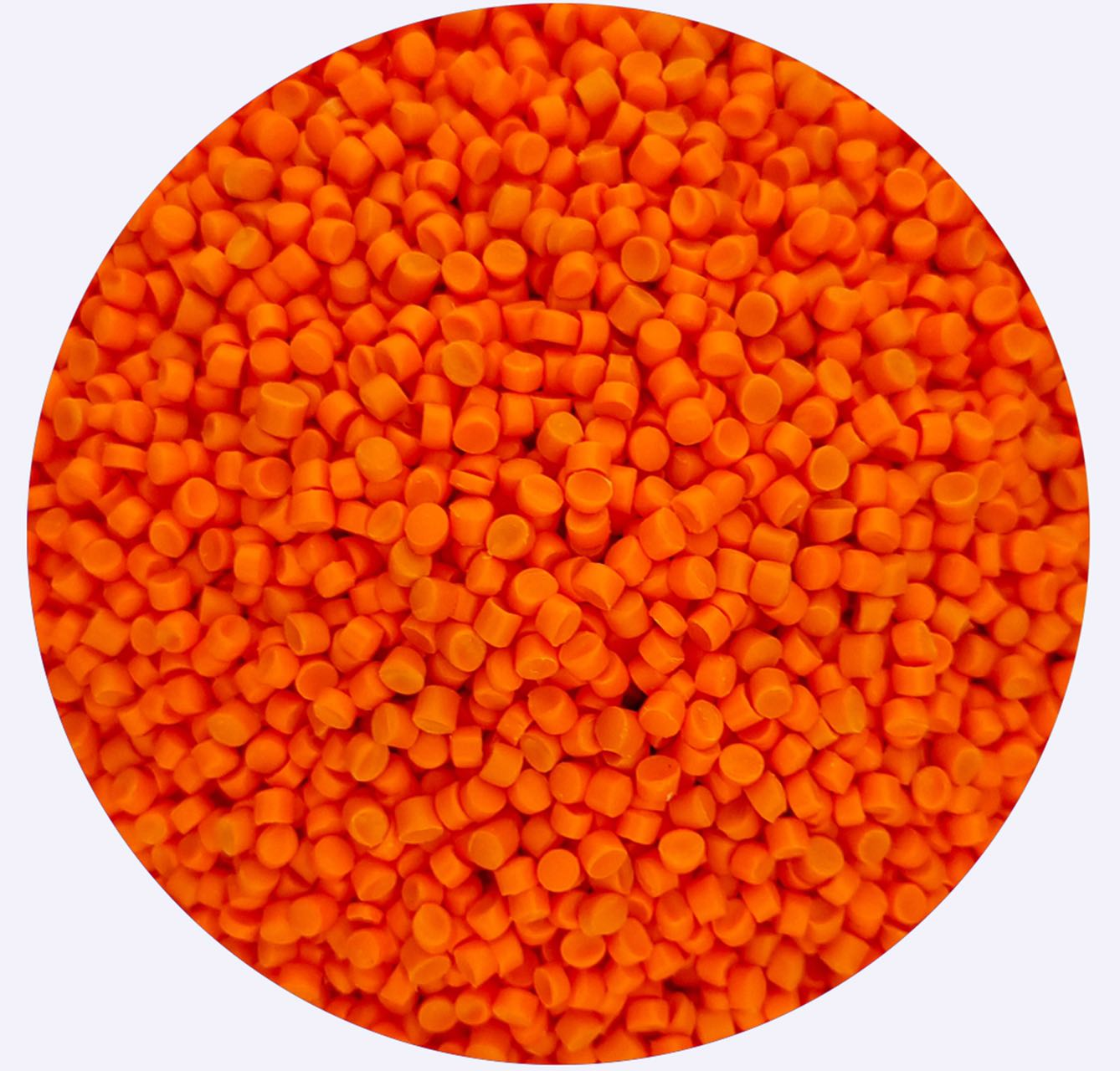

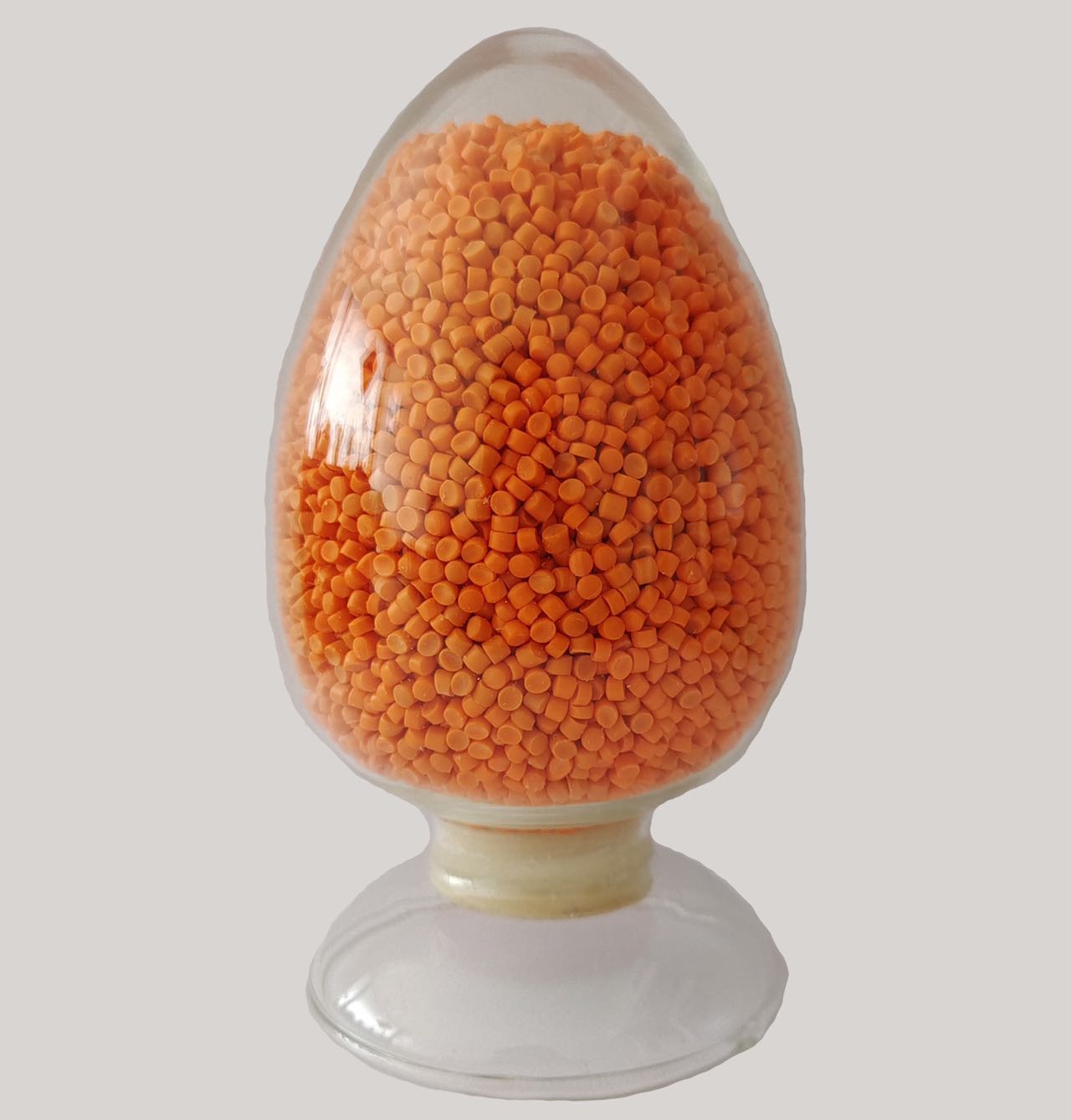

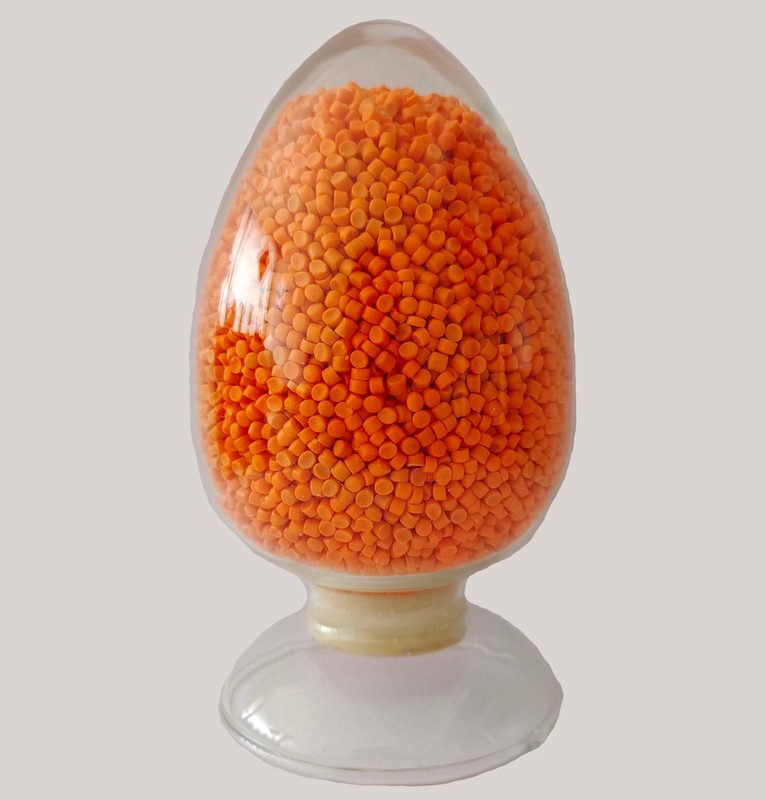

هندسة لأنظمة الطاقة المتجددة ، مركب العزل LSZH (منخفض الدخان صفر هالوجين) هو حل عالي الأداء للكابلات الكهروضوئية. هذه تجمع المادة غير السامة ، التي تتجاوز اللهب ، بين شهادة VD-1 , ذات المقاومة الحرارية 125 درجة مئوية ، وخصائص احتراق آمنة للبيئة ، مما يجعلها مثالية للتركيبات الشمسية المستدامة وأنظمة كابلات البيئة القاسية.
EN50618 (معايير الكابلات الكهروضوئية)
TUV1169 (السلامة من الحرائق والمتانة)
IEC 60332-1 VD-1 (تأخير اللهب) ROHS
خالية من الهالوجين & متوافقة
البناء والتكوين
صاغ مع مزيج دقيق من:
راتنجات عالية النقاء : الاستقرار الحراري المحسن
عوامل الارتباط المتقاطع : تحسين القوة الميكانيكية
مضادات الأكسدة ومثبطات اللهب : المتانة على المدى الطويل
إضافات غير Halogen : المنتج الثانوي الاحتراق غير السامة
غرض | وحدة | |||
الكثافة@23 ℃ | ز/سم | ASTM D792 | ≤ 1.28 | |
قوة الشد | MPA | IEC 60811- 1- 1 | ≥ 14.2 | |
استطالة عند الاستراحة | % | ≥ 190 | ||
بعد الشيخوخة @150 ℃ ، 168H | احتباس قوة الشد | % | IEC 60811- 1-2 | 115 |
كسر الاستطالة الاحتفاظ | % | 88 | ||
بعد الشيخوخة @185 ℃ ، 100 ساعة | اختلاف قوة الشد | % | IEC 60811- 1-2 | 115 |
كسر الاختلاف | % | 80 | ||
الإطالة الساخنة @200 ℃ , 0.2mpa ، 15 دقيقة | استطالة تحت الحمل | % | IEC 60811-2- 1 | 20 |
% | 4 | |||
اختبار الانحناء درجة الحرارة المنخفضة@-40 ℃ ، 16 ساعة | — | IEC 60811- 1-4 | لا صدع | |
اختبار الاحتراق | — | IEC 60332-1 | VD-1 | |
محتوى غاز حمض الهالوجين | ملغ/ز | IEC 60754-1 | لا أحد | |
PH | — | IEC 60754-2 | 5 | |
الموصلية الكهربائية | µs/مم | IEC 60754-2 | 3.8 | |
قوة العزل الكهربائي @20 ℃ | MV/مم | IEC 60243-1 | 25 | |
ω · سم | ASTM D257 | ≥ 1 × 1014 | ||
صلابة | الشاطئ أ | ASTM D2240 | 93 | |
حالة التشعيع: الإطالة الساخنة (25 ٪ إلى 35 ٪) | % | — | 20-30 | |
يعالج
نوصي باستخدام بثق المسمار المفرد التقليدي ومسمار محدد خالي من الهالوجين. النموذج المرجعي: φ 70 نموذج ؛ نسبة الضغط المنخفضة محددة من المسمار الخالي من الدخان الخالي من الدخان ؛ نسبة L/ D = 25: 1.
منطقة | 1 | 2 | 3 | 4 | 5 | رقبة | رأس | يموت |
درجة حرارة المدى ℃ | 110 | 125 | 135 | 140 | 145 | 155 | 160 | 165 |
- فوق درجة الحرارة هي فقط للرجوع إليها.
التميز في مثبطات اللهب :
تمرير اختبار احتراق VD-1 مع غاز حمض الهالوجين الصفر (<1 ملغم/جم)
انخفاض توليد الدخان لتعزيز السلامة في حالات
التحمل الحراري :
يعمل بشكل مستمر عند 125 درجة مئوية
يبقى على قيد الحياة 200 ℃ اختبارات الشيخوخة (15 دقيقة) مع كفاءة معالجة
خسارة ≤ 20 ٪ :
متوافق مع بثقات المسمار الواحد التقليدي
مسامير نسبة الضغط المنخفضة (L/D 25: 1) للربط الموحد
الأنظمة الضوئية :
الوحدة الشمسية interconnects
خطوط نقل DC/AC المزارع الشمسية
لتوزيع الطاقة :
كابلات التحكم والسكك الحديدية
منشآت آمنة
من الحرائق الصناعية ذات درجة حرارة عالية :
كابلات البناء ذات النفق الشاهق
تطبيقات البحرية والفضاء
إعدادات الطارد :
المنطقة 1-5 درجات الحرارة: 110 درجة مئوية → 165 درجة مئوية (التدرج التدريجي)
درجة حرارة الموت: 160 درجة مئوية ± 5 درجة مئوية
توصيات المسمار :
مسامير منخفضة القص (L/D 25: 1) للربط الموحد
درجات حرارة البرميل التي يتم التحكم فيها لمنع تدهور المواد

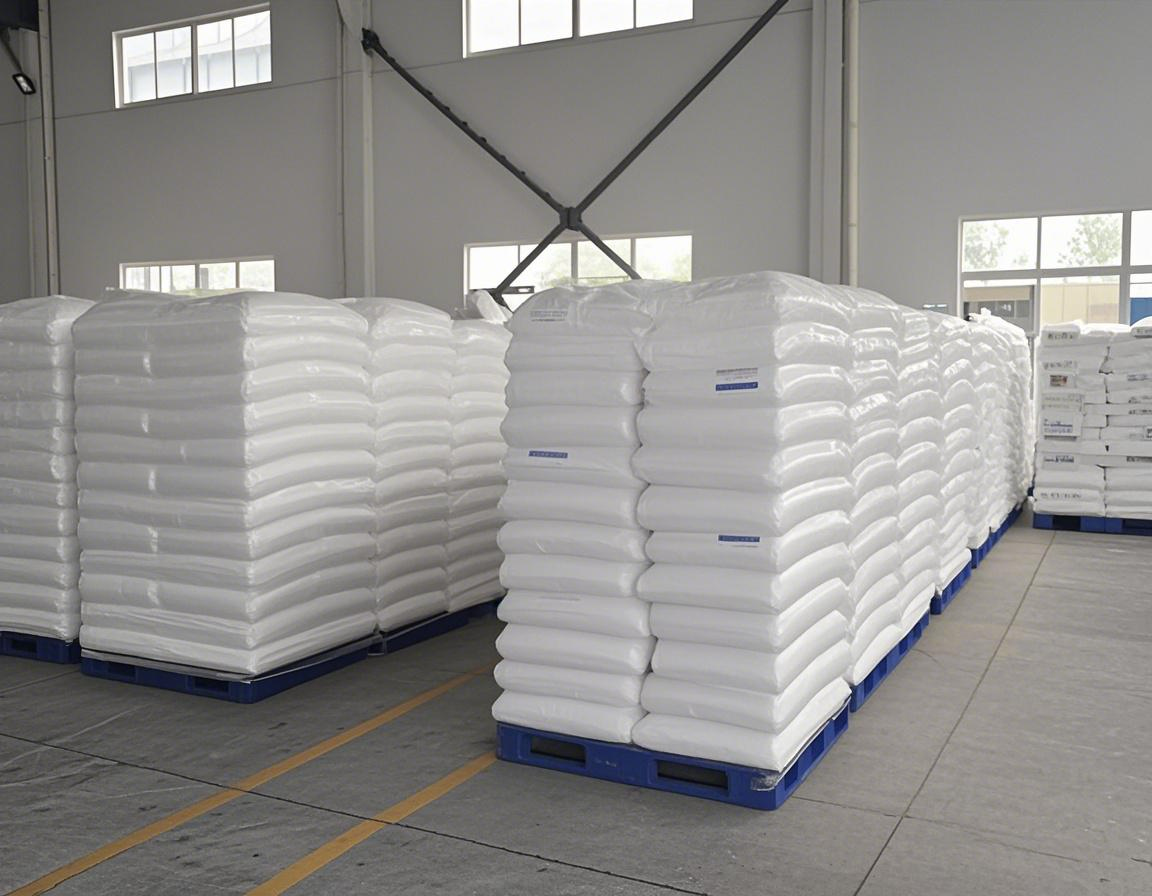

عبوة آمنة :
داخلي: أكياس ألومنيوم مقاومة 25 كجم مقاومة للرطوبة
الخارجي: ورقة مركبة معززة مع طلاء مقاوم للماء
المنصات (الحد الأقصى 20 أكياس/منصة) لتوافق
الشحن العالمي: الامتثال العالمي :
معتمد من IATA للشحن الجوي
متوافق مع IMDG للنقل البحري
مدة الصلاحية: 6 أشهر إذا تم تخزينها جافة في درجة حرارة الغرفة
