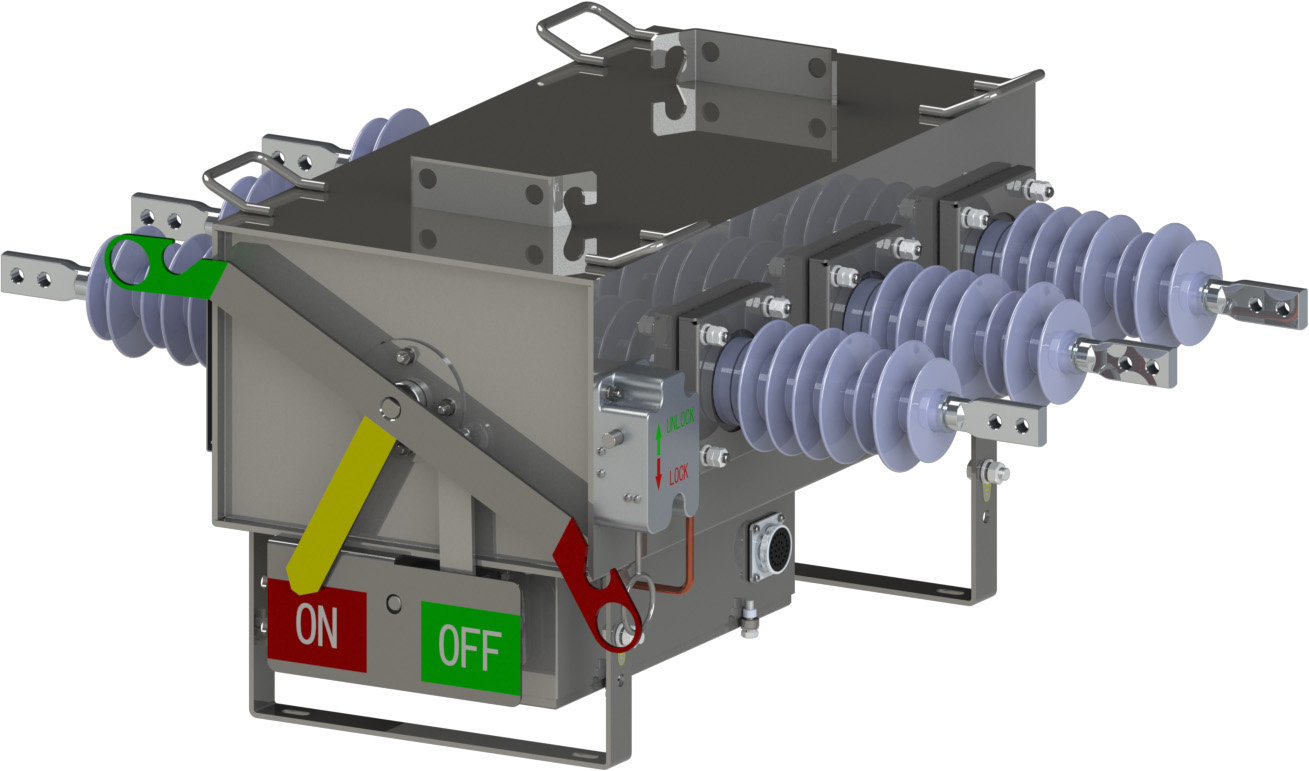

مخصصة تصنيع عمود مفتاح تحميل التحميل يدوي/محرك

قطب مثبت على التحميل SF6 دليل التبديل دليل/محرك

6kV ، ... .40.5kV ، 400a ، .. 630 ، ...1250a

قدمت تصنيع مخصص

حلول كاملة للتصميم ، التجميع ، الاختبار

● ملخص

RPS عبارة عن عائلة مفتاح تحميل الحمل المقطّر في الخارج SF6 ، على وجه التحديد

مصمم للاستخدام في أنظمة أتمتة التوزيع عن بُعد الحديثة. يوفر RPS صيانة موثوقة

العملية المجانية حتى في الظروف المناخية الأكثر تطلبًا بما في ذلك الأجواء المملوءة بالملح ، والصناعة التآكل

التلوث والثلوج والجليد. لديها القدرة الممتازة لكسر الحمل وصنع الأعطال وتلبي العزلة

المتطلبات المحددة لمفتاح كسر التحميل. يمنع خزان المعادن الأرضية جميع تيارات التسرب الممكنة عبر

مفتاح مفتوح. يمكن تشغيل RPs يدويًا أو تشغيل المحرك للتحكم الكهربائي المحلي والبعيدة ، وتم ترقيته.

● بيئة الخدمة

1.Air درجة الحرارة: الحد الأقصى لدرجة الحرارة: +85 ℃ ؛ الحد الأدنى لدرجة الحرارة: -45 ℃

الرطوبة: متوسط ​​الرطوبة الشهري 95 ٪ ؛ متوسط ​​الرطوبة اليومية 90 ٪.

الارتفاع فوق مستوى سطح البحر: أقصى ارتفاع للتثبيت: 2500 متر أو أكثر.

الهواء المحيط غير ملوث على ما يبدو من الغاز التآكل والقابل للاشتعال ، البخار وما إلى ذلك. لا تهتز العنف المتكرر

● العرض

مع فصول اختيارية للنطاق الحالي المقنن:

-نوع RPS 15 ، تقييم 6-20 كيلو فولت مع 400A ، 16 كاووب إلى 1250A ، 20KA ؛

-نوع RPS 27 ، Rating22-27 KV مع 400A ، 16 Kaup إلى 1250a ، 20ka ؛

-Type RPS 38 ، Rating30-40.5 KV مع 400a ، 16 Kaup to 1250a ، 20ka ؛

مع فئات اختيارية لتثبيت تطبيق الشبكة المختلفة:

وظيفة القسم (القسم)

50 لحظة فورية/محددة الوقت (P.OC)

51 طور الوقت الطور (منحنى P.Fast/P.Delay Curve)

الحمل الزائد (منحنى N.Fast/N.Delay Curve)

50N الأرضية المتبقية لحظة/محددة الوقت (G.OC)

51N المتبقية الزمنية الأرضية (G.Fast Curve/G.Delay Curve)

50SEF خطأ الأرض الحساس (SEF)

51 ج الحمل البارد (الحمل البارد)

TRSOTF Switch-ANTO-FAIVAR (SOTF)

59 فوق الجهد （ L.over volt ）

27 تحت الجهد (L.under volt)

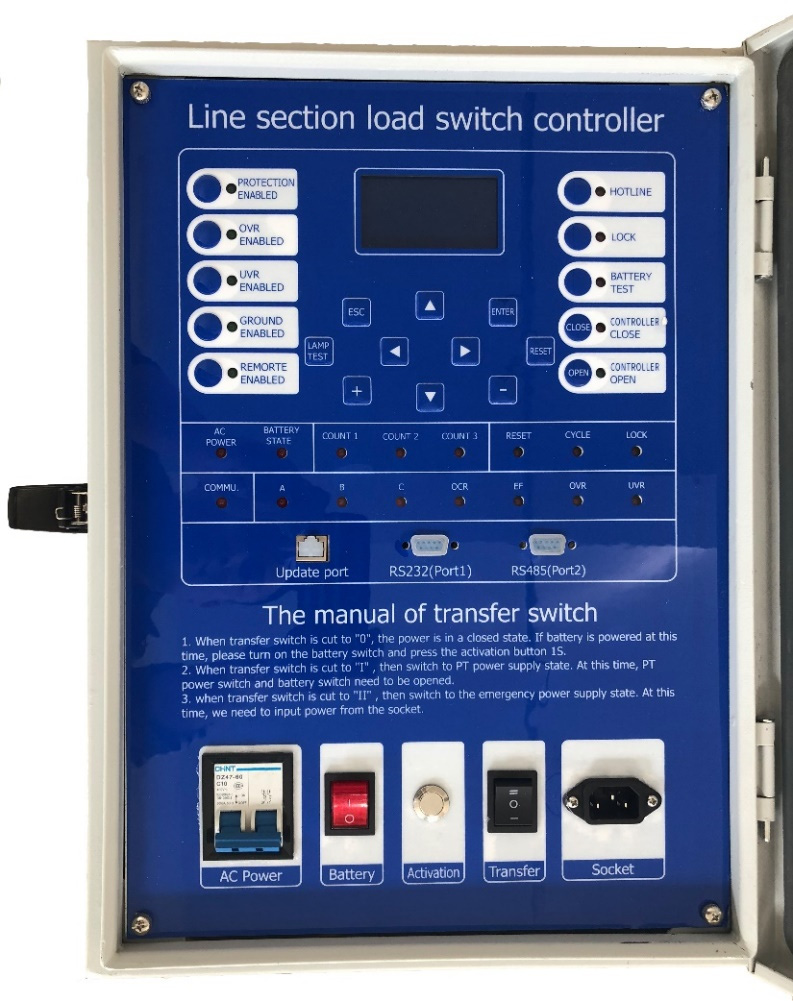

وظائف المراقبة:

المراحل الأولية/الثانوية وتيارات الأرض

اتجاه

فولتية الخط الأساسي/الثانوي والمرحلة

قوة واضحة وعامل القوة

قوة حقيقية وتفاعلية

سجل الطلب التاريخي

جهد تسلسل المرحلة الإيجابية والتيار

جهد تسلسل المرحلة السلبية والتيار

جهد تسلسل المرحلة صفر

تكرار

حالة المدخلات الثنائية/الإخراج

دائرة الرحلة الصحية/الفشل

الوقت والتاريخ

سجلات الصدع

سجلات الأحداث

● ميزة RPS

يتم استخدام الفولاذ المقاوم للصدأ عالي الجودة 3 مم للخزان ، وهو مصمم لتحقيق أقصى قدر من المتانة و

الحد الأدنى لخط اللحام لتقليل التآكل ، وتحديدا لضمان سلامة

موظفي العملية حتى مع وجود أخطاء القوس الداخلية في الحد الأقصى لسعة الصدع للخزان يمكن لـ RPS

يقاوم خطأ داخلي دون تنفيس الغازات الساخنة.

توفر آلية تشغيل الربيع المستقلة Spring Rockwill ® Patent Spring ، حمولة مضمونة

كسر خطأ جعل القدرة من خلال ضمان فتح وإغلاق سرعة المفتاح.

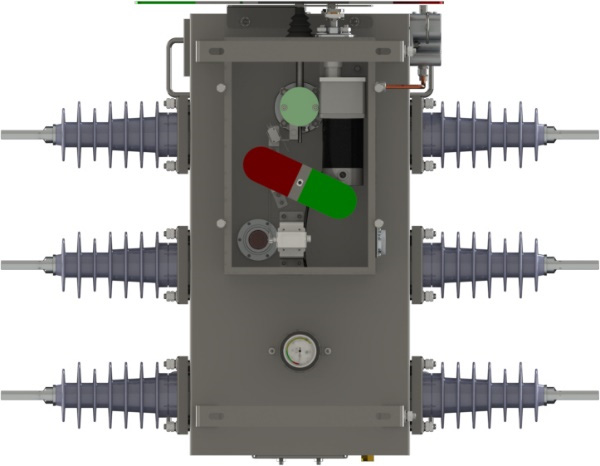

يتم تزويد RPS بمؤشر موضع عكس الضوء الذي يتم توصيله مباشرةً بمحول التشغيل

رمح يوفر مؤشر موضع تبديل واضح وغير واضح. مؤشر مصنوع من مادة تعكس الضوء ، والتي

يمكن مرئيًا بسهولة من مستوى الأرض حتى في الليل في قيادة الأمطار.

● المزايا الجديدة الرئيسية لـ RPS

توفير تقنية أجهزة إغلاق دليل التصميم الخاص مع براءات الاختراع الخاصة ، تقدمت بطلب للحصول على طبيعية و

وضع الوضع غير الطبيعي. إنها سرعة إغلاق (الوقت) الامتثال لـ IEC62271-100.

يمكن أن تعوض هذه الوظيفة من خطأ المشغل المغناطيسي والذي عندما لا يستطيع المحرك العمل أن يتسبب في حادث كبير.

مقاومة للتآكل ، جلبة مركبة

آلية القفل اليدوي (بما في ذلك عصا الخطاف)

أرضية إسكان موثوقة

مؤشر O/C (مصنوع من مادة عكسية للضوء) ،

عداد التشغيل ، مقياس كثافة الغاز بسهولة

مرئي من مستوى الأرض.

اكتشاف تسرب الهيليوم المتقدم والمتكامل

وملء المعدات ، والتي تضمن تسرب SF6 من

كل مفتاح أقل من 0.1 ٪ بدقة في السنة.

محرك السيارات ، الذي تم تعديله بسهولة في الموقع إلى

الوحدات التي يتم تشغيلها يدويًا.

● مسافات زحف RPS

● المحول الحالي ومستشعر الجهد

ملاحظة: يمكن تخصيص المحولات الحالية وأجهزة استشعار الجهد وفقًا للمتطلبات.

● المعايير للرجوع إليها

IEC 62271-1 IEC62271-102 IEC 62271-103

مفاتيح الجهد العالي و ControlGear. الجزء 103: مفاتيح الجهد المقنن أعلى من 1 كيلو فولت وحتى 52 كيلو فولت

الجبهة: مؤشر لون O/C

● البيانات الفنية الرئيسية
