تم تصميم المعدات لتعمل بشكل موثوق في ظل الظروف البيئية التالية:
الارتفاع: لا يزيد عن 2000 متر فوق سطح البحر.
درجة الحرارة المحيطة: الحد الأقصى +40 درجة مئوية، الحد الأدنى -25 درجة مئوية.
سرعة الرياح الخارجية: يجب ألا تتجاوز 35 م/ث.
درجة التلوث: الدرجة الثانية (بيئة معتدلة التلوث، مناسبة لمعظم المناطق الصناعية والحضرية).
المقاومة الزلزالية:
التسارع الأفقي: ≥ 3 م/ث²
التسارع العمودي: ≥ 1.5 م/ث²
عامل الأمان: > 1.67
تضمن هذه المعلمات أداءً مستقرًا في ظل ظروف التوزيع الخارجية النموذجية، بما في ذلك النشاط الزلزالي المعتدل وأحمال الرياح القياسية.

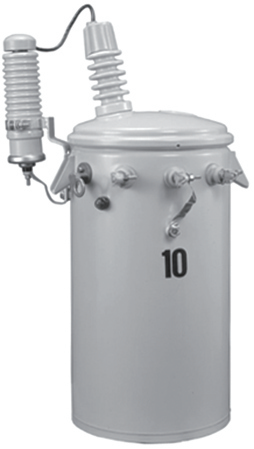

لتحقيق محول CSP عالي الأداء (محمي ذاتيًا تمامًا)، قمنا بدمج العديد من مكونات الحماية والمراقبة الرئيسية في تصميم المحول. تعمل هذه المكونات معًا أثناء عملية التصنيع لتوفير طبقات متعددة من الحماية الكهربائية والحرارية، مما يضمن السلامة والموثوقية التشغيلية على المدى الطويل دون الحاجة إلى أجهزة حماية خارجية واسعة النطاق.
تدمج تقنية الطاقة الشمسية المركزة ما يلي:
حماية التيار الزائد (الصمامات ذات الجهد العالي)
إشارة التحميل الزائد (ضوء الإشارة المرئية)
الحماية من الأخطاء الثانوية (قاطع الدائرة الكهربائية ذات الجهد المنخفض)
يتم تركيب هذه المكونات داخليًا ومنسقة كهربائيًا لتوفير حماية شاملة لكل من المحول وشبكة المصب.
يعمل المصهر عالي الجهد كجهاز حماية التيار الزائد الأساسي للمحول. وتتمثل وظيفتها الرئيسية في عزل المحول المعيب تلقائيًا عن شبكة الطاقة الرئيسية في حالة حدوث عطل داخلي، مثل دائرة كهربائية قصيرة أو حمل زائد شديد.
موقع التركيب: داخل خزان المحولات.
التوصيل الكهربائي: متصل بين:
الرصاص عالي الجهد الوارد من الجلبة و
خط الجهد العالي يؤدي من اللف الأولي للمحول.
يضمن هذا التثبيت الداخلي أن يعمل المصهر في بيئة خاضعة للرقابة ومحمية من التلوث الخارجي والظروف الجوية. عندما يعمل المصهر (ينفجر)، فإنه يقاطع تيار العطل بأمان ويفصل المحول عن الشبكة، مما يمنع تلف المعدات الأولية ويقلل من تأثير الانقطاع على العملاء الآخرين.
يوفر مؤشر الحمل الزائد إشارة مرئية واضحة عندما يعمل المحول في ظل ظروف تحميل غير طبيعية (على سبيل المثال، الحمل الزائد المستمر بما يتجاوز السعة المقدرة).
موقع التركيب: يتم تثبيت ضوء المؤشر على الجدار الخارجي لخزان المحولات، بالقرب من مقبض التشغيل لقاطع الدائرة الكهربائية لسهولة الرؤية.
التوصيل الكهربائي: يتم توصيل ضوء الإشارة كهربائيًا بدائرة استشعار ضوء الإشارة الداخلية داخل المحول، والتي تراقب تيار الحمل بشكل مستمر.
عندما يتجاوز تيار الحمل الحد المحدد مسبقًا لفترة محددة، تقوم دائرة الاستشعار بتنشيط ضوء المؤشر الخارجي. يتيح ذلك للموظفين الميدانيين التعرف بسرعة على المحولات ذات التحميل الزائد دون فتح الخزان أو إجراء قياسات معقدة، مما يتيح إدارة الحمل أو إجراءات الصيانة في الوقت المناسب.
يوفر قاطع الدائرة ذات الجهد المنخفض (الثانوي) حماية من الأعطال الجانبية الثانوية والحمل الزائد، مما يحمي دائرة الجهد المنخفض والمعدات النهائية من التلف الناتج عن التيار الزائد.
موقع التركيب: داخل خزان المحولات.
التوصيل الكهربائي: متصل بين:
اللف الثانوي (جانب الجهد المنخفض للمحول) و
البطانة الثانوية (التي تتصل بالكابل أو الحمل الخارجي ذي الجهد المنخفض).
يضمن هذا الاتصال الداخلي أن كل التيار المتدفق من الملف الثانوي يمر عبر قاطع الدائرة. في حالة وجود خطأ في الجانب الثانوي (مثل دائرة كهربائية قصيرة أو حمل زائد مستمر)، يتعطل قاطع الدائرة، ويفصل الحمل عن المحول. وهذا يحمي كلا من المحولات والمعدات النهائية من الإجهاد الحراري والميكانيكي.
يمكن إعادة ضبط قاطع الدائرة الثانوية يدويًا بعد إزالة العطل، مما يوفر الحماية والراحة التشغيلية.
