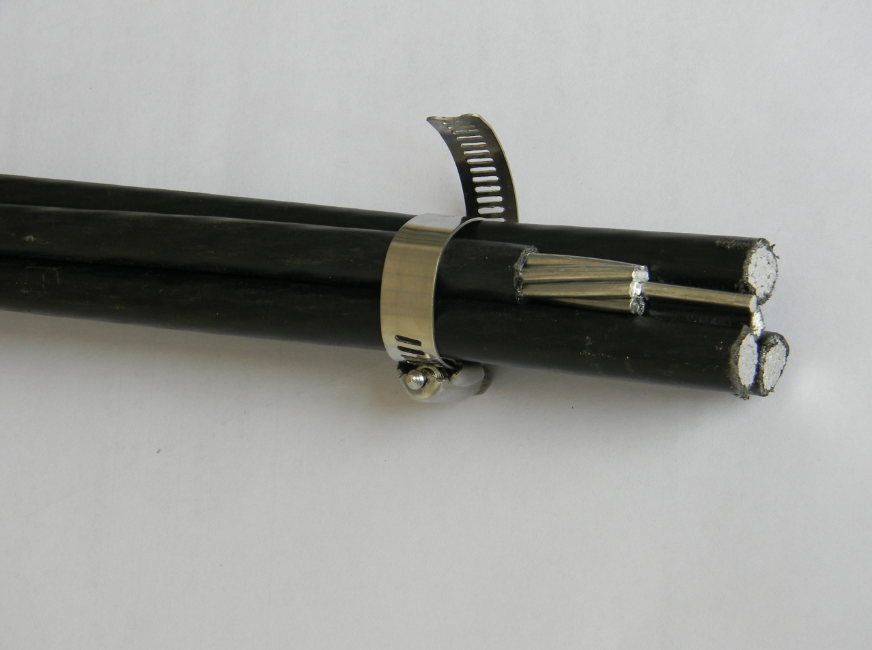

يعد الكبل الجوي المجمع (ABC) بقدرة 0.6/1 كيلو فولت بمثابة حل لتوزيع الطاقة العلوية عالي الأداء تم تصميمه لتلبية معيار NFC 33-209 ، إلى جانب المعايير العالمية مثل BS 7870-5، وGB/T 12527، وIEC 60502. وتكمن قوته الأساسية في هيكل مزدوج مصنوع بدقة، يجمع بين عزل XLPE/PE/PVC (المُحسّن لمقاومة الأشعة فوق البنفسجية والطقس القاسي). مع موصلات الطور من الألومنيوم (Al) (مقطع عرضي 16-150 مم⊃2;) وموصلات رسول محايدة من سبائك الألومنيوم (AAAC) . يوفر هذا التصميم قوة ميكانيكية استثنائية - مدعومة بحمل كسر لا يقل عن 1.9 كيلو نيوتن (لموصلات 16 مم⊃2;) يصل إلى 20.5 كيلو نيوتن (لموصلات مراسلة 70 مم⊃2;) - ومتانة طويلة الأمد في البيئات القاسية.
بالإضافة إلى التكوينات القياسية، نقدم حلول كابلات ABC مخصصة مصممة خصيصًا لتلبية احتياجات المشروع المحددة، بما في ذلك المقاطع العرضية للموصل والمواد العازلة وأطوال البكرات (100-1000 متر على براميل خشبية أو عبوات مخصصة). تتيح لدينا إمكانيات تصنيع المعدات الأصلية أيضًا إمكانية إجراء تعديلات على العلامة التجارية والتعديلات الفنية للتوافق مع متطلبات العميل، مما يجعل الكابل مناسبًا للشبكات الحضرية وكهربة الريف وإضاءة الشوارع والشبكات الهوائية الصناعية.
| منطقة الموصل (ملم⊃2;) | عدد الأسلاك | كحد أقصى. قطر موصل DC (ω/km) | قطره (مم) | دقيقة. كسر الحمل (KN) | نطاق القطر العام (مم) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6-5.1 | 1.9 | 7.0-7.8 |
| 25 | 7 | 1.20 | 5.8-6.3 | 3.0 | 8.6-9.4 |
| 35 | 7 | 0.868 | 6.8-7.3 | - | 10.0-10.9 |
| 54.6 (رسول) | 7 | 0.63 | 9.2-9.6 | 16.6 | 12.3-13.0 |
| 70 (رسول) | 7 | 0.50 | 10.0-10.2 | 20.5 |
الكابل الهوائي 0.6/1KV (ABC) ( NFC33-209 القياسي)
رقم النموذج | المرحلة رقم/ديا. | XLPE | Novral No./dia. | XLPE | EP رقم/ديا. | XLPE |
مم | مم | مم | ||||
3*35+54.6AAAC+16 3*70+54.6AAAC+2*16 | 7/2.52 12/2.72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1.70 7/1.70 | 1.20 1.20 |
يحجب العزل XLPE /PE/PVC الأشعة فوق البنفسجية، والرطوبة، وتقلبات درجات الحرارة (-1 درجة مئوية إلى +40 درجة مئوية)، مما يضمن أداءً موثوقًا به في المناطق الساحلية (عالية الملوحة) والمناطق الاستوائية (حتى ارتفاع 2200 متر، ورطوبة 90٪).
تعمل موصلات الرسائل المحايدة AAAC على تعزيز قوة الشد ومقاومة التآكل، مما يقلل من تكاليف الصيانة ويطيل عمر خدمة الكابل.
تعمل المنخفضة للتيار المستمر المقاومة (منخفضة تصل إلى 0.50 أوم/كم للموصلات مقاس 70 مم⊃2;) على تقليل فقدان الطاقة، في حين أن قدرة حمل التيار العالية (تصل إلى 306 أمبير للموصلات مقاس 150 مم⊃2;، عند درجة حرارة محيطة 30 درجة مئوية) تدعم إمدادات الطاقة المستقرة.
يعمل المضغوط قطر الحزمة (على سبيل المثال، 22 مم لتكوينات 3×16+25 مم⊃2;) على تبسيط عملية التثبيت وتقليل مقاومة الرياح، مما يجعلها مثالية للمناطق الحضرية الكثيفة.
تصميمات متعددة الاستخدامات ( خطوط LV-ABC ذاتية الدعم ، وLV-ABC مع ناقل محايد، وMV-ABC مع ناقل محايد معزول) تتكيف مع السيناريوهات العامة المتنوعة.
تعمل موصلات الألومنيوم خفيفة الوزن على تقليل تكاليف النقل والتركيب مقارنة ببدائل النحاس، دون المساس بالأداء.
شبكات الطاقة الحضرية : مثالية لتوزيع الطاقة في المدن، حيث تعد قيود المساحة ومرونة الطقس أمرًا بالغ الأهمية (على سبيل المثال، إضاءة الشوارع والمجمعات السكنية).
كهربة الريف : التنقل في التضاريس النائية والقاسية لتوصيل الكهرباء إلى القرى، مع الاستفادة من مقاومتها للتآكل وقوتها الميكانيكية.
المناطق الصناعية : تتعامل مع الضغوط الميكانيكية العالية ومتطلبات الأحمال الثقيلة في المصانع والمستودعات والمجمعات الصناعية.
المناطق الاستوائية والساحلية : يتحمل الرطوبة العالية والرذاذ الملحي والعواصف الرعدية (حتى 180 يومًا من العواصف الرعدية في السنة)، مما يلبي احتياجات المدن الساحلية والمناطق الاستوائية.
الكابل مخصص للاستخدام العلوي بشكل صارم ولا يُسمح بدفنه (حتى في القنوات) للحفاظ على سلامة العزل والأداء الميكانيكي.
يقدم فريقنا المساعدة الفنية في الموقع وإرشادات التثبيت لضمان الامتثال لمعايير المشروع وبروتوكولات السلامة.
باعتبارنا مصنعًا مقره الصين ولدينا سنوات من الخبرة في الأنظمة الكهربائية، فإننا متخصصون في إنتاج كابلات ABC والبحث والتطوير والخدمات التقنية. تخضع جميع المنتجات لاختبارات صارمة للوفاء بمعيار NFC 33-209 والشهادات العالمية، مما يضمن الجودة والامتثال.
نحن لا نوفر فقط الكابلات الجاهزة، بل إن حلولنا المخصصة تتيح لك تحديد حجم الموصل ونوع العزل والتعبئة. تتضمن لدينا إمكانيات تصنيع المعدات الأصلية أيضًا العلامات التجارية والتعديلات الفنية ومواءمة الوثائق لتتناسب مع احتياجات عملك.
بدءًا من تقديم الكتالوجات والمواصفات الفنية قبل البيع وحتى دعم ما بعد البيع (المساعدة في الموقع، وإرشادات التثبيت، واختبار ما بعد التثبيت)، فإننا نضمن رحلة مشروع سلسة.
الوصول العالمي: نحن نخدم العملاء في جميع أنحاء العالم، ولدينا مكاتب في البر الرئيسي للصين (مدينة ييشينغ) وهونج كونج، مما يتيح التواصل والخدمات اللوجستية في الوقت المناسب.
وهو يفي بمعيار NFC 33-209 (المعيار الأوروبي الأساسي لكابلات ABC) والمعايير الدولية مثل BS 7870-5، وGB/T 12527، وIEC 60502. وهذا يضمن التوافق مع المشاريع التي تتطلب شهادات أوروبية أو عالمية.
نعم. نحن نقدم أطوال بكرات مخصصة (100-1000 متر) وخيارات عزل (XLPE، PE، PVC) بناءً على الاحتياجات البيئية والتقنية لمشروعك. سيقوم فريقنا بتأكيد الجدوى وتقديم عرض أسعار مخصص.
قطعاً. يقاوم عزل XLPE /PE وموصلات الرسائل المحايدة AAAC رذاذ الملح والتآكل، مما يجعل الكابل مثاليًا للمناطق الساحلية ذات الظروف المالحة الثقيلة.
نعم. نحن نقدم المساعدة الفنية في الموقع، وإرشادات التثبيت خطوة بخطوة، واختبار ما بعد التثبيت لضمان تثبيت الكابل بشكل صحيح ويعمل على النحو الأمثل.
