تم تصميم الكابلات المسطحة المزدوجة وثلاثية النواة 300/500 فولت (الرمز: FLAT TWIN & THREE CORE CABLES) خصيصًا لتلبية المتطلبات الصعبة لأنظمة الأسلاك الكهربائية الداخلية الحديثة. تجمع هذه الكابلات بين المتانة والتصميم الموفر للمساحة والامتثال الكامل للمعايير الدولية لتقديم أداء موثوق وطويل الأمد.
صنع بواسطة Jiangsu East Energy Electrical Engineering Co., Ltd. - مزود موثوق ورائد لمنتجات الأنظمة الكهربائية وملحقات الكابلات وحلول توزيع الطاقة - تلتزم هذه الكابلات بشكل صارم بمعايير BS6004، مما يضمن التشغيل المتسق والموثوق عبر مجموعة واسعة من بيئات التثبيت.
يقلل الشكل المسطح لهذه الكابلات بشكل كبير من مقدار المساحة المطلوبة أثناء التثبيت، مما يجعلها خيارًا مثاليًا للتطبيقات حيث يجب أن تكون الأسلاك غير مزعجة أو مخفية أو موجهة عبر مناطق محدودة.
تتضمن سيناريوهات التثبيت الشائعة ما يلي:
مخبأة داخل الجدران - للتشطيبات الداخلية النظيفة والجمالية
مضمن في الجص - مناسب لمشاريع البناء والتجديد الجديدة
يتم توجيهها عبر مساحات ضيقة - مثل حوامل الكابلات أو القنوات أو خلف الألواح
مع التركيز القوي على السلامة والموثوقية وعمر الخدمة الطويل، تم تصميم هذه الكابلات لتحمل قسوة الظروف الداخلية الجافة والرطبة. وهي مناسبة ل:
المباني السكنية – الأسلاك المنزلية، ودوائر الإضاءة، ومنافذ الطاقة

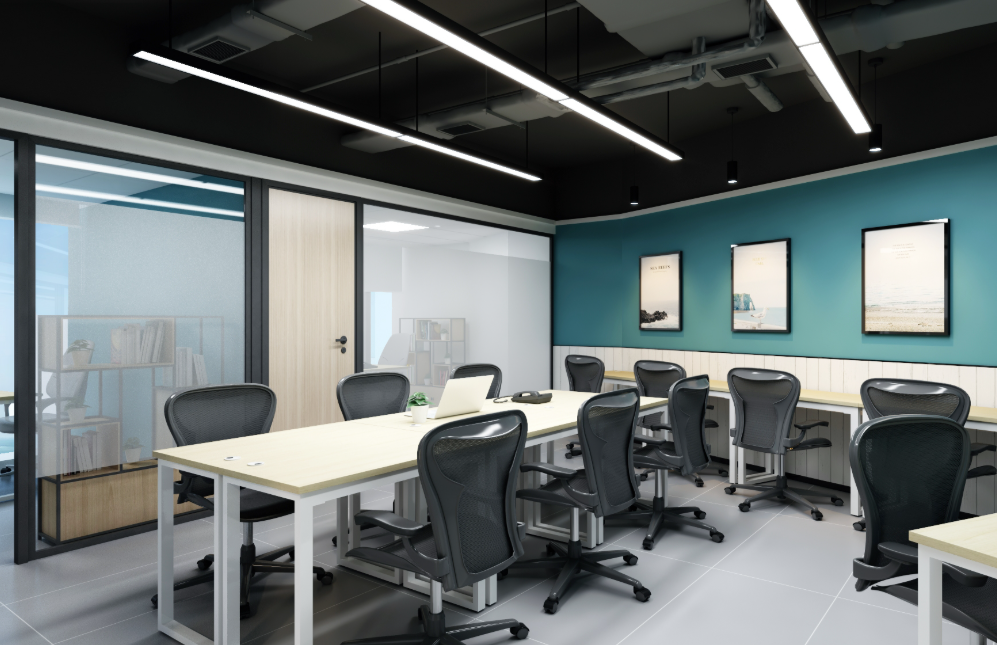

المرافق التجارية – مباني المكاتب ومحلات البيع بالتجزئة والفنادق
الإعدادات الصناعية الخفيفة – ورش العمل ولوحات التحكم والآلات الصغيرة
تدعم هذه الكابلات التشغيل الكهربائي المستمر في ظل الظروف البيئية الداخلية العادية، مما يساعد على تقليل مخاطر فشل الأسلاك والحرائق الكهربائية ووقت التوقف غير المخطط له.
الموصل: يضم الموصلات النحاسية الصلبة ، توفر الكابلات توصيلًا كهربائيًا ممتازًا ، مما يضمن انتقالًا الحالي الفعال مع الحد الأدنى من الخسارة. يعزز قلب الموصل الصلب الاستقرار ، مما يقلل من خطر الكسر أثناء التثبيت أو الاستخدام طويل الأجل.
العزل: يتم لف كل موصل في عزل PVC ، والذي يوفر حماية قوية ضد التسرب الكهربائي والدوائر القصيرة. إن مادة العزل مقاومة للحرارة والرطوبة ، وتتوافق مع ملاءمة الكابل للمواقع الرطبة.
الغمد الخارجي: غمد بيف سي الخارجي متين يحيط بالموصلات المعزولة ، مما يوفر طبقة إضافية من الدفاع ضد الأضرار الجسدية والتآكل والعوامل البيئية. يساهم هذا الغمد أيضًا في الشكل المسطح والمضغوط للكابل ، مما يسهل التثبيت السهل في المساحات المحصورة.
هذه الكابلات المسطحة 300/500V مصممة خصيصًا للتركيبات الثابتة في:
المناطق الداخلية الجافة مثل غرف المعيشة والمكاتب ومساحات البيع بالتجزئة.

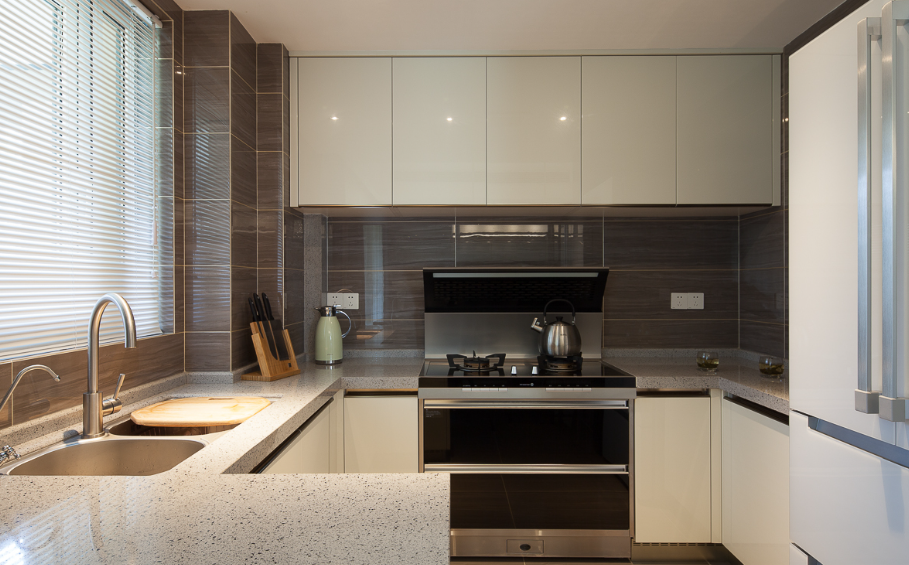

مواقع رطبة مثل المطابخ والحمامات والطوابق السفلية (حيث يتم التحكم في مستويات الرطوبة).
التثبيت داخل الجدران ، تحت الأرضيات ، أو مضمنة في الجص ، وذلك بفضل ملفهم المسطح الذي يتجنب النتوءات الضخمة.
إن تنوعهم يجعلهم خيارًا مفضلاً للأسلاك السكنية ، والتجهيزات التجارية ، والتطبيقات الصناعية الخفيفة حيث تكون كفاءة المساحة وسلامة الفضاء أمرًا بالغ الأهمية.
| num. من النوى وعدد المقطع العرضي الاسمي | و DIA من الأسلاك | سماكة العزل (مم) من | مقاومة موصل الغمد (MM) | مقاومة DC في 20 ℃ (Ω/km) | تقريبا. إجمالي الوزن (كجم/كم) | كحد أقصى. القدرة الاستيعابية الحالية عند 30 ℃ | |
|---|---|---|---|---|---|---|---|
| الأنابيب (أ) | الهواء (أ) | ||||||
| 2 × 1.5 مم مربع | 7 × 0.51 مم | 0.7 | 0.9 | 12.1 | 76.0 | 32 | 20 |
| 2 × 2.5 مم مربع | 7 × 0.66 مم | 0.8 | 1.0 | 7.41 | 110 | 42 | 27 |
| 2 × 4 مم مربع | 7 × 0.83 مم | 0.8 | 1.0 | 4.61 | 148 | 54 | 37 |
| 3 × 1.5 مم مربع | 7 × 0.51 مم | 0.7 | 0.9 | 12.1 | 102 | 26 | 18 |
| 3 × 2.5 مم مربع | 7 × 0.66 مم | 0.8 | 1.0 | 7.41 | 152 | 34 | 25 |
| 3 × 4 مم مربع | 7 × 0.83 مم | 0.8 | 1.1 | 4.61 | 224 | 44 | 34 |
تعمل الكابلات بشكل موثوق بدرجة حرارة أقصى قدرها 70 ℃ ، مما يضمن الاستقرار حتى تحت الاستخدام المطول أو التعرض المعتدل للحرارة.
مصممة لحمل التيارات تتراوح من 18A إلى 54A (حسب الحجم الأساسي وطريقة التثبيت) ، فهي تدعم مجموعة واسعة من الأجهزة والأنظمة الكهربائية الداخلية.
يضمن مزيج من الموصلات النحاسية الصلبة ، وعزل PVC ، والغمد الخارجي مقاومة التآكل والتآكل والإجهاد البيئي ، ويمدد عمر خدمة الكابل.
