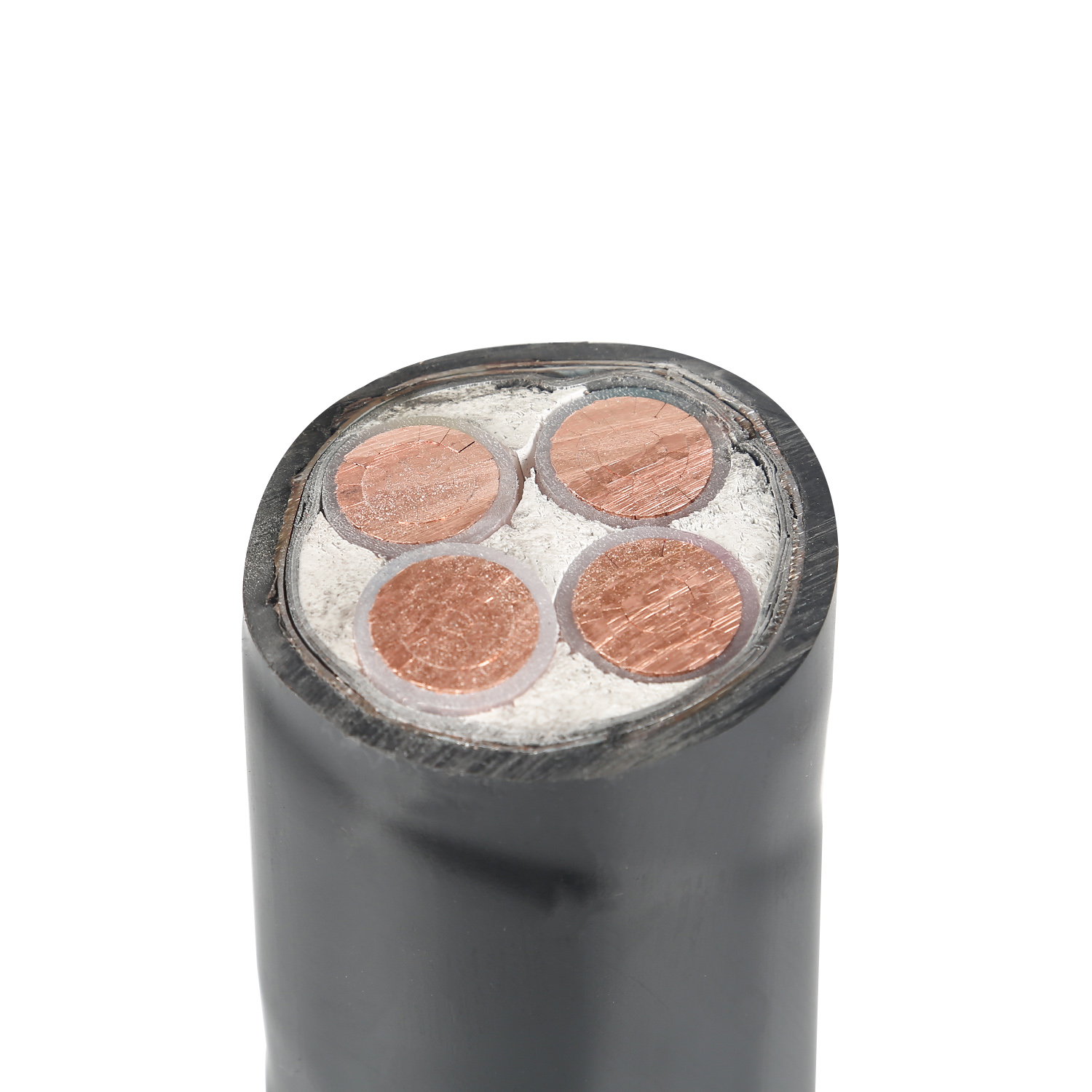

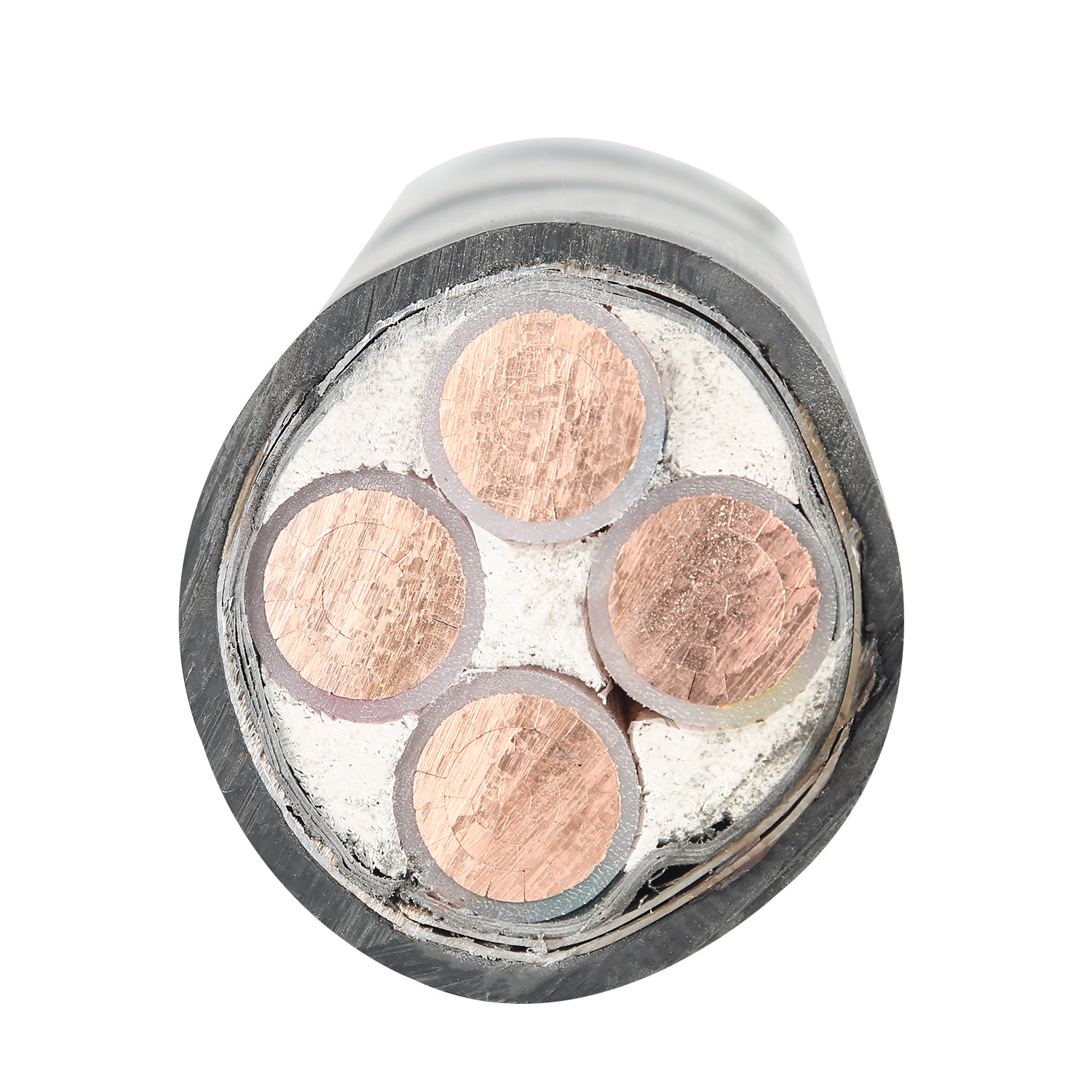

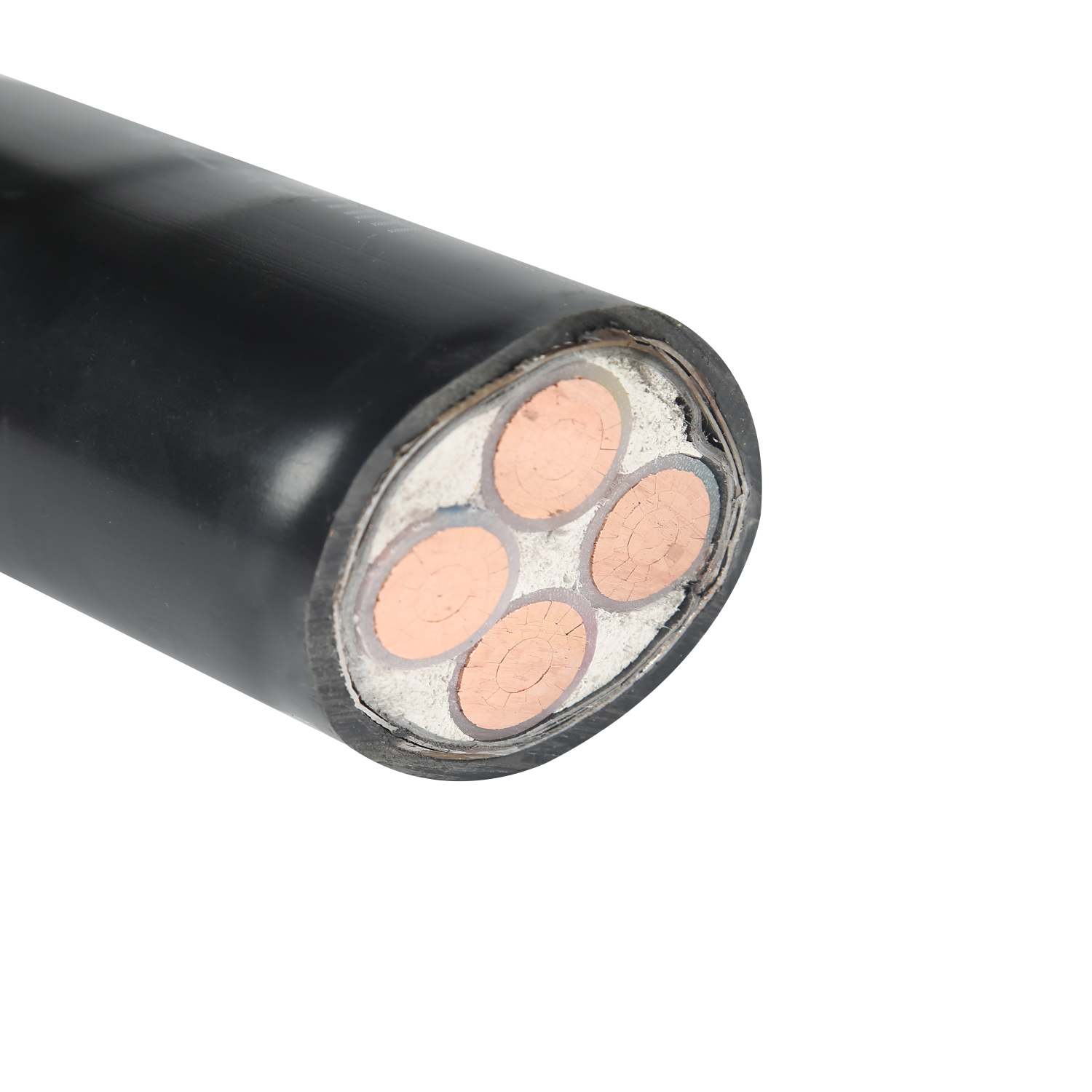

كابل طاقة 6KV شاق 6KV مع موصل نحاسي وعزل XLPE ، محمي من قبل Armouring الصلب

5 0 مراجعات

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

وصف المنتج

كابل طاقة 6KV شاق 6KV مع موصل نحاسي وعزل XLPE ، محمي من قبل Armouring الصلب

عام

يعد كابل الطاقة 6KV الثقيل مع موصل النحاس وعزل XLPE ، المحمي بواسطة Armouring الأسلاك الفولاذية حلاً قويًا وموثوقًا لنقل الطاقة الكهربائية في البيئات الصعبة.

المعايير والشهادات

يتوافق كابل الطاقة 6KV الشاق مع موصل النحاس ، وعزل XLPE ، ودروع الأسلاك الفولاذية مع المعايير الدولية والإقليمية لضمان السلامة والموثوقية والأداء. فيما يلي بعض المعايير الرئيسية التي غالباً ما تلتزم بها مثل هذه الكابلات:

IEC (اللجنة الدولية للكهرباء):

IEC 60502-1: كابلات الطاقة ذات العزل المقذوف وملحقاتها للفولتية المقدرة من 1 كيلو فولت (UM = 1.2 كيلو فولت) حتى 30 كيلو فولت (UM = 36 كيلو فولت).
IEC 60228: موصلات الكابلات المعزولة (تحدد فئات الموصلات والمتطلبات).
IEC 60332: اختبارات انتشار اللهب العمودي للكابلات المعزولة.
IEC 60754: اختبار على الغازات تطورت أثناء احتراق المواد من الكابلات.

ISO (المنظمة الدولية للتوحيد):

ISO 9001: أنظمة إدارة الجودة (لعمليات التصنيع).

Paramater التقنية

3.6/6 (7.2) كيلو فولت ، XLPE معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 19)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	كجم/كم		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1،250	660	500
120	2.5	1.8	27	1500	760	500
150	2.5	1.8	28	1790	860	500
185	2.5	1.9	30	2150	1000	500
240	2.6	1.9	33	2770	1،250	500
300	2.8	2.0	35	3400	1500	500
400	3.0	2.1	39	4،280	1.850	500
500	3.2	2.2	43	5400	2،280	500
630	3.2	2.4	47	6830	2800	500
800	3.2	2.5	51	8،570	3400	400
1000	3.2	2.6	56	10،590	4،110	300

ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 20)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	كجم/كم		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1،190	890	500
25	2.5	2.1	38	1560	1،080	500
35	2.5	2.2	40	1930	1،270	500
50	2.5	2.3	43	2،370	1480	500
70	2.5	2.4	47	3،110	1820	500
95	2.5	2.5	51	4000	2200	500
120	2.5	2.6	54	4،820	2550	500
150	2.5	2.7	58	5،770	2،970	500
185	2.5	2.8	61	6،960	3460	500
240	2.6	3.0	68	8،940	4340	400
300	2.8	3.2	73	10،980	5،190	300
400	3.0	3.5	81	13،820	6440	250
500	3.2	3.7	90	17،390	7،910	200

3.6/6 (7.2) كيلو فولت ، سلك عزل معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/AWA/PVC عن طريق الفم/XLPE/AWA/PVC (الجدول 21)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1100	810	500
70	2.5	1.2	1.6	1.8	29	1،350	930	500
95	2.5	1.2	1.6	1.9	31	1،670	1،080	500
120	2.5	1.2	1.6	1.9	32	1950	1200	500
150	2.5	1.2	1.6	2.0	34	2،270	1،350	500
185	2.5	1.2	2.0	2.1	37	2770	1620	500
240	2.6	1.2	2.0	2.2	40	3440	1930	500
300	2.8	1.2	2.0	2.2	42	4،120	2،210	500
400	3.0	1.3	2.5	2.4	47	5،250	2،820	500
500	3.2	1.3	2.5	2.5	51	6450	3،340	500
630	3.2	1.4	2.5	2.6	55	7،990	3،950	400

ثلاثة نواة ، CU/XLPE/SWA/PVC أو AL/XLPE/SWA/PVC (الجدول 22)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	2.0	2.1	40	2،310	2120	500
16	2.5	1.2	2.0	2.2	42	2600	2،290	500
25	2.5	1.2	2.0	2.3	45	3،080	2600	500
35	2.5	1.3	2.5	2.4	48	3،950	3،280	500
50	2.5	1.3	2.5	2.5	54	4530	3630	500
70	2.5	1.4	2.5	2.6	55	5،510	4،210	500
95	2.5	1.5	2.5	2.8	59	6660	4،860	500
120	2.5	1.5	2.5	2.9	63	7630	5،360	400
150	2.5	1.6	2.5	3.0	66	8800	6000	400
185	2.5	1.7	3.15	3.2	72	11500	6،670	300
240	2.6	1.8	3.15	3.4	78	13،480	8،870	250
300	2.8	1.9	3.15	3.6	84	15،920	10،130	200
400	3.0	2.0	4.0	3.9	94	21300	12،590	200
500	3.2	2.1	4.0	4.1	103	25090	15،610	200

3.6/6 (7.2) كيلو فولت ، XLPE شريط معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC (الجدول 23)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1000	700	500
70	2.5	1.2	0.5	1.8	28	1،240	820	500
95	2.5	1.2	0.5	1.8	30	1540	950	500
120	2.5	1.2	0.5	1.8	31	1820	1،080	500
150	2.5	1.2	0.5	1.9	33	2120	1200	500
185	2.5	1.2	0.5	1.9	35	2520	1،370	500
240	2.6	1.2	0.5	2.0	37	3،180	1،670	500
300	2.8	1.2	0.5	2.1	40	3،850	1950	500
400	3.0	1.3	0.5	2.3	44	4800	2،370	500
500	3.2	1.3	0.5	2.4	48	5،960	2،840	500
630	3.2	1.4	0.5	2.5	52	7،450	3،410	600

ثلاثة نواة ، CU/XLPE/STA/PVCOR AL/XLPE/STA/PVC (الجدول 24)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.2	2.0	37	1330	1،140	500
16	2.5	1.2	0.5	2.1	40	1،580	1،580	500
25	2.5	1.2	0.5	2.2	42	2،310	1،880	500
35	2.5	1.3	0.5	2.3	45	2760	2090	500
50	2.5	1.3	0.5	2.4	48	3،260	2،360	500
70	2.5	1.4	0.5	2.5	52	4،100	2،810	500
95	2.5	1.5	0.5	2.7	56	5،110	3،310	500
120	2.5	1.5	0.5	2.8	60	5،010	3،750	400
150	2.5	1.6	0.5	2.9	63	7،050	4،250	400
185	2.5	1.7	0.5	3.0	67	9،320	4،820	400
240	2.6	1.8	0.5	3.2	73	10530	5،920	300
300	2.8	1.9	0.5	3.4	79	12،730	6،940	300
400	3.0	2.0	0.8	3.7	89	16،620	9،240	200
500	3.2	2.1	0.8	4.0	98	20550	11،070	200

سمات

قائد النحاس:

الموصلية العالية لنقل الطاقة الفعال.
قوة ميكانيكية ممتازة ومتانة.
مناسبة للتطبيقات الشاقة.

عزل XLPE (البولي إيثيلين متشابك):

يوفر خصائص حرارية وكهربائية ممتازة.
مقاومة عالية للحرارة والمواد الكيميائية والرطوبة.
يعمل بكفاءة في درجات حرارة أعلى مقارنة بعزل PVC.

السلك الصلب درع:

يوفر حماية ميكانيكية متفوقة ضد الضغوط الخارجية ، مثل التأثير والسحق والتآكل.
يعزز متانة الكابل في البيئات القاسية ، بما في ذلك الإعدادات تحت الأرض أو الصناعية.

تصنيف الجهد:

مصممة لتطبيقات الجهد المتوسطة تصل إلى 6 كيلو فولت.

البناء الثقيل:

تم تصميمه لتحمل الظروف القاسية ، مما يجعلها مثالية للمنشآت الصناعية والتعدين والخارجية.

امتثال:

يلبي المعايير الدولية مثل IEC أو BS أو ASTM ، ضمان السلامة والموثوقية.

التطبيقات

النباتات الصناعية: مناسبة لتوزيع الطاقة في المصانع ، المصافي ، والنباتات الكيميائية.
عمليات التعدين: مثالية للبيئات الوعرة مع الإجهاد الميكانيكي العالي.
المنشآت تحت الأرض: محمية من الرطوبة والأضرار الجسدية.
مشاريع الطاقة المتجددة: تستخدم في مزارع الرياح ومحطات الطاقة الشمسية لإرسال الطاقة الموثوقة.
مشاريع البنية التحتية: مناسبة لشبكات الطاقة والأنفاق ومواقع البناء.

طلب

المزايا

المتانة العالية: يضمن Armouring الأسلاك الفولاذية الأداء طويل الأجل في الظروف الصعبة.
نقل الطاقة الفعال: موصل النحاس وعزل XLPE يقلل من فقدان الطاقة.
السلامة: يوفر عزل XLPE مقاومة ممتازة للدوائر القصيرة والأخطاء الكهربائية.
المرونة: يمكن استخدامها في التركيبات الثابتة أو حيث يكون الإجهاد الميكانيكي مصدر قلق.

المواصفات الفنية

تصنيف الجهد: 6 كيلو فولت (6000 فولت)
موصل مواد: النحاس (تقطعت بهم السبل من الفئة 2)
مادة العزل: XLPE (البولي إيثيلين متشابك)
درع: سلك الصلب درع (SWA)
غمد: PVC أو LSZH (منخفض الدخان الصفر الهالوجين) لحماية إضافية
نطاق درجة الحرارة: -20 درجة مئوية إلى +90 درجة مئوية (التشغيل)
المعايير: IEC 60502 أو BS 5467 أو ما يعادلها

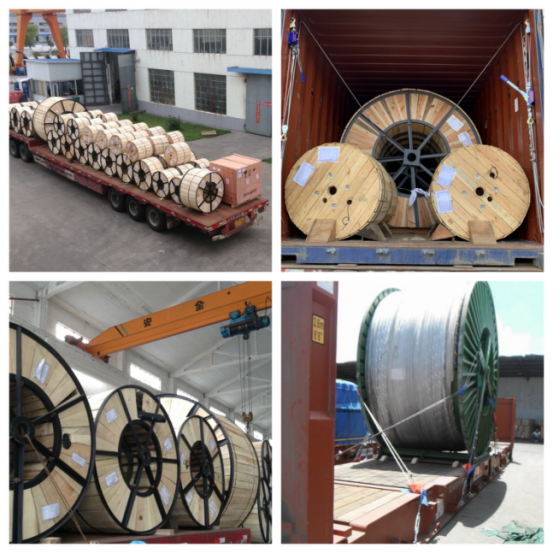

التعبئة والشحن

التغليف القياسي: بكرات أو لفائف خشبية (طول 100 م - 5000 متر).

-الحماية: تغليف الرطوبة المقاوم ، المنصات المكملة بالصدمة.

- وضع العلامات: تصنيفات الجهد الواضحة والشهادات ورموز الدُفعات.

- امتثال الشحن: IEC 60228 للحماية الميكانيكية أثناء العبور.
