كابل طاقة معزول متوسطة متوسطة الجهد XLPE مع التغميد PVC مقابل 3.6-6KV و 26-35KV تقييمات

5 0 مراجعات

تم تصميم كابل الطاقة المعزول XLPE ذو الجهد المتوسط مع غلاف PVC للتوزيع الثابت في أنظمة 3.6/6kV إلى 26/35kV. إنها تستخدم موصل النحاس أو الألومنيوم، وعزل XLPE، والغلاف الخارجي PVC. الكابل مناسب للتركيبات الداخلية وقنوات الكابلات والخنادق ووصلات المفاتيح الكهربائية حيث لا تتطلب الحماية الميكانيكية. إنه يوفر درجة حرارة موصل عالية مستمرة، فقدان عازل منخفض، وأداء كهربائي مستقر. بالنسبة للمشترين، القيمة الأساسية هي نطاق جهد كامل في عائلة كابل واحدة، وفترات زمنية يمكن التنبؤ بها، وأحجام موصلات قابلة للتخصيص، والتكوينات الأساسية، وألوان الغلاف لتتناسب مع مواصفات المشروع.

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

وصف المنتج

1. تصنيف الجهد (U₀/U)

حدد الكابل وفقًا لجهد النظام وطريقة التأريض. U₀ هو جهد تردد الطاقة المقدر بين الموصل والشاشة؛ U هو الجهد المقنن بين الموصلات. يجب ألا يتجاوز الحد الأقصى لجهد النظام القيمة المحددة للكابل.

الجهد الاسمي للنظام	الجهد الكهربي المقدر U₀/U	الحد الأقصى لجهد النظام Um
6 كيلو فولت	3.6/6 كيلو فولت	7.2 كيلو فولت
10 كيلو فولت	6/10 كيلو فولت	12 كيلو فولت
15 كيلو فولت	8.7/15 كيلو فولت	17.5 كيلو فولت
20 كيلو فولت	12/20 كيلو فولت	24 كيلو فولت
30 كيلو فولت	18/30 كيلو فولت	36 كيلو فولت
35 كيلو فولت	26/35 كيلو فولت	42 كيلو فولت

بالنسبة للأنظمة غير المؤرضة أو المؤرضة بالرنين، حدد تصنيف U₀ أعلى. بالنسبة للأنظمة المؤرضة بشكل فعال، عادةً ما يكون تصنيف U₀/U القياسي كافيًا.

2. مادة الموصل والمقطع العرضي

النحاس: موصلية أعلى، وأداء أفضل لدائرة القصر، ومناسب للدوائر الحرجة ومساحة التثبيت المحدودة.
الألومنيوم: وزن وتكلفة أقل، ومناسب للطرق الطويلة حيث يكون الوزن والميزانية من الأولويات.
المقطع العرضي: تحديد حسب تيار الحمل، وتيار الدائرة القصيرة، وانخفاض الجهد، ودرجة الحرارة المحيطة، والمقاومة الحرارية للتربة، وعامل التجميع. نطاق الجهد المتوسط النموذجي: 25-630 مم².

3. عدد النوى

أحادي النواة: يستخدم في الأنظمة ثلاثية الطور مع كابلات منفصلة لكل مرحلة، غالبًا في القنوات أو الصواني.
ثلاثي النواة: يستخدم للتوزيع المباشر والتركيبات الثابتة حيث يحمل كابل واحد المراحل الثلاث. مشترك لـ 3.6/6 كيلو فولت إلى 26/35 كيلو فولت.
متعدد النواة: متاح للتحكم المحدد أو التطبيقات المساعدة.

4. العزل

يسمح عزل XLPE بدرجة حرارة مستمرة للموصل تصل إلى 90 درجة مئوية ودرجة حرارة دائرة قصر تصل إلى 250 درجة مئوية لمدة تصل إلى 5 ثوانٍ. تم تحديد سمك العزل بواسطة المواصفة IEC 60502-2 وفقًا لتصنيف الجهد.

5. التغليف

غلاف PVC: للأغراض العامة، مثبطات اللهب، فعالة من حيث التكلفة. مناسبة للتركيبات الداخلية والقنوات والخنادق.
غلاف PE: مقاومة أفضل للرطوبة، مفضل للدفن المباشر والمواقع الرطبة.
أغلفة LSZH: دخان منخفض وخالي من الهالوجين للأنفاق والمحطات الفرعية الداخلية والبنية التحتية العامة.
يستخدم هذا المنتج غلاف PVC. تأكد مما إذا كان PVC مقبولاً لمتطلبات حريق المشروع والمتطلبات البيئية.

6. بيئة التثبيت

داخليًا: حوامل الكابلات، والقنوات، وغرف المفاتيح الكهربائية، والمحطات الفرعية.
الخنادق وقنوات الكابلات: يوفر الغلاف PVC الحماية أثناء السحب وضد الأضرار اللاحقة.
الدفن المباشر: لا ينصح به بدون حماية ميكانيكية إضافية. استخدم الكابلات أو القنوات المدرعة.
مهاوي عمودية: تأكيد سحب التوتر ودعم التباعد.
الأنفاق والأماكن العامة: التحقق من متطلبات الأداء ضد الحرائق؛ قد تكون هناك حاجة إلى LSZH.

7. نصف قطر الانحناء وطول الطبلة

الحد الأدنى لنصف قطر الانحناء عادة ما يكون 12-15 مرة من القطر الخارجي للكابل للتركيب الثابت و20 مرة أثناء السحب. حدد طول الأسطوانة وفقًا لطول المسار وعدد الوصلات وحدود النقل وطريقة التثبيت.

8. المعايير

حدد المعيار المطبق: IEC 60502-2، GB/T 12706.2، BS 6622، VDE 0276-620، أو المتطلبات الخاصة بالمشروع.

المواصفات الفنية

وحدة	المعلمة	النطاق / الخيار النموذجي
معيار	—	اللجنة الكهروتقنية الدولية 60502-2، جيجابايت/تي 12706.2
الفولطية المقدرة U₀/U	كيلو فولت	3.6/6، 6/10، 8.7/15، 12/20، 18/30، 26/35
الحد الأقصى لجهد النظام أم	كيلو فولت	7.2، 12، 17.5، 24، 36، 42
عدد النوى	—	1، 3
Conductor	—	النحاس أو الألومنيوم، الفئة 1 أو 2، 25-630 مم²
العزل	—	XLPE (البولي إيثيلين المتقاطع)
درجة حرارة العزل	درجة مئوية	90 متواصل؛ 250 ماس كهربائى (بحد أقصى 5 ثوان)
غلاف	—	PVC
درجة حرارة التشغيل	درجة مئوية	-40 إلى +90 موصل
نصف قطر الانحناء	—	≥12 × القطر الخارجي (ثابت)؛ ≥20 × القطر الخارجي (التثبيت)
تثبيت	—	داخلي، قناة الكابل، الخندق، المفاتيح الكهربائية، صينية
التعبئة	—	طبل من الصلب أو الخشب؛ طول الطبل المخصص متاح

ملاحظة: تختلف المواصفات حسب تصنيف الجهد وحجم الموصل. تأكد من الأبعاد الفعلية وبيانات الاختبار قبل الطلب.

التطبيقات النموذجية

شبكات توزيع الجهد المتوسط في المباني والمنشآت الصناعية
توصيلات المفاتيح الكهربائية والمحولات الداخلية
قنوات الكابلات والخنادق والصواني
دوائر الطاقة المساعدة للمحطات الفرعية
إنارة الأنفاق والبنية التحتية وإمدادات الطاقة
أنظمة تجميع الطاقة المتجددة حيث يكون غلاف PVC مقبولاً

MV Cable3

التطبيقات

يستخدم كابل الطاقة المعزول XLPE على نطاق واسع في :

أنظمة نقل الطاقة والتوزيع
الكابلات تحت الأرض للبنية التحتية الحضرية
النباتات الصناعية والمباني التجارية
أنظمة الطاقة المتجددة (الطاقة الشمسية ، الرياح ، إلخ)

فوائد المنتج

المتانة العالية : يوفر عزل XLPE قوة ميكانيكية استثنائية ومقاومة للحرارة والأداء طويل الأجل في البيئات القاسية.
كفاءة الطاقة : مصممة لتقليل فقدان الطاقة ، وتحسين توزيع الطاقة وتقليل التكاليف التشغيلية.
المقاومة البيئية : يوفر غمد PVC حماية ممتازة ضد الرطوبة ، وأشعة الأشعة فوق البنفسجية ، والمواد الكيميائية ، والارتداء الميكانيكي.
السلامة : يتوافق مع أعلى معايير السلامة والأداء الدولية.

أحادي النواة ، CU/XLPE/ATA/PVC أو AL/XLPE/ATA/PVC (الجدول 17)

Conductor الاسمي منطقة	سماكة التضحية	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سماكة التضحية	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.0	1.2	0.5	1.8	18	390	330	500
16	2.0	1.2	0.5	1.8	19	460	360	500
25	2.0	1.2	0.5	1.8	20	580	420	500
35	2.0	1.2	0.5	1.8	21	700	480	500
50	2.0	1.2	0.5	1.8	23	840	550	500
70	2.0	1.2	0.5	1.8	24	1،080	650	500
95	2.0	1.2	0.5	1.8	26	1،360	770	500
120	2.0	1.2	0.5	1.8	28	1620	880	500
150	2.0	1.2	0.5	1.8	29	1920	990	500
185	2.0	1.2	0.5	1.9	31	2300	1،150	500
240	2.0	1.2	0.5	1.9	33	2،890	1،380	500
300	2.0	1.2	0.5	2.0	36	3،510	1،610	500
400	2.0	1.2	0.5	2.1	37	4،380	1950	500
d
630	2.4	1.3	0.5	2.4	47	7000	2،970	500

ثلاثة نواة ، CU/XLPE/STA/PVC أو AL/XLPE/STA/PVC (الجدول 18)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.0	1.2	0.5	1.8	28	910	720	500
16	2.0	1.2	0.5	1.9	29	1،120	820	500
25	2.0	1.2	0.5	1.9	32	1480	1000	500
35	2.0	1.2	0.5	2.0	35	1،840	1،170	500
50	2.0	1.2	0.5	2.1	38	1300	1410	500
70	2.0	1.2	0.5	2.2	43	3،390	2100	500
95	2.0	1.2	0.5	2.3	46	4330	2530	500
120	2.0	1.3	0.5	2.4	50	5،180	2،910	500
150	2.0	1.4	0.5	2.6	54	6،180	3،370	500
185	2.0	1.4	0.5	2.7	57	7،120	3،920	500
240	2.0	1.5	0.5	2.8	63	9،350	4،750	400
300	2.0	1.6	0.5	3.0	68	11340	5550	300
400	2.0	1.8	0.5	3.3	76	14،220	6830	300
500	2.2	1.9	0.5	3.5	84	17،850	8،380	250

3.6/6 (7.2) كيلو فولت ، XLPE معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 19)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	كجم/كم		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1،250	660	500
120	2.5	1.8	27	1500	760	500
150	2.5	1.8	28	1790	860	500
185	2.5	1.9	30	2150	1000	500
240	2.6	1.9	33	2770	1،250	500
300	2.8	2.0	35	3400	1500	500
400	3.0	2.1	39	4،280	1.850	500
500	3.2	2.2	43	5400	2،280	500
630	3.2	2.4	47	6830	2800	500
800	3.2	2.5	51	8،570	3400	400
1000	3.2	2.6	56	10،590	4،110	300

ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 20)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	كجم/كم		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1،190	890	500
25	2.5	2.1	38	1560	1،080	500
35	2.5	2.2	40	1930	1،270	500
50	2.5	2.3	43	2،370	1480	500
70	2.5	2.4	47	3،110	1820	500
95	2.5	2.5	51	4000	2200	500
120	2.5	2.6	54	4،820	2550	500
150	2.5	2.7	58	5،770	2،970	500
185	2.5	2.8	61	6،960	3460	500
240	2.6	3.0	68	8،940	4340	400
300	2.8	3.2	73	10،980	5،190	300
400	3.0	3.5	81	13،820	6440	250
500	3.2	3.7	90	17،390	7،910	200

3.6/6 (7.2) كيلو فولت ، سلك عزل معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/AWA/PVC عن طريق الفم/XLPE/AWA/PVC (الجدول 21)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1100	810	500
70	2.5	1.2	1.6	1.8	29	1،350	930	500
95	2.5	1.2	1.6	1.9	31	1،670	1،080	500
120	2.5	1.2	1.6	1.9	32	1950	1200	500
150	2.5	1.2	1.6	2.0	34	2،270	1،350	500
185	2.5	1.2	2.0	2.1	37	2770	1620	500
240	2.6	1.2	2.0	2.2	40	3440	1930	500
300	2.8	1.2	2.0	2.2	42	4،120	2،210	500
400	3.0	1.3	2.5	2.4	47	5،250	2،820	500
500	3.2	1.3	2.5	2.5	51	6450	3،340	500
630	3.2	1.4	2.5	2.6	55	7،990	3،950	400

ثلاثة نواة ، CU/XLPE/SWA/PVC أو AL/XLPE/SWA/PVC (الجدول 22)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	2.0	2.1	40	2،310	2120	500
16	2.5	1.2	2.0	2.2	42	2600	2،290	500
25	2.5	1.2	2.0	2.3	45	3،080	2600	500
35	2.5	1.3	2.5	2.4	48	3،950	3،280	500
50	2.5	1.3	2.5	2.5	54	4530	3630	500
70	2.5	1.4	2.5	2.6	55	5،510	4،210	500
95	2.5	1.5	2.5	2.8	59	6660	4،860	500
120	2.5	1.5	2.5	2.9	63	7630	5،360	400
150	2.5	1.6	2.5	3.0	66	8800	6000	400
185	2.5	1.7	3.15	3.2	72	11500	6،670	300
240	2.6	1.8	3.15	3.4	78	13،480	8،870	250
300	2.8	1.9	3.15	3.6	84	15،920	10،130	200
400	3.0	2.0	4.0	3.9	94	21300	12،590	200
500	3.2	2.1	4.0	4.1	103	25090	15،610	200

3.6/6 (7.2) كيلو فولت ، XLPE شريط معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC (الجدول 23)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1000	700	500
70	2.5	1.2	0.5	1.8	28	1،240	820	500
95	2.5	1.2	0.5	1.8	30	1540	950	500
120	2.5	1.2	0.5	1.8	31	1820	1،080	500
150	2.5	1.2	0.5	1.9	33	2120	1200	500
185	2.5	1.2	0.5	1.9	35	2520	1،370	500
240	2.6	1.2	0.5	2.0	37	3،180	1،670	500
300	2.8	1.2	0.5	2.1	40	3،850	1950	500
400	3.0	1.3	0.5	2.3	44	4800	2،370	500
500	3.2	1.3	0.5	2.4	48	5،960	2،840	500
630	3.2	1.4	0.5	2.5	52	7،450	3،410	600

ثلاثة نواة ، CU/XLPE/STA/PVCOR AL/XLPE/STA/PVC (الجدول 24)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
10	2.5	1.2	0.2	2.0	37	1330	1،140	500
16	2.5	1.2	0.5	2.1	40	1،580	1،580	500
25	2.5	1.2	0.5	2.2	42	2،310	1،880	500
35	2.5	1.3	0.5	2.3	45	2760	2090	500
50	2.5	1.3	0.5	2.4	48	3،260	2،360	500
70	2.5	1.4	0.5	2.5	52	4،100	2،810	500
95	2.5	1.5	0.5	2.7	56	5،110	3،310	500
120	2.5	1.5	0.5	2.8	60	5،010	3،750	400
150	2.5	1.6	0.5	2.9	63	7،050	4،250	400
185	2.5	1.7	0.5	3.0	67	9،320	4،820	400
240	2.6	1.8	0.5	3.2	73	10530	5،920	300
300	2.8	1.9	0.5	3.4	79	12،730	6،940	300
400	3.0	2.0	0.8	3.7	89	16،620	9،240	200
500	3.2	2.1	0.8	4.0	98	20550	11،070	200

6 ~ 30kV XLPE كابلات الطاقة المعزولة

يستخدم هذا المنتج خط إنتاج Finland Nextrom (NOKIA) ثلاثة طبقة لتصنيع الارتباط المتقاطع الكيميائي.
وهي مناسبة لوضع ثابت لخط الجهد المتوسط.
يتوافق أداء الكابلات مع وضع IEC 60502.

مواصفات المنتجات

نموذج		اسم
CU/XLPE/PVC	AL/XLPE/PVC	موصل النحاس أو الألومنيوم XLPE معزول وكابل طاقة غمد PVC
CU/XLPE/PE	AL/XLPE/PE	موصل النحاس أو الألومنيوم XLPE معزول و PE كابل الطاقة المغمدة
CU/XLPE/STA/PVC	AL/XLPE/STA/PVC	قائد النحاس أو الألومنيوم XLPE الشريط الصلب المعزول معطر كابل طاقة غمد
CU/XLPE/STA/PE	AL/XLPE/STA/PE	قائد النحاس أو الألومنيوم XLPE شريط الصلب المعزول مع كابل طاقة مغمور
CU/XLPE/SWA/PVC	AL/XLPE/SWA/PVC	موصل النحاس أو الألومنيوم XLPE سلك فولاذي معزول كابل طاقة غمد
CU/XLPE/SWA/PE	AL/XLPE/SWA/PE	موصل النحاس أو الألمنيوم XLPE سلك فولاذي معزول
CU/XLPE/CWL/PE	AL/XLPE/CWL/PE	موصل النحاس أو الألومنيوم XLPE معزول شامل كابل طاقة طبقة مقاومة للماء

نطاق التطبيق

نموذج		نطاق التطبيق
CU/XLPE/PVC	AL/XLPE/PVC	إنه مناسب لوضع في الداخل والخارج ، ويجب تثبيته على قوس في نفق ، ويمكن ارتداؤه من خلال أنبوب خرساني أو وضعه في خندق كابل ودفنه مباشرة في تربة فضفاضة. لا يمكن للكابل تحمل الضغط ، ولكنه يسمح بكمية معينة من الجر الإشعاعي.
CU/XLPE/PE	AL/XLPE/PE
CU/XLPE/STA/PVC	AL/XLPE/STA/PVC	دفن في الأرض ، يمكن للكابل تحمل بعض الضغط ، ولكن لا يمكن أن يقاوم قوة الشد الكبيرة.
CU/XLPE/STA/PE	AL/XLPE/STA/PE
CU/XLPE/SWA/PVC	AL/XLPE/SWA/PVC
CU/XLPE/SWA/PE	AL/XLPE/SWA/PE
CU/XLPE/CWL/PE	AL/XLPE/CWL/PE	يتم استخدامه لمتطلبات مقاومة الماء للطبقة الخارجية للكابلات

شرق الطاقة

الهندسة الكهربائية

6/6kV ، 6/10 (12) KV ، XLPE PVC PVC Power Cable أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 25)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	كجم/كم		m
16	3.4	1.8	20	450	350	500
25	3.4	1.8	21	560	400	500
35	3.4	1.8	22	680	460	500
50	3.4	1.8	24	810	520	500
70	3.4	1.8	25	1،050	620	500
95	3.4	1.8	27	1،320	730	500
120	3.4	1.8	28	1،580	840	500
150	3.4	1.9	30	1،880	960	500
185	3.4	1.9	32	2،250	1100	500
240	3.4	2.0	34	2،870	1،350	500
300	3.4	2.1	37	3،490	1،580	500
400	3.4	2.2	40	4،350	1920	500
500	3.4	2.3	44	5440	2،320	500
630	3.4	2.4	48	6،860	2،830	500
800	3.4	2.5	52	8600	3430	400
1.000	3.4	2.6	56	10،630	4،150	300

ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 26)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا الوزن		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	كجم/كم		m
16	3.4	2.1	39	1410	1،110	500
25	3.4	2.2	42	1800	1،320	500
35	3.4	2.3	45	2،170	1500	500
50	3.4	2.4	47	2630	1730	500
70	3.4	2.5	51	3400	2،110	500
95	3.4	2.6	55	4،310	2510	500
120	3.4	2.7	58	5،150	2،860	500
150	3.4	2.9	62	6100	3300	500
185	3.4	3.0	66	7،310	3،810	500
240	3.4	3.1	71	9،290	4،680	400
300	3.4	3.3	76	11،240	5،450	300
400	3.4	3.5	83	14،040	6660	250
500	3.4	3.7	91	17،530	8050	200

6/6KV ، 6/10 (12) كيلو فولت ، XLPE سلك معزول كابل طاقة غمد PVC

أحادي النواة ، CU/XLPE/AWA/PVC أو AL/XLPE/AWA/PVC (الجدول 27)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
16	3.4	1.2	1.6	1.8	26	770	670	500
25	3.4	1.2	1.6	1.8	27	910	750	500
35	3.4	1.2	1.6	1.8	28	1،040	820	500
50	3.4	1.2	1.6	1.8	29	1،190	900	500
70	3.4	1.2	1.6	1.9	31	1470	1،040	500
95	3.4	1.2	1.6	2.0	33	1780	1،190	500
120	3.4	1.2	2.0	2.0	35	2150	1410	500
150	3.4	1.2	2.0	2.1	37	2،480	1560	500
185	3.4	1.2	2.0	2.1	39	2،890	1730	500
240	3.4	1.2	2.0	2.2	41	3570	2050	500
300	3.4	1.2	2.0	2.3	44	4،230	2،330	500
400	3.4	1.3	2.5	2.4	48	5،320	2،890	500
500	3.4	1.3	2.5	2.5	52	6500	3،380	500
630	3.4	1.4	2.5	2.6	56	8020	3،990	400

ثلاثة نواة ، CU/XLPE/SWA/PVC أو AL/XLPE/SWA/PVC (الجدول 28)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
16	3.4	1.3	2.5	2.4	47	3700	2700	500
25	3.4	1.3	2.5	2.5	50	3900	3430	500
35	3.4	1.3	2.5	2.6	53	4430	3،770	500
50	3.4	1.4	2.5	2.7	56	5،080	4،190	500
70	3.4	1.5	2.5	2.8	60	6050	4،750	500
95	3.4	1.5	2.5	2.9	64	7،180	5،380	500
120	3.4	1.6	2.5	3.0	67	8،230	5،960	400
150	3.4	1.7	3.15	3.2	72	10،100	6580	300
185	3.4	1.7	3.15	3.3	76	11،610	8،110	300
240	3.4	1.8	3.15	3.5	82	14،110	9،510	250
300	3.4	1.9	3.15	3.7	87	16،420	10،630	200
400	3.4	2.0	4.0	4.0	96	21700	12880	200
500	3.4	2.2	4.0	4.2	104	25280	15800	200

6/6kV ، 6/10 (12) كيلو فولت ، XLPE شريط عزل معزول كابل طاقة غمد PVC

أحادي النواة ، CU/XLPE/ATA/PVC أو AL/XLPE/ATA/PVC (الجدول 29)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
16	3.4	1.2	0.5	1.8	25	680	580	500
25	3.4	1.2	0.5	1.8	26	810	650	500
35	3.4	1.2	0.5	1.8	27	940	720	500
50	3.4	1.2	0.5	1.8	28	1،090	790	500
70	3.4	1.2	0.5	1.9	30	1،350	920	500
95	3.4	1.2	0.5	1.9	32	1650	1،060	500
120	3.4	1.2	0.5	2.0	33	1940	1،190	500
150	3.4	1.2	0.5	2.0	35	2،240	1،320	500
185	3.4	1.2	0.5	2.1	37	2650	1500	500
240	3.4	1.2	0.5	2.1	39	3،290	1770	500
300	3.4	1.2	0.5	2.2	41	3،940	2،030	500
400	3.4	1.3	0.5	2.3	45	4،860	2430	500
500	3.4	1.3	0.5	2.4	49	5،990	2،880	500
630	3.4	1.4	0.5	2.5	52	7،480	3450	500

ثلاثة نواة ، CU/XLPE/STA/PVC أو AL/XLPE/STA/PVC (الجدول 30)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
16	3.4	1.3	0.2	2.3	44	2،220	1900	500
25	3.4	1.3	0.5	2.4	47	2660	2،180	500
35	3.4	1.3	0.5	2.5	50	3،110	2،440	500
50	3.4	1.4	0.5	2.6	53	3650	2750	500
70	3.4	1.5	0.5	2.7	56	4،510	3،220	500
95	3.4	1.5	0.5	2.8	60	5،510	3،710	500
120	3.4	1.6	0.5	2.9	64	6450	4،180	500
150	3.4	1.7	0.5	3.1	68	7500	4700	400
185	3.4	1.7	0.5	3.2	71	8،830	5330	400
240	3.4	1.8	0.5	3.3	77	10،960	6360	300
300	3.4	1.9	0.5	3.5	82	13،090	7300	250
400	3.4	2.0	0.8	3.8	91	16،910	9530	200
500	3.4	2.2	0.8	4.0	99	20،720	11،250	200

8.in

أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 31)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	كجم/كم		m
25	4.5	1.8	24	640	480	500
35	4.5	1.8	25	760	540	500
50	4.5	1.8	26	900	610	500
70	4.5	1.8	28	1،140	710	500
95	4.5	1.8	29	1420	830	500
120	4.5	1.9	31	1700	950	500
150	4.5	1.9	32	1،990	1،070	500
185	4.5	2.0	34	2،380	1،230	500
240	4.5	2.1	37	3،010	1490	500
300	4.5	2.1	39	3،620	1720	500
400	4.5	2.2	42	4،490	2،070	500
500	4.5	2.3	46	5600	2،480	500
630	4.5	2.5	50	7،050	3،010	500
800	4.5	2.6	54	8800	3630	400
1000	4.5	2.7	58	10،850	4،370	300

ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 32)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	كجم/كم		m
25	4.5	2.4	47	2100	1620	500
35	4.5	2.5	50	2510	1،840	500
50	4.5	2.6	52	2،980	2080	500
70	4.5	2.7	56	3،760	2،470	500
95	4.5	2.8	60	4700	2900	500
120	4.5	2.9	63	5،590	3،320	500
150	4.5	3.0	67	6560	3،760	500
185	4.5	3.1	71	7800	4300	400
240	4.5	3.3	76	9،820	5،220	300
300	4.5	3.5	81	11800	6010	300
400	4.5	3.7	88	14،620	7،250	250
500	4.5	3.9	96	18،150	8،680	200

8 .7/10kV ، 8.7/15 (17.5) KV ، XLPE سلك معزول كابل طاقة غمد

أحادي النواة ، CU/XLPE/AWA/PVC عن طريق الفم/XLPE/AWA/PVC (الجدول 33)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
25	4.5	1.2	1.6	1.8	29	1،020	860	500
35	4.5	1.2	1.6	1.9	30	1،170	950	500
50	4.5	1.2	1.6	1.9	32	1،340	1،040	500
70	4.5	1.2	1.6	2.0	34	1،640	1،190	500
95	4.5	1.2	2.0	2.1	36	2020	1430	500
120	4.5	1.2	2.0	2.1	38	2،310	1570	500
150	4.5	1.2	2.0	2.2	39	2660	1740	500
185	4.5	1.2	2.0	2.2	41	3،070	1920	500
240	4.5	1.2	2.0	2.3	44	3،750	2،240	500
300	4.5	1.3	2.5	2.4	47	4590	2،690	500
400	4.5	1.3	2.5	2.5	50	5550	3،120	500
500	4.5	1.4	2.5	2.6	51	6750	3640	500
630	4.5	1.4	2.5	2.7	58	8،280	4،240	400

ثلاثة نواة ، CU/XLPE/SWA/PVC أو AL/XLPE/SWA/PVC (الجدول 34)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	درع سلك مقاس	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
25	4.5	1.4	2.5	2.7	55	4560	4،080	500
35	4.5	1.4	2.5	2.8	58	5،080	4،410	500
50	4.5	1.5	2.5	2.9	61	5،740	4،840	500
70	4.5	1.6	2.5	3.0	65	6770	5،480	500
95	4.5	1.6	2.5	3.1	69	7،890	6100	400
120	4.5	1.7	3.15	3.2	74	10،900	6700	400
150	4.5	1.8	3.15	3.4	77	11،030	8،220	300
185	4.5	1.8	3.15	3.5	81	12،490	8،980	250
240	4.5	1.9	4.0	3.7	89	17500	10،440	250
300	4.5	2.0	4.0	3.9	94	20100	12،130	200
400	4.5	2.1	4.0	4.1	101	23600	13،970	200

8.in

أحادي النواة ، CU/XLPE/ATA/PVC أو AL/XLPE/ATA/PVC (الجدول 35)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريب القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريب القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
25	4.5	1.2	0.5	1.8	28	910	760	500
35	4.5	1.2	0.5	1.8	29	1،050	830	500
50	4.5	1.2	0.5	1.9	30	1،210	920	500
70	4.5	1.2	0.5	1.9	32	1470	1،050	500
95	4.5	1.2	0.5	2.0	34	1790	1200	500
120	4.5	1.2	0.5	2.0	35	2،070	1،320	500
150	4.5	1.2	0.5	2.1	37	2400	1470	500
185	4.5	1.2	0.5	2.1	39	2800	1،640	500
240	4.5	1.2	0.5	2.2	41	3460	1940	500
300	4.5	1.3	0.5	2.3	44	4،160	2،230	500
400	4.5	1.3	0.5	2.4	47	5050	2620	500
500	4.5	1.4	0.5	2.5	51	6،220	3،100	500
630	4.5	1.4	0.5	2.6	55	7،710	3،670	500

ثلاثة نواة ، CU/XLPE/STA/PVC أو AL/XLPE/STA/PVC (الجدول 36)

Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا. تغطية داخلية سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
25	4.5	1.4	0.5	2.6	52	3،120	2640	500
35	4.5	1.4	0.5	2.6	55	3570	2900	500
50	4.5	1.5	0.5	2.7	58	4،120	3،220	500
70	4.5	1.6	0.5	2.9	62	5050	3،750	500
95	4.5	1.6	0.5	3.0	66	6،070	4،270	500
120	4.5	1.7	0.5	3.1	69	7،040	4،770	500
150	4.5	1.8	0.5	3.2	73	8،120	5،310	400
185	4.5	1.8	0.5	3.3	77	9440	5،940	300
240	4.5	1.9	0.5	3.5	83	11،660	7،050	300
300	4.5	2.0	0.8	3.7	89	14600	8،810	250
400	4.5	2.1	0.8	4.0	96	17،760	10،370	200
500	4.5	2.3	0.8	4.2	105	21،620	12،150	200

12/20 (24) كيلو فولت ، XLPE معزول كابل طاقة غمد غير مدرع

أحادي النواة ، CU/XLPE/PVC أو AL/XLPE/PVC (الجدول 37)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	كجم/كم		m
35	5.5	1.8	27	840	620	500
50	5.5	1.8	28	990	690	500
70	5.5	1.9	30	1،230	800	500
95	5.5	1.9	31	1530	940	500
120	5.5	2.0	33	1،810	1،060	500
150	5.5	2.0	35	2،110	1،190	500
185	5.5	2.1	36	2510	1،360	500
240	5.5	2.1	39	3،130	1،610	500
300	5.5	2.2	41	3،760	1،860	500
400	5.5	2.3	44	4650	2،220	500
500	5.5	2.4	48	5،760	2650	500
630	5.5	2.5	52	7،210	3،180	500
800	5.5	2.6	56	8،980	3800	400
1000	5.5	2.8	61	11،060	4580	300

ثلاثة نواة ، CU/XLPE/PVC أو AL/XLPE/PVC

(الجدول 38)

Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	تقريبا. وزن الكابل		الطول القياسي لكل طبل
Conductor الاسمي منطقة	سمك العزل	سمك الغمد الخارجي	تقريبا. إجمالي قطر	نحاس	الألومنيوم	الطول القياسي لكل طبل
مم	مم	مم	مم	كجم/كم		m
35	5.5	2.6	54	2،850	2080	500
50	5.5	2.7	57	3،340	2450	500
70	5.5	2.9	61	4،150	2،850	500
95	5.5	3.0	65	5،110	3،310	500
120	5.5	3.1	68	5،990	3730	500
150	5.5	3.2	72	6،980	4.180	500
185	5.5	3.3	75	8،240	4،740	400
240	5.5	3.5	81	10،310	5700	300
300	5.5	3.6	86	12،350	6570	300
400	5.5	3.8	93	15220	7،830	200
500	5.5	4.1	101	18800	9،320	200

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
35	5.5	1.5	2.5	2.9	63	5،680	5،010	500
50	5.5	1.6	2.5	3.0	66	6،370	5،480	500
70	5.5	1.7	2.5	3.1	70	7،370	6،070	400
95	5.5	1.7	3.15	3.3	75	9400	7600	300
120	5.5	1.8	3.15	3.4	79	10530	8،270	300
150	5.5	1.8	3.15	3.5	82	11،740	8،940	300
185	5.5	1.9	3.15	3.7	86	13،350	9،850	250
240	5.5	2.0	4.0	3.9	94	18000	11،820	200
300	5.5	2.1	4.0	4.0	99	20500	13،080	200
400	5.5	2.2	4.0	4.3	106	23،310	15،930	200

12/20 (24) كيلو فولت ، سلك عزل معزول كابل طاقة مغمد

أحادي النواة ، CU/XLPE/AWA/PVC عن طريق الفم/XLPE/AWA/PVC (الجدول 39)

Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	تقريبا. وزن الكابل		معيار طول لكل طبل
Conductor الاسمي منطقة	سمك العزل	تقريبا سماكة	حجم سلك الدروع	الخارجي غمد سماكة	تقريبا. القطر العام	نحاس	الألومنيوم	معيار طول لكل طبل
مم	مم	مم	مم	مم	مم	كجم/كم		m
35	5.5	1.2	1.6	1.9	32	1،290	1،070	500
50	5.5	1.2	2.0	2.0	35	1550	1،250	500
70	5.5	1.2	2.0	2.1	37	1،840	1420	500
95	5.5	1.2	2.0	2.1	38	2،160	1570	500
120	5.5	1.2	2.0	2.2	40	2،470	1730	500
150	5.5	1.2	2.0	2.2	41	2،810	1،890	500
185	5.5	1.2	2.0	2.3	43	3،240	2090	500
240	5.5	1.3	2.5	2.4	47	4،100	2،580	500
300	5.5	1.3	2.5	2.5	49	4800	2،890	500
400	5.5	1.4	2.5	2.6	53	5،780	3،350	500
500	5.5	1.4	2.5	2.7	57	6،970	3،850	500
630	5.5	1.5	2.5	2.8	60	8،540	4500	400

ثلاثة نواة ، CU/XLPE/SWA/PVCoral/XLPE/SWA/PVC (الجدول 40)

تكوين المنتج

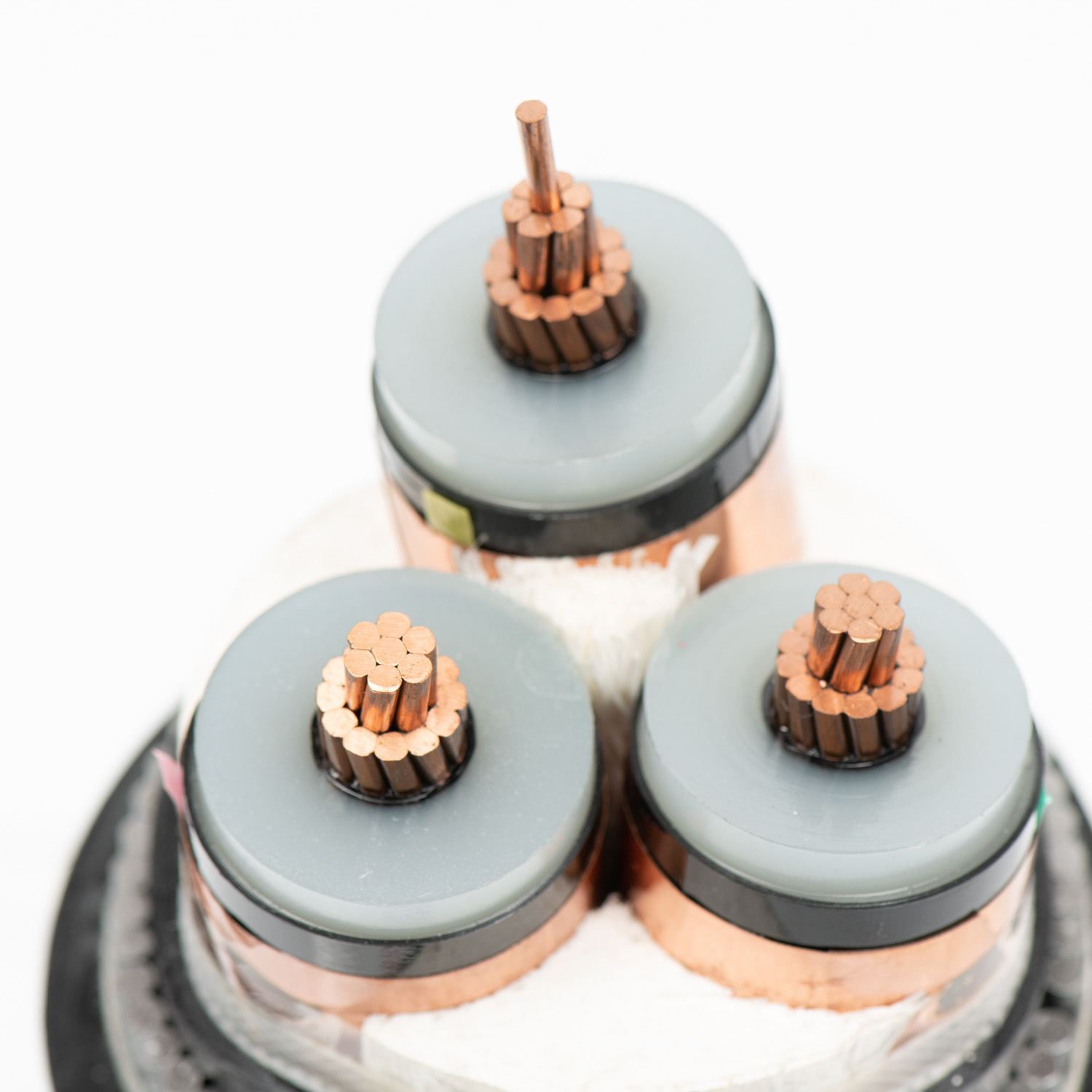

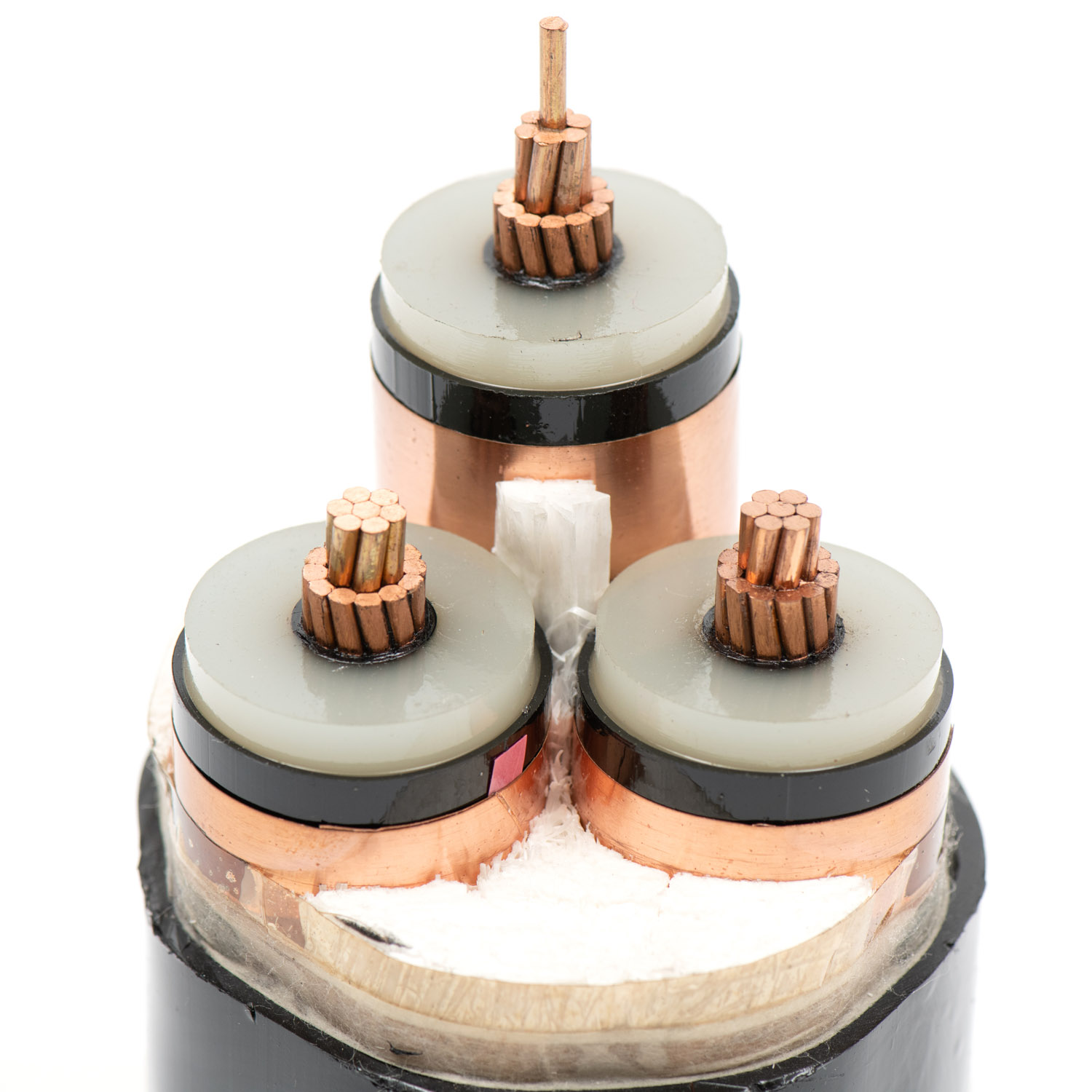

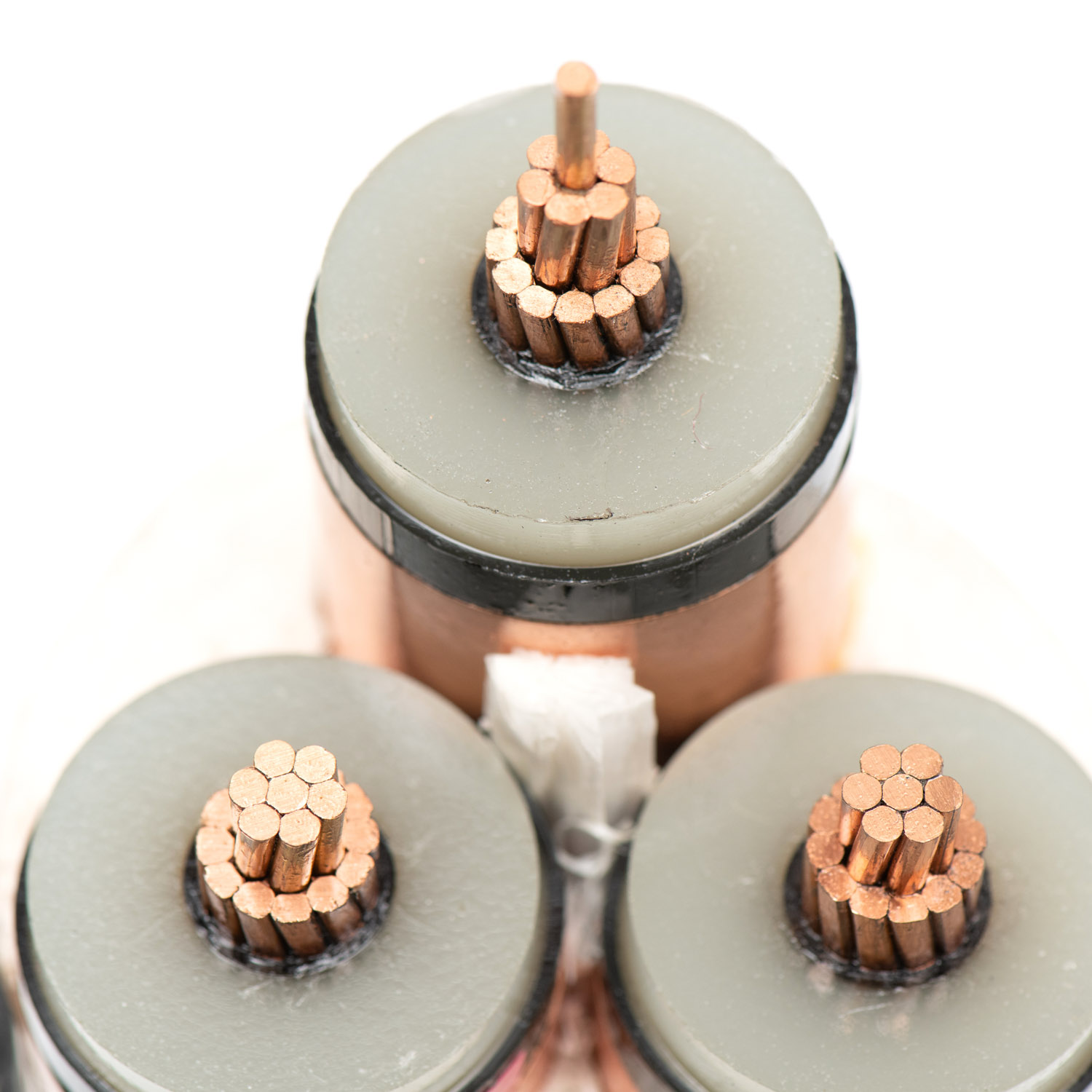

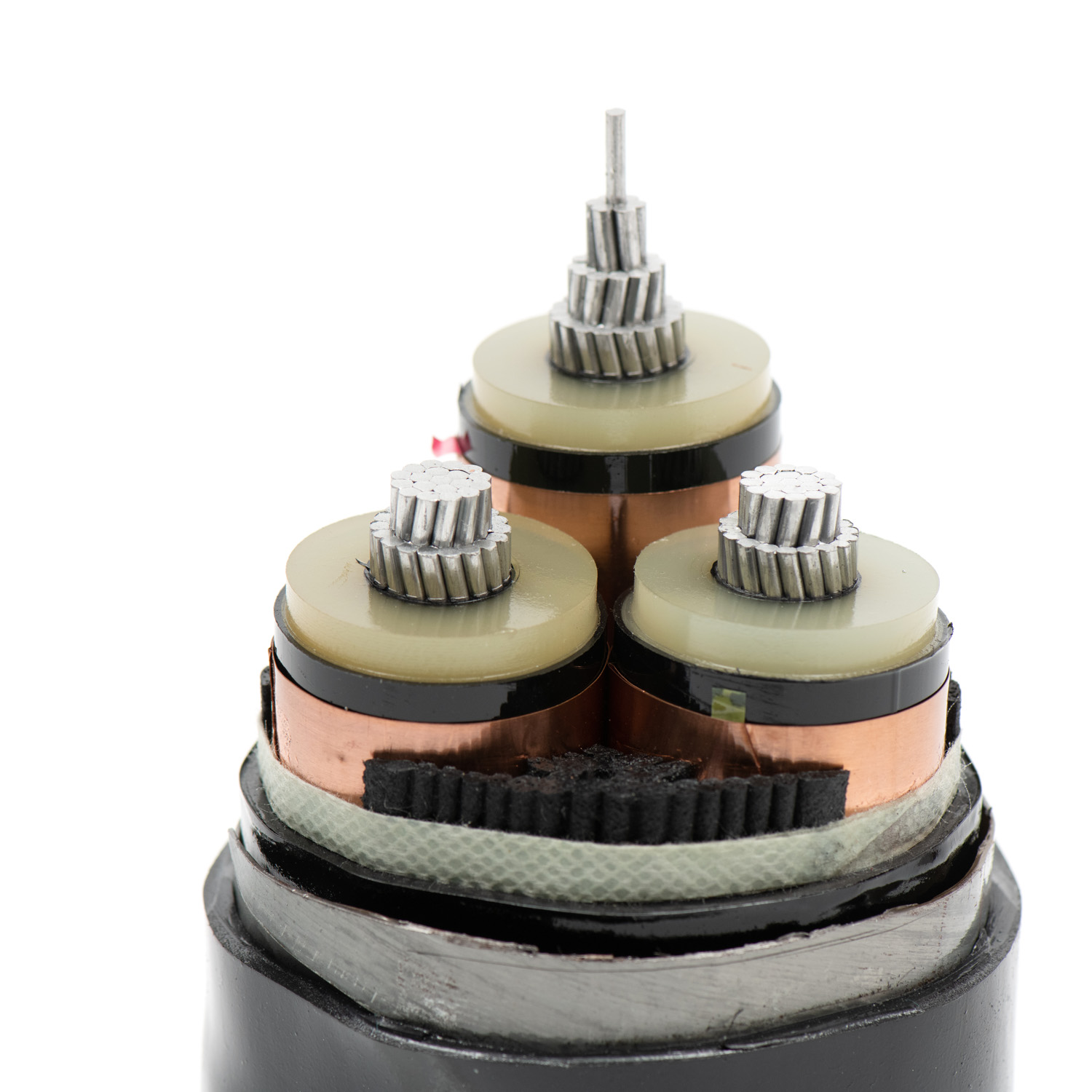

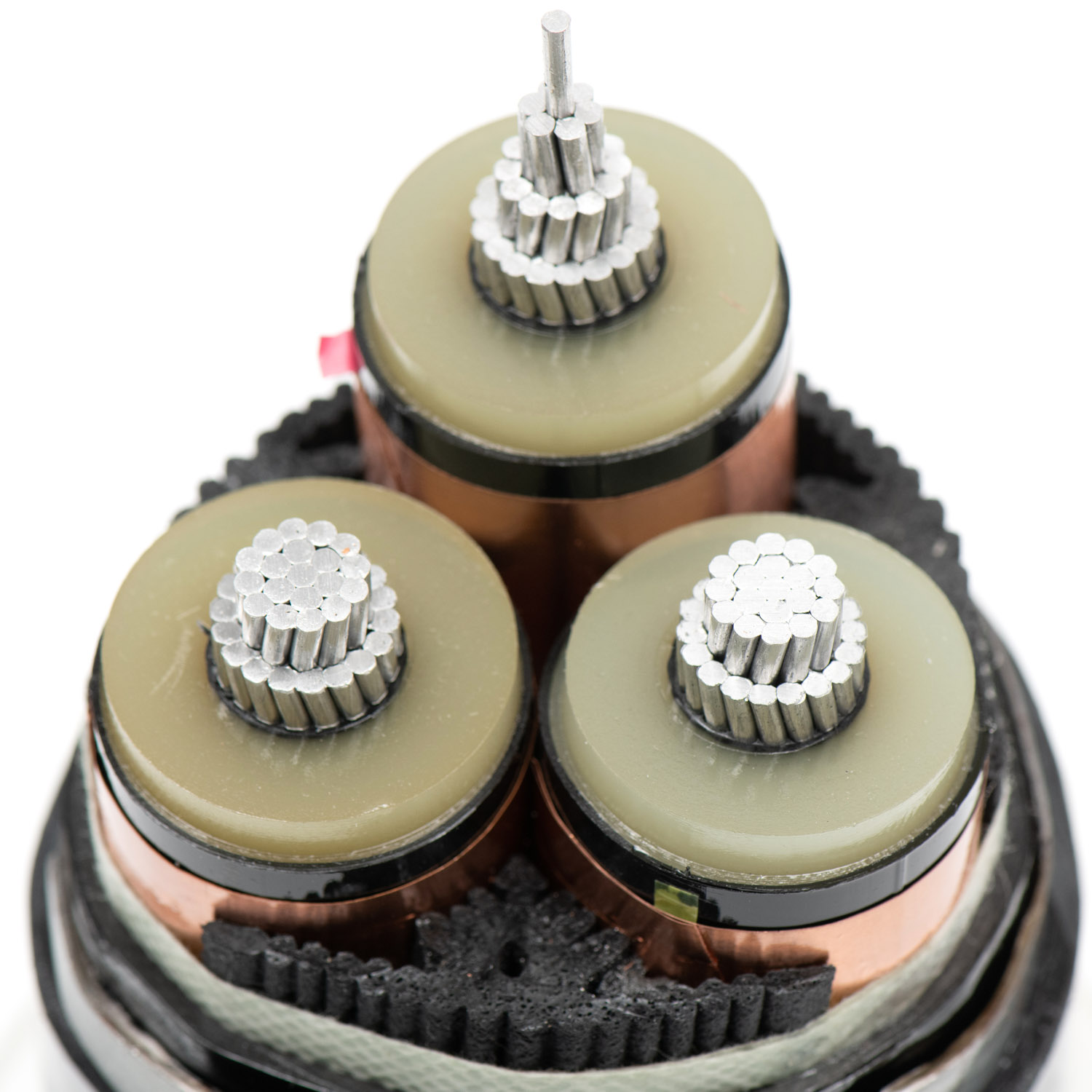

الموصل: مصنوع من موصل نحاسي عالي الجودة ، وله توصيل ممتاز ، مما يضمن مقاومة منخفضة وكفاءة انتقال عالية.
طبقة العزل: مصنوعة من البولي إيثيلين متشابك ، لها خصائص كهربائية جيدة ومقاومة عالية للدرجات ، مما يضمن الاستقرار أثناء الاستخدام على المدى الطويل.
مادة الغمد: يتكون الكابل من غمد مموج بالألمنيوم من الخارج ، والذي يحتوي على حماية ميكانيكية جيدة ويمكن أن يمنع الأضرار المادية الخارجية.
طبقة واقية إضافية: يمكن لبعض النماذج اختيار غمد PVC لتوفير حماية إضافية للتآكل الكيميائي والكيميائي.

لماذا تختارنا؟

مراقبة الجودة الصارمة: نحن نقدم مراقبة الجودة الكاملة من الإنتاج إلى التسليم لضمان أن كل منتج يفي بأعلى المعايير.
دعم الأعمال العالمي: لدينا شبكة سوق واسعة في العديد من البلدان والمناطق ، ويمكننا الاستجابة لاحتياجات العملاء في الوقت المناسب وتقديم خدمة سريعة بعد البيع.

الأسئلة الشائعة

س: هل من السهل التثبيت؟

ج: يعتمد هذا الكابل تصميمًا موحدًا ، وتثبيتًا بسيطًا ، وهو مناسب لأنظمة الطاقة المختلفة. لبيئات محددة ، يمكنك اختيار مادة الغمد المناسبة وفقًا لاحتياجاتك.

س: ما هي عمر خدمة هذا المنتج؟

ج: نظرًا لاستخدام عزل XLPE عالي الجودة والغمد المموج بالألمنيوم ، فإن منتجات الكابلات لدينا تتمتع بعمر خدمة تزيد عن 20 عامًا ويمكن أن تعمل بشكل ثابت في درجة حرارة عالية ورطوبة عالية وبيئات قاسية.

على:

تحت:

*رمز التحقق
