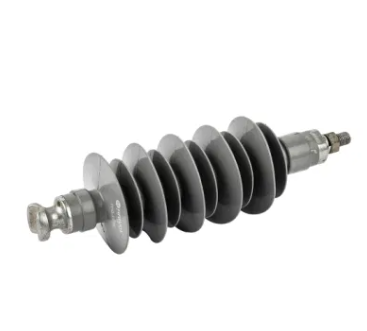

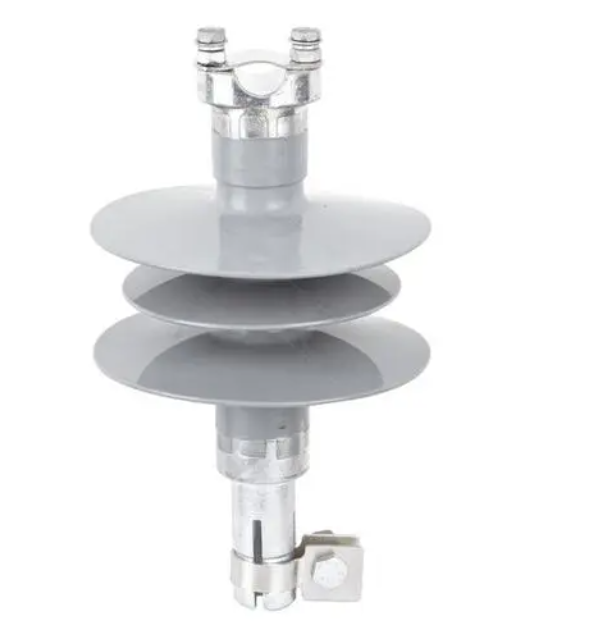

عازل البوليمر المركب عالي الجهد هو نوع متقدم من العازل المستخدم في أنظمة الطاقة الكهربائية لدعم وعزل الموصلات عالية الجهد. تم تصميم هذه العوازل لتحمل الإجهاد الكهربائي العالي والأحمال الميكانيكية والظروف البيئية. إنهم يحلون بشكل متزايد محل العوامل السيراميك أو الزجاجية التقليدية بسبب أدائهم المتفوق ومتانة.
يجب أن تمتثل هذه العوازل البوليمر المركبة للمعايير الدولية مثل IEC 61109 و IEC 61952 و IEEE 1523.
إنها تخضع للاختبار الصارم للأداء الكهربائي والميكانيكي والبيئي.
يعد بناء عازل بوليمر مركب عالي الجهد جانبًا مهمًا في تصميمه ، مما يضمن تلبية معايير الأداء الكهربائي والميكانيكي والبيئي المطلوب. فيما يلي شرح مفصل لبناء هذه العوازل ، مقطوع إلى مكوناتها الرئيسية:
1. الأساسية (مكون الحمل): مصنوع من راتنج الايبوكسي المقوى من الألياف الزجاجية. يوفر العازل بقوة ميكانيكية عالية لتحمل الأحمال الشد والضغط والانحناء.
2. يحمي النواة من العوامل البيئية ويوفر العزل الكهربائي.
3. التركيبات النهائية (المرفقات المعدنية): مصنوعة من الفولاذ المجلفن أو الألومنيوم أو الحديد الدكتايل. يربط العازل بخط النقل أو بنية الدعم.
| يكتب | الجهد المقنن (كيلو فولت) | الحمل الميكانيكي المحدد (KN) | طول القسم (مم) | مسافة القوس (مم) | مسافة التسرب (مم) | دافع البرق يصمد أمام BIL (KV) | تواتر الطاقة يقاوم (رطب) (كيلو فولت) |
| FPQ-12/4 | 12 | 4 | 215 | 125 | 280 | 75 | 42 |
| FPQ-15/5 | 15 | 5 | 250 | 180 | 370 | 105 | 42 |
| FPQ-24/8 | 24 | 8 | 305 | 255 | 715 | 150 | 75 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1100 | 185 | 95 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1300 | 185 | 95 |
خطوط النقل: تستخدم في خطوط الطاقة العامة لنقل الجهد العالي (عادة 11 كيلو فولت وما فوق).
المحطات الفرعية: تعمل في المحطات الفرعية لدعم بوسار وعزل المعدات.
كهربة السكك الحديدية: تستخدم في أنظمة المسلن العامة للسكك الحديدية.
أنظمة HVDC: مناسبة لتطبيقات التيار المباشر عالية الجهد (HVDC).
استخدم الصناديق الخشبية والتعبئة البلاستيكية لحماية المنتجات من الأضرار المادية والرطوبة والملوثات البيئية.
يتم تسليمها في جميع أنحاء العالم عبر البحر أو الهواء أو الشحن البري. تتوفر حلول الشحن المخصصة بناءً على متطلبات العملاء.
