عازل مطاطي سيليكون مركب 11 كيلو فولت لدعم سلك الدعم

5 0 مراجعات
4E-Energy هي الشركة المصنعة الصينية الرائدة لعازل المطاط السيليكون المركب بحجم 11 كيلو فولت ، مصممة خصيصًا لدعم خطوط الطاقة عالية الجهد. مصنوعة من المطاط السيليكون المتقدم ، توفر هذه العوازل مقاومة ممتازة للإجهاد البيئي مثل الأشعة فوق البنفسجية والرطوبة والتأثيرات الميكانيكية. أنها توفر عزلًا كهربائيًا فائقًا ويسهل تثبيته ، مما يجعلها مثالية لأنظمة نقل الطاقة العامة. اتصل بنا اليوم لمنتج يضمن أداء طويل الأمد وموثوقية!
توافر الحالة:
الكمية:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

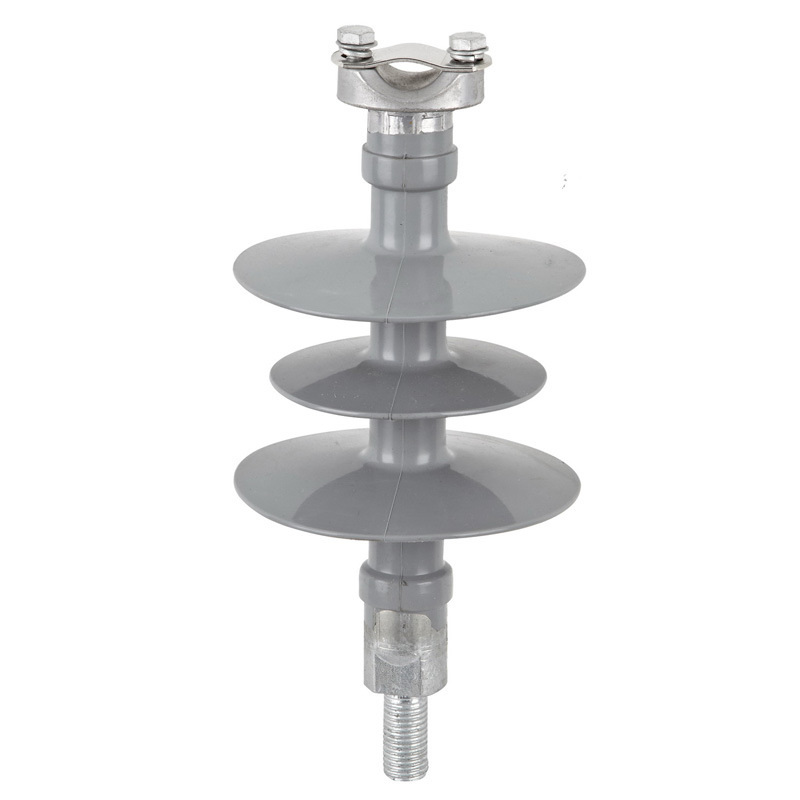

عازل مطاطي سيليكون مركب 11 كيلو فولت لدعم سلك الدعم

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل دبوس مركب:

خفيفة الوزن ، غير قابلة للكسر ، مسعور ، الإشعاعات للأشعة فوق البنفسجية المقاومة ، زلزال مقاوم

عازل تعليق طويل قضيب؟ عازل مركب لتطبيق خط نقل الطاقة العالي الجهد العلوي

للجهد المقنن يصل إلى 36 كيلو فولت خطوط نقل الطاقة الداعمة وتعليق وعزل.

التصنيفات: ما يصل إلى 36 كيلو فولت.

المعايير: IEC 61952: 2008 , ANSI ، إلخ

عازل مركب لنظام توزيع طاقة AC


الميزات: عملية آمنة وموثوقة على قوة ميكانيكية عالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


المعلمة التقنية الرئيسية

نموذج

الجهد المصنم (kV)

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم))

الحد الأدنى للمسافة الزحف

دافع البرق صمد أمام الجهد (> = kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

FPW-12/5

12

5

248

195

315

100

45

FPW-12/5

12

5

228

195

315

100

45

FPW-15/5

15

5

268

215

450

120

50

FPW-15/5

15

5

248

215

450

120

50

FPW-24/8

24

5

308

250

480

150

60

FPW-24/8

24

5

288

250

480

150

60

FPW-36/5

36

5

413

340

900

180

80

FPW-36/5

36

5

393

340

900

180

80

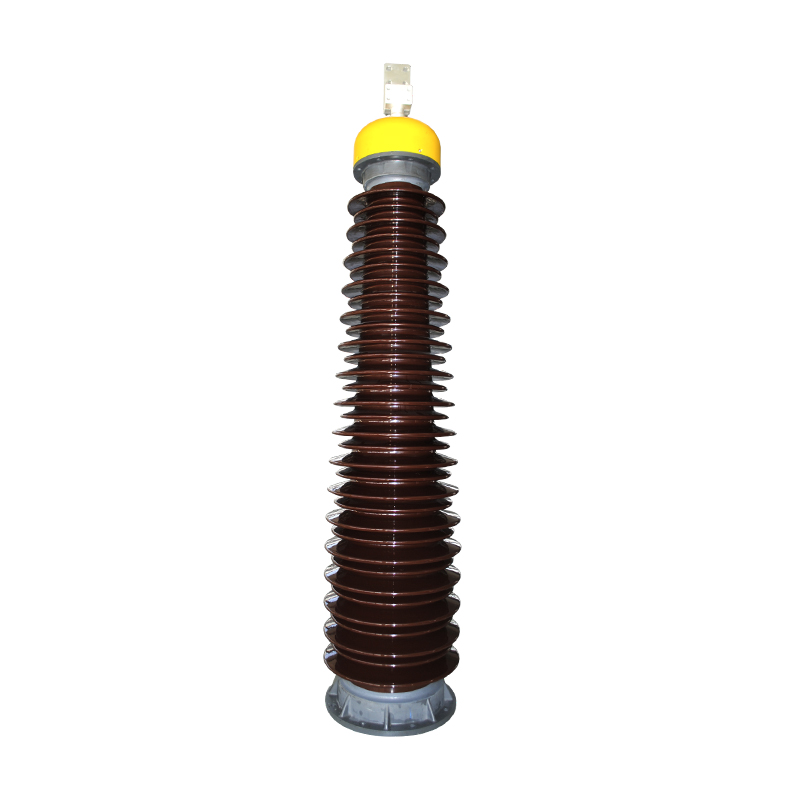

12 كيلو فولت خط نقل الجهد العالي الجهد المركب بعد عازل

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل ما بعد المركب

عام

1. الرطبات: ما يصل إلى 252 كيلو فولت.

2. التطبيق: بالنسبة للخطوط التي تدعم وعزل نظام نقل الطاقة وتوزيعها.

3. Standard: IEC 62217: 2005 ، IEC 62231: 2006 ، ANSI ، إلخ.


سمات:

تشغيل آمن وموثوق على القوة الميكانيكية العالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


حالة العمل

1. درجة حرارة الهواء الحبل: -50 ℃ ~+50 ℃

3.utitude: <= 3000m

3. التردد: <= 100Hz


المعلمة التقنية الرئيسية

نموذج

الجهد المقنن (كيلو فولت)

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم)

مسافة زحف أدنى (> = مم)

الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

FZSW-12/6

12

6

215

210

450

100

45

FZSW-24/8

24

8

305

265

780

130

60

FZSW-36/6

36

6

445

435

1015

190

90

FZSW-72.5/10

72.5

10

770

675

1820

350

150

FZSW-126/8

126

8

1220

1125

3150

500

230

FZSW-245/4

252

4

2300

2200

6300

1050

450

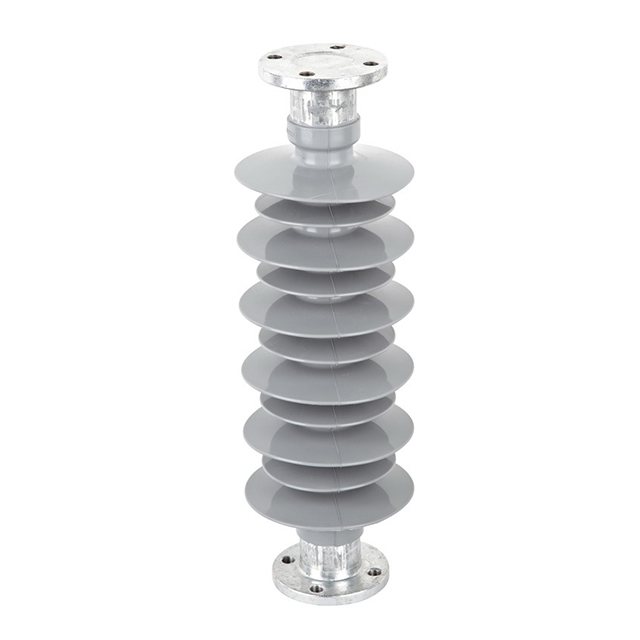

سطر 12 كيلو فولت مركب العازل بعد كابل الدعم

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل ما بعد المركب

عام

1. الرطبات: ما يصل إلى 252 كيلو فولت.

2. التطبيق: بالنسبة للخطوط التي تدعم وعزل نظام نقل الطاقة وتوزيعها.

3. Standard: IEC 62217: 2005 ، IEC 62231: 2006 ، ANSI ، إلخ.


سمات:

تشغيل آمن وموثوق على القوة الميكانيكية العالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


حالة العمل

1. درجة حرارة الهواء الحبل: -50 ℃ ~+50 ℃

3.utitude: <= 3000m

3. التردد: <= 100Hz


المعلمة التقنية الرئيسية

نموذج

الجهد المقنن (كيلو فولت)

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم)

مسافة زحف أدنى (> = مم)

الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

FZSW-12/6

12

6

215

210

450

100

45

FZSW-24/8

24

8

305

265

780

130

60

FZSW-36/6

36

6

445

435

1015

190

90

FZSW-72.5/10

72.5

10

770

675

1820

350

150

FZSW-126/8

126

8

1220

1125

3150

500

230

FZSW-245/4

252

4

2300

2200

6300

1050

450

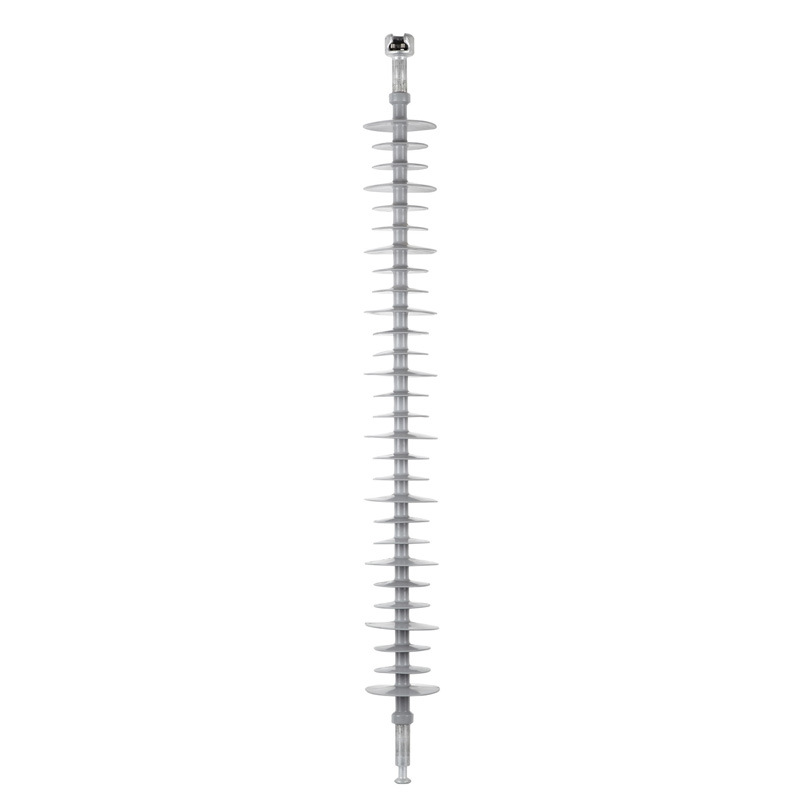

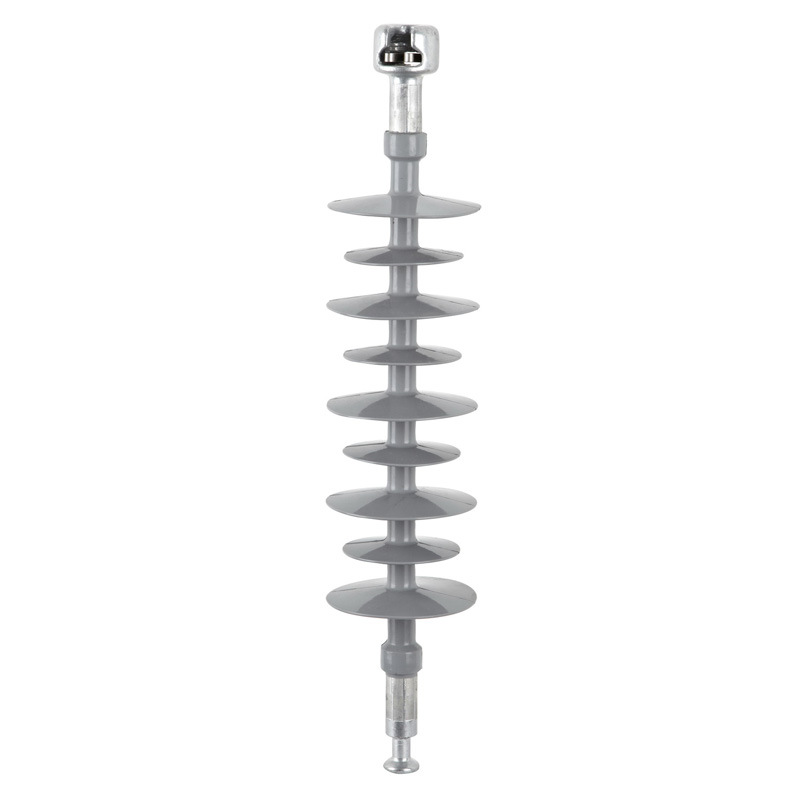

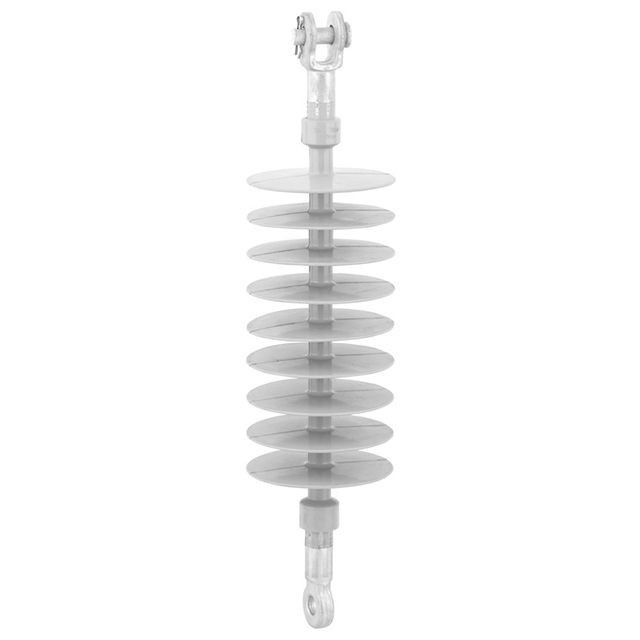

15 كيلو فولت خط نقل عازل طويل القضيب المركب

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل تعليق قضيب طويل:

خفيفة الوزن ، غير قابلة للكسر ، مسعور ، الإشعاعات للأشعة فوق البنفسجية المقاومة ، زلزال مقاوم

عازل تعليق طويل قضيب؟ عازل مركب لتطبيق خط نقل الطاقة العالي الجهد العلوي

للجهد المقنن يصل إلى 550 كيلو فولت خطوط نقل الطاقة الداعمة وتعليق وعزل.

التصنيفات: ما يصل إلى 500 كيلو فولت.

المعايير: IEC 61109

عازل مركب لنظام توزيع طاقة AC


الميزات: عملية آمنة وموثوقة على قوة ميكانيكية عالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


المعلمة التقنية الرئيسية









نموذج

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم))

الحد الأدنى للمسافة الزحف

دافع البرق صمد أمام الجهد (> = kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

نموذج المصنع

CS70XZ-100/465

70

360

215

480

100

50

FXBW-15/70

CS120XZ-100/465

120

400

215

480

100

50

FXBW-15/120

CS70XZ-120/450

70

413

275

544

120

60

FXBW-17.5/70

CS120XZ-120/450

120

513

275

544

120

60

FXBW-17.5/120

CS70XZ-125/480

70

461

320

550

125

70

FXBW-24/70 (20 مم/
كيلو فولت)

CS120XZ-125/480

120

490

320

550

125

70

FXBW-
24/120 (20 مم/كيلو فولت)

CS70XZ-145/745

70

500

355

750

145

80

FXBW-24/70 (31 مم/
كيلو فولت)

CS120XZ-145/745

120

529

355

750

145

80

FXBW-
24/120 (31 مم/كيلو فولت)

CS70XZ-185/900

70

541

400

900

185

95

FXBW-36/70

CS120XZ-185/900

120

570

400

900

185

95

FXBW-36/70

CS70XZ-230/1120

70

610

455

1250

230

105

FXBW-36/70 (31 مم/
كيلو فولت)

CS120XZ-230/1120

120

650

455

1250

230

105

FXBW-
36/120 (31 مم/كيلو فولت)

CS70XZ-325/1815

70

860

710

2210

325

150

FXBW-72.5/70

CS120XZ-325/1815

120

900

710

2210

325

150

FXBW-72.5/120

CS70XZ-550/3150

70

1220

1055

3400

550

230

FXBW-126/70

CS120XZ-550/3150

120

1255

1055

3400

550

230

FXBW-126/120

CS120XZ-650/3625

120

1475

1270

4100

650

275

FXBW-145/70

CS210XZ-650/3625

160

1654

1485

4495

650

250

FXBW-145/160

CS120XZ-1050/6300

210

2550

2300

8500

1050

460

FXBW-245/210

CS160XZ-1050/6300

160

2430

2200

7000

1050

400

FXBW-252/160

CS120XZ-1425/9075

120

3180

2780

9880

1425

570

FXBW-363/120

CS210XZ-1425/9075

210

3440

3000

10450

1425

570

FXBW-363/210

CS120XZ-2250/13750

120

4450

4050

14100

2250

740

FXBW-550/120

CS210XZ-2250/13750

210

4450

4050

13850

2250

740

FXBW-550/210


عازل مركب من المطاط السيليكون لخط التوزيع

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل دبوس مركب:

خفيفة الوزن ، غير قابلة للكسر ، مسعور ، الإشعاعات للأشعة فوق البنفسجية المقاومة ، زلزال مقاوم

عازل تعليق طويل قضيب؟ عازل مركب لتطبيق خط نقل الطاقة العالي الجهد العلوي

للجهد المقنن يصل إلى 36 كيلو فولت خطوط نقل الطاقة الداعمة وتعليق وعزل.

التصنيفات: ما يصل إلى 36 كيلو فولت.

المعايير: IEC 61952: 2008 , ANSI ، إلخ

عازل مركب لنظام توزيع طاقة AC


الميزات: عملية آمنة وموثوقة على قوة ميكانيكية عالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.



المعلمة التقنية الرئيسية

نموذج

الجهد المصنم (kV)

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم))

الحد الأدنى للمسافة الزحف

دافع البرق صمد أمام الجهد (> = kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

FPW-12/5

12

5

248

195

315

100

45

FPW-12/5

12

5

228

195

315

100

45

FPW-15/5

15

5

268

215

450

120

50

FPW-15/5

15

5

248

215

450

120

50

FPW-24/8

24

5

308

250

480

150

60

FPW-24/8

24

5

288

250

480

150

60

FPW-36/5

36

5

413

340

900

180

80

FPW-36/5

36

5

393

340

900

180

80



عازل البوليمر عالي الجهد 24 كيلو فولت للمحطة الفرعية

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل تعليق قضيب طويل:

خفيفة الوزن ، غير قابلة للكسر ، مسعور ، الإشعاعات للأشعة فوق البنفسجية المقاومة ، زلزال مقاوم

عازل تعليق طويل قضيب؟ عازل مركب لتطبيق خط نقل الطاقة العالي الجهد العلوي

للجهد المقنن يصل إلى 550 كيلو فولت خطوط نقل الطاقة الداعمة وتعليق وعزل.

التصنيفات: ما يصل إلى 500 كيلو فولت.

المعايير: IEC 61109

عازل مركب لنظام توزيع طاقة AC


الميزات: عملية آمنة وموثوقة على قوة ميكانيكية عالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


المعلمة التقنية الرئيسية









نموذج

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم))

الحد الأدنى للمسافة الزحف

دافع البرق صمد أمام الجهد (> = kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

نموذج المصنع

CS70XZ-100/465

70

360

215

480

100

50

FXBW-15/70

CS120XZ-100/465

120

400

215

480

100

50

FXBW-15/120

CS70XZ-120/450

70

413

275

544

120

60

FXBW-17.5/70

CS120XZ-120/450

120

513

275

544

120

60

FXBW-17.5/120

CS70XZ-125/480

70

461

320

550

125

70

FXBW-24/70 (20 مم/
كيلو فولت)

CS120XZ-125/480

120

490

320

550

125

70

FXBW-
24/120 (20 مم/كيلو فولت)

CS70XZ-145/745

70

500

355

750

145

80

FXBW-24/70 (31 مم/
كيلو فولت)

CS120XZ-145/745

120

529

355

750

145

80

FXBW-
24/120 (31 مم/كيلو فولت)

CS70XZ-185/900

70

541

400

900

185

95

FXBW-36/70

CS120XZ-185/900

120

570

400

900

185

95

FXBW-36/70

CS70XZ-230/1120

70

610

455

1250

230

105

FXBW-36/70 (31 مم/
كيلو فولت)

CS120XZ-230/1120

120

650

455

1250

230

105

FXBW-
36/120 (31 مم/كيلو فولت)

CS70XZ-325/1815

70

860

710

2210

325

150

FXBW-72.5/70

CS120XZ-325/1815

120

900

710

2210

325

150

FXBW-72.5/120

CS70XZ-550/3150

70

1220

1055

3400

550

230

FXBW-126/70

CS120XZ-550/3150

120

1255

1055

3400

550

230

FXBW-126/120

CS120XZ-650/3625

120

1475

1270

4100

650

275

FXBW-145/70

CS210XZ-650/3625

160

1654

1485

4495

650

250

FXBW-145/160

CS120XZ-1050/6300

210

2550

2300

8500

1050

460

FXBW-245/210

CS160XZ-1050/6300

160

2430

2200

7000

1050

400

FXBW-252/160

CS120XZ-1425/9075

120

3180

2780

9880

1425

570

FXBW-363/120

CS210XZ-1425/9075

210

3440

3000

10450

1425

570

FXBW-363/210

CS120XZ-2250/13750

120

4450

4050

14100

2250

740

FXBW-550/120

CS210XZ-2250/13750

210

4450

4050

13850

2250

740

FXBW-550/210


126 كيلو فولت جهد عالي الجهد عازل مركب مركب

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل تعليق قضيب طويل:

خفيفة الوزن ، غير قابلة للكسر ، مسعور ، الإشعاعات للأشعة فوق البنفسجية المقاومة ، زلزال مقاوم

عازل تعليق طويل قضيب؟ عازل مركب لتطبيق خط نقل الطاقة العالي الجهد العلوي

للجهد المقنن يصل إلى 550 كيلو فولت خطوط نقل الطاقة الداعمة وتعليق وعزل.

التصنيفات: ما يصل إلى 500 كيلو فولت.

المعايير: IEC 61109

عازل مركب لنظام توزيع طاقة AC


الميزات: عملية آمنة وموثوقة على قوة ميكانيكية عالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


المعلمة التقنية الرئيسية

نموذج

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم))

الحد الأدنى للمسافة الزحف

دافع البرق صمد أمام الجهد (> = kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

نموذج المصنع

CS70XZ-100/465

70

360

215

480

100

50

FXBW-15/70

CS120XZ-100/465

120

400

215

480

100

50

FXBW-15/120

CS70XZ-120/450

70

413

275

544

120

60

FXBW-17.5/70

CS120XZ-120/450

120

513

275

544

120

60

FXBW-17.5/120

CS70XZ-125/480

70

461

320

550

125

70

FXBW-24/70 (20 مم/
كيلو فولت)

CS120XZ-125/480

120

490

320

550

125

70

FXBW-
24/120 (20 مم/كيلو فولت)

CS70XZ-145/745

70

500

355

750

145

80

FXBW-24/70 (31 مم/
كيلو فولت)

CS120XZ-145/745

120

529

355

750

145

80

FXBW-
24/120 (31 مم/كيلو فولت)

CS70XZ-185/900

70

541

400

900

185

95

FXBW-36/70

CS120XZ-185/900

120

570

400

900

185

95

FXBW-36/70

CS70XZ-230/1120

70

610

455

1250

230

105

FXBW-36/70 (31 مم/
كيلو فولت)

CS120XZ-230/1120

120

650

455

1250

230

105

FXBW-
36/120 (31 مم/كيلو فولت)

CS70XZ-325/1815

70

860

710

2210

325

150

FXBW-72.5/70

CS120XZ-325/1815

120

900

710

2210

325

150

FXBW-72.5/120

CS70XZ-550/3150

70

1220

1055

3400

550

230

FXBW-126/70

CS120XZ-550/3150

120

1255

1055

3400

550

230

FXBW-126/120

CS120XZ-650/3625

120

1475

1270

4100

650

275

FXBW-145/70

CS210XZ-650/3625

160

1654

1485

4495

650

250

FXBW-145/160

CS120XZ-1050/6300

210

2550

2300

8500

1050

460

FXBW-245/210

CS160XZ-1050/6300

160

2430

2200

7000

1050

400

FXBW-252/160

CS120XZ-1425/9075

120

3180

2780

9880

1425

570

FXBW-363/120

CS210XZ-1425/9075

210

3440

3000

10450

1425

570

FXBW-363/210

CS120XZ-2250/13750

120

4450

4050

14100

2250

740

FXBW-550/120

CS210XZ-2250/13750

210

4450

4050

13850

2250

740

FXBW-550/210



عازل مركب دبوس لخط النقل العلوي

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عازل دبوس مركب:

خفيفة الوزن ، غير قابلة للكسر ، مسعور ، الإشعاعات للأشعة فوق البنفسجية المقاومة ، زلزال مقاوم

عازل تعليق طويل قضيب؟ عازل مركب لتطبيق خط نقل الطاقة العالي الجهد العلوي

للجهد المقنن يصل إلى 36 كيلو فولت خطوط نقل الطاقة الداعمة وتعليق وعزل.

التصنيفات: ما يصل إلى 36 كيلو فولت.

المعايير: IEC 61952: 2008 , ANSI ، إلخ

عازل مركب لنظام توزيع طاقة AC


الميزات: عملية آمنة وموثوقة على قوة ميكانيكية عالية. التصميم المدمج والضوء في الوزن وهو مريح للنقل. قدرة مكافحة الازلياج الجيدة. قدرة مكافحة الفطريات جيدة. العروض الكهربائية الجيدة القدرة القوية لمكافحة الالتهاب فالشوفر. العروض العالية المضادة للشيخوخة والتي هي مثالية للاستخدام في ظل ظروف عالية من الارتفاع. سهل للصيانة.


مجموعة المنتجات:

عوازل طويلة قضيب مركبة تصل إلى 500 كيلو فولت.

عازل مركب دبوس يصل إلى 36 كيلو فولت.

بعد عازل مركب يصل إلى 252 كيلو فولت.

خط ما بعد العازل المركب يصل إلى 36 كيلو فولت.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.


ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.



المعلمة التقنية الرئيسية

نموذج

الجهد المصنم (kV)

الحمل الميكانيكي المحدد (KN)

تباعد H (مم)

مسافة الانحناء (> مم))

الحد الأدنى للمسافة الزحف

دافع البرق صمد أمام الجهد (> = kvp)

تواتر الطاقة الرطبة تحمل الجهد (> = kvr.ms)

FPW-12/5

12

5

248

195

315

100

45

FPW-12/5

12

5

228

195

315

100

45

FPW-15/5

15

5

268

215

450

120

50

FPW-15/5

15

5

248

215

450

120

50

FPW-24/8

24

5

308

250

480

150

60

FPW-24/8

24

5

288

250

480

150

60

FPW-36/5

36

5

413

340

900

180

80

FPW-36/5

36

5

393

340

900

180

80



عازل تعليق مركب 36kV للسكك الحديدية المكهربة

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عوازل مركبة للسكك الحديدية المكهربة



العوازل المركبة للسكك الحديدية المكهربة لها بنية مضغوطة ، وسلامة قوية ، وقدرة جيدة لمكافحة القلح ، والوزن الخفيف ، والصغر حجم ، والأداء الداخلي والخارجي الجيد ، والقوة الميكانيكية العالية ، ولا حاجة للتنظيف المنتظم. يتم استخدامها بشكل أساسي للسكك الحديدية عالية السرعة وبناء نقل السكك الحديدية الخفيفة الحضرية.



كما تسمى  العوازل المركبة للسكك الحديدية المكهربة  العوازل للسكك الحديدية ، وأجزاء مسرح للسكك الحديدية المكهربة ،  وعوازل البوليمر للسكك الحديدية المكهربة ،  وعوازل بوليمر السكك الحديدية.



يتكون ذراع الدعم من مادة من الفولاذ المقاوم للصدأ  أو الفولاذ المصبوب المجلفن الساخن ، والذي يتمتع بأداء أفضل لمكافحة التآكل. إنه يحل تآكل المنتجات في ظل ظروف مناخية مختلفة مثل الرطوبة والأمطار الحمضية. يمكن أن يطيل بشكل كبير عمر المنتج وتوفير معدات موثوقة لتنفيذ بناء الدوائر المدمجة.



العوازل المركبة  للسكك الحديدية المكفرات  مناسبة لنفقات السكك الحديدية المكهربة مع ظروف تشغيل معقدة ، والتي يمكن أن تمنع بشكل فعال حوادث وميض التلوث وتقليل عبء عمل التنظيف والصيانة. نظرًا لصغر حجمها ، عندما تكون إزالة النفق صغيرة ، فهو منتج لا يمكن أن يحل محله الخزف والزجاج.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.



ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


المعلمة التقنية الرئيسية

نموذج

ارتفاع الهيكل

 همم)

المسافة الزحف الاسمية

 ل (مم)

تصميم مسافة زحف

 ل (مم)

مسافة القوس الجاف الاسمي

(مم)

تصميم مسافة القوس الجاف

(مم)

حمولة فشل الشد الميكانيكية المصنفة (kn)

اندفاع البرق القياسي أمام ذروة الجهد (((

الجهد الجاف للتردد العام (كيلو فولت)

التكرار المبلل التكرار الجهد (كيلو فولت)

التلوث الاصطناعي التردد العام صمد الجهد (كيلو فولت)

FQX-25/100 (120) QT

700 ± 20

1200







1300







500







511




100 (120)




270







160







130







36




FQX-25/100 (120) QH

700 ± 20

FQX-25/100 (120) HH

700 ± 20

FQD-25/100 (120) HY

734 ± 20

FQX-25/160QT

750 ± 20

512



160



31.5



FQX-25/160QH

750 ± 20

FQX-25/160HH

750 ± 20



33KV 100KN السكك الحديدية المكهربة العوازل المركبة

تستخدم العوازل على نطاق واسع في خطوط النقل العلوية لتوفير الدعم الميكانيكي والحماية الكهربائية ، وكذلك في خطوط التوزيع والمحطات الفرعية. يعد المطاط السيليكون هو مادة العزل البوليمرية الأكثر استخدامًا للعوامل عالية الجهد. عازل مركب العلامة التجارية Haivo مصنوعة من مطاط السيليكون. الاعتماد على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل ، مشوّل مشوهة ، مشوهة ، تشويش ، تشويش ، تشويش ، مشوهة.

عوازل مركبة للسكك الحديدية المكهربة



العوازل المركبة للسكك الحديدية المكهربة لها بنية مضغوطة ، وسلامة قوية ، وقدرة جيدة لمكافحة القلح ، والوزن الخفيف ، والصغر حجم ، والأداء الداخلي والخارجي الجيد ، والقوة الميكانيكية العالية ، ولا حاجة للتنظيف المنتظم. يتم استخدامها بشكل أساسي للسكك الحديدية عالية السرعة وبناء نقل السكك الحديدية الخفيفة الحضرية.



كما تسمى  العوازل المركبة للسكك الحديدية المكهربة  العوازل للسكك الحديدية ، وأجزاء مسرح للسكك الحديدية المكهربة ،  وعوازل البوليمر للسكك الحديدية المكهربة ،  وعوازل بوليمر السكك الحديدية.



يتكون ذراع الدعم من مادة من الفولاذ المقاوم للصدأ  أو الفولاذ المصبوب المجلفن الساخن ، والذي يتمتع بأداء أفضل لمكافحة التآكل. إنه يحل تآكل المنتجات في ظل ظروف مناخية مختلفة مثل الرطوبة والأمطار الحمضية. يمكن أن يطيل بشكل كبير عمر المنتج وتوفير معدات موثوقة لتنفيذ بناء الدوائر المدمجة.



العوازل المركبة  للسكك الحديدية المكفرات  مناسبة لنفقات السكك الحديدية المكهربة مع ظروف تشغيل معقدة ، والتي يمكن أن تمنع بشكل فعال حوادث وميض التلوث وتقليل عبء عمل التنظيف والصيانة. نظرًا لصغر حجمها ، عندما تكون إزالة النفق صغيرة ، فهو منتج لا يمكن أن يحل محله الخزف والزجاج.


خصائص التكنولوجيا:

1) يضم السكن المطاطي السيليكون الذي يتشكل عن طريق الحقن بالكامل مسعورًا جيدًا ، وترحيل الروباء ومقاومة التربة ، وكذلك العزل الكهربائي الممتاز ومقاومة الشيخوخة ، مما قد يمنع حدوث حوادث تلوث بشكل فعال لضمان تشغيل خطوط انتقال الجهد العالية بشكل فعال.

2) يتم استخدام قضيب راتنج الايبوكسي المقوى من الألياف الزجاجية المعدلة ECR لأنه يتمتع بمقاومة جيدة لدرجات الحرارة العالية ، وتآكل الإجهاد ∾ هجوم ، وكذلك عمل التخميد الدقيق ، قوة الشد العالية (> 1200MPA) ومقاومة فشل الزحف والتعب ، مما يضمن بشكل فعال جودة العزل الداخلي والقوة الميكانيكية.

3) يتم تجهيز التجهيزات النهائية على قضيب الألياف الزجاجية مع جريمة نوع الإزاحة التي تديرها الصوت ، فإن العوازل مع هذه تقنية العقص لها قوة ميكانيكية عالية وتشتت صغير.

4) يتم دمج موقع الاتصال بين التركيبات النهائية والقضبان مع سكان السقيفة من خلال قولبة حقن المطاط السيليكون المرتفعة في درجات الحرارة العالية حيث يمكن أن تقلل من الواجهة.

5) يضمن بنية الدعامة الشعاعية الداخلية بشكل فعال موثوقية طويلة الأجل من الختم حول العلاقة بين التركيبات والقضبان النهائية.



ملحوظة:

1 Stardand المعمول به: IEC و ANSI و GB وغيرها من المعيار الدولي

2 لون طبيعي للعازل المركب: الأحمر والرمادي والأبيض.

3 تصميم خاص وفقا لمتطلبات العميل.


المعلمة التقنية الرئيسية

نموذج

ارتفاع الهيكل

 همم)

المسافة الزحف الاسمية

 ل (مم)

تصميم مسافة زحف

 ل (مم)

مسافة القوس الجاف الاسمي

(مم)

تصميم مسافة القوس الجاف

(مم)

حمولة فشل الشد الميكانيكية المصنفة (kn)

اندفاع البرق القياسي أمام ذروة الجهد (((

الجهد الجاف للتردد العام (كيلو فولت)

التكرار المبلل التكرار الجهد (كيلو فولت)

التلوث الاصطناعي التردد العام صمد الجهد (كيلو فولت)

FQX-25/100 (120) QT

700 ± 20



1200







1300







500







511




100 (120)




270







160







130







36




FQX-25/100 (120) QH

FQX-25/100 (120) HH

FQD-25/100 (120) HY

734 ± 20

FQX-25/160QT

750 ± 20



512



160



31.5



FQX-25/160QH

FQX-25/160HH


33KV نوع التخزين المؤقت عازل بورسلين لمحطة post (BS)

عوازل البورسلين ، التي تحمل اسم العوازل السيراميك مصنوعة من الطين والكوارتز أو الألومينا والفلسبار ، وهي مغطاة بزرق ناعم لإلقاء المياه. يتم استخدام العوازل المصنوعة من الخزف الغني بالألومينا حيث تكون القوة الميكانيكية العالية معيارًا. يتمتع الخزف بقوة عازلة تبلغ حوالي 4-10 كيلو فولت/م. اعتمادًا على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل في أنظمة الطاقة ، ولدينا عازل دبوس ، عازل الإجهاد ، عازل التعليق. عازل بوست ، عازل قضيب طويل ، عازل ما بعد ما بعد ، عازل للسكك الحديدية ، عازل Shackle ، عازل البقاء.

العوازل هي تحكم خاص في العزل يمكن أن يلعب دورًا مهمًا في خطوط النقل العامة. في السنوات الأولى ، كانت العوازل تستخدم في الغالب لأعمدة التلغراف. ببطء ، تم تعليق الكثير من العوازل على شكل قرص على طرف من برج اتصال السلك عالي الجهد. تم استخدامه لزيادة مسافة الزحف. كان عادة مصنوعًا من الزجاج أو السيراميك وكان يطلق عليه عازل. يجب ألا تفشل العوازل بسبب الضغوطات الكهروميكانيكية المختلفة الناجمة عن التغيرات في البيئة وظروف الحمل الكهربائي ، وإلا فلن يكون للعوازل تأثير كبير وستلحق الضرر بعمر تشغيل الخط بأكمله.


تخدم العوازل غرضين أساسيين: العزل الكهربائي والتثبيت الميكانيكي. من أجل تلبية هذه المتطلبات ، يتم وضع عدد من معايير الأداء الكهربائية والميكانيكية. شريطة أن يكون البرق والجهد الداخلي ضمن الحدود المحددة ، لا ينبغي أن يحدث أي انهيار أو فلاش على طول السطح. وبالمثل ، لا ينبغي أن يكون هناك أي ضرر أو ضرر تحت الحمل الميكانيكي المحدد ، على المدى القصير والطويل. علاوة على ذلك ، يجب ألا تعرض العوازل أي علامات واضحة للارتداء أو التدهور بعد الاستخدام المطول تحت الحمل الكهربائي وفي بيئات مختلفة. يجب أن لا تنتج تجهيزات العازل أيضًا أي تفريغ في كورونا يمكن أن يتداخل مع استقبال الراديو أو التلفزيون. نظرًا لأن العوازل تستخدم على نطاق واسع ، فمن المهم أن تكون تركيباتها قابلة للتبديل. لضمان أداء الجودة ، يتم إجراء مختلف الاختبارات الكهربائية والميكانيكية والفيزيائية والبيئية على العوازل وفقًا لنوع وظروف الاستخدام.


ملخص

1) المواد: البورسلين

2) فئة BS: PW-11-Y    PW-22-Y      PW-33-Y

3) من نوع الدبوس المقطر للجهد العالي

4) الاستخدام الآمن

5) مختلف desigins المتاحة

6) شحن سريع وخدمة رائعة

7) نوعية جيدة وسعر معقول


الأبعاد الرئيسية والتفاصيل القياسية

تين

1

2

3

فئة بكالوريوس

PW-11-Y

PW-22-Y

PW-33-Y

الأبعاد الرئيسية (مم)






H

185

255

320

h

32.65

32.65

32.65

D

170

205

240

d

76

76

76

D1

27.78

27.78

27.78

R1

16

16

16


R2

16

16

16

الجهد الاسمي (KV)

15

22

33

مسافة زحف (مم)

432

673

851

الحد الأدنى من الجهد فلاش




تردد السلطة


جاف (KV)

100

125

140

WET (KV)

65

95


110

50 ٪ دافع
إيجابي


150


190


210


تحمل الجهد



دقيقة واحدة- تواتر- تواتر


جاف (KV)

90

110

125

WET (KV)

60

90

100

الدافع (KV)

140

180

200

بيانات الجهد الراديوي


اختبار الجهد على الأرض (KV)

22

30

44

أقصى ريف في 1000 كيلو هرتز (الأشعة فوق البنفسجية)

12000

16000

25000

تحميل ناتئ الفشل (KN)

11

11

11

الوزن (كجم)

5

10

13

15 كيلو فولت نوع دبوس عازل بورسلين للخط العلوي (BS)

عوازل البورسلين ، التي تحمل اسم العوازل السيراميك مصنوعة من الطين والكوارتز أو الألومينا والفلسبار ، وهي مغطاة بزرق ناعم لإلقاء المياه. يتم استخدام العوازل المصنوعة من الخزف الغني بالألومينا حيث تكون القوة الميكانيكية العالية معيارًا. يتمتع الخزف بقوة عازلة تبلغ حوالي 4-10 كيلو فولت/م. اعتمادًا على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل في أنظمة الطاقة ، ولدينا عازل دبوس ، عازل الإجهاد ، عازل التعليق. عازل بوست ، عازل قضيب طويل ، عازل ما بعد ما بعد ، عازل للسكك الحديدية ، عازل Shackle ، عازل البقاء.

العوازل هي تحكم خاص في العزل يمكن أن يلعب دورًا مهمًا في خطوط النقل العامة. في السنوات الأولى ، كانت العوازل تستخدم في الغالب لأعمدة التلغراف. ببطء ، تم تعليق الكثير من العوازل على شكل قرص على طرف من برج اتصال السلك عالي الجهد. تم استخدامه لزيادة مسافة الزحف. كان عادة مصنوعًا من الزجاج أو السيراميك وكان يطلق عليه عازل. يجب ألا تفشل العوازل بسبب الضغوطات الكهروميكانيكية المختلفة الناجمة عن التغيرات في البيئة وظروف الحمل الكهربائي ، وإلا فلن يكون للعوازل تأثير كبير وستلحق الضرر بعمر تشغيل الخط بأكمله.


تتمثل الوظيفة الرئيسية للعوازل في تحقيق العزل الكهربائي والتثبيت الميكانيكي ، والتي يتم تحديد متطلبات الأداء الكهربائية والميكانيكية المختلفة لها. إذا كان تحت الجهد التشغيلي المحدد ، الجهد الزائد البرق والجهد الزائد الداخلي ، لا يوجد انهيار أو فلاش على طول السطح ؛ بموجب الحمل الميكانيكي المحدد على المدى الطويل وقصيرة الأجل ، لا ضرر وأضرار ؛ تحت الجهاز المحدد ، بعد التشغيل طويل الأجل تحت الحمل الكهربائي والظروف البيئية المختلفة ، لن يحدث أي تدهور واضح ؛ لن تنتج تجهيزات العوازل تصريفًا واضحًا للهالة تحت جهد التشغيل ، حتى لا تتدخل في استقبال الراديو أو التلفزيوني. نظرًا لأن العوازل تستخدم على نطاق واسع الأجهزة ، فإن تجهيزات الاتصال الخاصة بها مطلوبة أيضًا لتكون قابلة للتبديل. بالإضافة إلى ذلك ، تتطلب المعايير الفنية للعوازل أيضًا العديد من الظروف الكهربائية والميكانيكية والفيزيائية والبيئية لاختبار أداء وجودة العوازل وفقًا لأنواع وظروف الاستخدام المختلفة.


تحديد

عوازل الخزف الدبوس (ANSI BS)

1. الجهد: 23-69KV

2. المسافة المسافة: 330-865mm

3. الوزن: 3.7-13.5 كجم

4.Good استخدام أفضل سعر


عوازل الخزف الدبوس (سلسلة ANSI BS)


ملخص

1) المواد: البورسلين

2) فئة BS: P-11-Y    P-15-Y      P-20-Y      P-33-Y

3) من نوع الدبوس المقطر للجهد العالي

4) الاستخدام الآمن

5) مختلف desigins المتاحة

6) شحن سريع وخدمة رائعة

7) نوعية جيدة وسعر معقول

الأبعاد الرئيسية والتفاصيل القياسية

تين

1

1

2

3

فئة بكالوريوس

P-11-Y

P-15-Y

P-20-Y

P-33-Y

الأبعاد الرئيسية (مم)

H

133

137

195

244


h

48

48

52.63

52.63


D

140

152

230

279


d

18.29

18.29

27.78

27.78


R1

13

13

19

19


R2

9.5

12.7

14.3

13

الجهد الاسمي (KV)

11

15

22

33

مسافة زحف (مم)

240

298

432

630

الحد الأدنى من الجهد فلاش




تردد السلطة


جاف (KV)

75

80

100

135

WET (KV)

45

55

60

85

50 ٪ الدافع


إيجابية (KV)

100

130

160

185

سلبي (KV)

110

175

205


تحمل الجهد



دقيقة واحدة- تواتر- تواتر


جاف (KV)

65

70

90

110

WET (KV)

40

50

55

75

MPULSE (KV)


110

150


بيانات الجهد الراديوي


اختبار الجهد على الأرض (KV)

15

15

22

30

أقصى ريف في 1000 كيلو هرتز (الأشعة فوق البنفسجية)

8000

8000

12000

16000

جهد ثقب التردد السلطة (KV)

135

135

145

185

تحميل ناتئ الفشل (KN)

11

11

11

13

الوزن (كجم)

1.8

-

-

11.5


24 كيلو فولت من نوع القيد العازل الخزفي للخط العلوي

عوازل البورسلين ، التي تحمل اسم العوازل السيراميك مصنوعة من الطين والكوارتز أو الألومينا والفلسبار ، وهي مغطاة بزرق ناعم لإلقاء المياه. يتم استخدام العوازل المصنوعة من الخزف الغني بالألومينا حيث تكون القوة الميكانيكية العالية معيارًا. يتمتع الخزف بقوة عازلة تبلغ حوالي 4-10 كيلو فولت/م. اعتمادًا على اعتبارات الجهد ، يتم استخدام أنواع مختلفة من العوازل في أنظمة الطاقة ، ولدينا عازل دبوس ، عازل الإجهاد ، عازل التعليق. عازل بوست ، عازل قضيب طويل ، عازل ما بعد ما بعد ، عازل للسكك الحديدية ، عازل Shackle ، عازل البقاء.

تلعب العوازل دورًا حيويًا في السيطرة على العزل وهي مهمة بشكل خاص في خطوط النقل العامة. في البداية ، تم استخدامها فقط على أعمدة التلغراف ، ولكن بمرور الوقت ، تم تثبيت العديد من العوازل على شكل قرص على طرف واحد من برج اتصال الأسلاك عالي الجهد لتعزيز المسافة الزاحفة. غالبًا ما تكون هذه العوازل مصنوعة من الزجاج أو السيراميك وتعرف باسم العوازل. لكي تكون فعالة ، يجب على العوازل تحمل الضغوط الكهروميكانيكية المختلفة الناتجة عن التغيرات البيئية وظروف الحمل الكهربائي. خلاف ذلك ، سوف يفشلون ويؤثرون سلبًا على عمر واستخدام الخط بأكمله.


تتمثل الوظيفة الرئيسية للعوازل في تحقيق العزل الكهربائي والتثبيت الميكانيكي ، والتي يتم تحديد متطلبات الأداء الكهربائية والميكانيكية المختلفة لها. إذا كان تحت الجهد التشغيلي المحدد ، الجهد الزائد البرق والجهد الزائد الداخلي ، لا يوجد انهيار أو فلاش على طول السطح ؛ بموجب الحمل الميكانيكي المحدد على المدى الطويل وقصيرة الأجل ، لا ضرر وأضرار ؛ تحت الجهاز المحدد ، بعد التشغيل طويل الأجل تحت الحمل الكهربائي والظروف البيئية المختلفة ، لن يحدث أي تدهور واضح ؛ لن تنتج تجهيزات العوازل تصريفًا واضحًا للهالة تحت جهد التشغيل ، حتى لا تتدخل في استقبال الراديو أو التلفزيوني. نظرًا لأن العوازل تستخدم على نطاق واسع الأجهزة ، فإن تجهيزات الاتصال الخاصة بها مطلوبة أيضًا لتكون قابلة للتبديل. بالإضافة إلى ذلك ، تتطلب المعايير الفنية للعوازل أيضًا العديد من الظروف الكهربائية والميكانيكية والفيزيائية والبيئية لاختبار أداء وجودة العوازل وفقًا لأنواع وظروف الاستخدام المختلفة.


ملخص

1) المواد: البورسلين

2) الفصل: ED-2 (C)

3) من نوع الدبوس المقطر للجهد العالي

4) الاستخدام الآمن

5) مختلف desigins المتاحة

6) شحن سريع وخدمة رائعة

7) نوعية جيدة وسعر معقول


سيناريوهات التطبيق

  • خطوط نقل الطاقة عالية الجهد: تستخدم لدعم خطوط الطاقة لضمان سلامة واستقرار انتقال الطاقة ، وخاصة لخطوط الطاقة 12kV وما فوق.

  • معدات الطاقة: مثل المحطات الفرعية والمرافق الداعمة لأنظمة الطاقة.

  • أنظمة السياج المزرعة (من خلال المنتجات المحسنة): مناسبة لبيئات الجهد المنخفض مثل الأسوار الكهربائية لتحسين استقرار أنظمة السياج.


لماذا تختارنا؟

  • التجربة الغنية: مع وجود سنوات عديدة من الخبرة في تطوير وإنتاج ملحقات نظام الطاقة ، ندرك جيدًا الاحتياجات الفعلية للعملاء في أنظمة الطاقة ونلتزم بتزويد العملاء بأفضل المنتجات والخدمات.

  • المواد الخام عالية الجودة: نستخدم المواد المطاطية والمركبة للسيليكون لضمان أن كل عازل له أداء كهربائي ممتاز ومتانة.

  • التكنولوجيا الرائدة في الصناعة: نستخدم تقنية تقلص البرد المتقدمة ، ويتم اختبار أداء المنتج بدقة لضمان استقرارها وموثوقيتها على المدى الطويل.

  • خدمة مخصصة: وفقًا لاحتياجاتك المحددة ، يمكننا توفير ملحقات كبل مخصصة لضمان أنها مناسبة لسيناريو التطبيق المحدد.


الأسئلة الشائعة

س: ما الذي يجعل عازل المطاط السيليكون المركب بحجم 11 كيلو فولت مثاليًا لخطوط النقل عالية الجهد؟

ج: تم تصميم عازل المطاط السيليكون المركب بحجم 11 كيلو فولت خصيصًا للتطبيقات عالية الجهد ، مما يوفر قوة ميكانيكية فائقة وعزل كهربائي ممتاز. مصنوع من المطاط السيليكون عالي الجودة ، ويوفر مقاومة استثنائية لأشعة الأشعة فوق البنفسجية والرطوبة والظروف الجوية القاسية ، مما يضمن أداء موثوق به في أنظمة نقل الطاقة العامة. يساعد تصميمها الخفيف الوزن والتركيب السهل أيضًا على تقليل تكاليف النظام الإجمالية.

س: كيف يحسن عازل المطاط السيليكون المركب 11 كيلو فولت موثوقية النظام؟
ج: يعزز هذا العازل بشكل كبير سلامة وموثوقية أنظمة نقل الطاقة عن طريق منع التسرب الكهربائي والفلاش. إن مقاومتها الفائقة للعوامل البيئية مثل الرطوبة والتعرض للأشعة فوق البنفسجية والتلوث تجعلها حلًا متينًا وطويل الأمد. بالإضافة إلى ذلك ، تتيح قوته الميكانيكية العالية مقاومة الظروف الجوية القاسية والضغوط الميكانيكية ، مما يساهم في الاستقرار العام لشبكة الطاقة.

س: هل عازل مطاط السيليكون المركب بحجم 11 كيلو فولت سهلة التثبيت والحفاظ عليه؟
ج: نعم ، تم تصميم عازل المطاط السيليكون المركب بحجم 11 كيلو فولت لسهولة التثبيت ، مع بنية خفيفة الوزن يبسط عملية الإعداد. تضمن مادة المطاط السيليكون المتينة الحد الأدنى من متطلبات الصيانة ، مما يجعلها حلاً فعالًا ومنخفض التكلفة لخطوط نقل الطاقة. ينصح عمليات التفتيش الروتينية لضمان الأداء الأمثل ، لكن تصميم العازل القوي يقلل من الحاجة إلى إصلاحات أو بدائل متكررة.

على:
تحت:
ابق على اتصال معنا

معلومات عنا

شركتنا هي شركة مهنية تعمل في الإنتاج والمبيعات وأبحاث التكنولوجيا وتطوير التكنولوجيا والخدمات الفنية لمنتجات النظام الكهربائي وتصميم وإنشاء هندسة الطاقة والمنتجات الكهربائية والمعدات الكهربائية والمبيعات والتركيب والخدمات الفنية لمعدات تخزين الطاقة.

روابط سريعة

منتجات

اتصل بنا

2201-7 و 2201-8 ، مبنىDongjiu ، No.888 Jiefang East Road ، Yixing City ، Jiangsu Province
  86-510-87015096+
  86-18020528228+/ 86-18761555908+    gm@4e-energy.com
حقوق الطبع والنشر © 2025 Jiangsu East Energy Electrical Engineering Co., Ltd. 苏ICP备16064163号-1 تقنية بواسطة Leadong . Sitemap.
