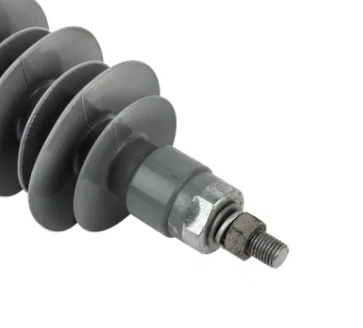

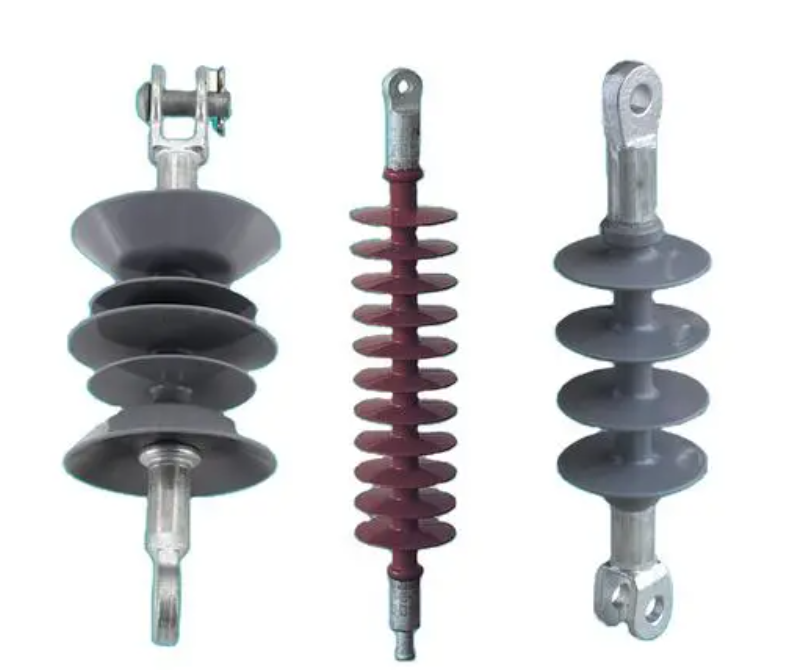

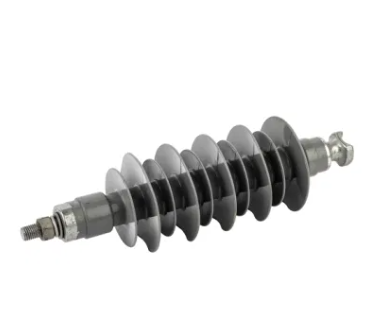

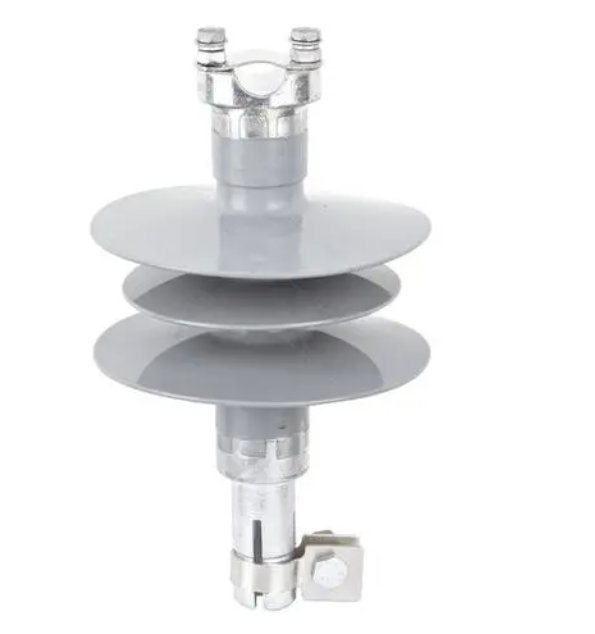

العازل المركب في الهواء الطلق هو نوع من العازل الكهربائي المستخدم في أنظمة نقل الطاقة وتوزيعها عالية الجهد. إنه مصمم لدعم وعزل الموصلات الكهربائية بينما يصادف الظروف البيئية مثل المطر والإشعاع بالأشعة فوق البنفسجية والتلوث وتقلبات درجة الحرارة. تحظى العوازل المركبة بشعبية متزايدة بسبب الوزن الخفيف والمتانة والأداء المتفوق مقارنةً بالخزف التقليدي أو العوازل الزجاجية.
المعايير الدولية :
IEC 61109 ، IEC 62217 ، IEC 61462 ، IEEE 1523 ، ANSI C29.11.
المعايير الإقليمية والوطنية :
BS EN 61466 (المملكة المتحدة) ، DIN EN 61466 (ألمانيا) ، هو 14493 (الهند) ، GB/T 19519 (الصين).
الاختبار والامتثال :
اختبارات الحمل الميكانيكية ، الاختبارات الكهربائية ، اختبارات التلوث ، واختبارات الشيخوخة.
شهادات الطرف الثالث (على سبيل المثال ، كيما ، سيسي).
تم تصميم بناء عازل مركب في الهواء الطلق لتوفير عزل كهربائي ممتاز وقوة ميكانيكية ومقاومة للظروف البيئية. يتكون عادة من عدة مكونات رئيسية ، كل منها يقدم وظيفة محددة. فيما يلي انهيار مفصل لبناء عازل مركب:
1. الأساسية (مكون الحمل)
المواد : عادة ما يكون النواة مصنوعة من البوليمر المقوى من الألياف الزجاجية (FRP) أو الألياف الزجاجية التي تشبها راتنج الايبوكسي . يوفر قوة ميكانيكية عالية لتحمل الأحمال الشد والضغط والانحناء.
2. حظائر الطقس (السكن الخارجي)
المواد : مصنوعة من مطاط السيليكون أو الإيثيلين البروبيلين ديني مونومر (EPDM) . يحمي النواة من العوامل البيئية مثل الأشعة فوق البنفسجية والرطوبة والتلوث.
3. تركيبات النهاية (المرفقات المعدنية)
المواد : عادة ما تكون مصنوعة من الألومنيوم , الصلب المجلفن ، أو الحديد الدكتايل . يوفر اتصالًا آمنًا بين العازل والموصل (في الطرف النشط) وهيكل الدعم (في الطرف الأساسي).
الجهد المصنف (KV) :
الحد الأقصى لجهد النظام الذي تم تصميم عازله لتحمل.
مسافة زحف (مم/كيلو فولت) :
المسافة السطحية الكلية على طول العازل بين النهايات النشطة والأساس.
يحدد قدرة العازل على تحمل التلوث والظروف الرطبة.
مسافة الانحناء الجاف (مم) :
أقصر مسافة من خلال الهواء بين الطرف النشط والنهاية المرتكزة.
حاسمة لمنع الفلاش في ظل الظروف الجافة.
دافع الصمود الجهد (KV) :
قدرة العازل على تحمل الصواعق أو التبديل.
تواتر الطاقة مع الجهد (KV) :
قدرة العازل على تحمل جهد التشغيل المستمر والإفراط في الجهد المؤقت.
6. مستوى التفريغ الجزئي (PC) :
يقيس مستوى التصريف الجزئي ، والذي يمكن أن يشير إلى عيوب العزل.
حلقات كورونا :
تستخدم في تطبيقات الجهد العالي لتقليل تفريغ كورونا ومنع الأضرار التي لحقت العازل.
أجهزة مكافحة الطائر :
تم تثبيتها لمنع الطيور من التسبب في تلف أو تلوث.
مقاومة التتبع والتآكل :
يتم صياغة حظائر المطاط السيليكون لمقاومة التتبع (تدهور السطح) والتآكل الناجم عن التصريفات الكهربائية.
خطوط النقل :
تعليق وتوتر العوازل للخطوط العلوية.
المحطات الفرعية :
العوازل الأساسية المجوفة للبطبات ، قواطع الدوائر ، وفصل المفاتيح.
خطوط التوزيع :
خط ما بعد العوازل لدعم الموصلات.
كهربة السكك الحديدية :
أنظمة المسلن العامة.
الطاقة المتجددة :
منشآت طاقة الرياح والطاقة الشمسية.
استخدم الصناديق الخشبية والتعبئة البلاستيكية لحماية المنتجات من الأضرار المادية والرطوبة والملوثات البيئية.
يتم تسليمها في جميع أنحاء العالم عبر البحر أو الهواء أو الشحن البري. تتوفر حلول الشحن المخصصة بناءً على متطلبات العملاء.
