| الكمية: | |
|---|---|
| كثافة | موصلية | المواد | المزايا الرئيسية | الاستخدام النموذجي |
|---|---|---|---|---|
| النحاس المسحوب بشدة | 97% إاكس | 8.89 جم/سم3 | أعلى الموصلية، وأداء ممتاز ماس كهربائى | خطوط عالية التوصيل، التأريض، سلسال السكك الحديدية |
| ألومنيوم مسحوب بشدة (1350/1370) | 61% إاكس | 2.70 جم/سم3 | خفيفة الوزن، منخفضة التكلفة، مقاومة جيدة للتآكل | التوزيع العلوي، والمسافات الطويلة حيث يكون الوزن أمرًا بالغ الأهمية |
منطق الاختيار: اختر النحاس عندما تكون التوصيلية الكهربائية وتحمل الدائرة القصيرة من الأولويات. اختر الألومنيوم عندما يكون تقليل الوزن وتوفير التكاليف ومقاومة التآكل أكثر أهمية. بالنسبة لنقاط التحول من النحاس والألمنيوم، استخدم موصلات ثنائية المعدن لتجنب التآكل الجلفاني.
نطاق المقطع العرضي: 16 - 1500 مم² (4 AWG - 3000 كيلو سم).
التجديل: 7، 19، 37، 61، 91، 127 سلكًا. تعمل أعداد الخيوط الأعلى على تحسين المرونة ولكنها قد تقلل قليلاً من قوة الشد لمقطع عرضي معين.
الفئة: يعتبر التجديل المتراكز من الفئة AA قياسيًا للموصلات العلوية العارية.
تحديد الحجم حسب تيار الحمل، وانخفاض الجهد، وتيار الدائرة القصيرة، والتحميل الميكانيكي (الرياح والجليد).
الجهد: يتم استخدام الموصلات العارية المسحوبة بشدة في الخطوط الهوائية من جهد التوزيع حتى مستويات نقل الجهد العالي. يتحسن أداء كورونا مع قطر موصل أكبر.
السعة: تعتمد على حجم الموصل والمادة ودرجة الحرارة المحيطة وسرعة الرياح والإشعاع الشمسي ودرجة حرارة الموصل المسموح بها. تأكيد التصنيف الحالي المستمر وتحمل ماس كهربائى للمشروع.
قوة الشد: يوفر النحاس المسحوب بقوة قوة شد أعلى من النحاس الملدن. يوفر الألومنيوم 1350-H19 قوة متوسطة.
تصميم الامتداد: حساب الترهل والتوتر تحت أحمال الرياح والجليد في أسوأ الحالات. الحد الأقصى المسموح به من التوتر هو عادة 20-25٪ من قوة الشد النهائية.
المسافات الطويلة: بالنسبة لعبور الأنهار أو الوديان أو المسافات الطويلة جدًا، فكر في ACSR أو الموصلات عالية القوة.
المناطق الساحلية والصناعية: يتم تحديد الطلاء الاختياري أو ضخ الشحوم للحماية من التآكل.
المناطق عالية التلوث: التأكد من متطلبات الزحف والتآكل.
المناطق ذات درجة الحرارة المرتفعة: تحقق من حدود درجة حرارة الموصل مقارنة بالظروف المحيطة.
المسافات المعرضة للاهتزاز: فكر في مخمدات الاهتزاز أو قضبان الاهتزاز الحلزونية.
السطح العاري: معيار للبيئات النظيفة.
المغلفة بالشحوم: للحماية من التآكل في المناطق الساحلية أو الصناعية.
مؤكسد: لمتطلبات معينة للترابط أو المظهر.
التجديل المخصص: تتوفر أقطار مختلفة من الأسلاك، أو أطوال الأسلاك، أو مجموعات المواد عند الطلب.
التعبئة المخصصة: لفائف، براميل خشبية، براميل فولاذية، أو براميل خشبية فولاذية.
تحديد المعايير المطبقة:
ASTM B232: موصلات ألومنيوم مجدولة متحدة المركز، ومقواة بالفولاذ المطلي (ACSR) - ومواصفات الموصلات العارية ذات الصلة.
IEC 61089: الموصلات الكهربائية العلوية ذات الأسلاك الدائرية متحدة المركز.
BS 215: موصلات الألمنيوم وموصلات الألمنيوم، الفولاذ المقوى.
GB/T 1179: سلك دائري متحد المركز موصلات كهربائية مجدولة علوية.
طلب تقارير اختبار قوة الشد ومقاومة التيار المستمر والموصلية.
نصف قطر الانحناء: عادة 20 × القطر الخارجي أثناء التثبيت للموصلات العارية.
طول الأسطوانة: حدد وفقًا لطول المسار وعدد الوصلات وحدود النقل وطريقة التثبيت.
| وحدة | المعلمة | النطاق / الخيار النموذجي |
|---|---|---|
| معيار | — | أستم B232، إيك 61089، بس 215، غب / تي 1179 |
| يكتب | — | من الصعب رسمها موصل متحدة المركز-وضع الذين تقطعت بهم السبل |
| مادة | — | نحاس مسحوب بشدة (97% IACS) / ألومنيوم مسحوب بشدة 1350 أو 1370 (61% IACS) |
| نطاق المقطع العرضي | مم | 16 - 1500 |
| تقطعت بهم السبل | — | 7، 19، 37، 61، 91، 127 سلك |
| القطر الخارجي | مم | يعتمد على المقطع العرضي والجدائل |
| مقاومة التيار المستمر عند 20 درجة مئوية | Ω/كم | وفقا للمادة والحجم |
| قوة الشد المقدرة | كيلوغرام | وفقا للمادة والحجم |
| الموصلية | % IACS | النحاس: ≥97؛ الألومنيوم: ≥61 |
| درجة حرارة التشغيل المستمر | درجة مئوية | 80 – 90 (ألومنيوم)؛ أعلى بالنسبة للنحاس حسب التطبيق |
| الحماية من التآكل | — | طلاء مكشوف، مطلي بالشحوم، مؤكسد، اختياري |
| التخصيص | — | حجم الموصل، التجديل، المادة، الطلاء، التغليف |
| التعبئة والتغليف | — | لفائف، طبل خشبي، طبل الصلب، طبل الصلب الخشبي |
| نصف قطر الانحناء | — | ≥20 × القطر الخارجي (التثبيت) |
| طلب | — | النقل والتوزيع العلوي، التأريض، سلسال السكك الحديدية |
ملحوظة: المواصفات تختلف حسب المادة والجدائل. تأكد من الأبعاد الفعلية وبيانات الاختبار والامتثال للمعايير قبل الطلب.
خطوط النقل والتوزيع الهوائية
أنظمة التأريض والتأريض
كهربة السكك الحديدية (أسلاك سلسال)
خطوط إمداد الطاقة الصناعية
قضبان التوصيل والوصلات الخاصة بالمحطة الفرعية
المناطق الساحلية والصناعية وعالية التلوث (مع طلاء اختياري)
للحصول على عرض أسعار دقيق، يرجى تقديم:
المواد: النحاس أو الألومنيوم المسحوب بقوة 1350/1370
مساحة المقطع العرضي (مم²)
تكوين الجدائل (على سبيل المثال، 7/2.10، 19/2.50، 37/2.50)
المعيار المطلوب: ASTM B232، IEC 61089، BS 215، GB/T 1179، أو غيرها
المعالجة السطحية: عارية، مغلفة بالشحوم، مؤكسدة، أو مخصصة
متطلبات قوة الشد
الطول الإجمالي وطول الأسطوانة المفضل
متطلبات التعبئة والتغليف
ميناء الوجهة
用户要求为'صواعق زيادة التيار بأكسيد المعدن للجهد الزائد الحماية' لا داعي للقلق بشأن هذا الأمر. هذا هو السبب في أن هذا هو ما يحدث في المستقبل.
لا يوجد سبب آخر لذلك.
لا داعي للقلق بشأن هذه المشكلة. أفضل ما في الأمر هو أن كل ما تحتاجه هو أفضل ما لديك. اسم المنتج: اسم المنتج، اسم المنتج، اسم المنتج، اسم المنتج لقد حان الوقت للمضي قدماً في هذا الأمر.
مانعة الصواعق المصنوعة من أكسيد المعدن (مانعة MO) عبارة عن جهاز مكثف من أكسيد الزنك بدون فجوات مصمم لحماية معدات نظام الطاقة من الجهد الزائد الناتج عن ضربات البرق وعمليات التبديل. إنها مناسبة للمحولات، والمفاتيح الكهربائية، ونهايات الكابلات، والمحركات، والخطوط الهوائية في شبكات التوزيع والنقل. يتوفر مانع التسرب في إصدارات تحتوي على بوليمر أو بورسلين، بجهد مقنن يتراوح من 0.22 كيلو فولت إلى 500 كيلو فولت وتيارات تفريغ اسمية تبلغ 5 كيلو أمبير، أو 10 كيلو أمبير، أو 20 كيلو أمبير. بالنسبة للمشتريات، القيمة الأساسية هي الاستجابة السريعة، والتشغيل بدون صيانة، والامتثال للمعيار IEC 60099-4، مما يضمن تنسيق العزل الموثوق به وتقليل مخاطر فشل المعدات.
حدد مانع التسرب MCOV وفقًا لنوع تأريض النظام. تعتمد تقييمات MCOV المنشورة عادةً على درجة حرارة محيطة تبلغ 40 درجة مئوية أو 45 درجة مئوية.
يجب أن يكون MCOV أعلى بنسبة 5% على الأقل من أعلى جهد مستمر لنظام الطاقة. الجهد المقنن بشكل عام هو 1.25 × MCOV.
تصنف المواصفة القياسية IEC 60099-4:2014 مانعات الصواعق إلى فئات المحطة (S) والتوزيع (D) حسب قدرة التعامل مع الطاقة، وتنقسم إلى الخدمة العالية (H)، والخدمة المتوسطة (M)، والخدمة المنخفضة (L). يحدد IEEE C62.11 أيضًا أنواع التطبيقات:
5 كيلو أمبير: حماية التوزيع القياسية، نشاط البرق المعتدل.
10 كيلو أمبير: المحطات الفرعية والمحولات الحيوية والمناطق ذات كثافة البرق العالية. يوصى به لمعظم تطبيقات MV/HV.
20 كيلو أمبير: تعرض عالي جدًا للصواعق أو معدات المحطة الحرجة.
تحدد القدرة على امتصاص الطاقة قدرة مانع الصواعق على البقاء على قيد الحياة بعدة ضربات صاعقة أو أحداث طفرة التبديل الطويلة. تتضمن فئات تفريغ الخط (وفقًا للمواصفة IEC 60099-4) الفئة 1 (2 كيلو جول/ك فولت)، والفئة 2 (5.5 كيلو جول/ك فولت)، والفئة 3 (6.0 كيلو جول/ك فولت)، وما فوق. حدد فئة تتوافق مع واجب الطاقة المتوقع للتثبيت.
اختر البوليمر عندما يكون الوزن والسلامة وأداء التلوث من الأولويات. اختر الخزف عندما يكون الحمل الميكانيكي الشديد واستقرار الأشعة فوق البنفسجية على المدى الطويل أمرًا بالغ الأهمية.
حدد مسافة الزحف وفقًا لبيئة التثبيت وفقًا للمواصفة IEC 60815:
| مستوى التلوث | الأدنى للزحف | التطبيق النموذجي |
|---|---|---|
| الضوء (المستوى الأول) | 16 ملم/كيلو فولت | مناطق داخلية ونظيفة |
| متوسطة (المستوى الثاني) | 20 ملم/كيلو فولت | عام في الهواء الطلق |
| ثقيل (المستوى الثالث) | 25 ملم/كيلو فولت | ساحلية، صناعية |
| ثقيل جدًا (المستوى الرابع) | 31 ملم/كيلو فولت | التلوث الساحلي والصحراوي والصناعي الشديد |
تم تصميم الأغطية القياسية من مطاط السيليكون بمسافة زحف محددة لا تقل عن 31 مم/كيلو فولت، وتتوافق مع مستوى التلوث من الفئة الرابعة (ثقيل جدًا)..
المفاتيح الكهربائية الداخلية: تصميمات مدمجة مع خلوص مناسب. تحقق من الارتفاع وخفض درجة الحرارة المحيطة.
المحطات الفرعية الخارجية: تأكد من مسافة الزحف لمستوى التلوث والحمل الميكانيكي من الرياح/الجليد.
الساحلي/الصحراوي: حدد غلاف البوليمر مع مسافة زحف عالية وسطح كاره للماء.
الارتفاعات العالية: قم بخفض السرعة للارتفاعات التي تزيد عن 1000 متر.
المناطق الزلزالية: التحقق من القوة الميكانيكية ومتطلبات التركيب.
تحديد المعايير المطبقة:
IEC 60099-4: مانعات الصواعق من أكسيد المعدن بدون ثغرات لأنظمة التيار المتردد.
IEEE C62.11: مانعات الصواعق المصنوعة من أكسيد المعدن لدوائر طاقة التيار المتردد.
IEC 60099-5: توصيات الاختيار والتطبيق.
تشمل الاختبارات الروتينية تحمل التيار المتردد، والتفريغ الجزئي، وقياس الجهد الحرج. قد تتضمن اختبارات النوع واجبات التشغيل والجهد المتبقي واختبارات الدائرة القصيرة.
| وحدة | المعلمة | النطاق / الخيار النموذجي |
|---|---|---|
| معيار | — | إيك 60099-4، إيي سي 62.11 |
| يكتب | — | مانعة الصواعق من أكسيد المعدن (ZnO) بدون فجوة |
| الجهد المقنن (أور) | كيلو فولت | 0.22 - 500 (خزف)؛ 0.22 - 220 (بوليمر) |
| الحد الأقصى لجهد التشغيل المستمر (MCOV/Uc) | كيلو فولت | وفقا لجهد النظام |
| تيار التفريغ الاسمي (في) | كا | 5، 10، 20 |
| فئة تفريغ الخط | — | 1، 2، 3، أو حسب الطلب |
| امتصاص الطاقة | كيلوجول/كيلو فولت | 2 - 10 (حسب الفصل) |
| دفعة تيار عالية (4/10 ميكروثانية) | كا | 65، 100 |
| الجهد المتبقي الحالي الحاد (1/10 ميكروثانية) | كيلو فولت | حسب التصنيف |
| الجهد المتبقي لنبضة البرق (8/20 ثانية) | كيلو فولت | حسب التصنيف |
| تبديل الجهد المتبقي (30/60 ميكروثانية) | كيلو فولت | حسب التصنيف |
| المواد السكنية | — | مطاط السيليكون (بوليمر) / بورسلين |
| مسافة زحف | مم/كيلو فولت | 16 - 31 (لكل مستوى تلوث) |
| درجة حرارة التشغيل | درجة مئوية | -40 إلى +45 (قياسي)؛ أوسع عند الطلب |
| ارتفاع | m | ≥ 1000 (قياسي)؛ ديرتينج أعلاه |
| تكرار | هرتز | 50 / 60 |
| تصاعد | — | تركيب عمود أو قوس أو قاعدة |
| حماية | — | داخلي / خارجي |
ملاحظة: تختلف المواصفات حسب تصنيف الجهد والفئة ومواد الإسكان. تأكد من الأبعاد الفعلية وبيانات الاختبار مقابل متطلبات المشروع قبل الطلب.
حماية المحولات والمفاتيح الكهربائية في المحطات الفرعية
خط التوزيع وحماية المغذية
إنهاء الكابل وحماية ملحقات الكابل
حماية المحرك والمولد والمكثفات
حماية خط النقل العلوي
أنظمة الطاقة المتجددة (الشمسية وطاقة الرياح) وتوزيع الطاقة الصناعية
البيئات الساحلية والصحراوية وعالية التلوث

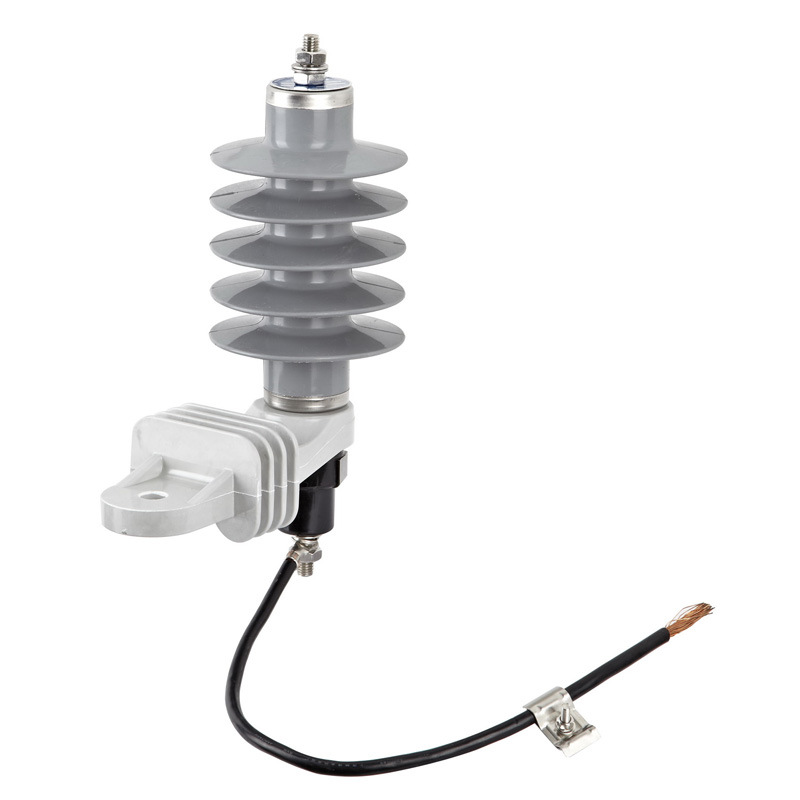

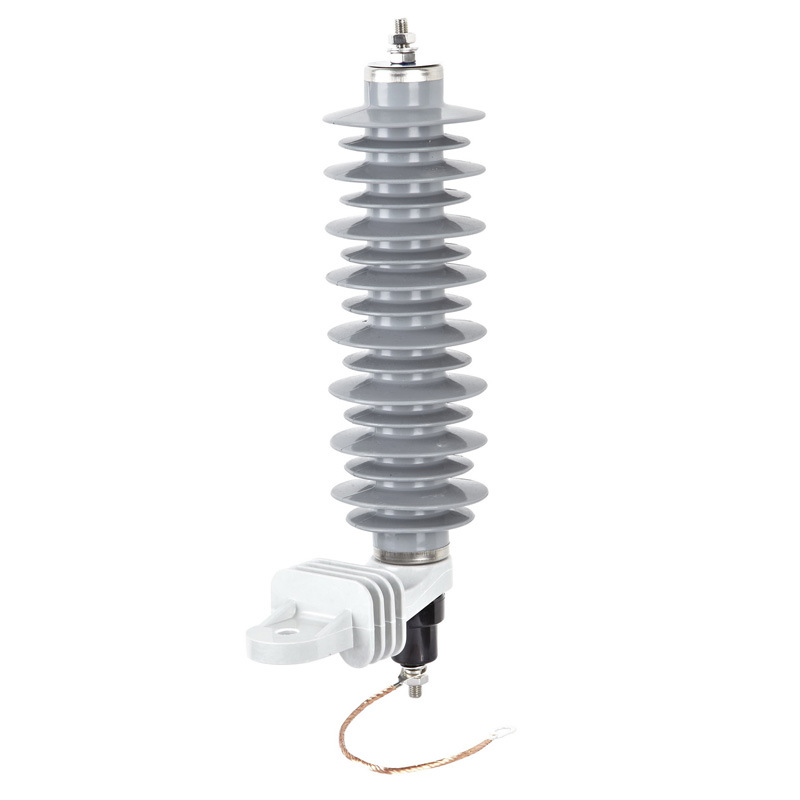

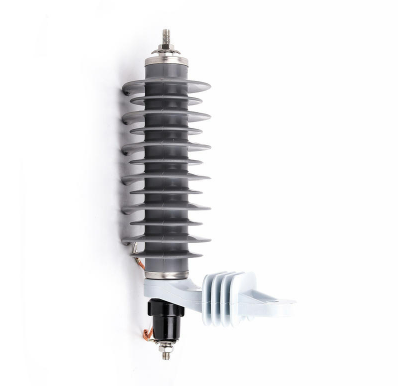

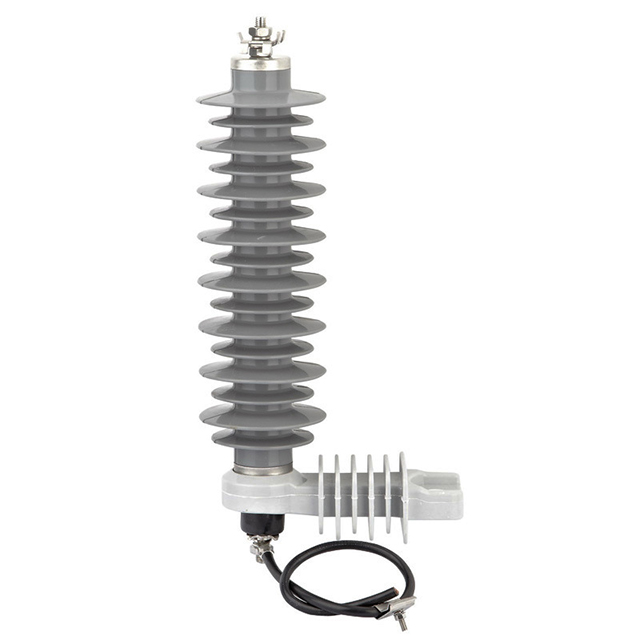

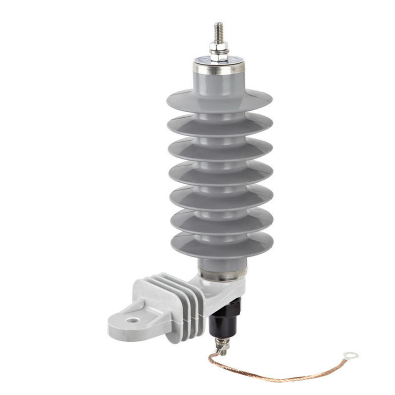

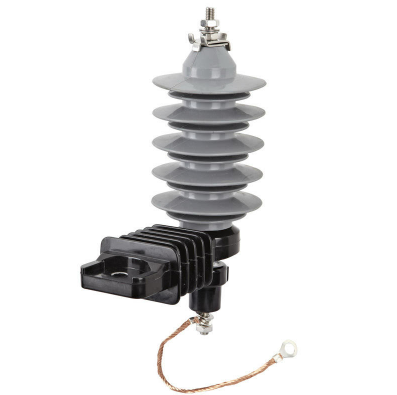

إن جهاز صواعق الأكسيد المعدني 12 كيلو فولت عبارة عن جهاز حماية من الصواعق عالي الأداء مع أداء حماية فائق وخفيف الوزن ومقاومة التلوث وأداء مستقر.
إنه يستخدم خصائص فولت أمبير غير خطية ممتازة لأكسيد الزنك (ZnO). في ظل جهد العمل العادي، يكون التيار المتدفق عبر مانع الصواعق صغيرًا جدًا (مستوى الميكرو أمبير أو الملي أمبير). عند حدوث جهد زائد، تنخفض المقاومة بشكل حاد، مما يؤدي إلى تنفيس طاقة الجهد الزائد لتحقيق حماية فعالة.
على عكس مانعات الصواعق التقليدية، لا تحتوي مانعة الصواعق المصنوعة من أكسيد المعدن على فجوة تفريغ - فهي تعتمد فقط على الخصائص غير الخطية لأكسيد الزنك للتفريغ والانقطاع.
| قيمة | المعلمة |
|---|---|
| تقييمات الجهد | 0.22 كيلو فولت – 500 كيلو فولت (مبيت من البورسلين) / 0.22 كيلو فولت – 220 كيلو فولت (مبيت مركب) |
| طلب | حماية أنظمة نقل وتوزيع الطاقة من الجهد الزائد (الصواعق، طفرات التبديل) |
| وصف | الميزة |
|---|---|
| خيارات السكن | يتوفر غلاف بوليمر سيليكون (مركب) أو غلاف بورسلين |
| سهولة التركيب والصيانة | تصميم خفيف الوزن يبسط التعامل والتركيب |
| قدرة الختم ممتازة | يضمن التشغيل الموثوق به في البيئات القاسية |
| تعزيز الحماية والموثوقية | لا توجد فجوة التفريغ، والاستجابة السريعة، وامتصاص الطاقة العالية |
| قيمة | المعلمة |
|---|---|
| الجهد المقنن | 12 كيلو فولت |
| تكنولوجيا | مكثف أكسيد الزنك (ZnO) – بدون فجوات |
| المواد السكنية | الخزف أو مطاط السيليكون (البوليمر) |
| تيار التفريغ الاسمي | 5 كيلو أمبير / 10 كيلو أمبير (حسب المعيار) |
| صمود الدافع الحالي العالي | 65 كيلو أمبير / 100 كيلو أمبير (4/10 ميكروثانية) |
| الجهد المتبقي | وفقًا للمواصفة IEC 60099-4 |
| مسافة زحف | تعتمد فئة التلوث |
| المعايير | إيك 60099-4، آي إي إي سي 62.11، جيجابايت/تي 11032 |
| تطبيق | القطاع |
|---|---|
| خطوط نقل الطاقة | حماية الجهد الزائد للخطوط الهوائية 12 كيلو فولت |
| شبكات التوزيع | المحطات الفرعية والمحولات والمفاتيح الكهربائية |
| أنظمة الطاقة الصناعية | المصانع والمناجم والمصافي |
| الطاقة المتجددة | مزارع الطاقة الشمسية، توربينات الرياح |
| كهربة السكك الحديدية | أنظمة قوة الجر |
| وصف | المنفعة |
|---|---|
| تصميم بلا فجوات | استجابة أسرع، لا يوجد خطر فشل فجوة الشرارة |
| امتصاص عالي للطاقة | مكثف ZnO مع قدرة ممتازة على التعامل مع زيادة التيار |
| صيانة مجانية | لا حاجة للصيانة الدورية |
| مقاومة للطقس | مناسب للبيئات الساحلية والصحراوية والملوثة |
| معتمدة من اللجنة الكهروتقنية الدولية | متوافق مع IEC 60099-4 |
حالة العمل
1. درجة حرارة الهواء المحيط: -40 ℃ ~+40 ℃ ؛
2. الارتفاع ： <= 2000m ؛
3. التردد: 48Hz ~ 62Hz ؛
4. يجب ألا يتجاوز جهد تردد الطاقة المطبقة بين أطراف توقيف الطفرة الجهد التشغيلي المستمر من ARRERTER.
5. شدة الزلزال أقل من 8 درجة.
6. ماكس. سرعة الرياح هي 35 متر/ثانية.
المعلمة الفنية الرئيسية
1.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. إسكان بوليمر أكسيد المعادن (GAPLess) نوع الزيادة في نظام AC (سلسلة 10KA)
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
توقيف أكسيد المعادن البوليمرية لحماية المعدات الكهربائية
يعد Arrester أكسيد الزنك جهاز حماية للبرق مع أداء حماية فائق ، ووزن خفيف ، ومقاومة للتلوث ، والأداء المستقر. يستخدم بشكل أساسي خصائص الفولت غير الخطي غير الخطي لأكسيد الزنك لجعل التيار يتدفق عبر صناديق الطفرة في الجهد العادي في الجهد العادي صغير جدًا (مستوى ميكروام أو ملليامبير) ؛ عندما تعمل الجهد الزائد ، تنخفض المقاومة بشكل حاد ، مما يؤدي إلى تنفيس طاقة الجهد الزائد لتحقيق تأثير الحماية. الفرق بين هذا النوع من صانعي البرق وتوقيعات البرق التقليدية هو أنه لا يوجد لديه فجوة تصريف ، ويستخدم الخصائص غير الخطية لأكسيد الزنك للتفريغ والكسر.
سلسلة زيادة arrester
عام
1. التقييمات: 0.22 ~ 500kV (البورسلين) ، 0.22 ~ 220kV (مركب)
2. التطبيق: لحماية نظام نقل الطاقة والتوزيع من الجهد الزائد.
3. الميزات:
1） تتوفر مواعيد زيادة أكسيد البوليمر السيليكون المركب وارتدادات أكسيد المعادن البورسلين.
2） تسهيل التثبيت والصيانة.
3） قدرة ختم جيدة لضمان تشغيل موثوق.
4） تم تعزيز حماية وموثوقية عوائق الطفرة بشكل كبير.
حالة العمل
1. درجة حرارة الهواء المحيط: -40 ℃ ~+40 ℃ ؛
2. الارتفاع ： <= 2000m ؛
3. التردد: 48Hz ~ 62Hz ؛
4. يجب ألا يتجاوز جهد تردد الطاقة المطبقة بين أطراف توقيف الطفرة الجهد التشغيلي المستمر من ARRERTER.
5. شدة الزلزال أقل من 8 درجة.
6. ماكس. سرعة الرياح هي 35 متر/ثانية.
المعلمة الفنية الرئيسية
1.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. إسكان بوليمر أكسيد المعادن (GAPLess) نوع الزيادة في نظام AC (سلسلة 10KA)
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
أكسيد المعادن الزنك عالي الجهد عروض صخور للخط العلوي
يعد Arrester أكسيد الزنك جهاز حماية للبرق مع أداء حماية فائق ، ووزن خفيف ، ومقاومة للتلوث ، والأداء المستقر. يستخدم بشكل أساسي خصائص الفولت غير الخطي غير الخطي لأكسيد الزنك لجعل التيار يتدفق عبر صناديق الطفرة في الجهد العادي في الجهد العادي صغير جدًا (مستوى ميكروام أو ملليامبير) ؛ عندما تعمل الجهد الزائد ، تنخفض المقاومة بشكل حاد ، مما يؤدي إلى تنفيس طاقة الجهد الزائد لتحقيق تأثير الحماية. الفرق بين هذا النوع من صانعي البرق وتوقيعات البرق التقليدية هو أنه لا يوجد لديه فجوة تصريف ، ويستخدم الخصائص غير الخطية لأكسيد الزنك للتفريغ والكسر.
سلسلة زيادة arrester
عام
1. التقييمات: 0.22 ~ 500kV (البورسلين) ، 0.22 ~ 220kV (مركب)
2. التطبيق: لحماية نظام نقل الطاقة والتوزيع من الجهد الزائد.
3. الميزات:
1） تتوفر مواعيد زيادة أكسيد البوليمر السيليكون المركب وارتدادات أكسيد المعادن البورسلين.
2） تسهيل التثبيت والصيانة.
3） قدرة ختم جيدة لضمان تشغيل موثوق.
4） تم تعزيز حماية وموثوقية عوائق الطفرة بشكل كبير.
حالة العمل
1. درجة حرارة الهواء المحيط: -40 ℃ ~+40 ℃ ؛
2. الارتفاع ： <= 2000m ؛
3. التردد: 48Hz ~ 62Hz ؛
4. يجب ألا يتجاوز جهد تردد الطاقة المطبقة بين أطراف توقيف الطفرة الجهد التشغيلي المستمر من ARRERTER.
5. شدة الزلزال أقل من 8 درجة.
6. ماكس. سرعة الرياح هي 35 متر/ثانية.
المعلمة الفنية الرئيسية
1.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. إسكان بوليمر أكسيد المعادن (GAPLess) نوع الزيادة في نظام AC (سلسلة 10KA)
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
36 كيلو فولت جهد الجهد الصخور لخط التوزيع
يعد Arrester أكسيد الزنك جهاز حماية للبرق مع أداء حماية فائق ، ووزن خفيف ، ومقاومة للتلوث ، والأداء المستقر. يستخدم بشكل أساسي خصائص الفولت غير الخطي غير الخطي لأكسيد الزنك لجعل التيار يتدفق عبر صناديق الطفرة في الجهد العادي في الجهد العادي صغير جدًا (مستوى ميكروام أو ملليامبير) ؛ عندما تعمل الجهد الزائد ، تنخفض المقاومة بشكل حاد ، مما يؤدي إلى تنفيس طاقة الجهد الزائد لتحقيق تأثير الحماية. الفرق بين هذا النوع من صانعي البرق وتوقيعات البرق التقليدية هو أنه لا يوجد لديه فجوة تصريف ، ويستخدم الخصائص غير الخطية لأكسيد الزنك للتفريغ والكسر.
سلسلة زيادة arrester
عام
1. التقييمات: 0.22 ~ 500kV (البورسلين) ، 0.22 ~ 220kV (مركب)
2. التطبيق: لحماية نظام نقل الطاقة والتوزيع من الجهد الزائد.
3. الميزات:
1） تتوفر مواعيد زيادة أكسيد البوليمر السيليكون المركب وارتدادات أكسيد المعادن البورسلين.
2） تسهيل التثبيت والصيانة.
3） قدرة ختم جيدة لضمان تشغيل موثوق.
4） تم تعزيز حماية وموثوقية عوائق الطفرة بشكل كبير.
حالة العمل
1. درجة حرارة الهواء المحيط: -40 ℃ ~+40 ℃ ؛
2. الارتفاع ： <= 2000m ؛
3. التردد: 48Hz ~ 62Hz ؛
4. يجب ألا يتجاوز جهد تردد الطاقة المطبقة بين أطراف توقيف الطفرة الجهد التشغيلي المستمر من ARRERTER.
5. شدة الزلزال أقل من 8 درجة.
6. ماكس. سرعة الرياح هي 35 متر/ثانية.
المعلمة الفنية الرئيسية
1.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. إسكان بوليمر أكسيد المعادن (GAPLess) نوع الزيادة في نظام AC (سلسلة 10KA)
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6.
نموذج | الجهد المقنن (KVR.MS) | جهد التشغيل المستمر (KVR.MS） | الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp) | فئة تصريف الخط | مسافة زحف (مم) | 2MS مربع الموجة الدافع التيار التيار (أ) | 4/10 ميكروليغ الدافع الحالي (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
