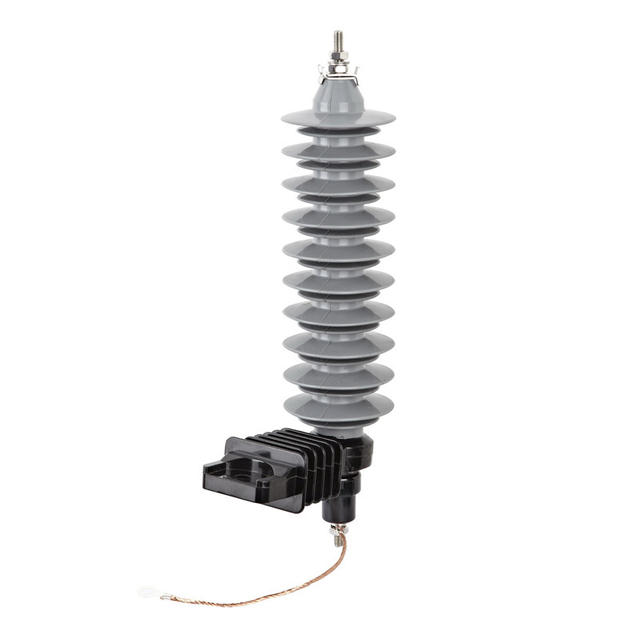

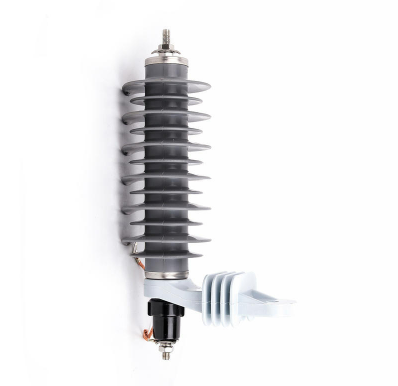

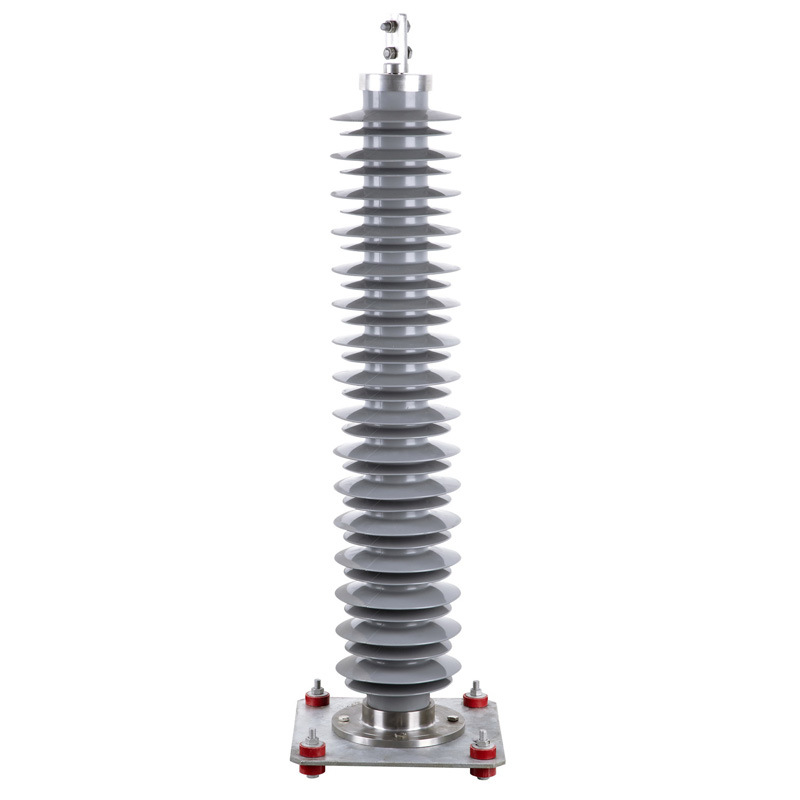

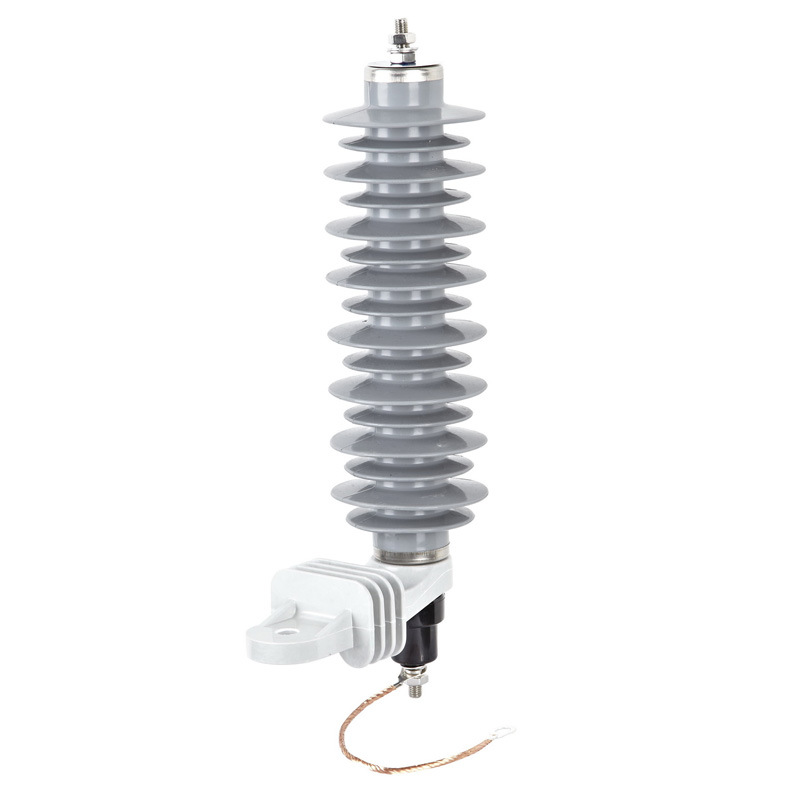

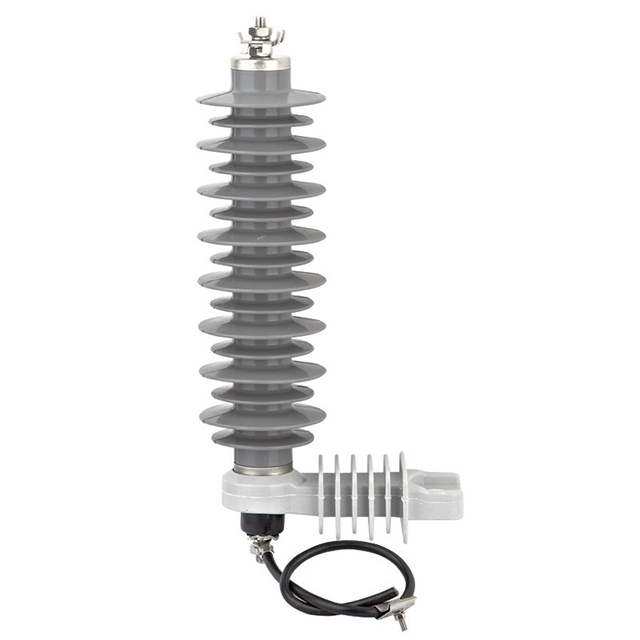

صدى معتمد 36 كيف فولت باو البوليمرات لخطوط توزيع MV - 100 كينج تيار الصمود

5 0 مراجعات

36 كيلو فولت من عتيقة البوليمرات هو حل حماية الجهد الزائد المتقدم مصمم لشبكات توزيع الجهد المتوسطة (تصل إلى 36 كيلو فولت). يضم هذا النوى المركب المركب للمطاط في السيليكون وزيادة أكسيد الزنك (ZNO) ، ويوفر هذا الصياغة 99.5 ٪ من كفاءة تحويل الضربة البرق ، ومقاومة تآكل لمدة 50 عامًا في البيئات الساحلية/الهوائية ، وتشغيل خالٍ من الصيانة في ظل درجات حرارة متطرفة (-40 درجة مئوية إلى 85 درجة مئوية). معتمد لمعايير IEC 60099-4 و ANSI/IEEE C62.11 ، فإنه يضمن مرونة الشبكة مع وقت استجابة ≤25ns والفولتية المتبقية ≤90kV

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

ملف تعريف تقني وتجاري

1. مواصفات التصميم وعلوم المواد

معيار	قيمة	المعلمة
الجهد المقنن	36 كيلو فولت	IEC 60099-4
جهد التشغيل المستمر	27.5 كيلو فولت	ANSI C62.11
تيار التفريغ الاسمي	10 كا (8/202)	IEC 60539
الجهد المتبقي الحالي الحاد	≤97.5 كيلو فولت (1/10μs)	GB/T 11032
صمود الدافع الحالي العالي	100 كا (4/10 ميكروغرام)	IEC 60099-4
المواد السكنية	مطاط السيليكون (CTI ≥600)	ASTM D3638

الابتكارات الهيكلية:

تصميم مقاوم للانفجار: انقسامات السكن البوليمر مفتوحة دون تجزئة أثناء الأعطال ، مما يلغي الأضرار الجانبية
فصل متكامل: تفصل تلقائيًا عن الأرض عند الفشل ، مما يؤدي إلى إنذارات مرئية/عن بعد (مؤشر أحمر)
مقاومة التلوث: 1082 ملم مسافة زاحفة تحمل التلوث الثقيل على مستوى الرابع (على سبيل المثال ، الغبار الساحلي/الملح)

2. المزايا التنافسية مقابل البدائل

السمة	36 كيلو فولت البوليمر	البورسلين من	الفئة II SPD
وزن	2.8 كجم (70 ٪ أخف)	9.5 كجم	0.5 كجم
وضع الفشل	عدم الرضاعة	يحطم بشكل متفجر	ن/أ
عمر	50 سنة	30 سنة	15 سنة
تثبيت	قطب مع العروات غير القابل للصدأ	برج الرافعة المطلوبة	DIN RAIL SNAPE
الملاءمة البيئية	الساحلية/الصحراء جاهزة	يقتصر على المناطق المنخفضة الالتهاب	داخلي فقط

3. سيناريوهات التطبيق المستهدفة

استخدام الحالة	الفنية استخدام	القطاع
الشبكات الساحلية	التوزيع المكشوف للملح	يقيم الإسكان السيليكون التحلل (IEC 60068-2-52)
التكامل المتجدد	محولات STEPTOP STEPRINGS مزرعة الطاقة	100KA ارتفاع الدافع الحالي
الشبكات الجبلية	خطوط الارتفاع العالي (≤1000m)	-40 درجة مئوية استقرار بدء التشغيل البارد
المحطات الفرعية الحضرية	مفاتيح مفاتيح مضغوطة	ارتفاع 300 مم مضغوط + Ø150mm بصمة

4. الامتثال وضمان الجودة

الشهادات العالمية: IEC 60099-4 ، ANSI/IEEE C62.11 ، GB/T 11032 ، تم اختبار نوع KEMA
بروتوكول الاختبار:

مقاومة رذاذ الملح 5000 ساعة (ISO 9227)
100KA DIRESTRITE RAPTING (4/10μs)
التفريغ الجزئي ≤10 الكمبيوتر (IEC 60270)

التتبع: ترميز الدُفعات المتغير ZnO لتتبع تاريخ الطفرة.

36 كيلو فولت جهد الجهد الصخور لخط التوزيع

إن المصلات التي ترتفع أكسيد الزنك هي تقدم كبير في تكنولوجيا حماية الجهد الزائد. إن أدائهم المتفوق ، وتصميمهم الخفيف ، والتشغيل الخالي من الصيانة يجعلهم الخيار المفضل للأنظمة الكهربائية الحديثة ، بما في ذلك 36 كيلو فولت من خطوط التوزيع. عن طريق التثبيت بشكل فعال وتبديد طاقة الطفرة ، فإنها تضمن موثوقية وطول طول البنية التحتية الكهربائية.

عام

1. التقييمات: 0.22 ~ 500kV (البورسلين) ، 0.22 ~ 220kV (مركب)

المعايير

يجب أن يمتثل موقوفات زيادة أكسيد الزنك للمعايير الدولية لضمان تشغيل آمن وموثوق. تشمل المعايير الرئيسية:

IEC 60099-4 : المعيار الدولي للوصول إلى أكسيد المعادن المودع دون فجوات.
IEEE C62.11 : معيار IEEE للوصول إلى أكسيد المعادن لدوائر طاقة التيار المتردد.
ANSI/NEMA LA 1 : المعيار الوطني الأمريكي لأولادات الطفرة.

حالة العمل

جهد النظام : تم تصميم arrester لنظام توزيع 36kV . يجب أن تعمل بشكل مستمر في جهد التشغيل الطبيعي للنظام.

الجهد المقنن : يجب أن يتطابق الجهد المقنن للتجديف أو يتجاوز الحد الأقصى لجهد التشغيل المستمر للنظام (MCOV).
الجهد الزائد المؤقت : يجب أن تصمد الصكّر على تحمل الجهد المباشر المؤقت (على سبيل المثال ، أثناء الأعطال أو التبديل) دون أضرار.

تيار التسرب :

في ظل ظروف التشغيل العادية ، لا يسمح arrester فقط بتيار تسرب صغير جدًا (Microamps أو Milliamps) بسبب المقاومة العالية لمادة أكسيد الزنك.

زيادة معالجة الحالية :

يجب أن يكون الأرجواني قادرًا على تفريغ التيارات العالية للارتداد (على سبيل المثال ، من ضربات البرق أو التبديل) دون تدهور.
تتراوح التصنيفات الحالية للارتفاع النموذجي من 5KA إلى 20KA أو أعلى ، اعتمادًا على التطبيق.

امتصاص الطاقة :

يجب أن تمتص الأرجوحة وتبديد الطاقة من أحداث الجهد الزائد دون فشل. هذا يقاس في كيلوجول (KJ).

نطاق درجة الحرارة :

تعمل مانعات زيادة أكسيد الزنك عادةً في نطاق درجة حرارة واسعة ، من -40 درجة مئوية إلى +60 درجة مئوية أو أعلى ، اعتمادًا على التصميم والمواد السكنية.
يمكن أن تؤثر درجات الحرارة المتطرفة على أداء وعمر الأركان.

التلوث والتلوث :

يجب أن يقاوم الأرجوحة مستويات التلوث في بيئة التثبيت (على سبيل المثال ، المناطق الصناعية ، المناطق الساحلية مع رذاذ الملح).
الموقوفات التي يمثلها البوليمرات مقاومة بشكل خاص للتلوث والتلوث.

الرطوبة والرطوبة :

يجب أن تكون مختومة الأجنحة لمنع دخول الرطوبة ، والتي يمكن أن تؤدي إلى تحطيم أدائها.

الأشعة فوق البنفسجية :

بالنسبة للمنشآت الخارجية ، يجب أن تكون الأرجوحة مقاومة للإشعاع بالأشعة فوق البنفسجية ، والتي يمكن أن تحط من السكن البوليمر مع مرور الوقت.

الارتفاع :

يجب أن تعمل الأجنحة بفعالية على ارتفاع التثبيت. قد تتطلب منشآت الارتفاع العالي derating بسبب انخفاض كثافة الهواء.

الاعتبارات الرئيسية للاختيار

الجهد المقنن : يجب أن يتطابق مع جهد النظام (على سبيل المثال ، 36 كيلو فولت لتطبيقك).
قدرة امتصاص الطاقة : تأكد من أن ARRESTER يمكنه التعامل مع طاقة الزيادة المتوقعة.
الظروف البيئية : اختر آلام البوليمرات للمناطق الملوثة أو الساحلية.
الامتثال للمعايير : تأكد من أن arrester تلبي المعايير ذات الصلة (على سبيل المثال ، IEC 60099-4 ، IEEE C62.11).

مقارنة مع المبتكرات الطفرة التقليدية

ميزة	توقيت	زيادة أكسيد الزنك
شرارة الفجوة	لا فجوة شرارة	يتطلب فجوة شرارة للتشغيل
وقت الاستجابة	سريع للغاية (نانو ثانية)	أبطأ بسبب تأين الفجوة الشرارة
تسرب تيار	منخفضة جدا (ميكروامز أو ملليام)	تيار تسرب أعلى
امتصاص الطاقة	قدرة امتصاص الطاقة العالية	سعة امتصاص الطاقة المحدودة
وزن	خفيفة الوزن (السكن البوليمر)	أثقل (السكن البورسلين)
مقاومة التلوث	ممتاز (مقاومة الإسكان البوليمري التلوث)	أقل مقاومة للتلوث
صيانة	خالية من الصيانة	يتطلب صيانة دورية

التعبئة والشحن

استخدم الصناديق الخشبية والتعبئة البلاستيكية لحماية المنتجات من الأضرار المادية والرطوبة والملوثات البيئية.

يتم تسليمها في جميع أنحاء العالم عبر البحر أو الهواء أو الشحن البري. تتوفر حلول الشحن المخصصة بناءً على متطلبات العملاء.

电缆附件包装图片 PNG

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS）	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. إسكان بوليمر أكسيد المعادن (GAPLess) نوع الزيادة في نظام AC (سلسلة 10KA)

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS）	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

3.

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS）	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4.

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS）	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5.

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS）	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6.

نموذج	الجهد المقنن (KVR.MS)	جهد التشغيل المستمر (KVR.MS）	الجهد المتبقي من الدافع المتبقي تحت تيار التفريغ الاسمي (<= kvp)	فئة تصريف الخط	مسافة زحف (مم)	2MS مربع الموجة الدافع التيار التيار (أ)	4/10 ميكروليغ الدافع الحالي (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
